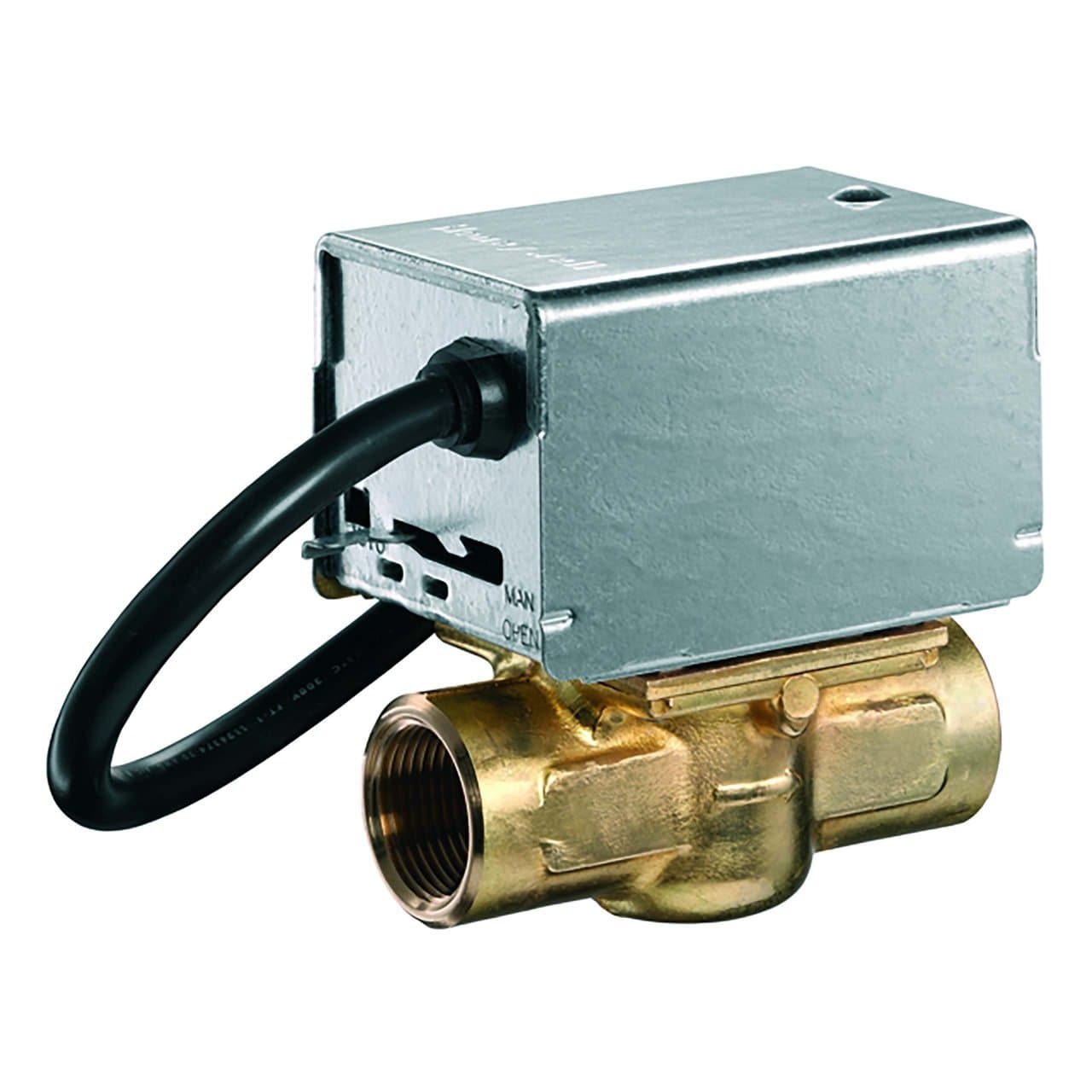

2-tie 1" moottoroitu vyöhykeventtiili

Resideo V4043H1122/U moottoroitu vyöhykeventtiili on 2-tieventtiili, jossa on 1" sisäkierreliitäntä, ja se on suunniteltu ohjaamaan veden virtausta automaattisesti lämmitys- ja jäähdytysjärjestelmien hydronisissa asennuksissa. Siinä on Kvs-arvo 8,6, 230 V sähkötoimilaite, on/off-toiminta, jousipalautus ja SPDT-apukosketin, mikä tarjoaa kompaktin ratkaisun piirien tai vyöhykkeiden itsenäiseen säätöön.

Tämä venttiili toimii normaalisti suljettuna: kun se ei saa sähköä, jousi pitää veden virtauksen suljettuna. Kun jännite kytketään, toimilaite avaa venttiilin ja sallii virtauksen piirin läpi. Se soveltuu erityisesti kotitalouksien ja pienten kaupallisten kohteiden asennuksiin, joissa on tarpeen automatisoida lämpimän tai kylmän veden syöttö tiettyyn vyöhykkeeseen.

Resideo V4043H1122/U:n tärkeimmät ominaisuudet

• Merkki: Resideo.
• Sarja: V4043H.
• Tuotenumero: V4043H1122/U.
• Tyyppi: moottoroitu 2-tievyöhykeventtiili.
• Toiminta: on/off.
• Jännitteetön asento: normaalisti suljettu.
• Liitäntä: 1" BSPP-sisäkierre.
• Nimellishalkaisija: DN25.
• Kvs: 8,6.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Sähkönkulutus: 9,6 VA.
• Virta: noin 0,04 A.
• Palautus: jousella sulkuasentoon.
• Apukosketin: SPDT.
• Suurin käyttöpaine: 8,6 bar.
• Suurin sulkemisen paine-ero: 0,45 bar.
• Väliaineen lämpötila: 5–88 °C.
• Nimellinen avautumisaika: noin 15 sekuntia.
• Runko: messinki.
• Varsi: ruostumaton teräs.
• Sulkuosa: NBR.
• Tiivisteet: EPDM.
• Manuaalinen käyttö: kyllä.
• Kaapelin pituus: 1 m.

Automaattinen virtaaman ohjaus vyöhykkeittäin

Resideo V4043H1122/U mahdollistaa hydraulisen piirin automaattisen avaamisen tai sulkemisen lämmitys- tai jäähdytystarpeen mukaan. Se voidaan integroida vyöhykkeisiin jaettuihin järjestelmiin, joissa veden virtausta ohjataan itsenäisesti pattereihin, fan coil -yksiköihin, lämmityspiireihin tai muihin yhteensopiviin lämmönluovuttimiin.

Kun termostaatti tai ohjain pyytää toimintaa, toimilaite saa jännitteen ja avaa venttiilin. Kun sähköinen ohjaussignaali poistuu, jousipalautusmekanismi sulkee virtauksen automaattisesti ja eristää piirin.

Normaalisti suljettu venttiili jousipalautuksella

Tämän venttiilin lepoasento on suljettu. Tämä tarkoittaa, että ilman sähkösyöttöä vesi ei kierrä venttiilirungon läpi. Kun toimilaitteeseen kytketään jännite, moottori voittaa jousen voiman ja siirtää mekanismin avoimeen asentoon.

Kun syöttö katkaistaan, jousi palauttaa venttiilin automaattisesti alkuasentoonsa. Tämä toiminta on erityisen käytännöllinen vyöhykejärjestelmissä, sillä kukin piiri pysyy suljettuna, ellei tarvetta ole.

1" liitäntä ja Kvs 8,6

Tuotenumero V4043H1122/U vastaa versiota, jossa on 1" BSPP-sisäkierreliitäntä ja DN25-nimellishalkaisija. Sen hydraulinen kapasiteetti on määritelty Kvs-arvolla 8,6 Resideon Euroopan markkinoille tarkoitetun kaupallisen dokumentaation mukaisesti.

Tämä arvo tulee huomioida asennuksen mitoituksessa yhdessä tarvittavan virtaaman ja käytettävissä olevan painehäviön kanssa, jotta venttiili toimii valmistajan määrittelemissä olosuhteissa.

8,6 barin suurin käyttöpaine

Venttiili kestää enintään 8,6 barin staattisen käyttöpaineen. Tälle 1" DN25 -versiolle Resideo määrittää 0,45 barin suurimman sulkemisen paine-eron.

Paine-ero on erityisen tärkeä vyöhykeventtiileissä, sillä liian suuri ero tulon ja lähdön välillä voi estää mekanismia sulkeutumasta oikein. Siksi tämä arvo on tarkistettava hydraulisen mitoituksen yhteydessä.

230 V sähkötoimilaite

V4043H1122/U:n toimilaite toimii 230 V AC, 50 Hz -syötöllä. Sen nimellinen sähkönkulutus on noin 9,6 VA, ja virta on noin 0,04 A.

Venttiili käyttää kaksiasentoista toimintaa, joten se on suunniteltu toimimaan täysin auki tai täysin kiinni, eikä jatkuvaan suhteelliseen virtaaman säätöön.

Integroitu SPDT-apukosketin

V4043H-mallissa on asentotiedolla toimiva SPDT-apukosketin. Tämän koskettimen avulla venttiilin asentoa voidaan käyttää sähköisenä signaalina muiden järjestelmän komponenttien ohjaukseen.

Sitä voidaan esimerkiksi käyttää sallimaan kattilan tai kiertovesipumpun toiminta sen jälkeen, kun venttiili on saavuttanut oikean asennon. Resideo ilmoittaa tälle apukoskettimelle 2,2 A:n kuormitettavuuden 220–240 V AC, 50 Hz -olosuhteissa.

Aukeamisaika noin 15 sekuntia

Resideon ilmoittama venttiilin nimellinen avautumisaika on noin 15 sekuntia. Moottoroitu mekanismi avaa venttiilin asteittain, kunnes vaadittu loppuasento saavutetaan.

Kun syöttö katkaistaan, mekaaninen jousipalautus palauttaa mekanismin suljettuun asentoon ilman, että moottoria tarvitsee syöttää sähköllä sulkemisen aikana.

Manuaalinen käyttö

Venttiilissä on manuaalinen avausvipu, jonka avulla mekanismia voidaan käyttää myös ilman sähkösyöttöä. Tämä on hyödyllistä esimerkiksi täytön, tyhjennyksen, ilmaamisen, käyttöönoton tai asennuksen tarkistuksen yhteydessä.

Kun sähköinen toiminta palautuu, venttiili voi palata normaaliin automaattiseen tilaansa.

Vedelle ja glykoliseoksille

Resideo määrittää tämän venttiilin veden ja enintään 50 % glykolia sisältävien vesi-glykoliseosten ohjaukseen VDI 2035 -ehtojen mukaisesti. Tämä mahdollistaa sen käytön hydronisissa lämmitys- ja jäähdytyspiireissä, joissa tarvitaan jäätymisenestoa.

Sallitun väliaineen lämpötila-alue on 5–88 °C, mikä kattaa monien vesiin perustuvien ilmastointi- ja lämmitysjärjestelmien tavanomaiset olosuhteet.

Kestävä rakenne

Venttiilin runko on valmistettu messingistä, ja myös istukka on messinkiä. Varsi on ruostumatonta terästä, sulkuosa on NBR-materiaalia ja tiivisteet ovat EPDM:ää.

Tämä materiaaliyhdistelmä on suunniteltu tarjoamaan luotettava toiminta suljetuissa hydronisissa piireissä Resideon määrittämien paine-, lämpötila- ja vedenlaaturajojen puitteissa.

Helppo huoltaa

Yksi V4043H-sarjan eduista on, että koko moottoriosa voidaan irrottaa tai vaihtaa ilman, että hydraulista runkoa tarvitsee irrottaa putkistosta tai järjestelmää tyhjentää. Myös moottori voidaan vaihtaa ilman venttiilirungon irrotusta.

Tämä rakenne helpottaa huomattavasti huoltotöitä silloin, kun toimenpide koskee vain toimilaitetta tai sen sähköisiä osia.

Kompakti asennus

Resideo kuvaa V4043H-sarjaa kompaktiksi ratkaisuksi, joka helpottaa asennusta kohteissa, joissa tilaa on rajoitetusti. Toimitukseen sisältyy noin 1 metrin pituinen sähkökaapeli, mikä helpottaa liittämistä ohjausjärjestelmään.

Asennuksessa on noudatettava rungossa merkittyä virtaussuuntaa ja valmistajan määrittämiä asennusasentoja. Toimilaitteen tulee jäädä helposti saavutettavaksi myöhempää tarkastusta ja huoltoa varten.

Tyypilliset käyttökohteet

• Kotitalouksien lämmitysjärjestelmät.
• Vyöhykkeisiin jaetut lämmitysjärjestelmät.
• Itsenäiset hydroniset piirit.
• Patterijärjestelmät.
• Vesikiertoiset ilmastointijärjestelmät.
• Pienet kaupalliset asennukset.
• Lämpimän tai kylmän veden ohjaus.
• Piirit, joissa käytetään yhteensopivia vesi-glykoliseoksia.
• Asennukset, joissa venttiili on synkronoitava pumpun tai kattilan kanssa apukoskettimen avulla.

Resideo V4043H1122/U:n tekniset tiedot

• Valmistaja: Resideo.
• Tuoteperhe: V4043H.
• Tuotenumero: V4043H1122/U.
• Käyttökohde: hydroninen ohjaus.
• Venttiilityyppi: moottoroitu vyöhykeventtiili.
• Teiden määrä: 2.
• Rakenne: suora virtaus.
• Ohjaus: kaksiasentoinen, on/off.
• Jännitteetön asento: kiinni.
• Toiminta: jousipalautus sulkuun.
• Liitäntä: BSPP-sisäkierre.
• Koko: 1".
• Nimellishalkaisija: DN25.
• Kvs: 8,6.
• Suurin käyttöpaine: 8,6 bar.
• Suurin sulkemisen paine-ero: 0,45 bar.
• Jännite: 230 V AC.
• Taajuus: 50 Hz.
• Tehonkulutus: 9,6 VA.
• Virta: 0,04 A.
• Nimellinen avautumisaika: 15 sekuntia.
• Väliaineen lämpötila: 5–88 °C.
• Ympäristön enimmäislämpötila: 52 °C.
• Suhteellinen kosteus: 5–95 %, ei kondensaatiota.
• Apukosketin: SPDT.
• Apukoskettimen kuormitettavuus: 2,2 A / 220–240 V AC, 50 Hz.
• Runko: messinki.
• Istukka: messinki.
• Varsi: ruostumaton teräs.
• Sulkuosa: NBR.
• Tiivisteet: EPDM.
• Manuaalinen avaus: kyllä.
• Kaapelin pituus: 1 m.

1" moottoroitu venttiili vyöhykesäätöön

Resideo V4043H1122/U yhdistää 1" liitännän, Kvs-arvon 8,6, 230 V toiminnan, jousipalautuksen ja SPDT-apukoskettimen lämmitys- ja jäähdytyspiirien automaattiseen ohjaukseen. Sen normaalisti suljettu rakenne pitää jokaisen vyöhykkeen eristettynä niin kauan kuin tarvetta ei ole.

Manuaalinen avausmahdollisuus ja toimilaitteen vaihto ilman piirin tyhjennystä helpottavat sekä käyttöönottoa että myöhempää huoltoa. Oikean toiminnan varmistamiseksi on erityisen tärkeää noudattaa 0,45 barin suurinta paine-eroa, lämpötila-aluetta sekä Resideon toimittamia sähkö- ja hydrauliikkaohjeita.
