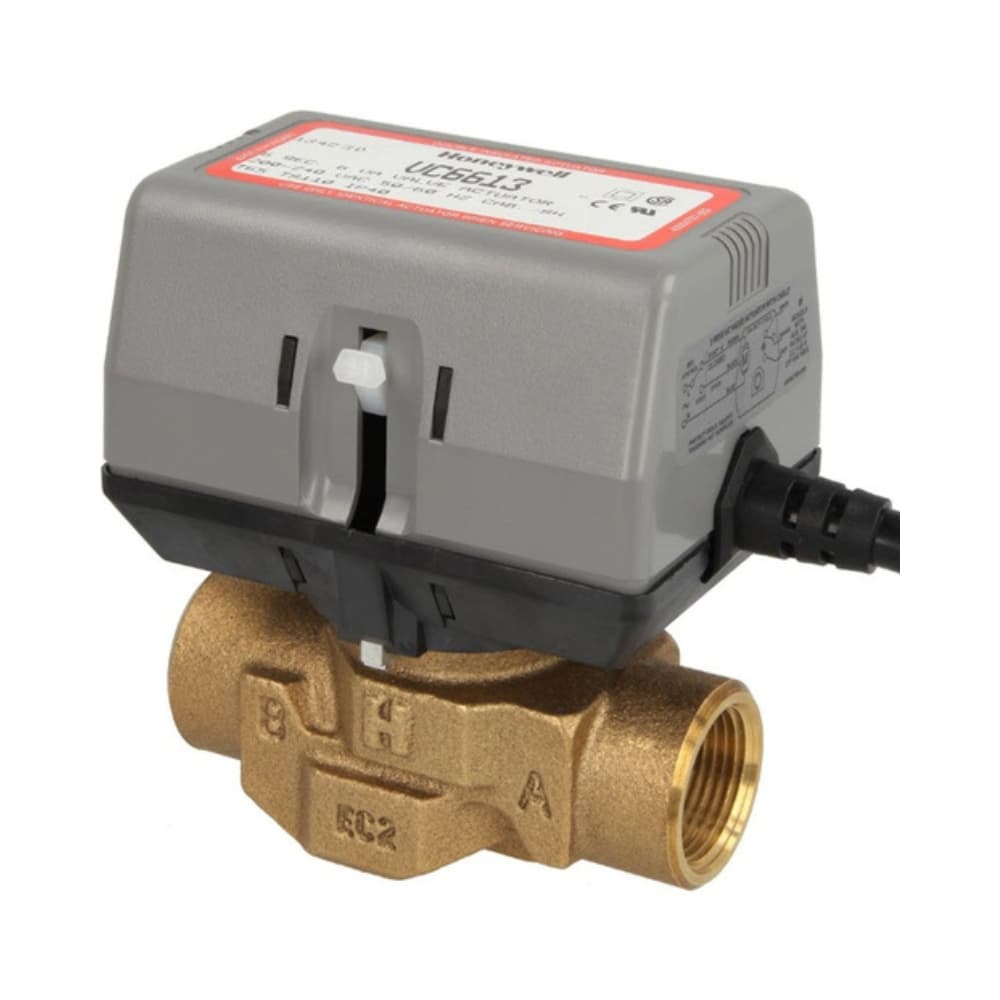

2-tiekäyttöventtiili 3/4"

Resideo VC6613AJ1000/U moottoroitu vyöhykeventtiili on hydroninen 2-tieventtiili, jossa on 3/4" BSPP naaraskierreliitäntä. Se on suunniteltu ohjaamaan automaattisesti kuuman tai kylmän veden virtausta lämmitys- ja jäähdytysjärjestelmissä. Siinä on 230 V sähkötoiminen toimilaite, ON/OFF-ohjaus 3-johtimisella SPDT-signaalilla sekä SPDT-apukosketin, mikä tekee siitä kompaktin ratkaisun vyöhykeohjaukseen.

VC-sarja soveltuu koti- ja pieniin kaupallisiin kohteisiin, ja sitä voidaan käyttää patteripiirien, fan coil -yksiköiden, konvektoreiden ja muiden hydronisten lämmönluovuttimien ohjaukseen. Tasapainotettu rakenne mahdollistaa toiminnan jopa 20 bar staattisella paineella ja enintään 4 bar paine-erolla.

Resideo VC6613AJ1000/U:n tärkeimmät ominaisuudet

• Merkki: Resideo.
• Sarja: VC.
• Tuotenumero: VC6613AJ1000/U.
• Tyyppi: moottoroitu vyöhykeventtiili.
• Kanavien määrä: 2.
• Liitäntä: 3/4" BSPP naaraskierre.
• Toimilaitteen syöttö: 200-240 V AC.
• Taajuus: 50/60 Hz.
• Ohjaus: ON/OFF SPDT, 3 johtoa.
• Apukosketin: SPDT.
• Maksimistaattinen paine: 20 bar.
• Maksimipaine-ero: 4 bar.
• Nesteen lämpötila: 1-95 °C.
• Maksimiympäristölämpötila: 65 °C.
• Nimellinen avautumisaika: 7 sekuntia 50 Hz:llä.
• Sähkönkulutus: 4 VA liikkeen aikana.
• Johdon pituus: 1 m.
• Venttiilirunko: messinki.
• Varsi: ruostumaton teräs.
• Tiivisteet: EPDM.

Automaattinen lämmitys- ja jäähdytyspiirien ohjaus

Resideo VC6613AJ1000/U on suunniteltu avaamaan tai sulkemaan veden virtauksen automaattisesti ohjausjärjestelmältä saatujen käskyjen perusteella. Se voidaan integroida termostaatteihin, aquastaatteihin, virtauskytkimiin ja muihin sen sähköisen kokoonpanon kanssa yhteensopiviin ohjauslaitteisiin.

Vyöhykkeisiin jaetussa järjestelmässä se mahdollistaa virtaaman itsenäisen ohjauksen tiettyyn järjestelmän osaan, mikä auttaa sovittamaan lämmityksen tai jäähdytyksen toiminnan kunkin tilan tai piirin tarpeeseen.

230 V toimilaite 3-johtimisella SPDT-ohjauksella

Tämä VC-sarjan versio käyttää toimilaitetta, joka on tarkoitettu 200-240 V AC / 50/60 Hz verkkosyötölle. Sarja tunnetaan Suomessa kaupallisesti 230 V versiona ja siinä käytetään ON/OFF SPDT -ohjausta 3 johdolla.

Kun ohjain pyytää avausta, toimilaite siirtää sisäisen mekanismin vastaavaan asentoon. Vastakkaisen käskyn saadessaan moottori liikuttaa venttiilin takaisin sulkuasentoon. Siksi siinä ei käytetä perinteistä jousipalautusta, vaan molempiin suuntiin toimivaa moottorikäyttöä.

Nopea avautuminen ja sulkeutuminen 7 sekunnissa

Resideon ilmoittama nimellinen liikeaika on noin 7 sekuntia 50 Hz:llä. 60 Hz:llä valmistaja ilmoittaa toiminnan olevan noin 20 % nopeampaa.

Toimilaite sisältää sisäisen logiikan, jonka ansiosta se kuluttaa energiaa vain venttiiliä siirtäessään haluttuun asentoon. Kulutus liikkeen aikana on noin 4 VA.

Integroitu SPDT-apukosketin

VC6613AJ1000/U:ssa on SPDT-apukosketin, jota voidaan käyttää venttiilin asennon koordinointiin muiden järjestelmän komponenttien kanssa. Sen avulla voidaan esimerkiksi ohjata kiertovesipumppua, välittää signaali ohjausjärjestelmään tai sallia toisen laitteen toiminta sen jälkeen, kun venttiili on saavuttanut vaaditun asennon.

VC-sarjan tekninen dokumentaatio määrittää apukoskettimelle kapasiteetiksi 1 A / 250 V AC, 50/60 Hz, ja vähimmäiskuormaksi 0,05 A / 24 V DC.

20 bar maksimipaine

Venttiili kestää enintään 20 bar staattisen käyttöpaineen ja jopa 4 bar paine-eron. Tasapainotettu patruunarakenne mahdollistaa sen, että virtausaukkojen tiivistyminen on käytännössä riippumatonta venttiilin yli vallitsevasta paine-erosta.

2-tieversiossa vesi voi virrata kumpaankin suuntaan, mikä lisää joustavuutta hydronisen piirin suunnittelussa ja asennuksessa.

Kuumalle, kylmälle vedelle ja glykoliseoksille

VC-sarja on suunniteltu toimimaan veden ja enintään 50 %:n vesi-glykoliseosten kanssa, kunhan nesteen laatu soveltuu hydronisiin järjestelmiin Resideon määrittelyjen mukaisesti.

Väliaineen normaali lämpötila-alue on 1-95 °C. Tekninen dokumentaatio kattaa myös lyhytaikaiset lämpötilapiikit jopa 120 °C asti valmistajan ehtojen mukaisesti.

Messinkirunko ja sisäinen patruuna

Hydraulinen runko on valmistettu messingistä. Varsi on ruostumatonta terästä, ja patruunassa käytetään teknisiä materiaaleja kuten Rytonia, Fortronia tai Norylia valmistusversiosta riippuen. Tiivisteet ja muut tiivistysosat on valmistettu EPDM:stä.

Kaikki tärkeimmät liikkuvat ja tiivistävät osat on keskitetty patruunayksikköön, mikä yksinkertaistaa venttiilin rakennetta ja tulevia huoltotoimenpiteitä.

Hiljainen toiminta ja vesivasaran vähentäminen

Resideo suunnittelee VC-hydroniventtiilit hyödyntämään toimilaitteen sinimuotoista liikettä. Tämä ominaisuus tukee hiljaista toimintaa ja auttaa vähentämään vesivasaraan liittyviä vaikutuksia, kun järjestelmä on mitoitettu oikein.

Kuten missä tahansa hydrauliikkajärjestelmässä, liian suuri virtausnopeus tai riittämätön paine korkeassa lämpötilassa voi aiheuttaa putkistossa ääniä, joten järjestelmän mitoitusperiaatteita on noudatettava.

Manuaalinen avaus täyttöä ja huoltoa varten

Venttiilissä on manuaalinen avausvipu, jonka avulla virtaus voidaan pitää auki sähköisestä toiminnasta riippumatta. Tätä toimintoa voidaan käyttää täytön, ilmaamisen tai tyhjennyksen aikana, ja sen avulla venttiili voidaan avata myös sähkökatkon aikana.

Kun sähköinen toiminta palautuu, toimilaite voi jälleen vastata automaattisesti ohjausjärjestelmän käskyihin.

Vaihdettava toimilaitteen pää ilman järjestelmän tyhjennystä

Yksi Resideo VC -sarjan eduista on, että toimilaitteen pää voidaan irrottaa ja vaihtaa tyhjentämättä hydronista piiriä, kunhan venttiilirunko ja patruunayksikkö pysyvät asennettuina putkistoon.

Tämä rakenne helpottaa huoltotoimia, koska moottoriin tai vaihteistoon voidaan tehdä toimenpiteitä ilman, että hydraulinen runko täytyy välttämättä purkaa järjestelmästä.

Toiminta sähkökatkon aikana

3-johtimisilla SPDT-toimilaitteilla varustetuissa versioissa sähkökatko saa venttiilin pysymään siinä asennossa, jossa se oli katkon hetkellä. Kun syöttö palautuu, toimilaite reagoi jälleen ohjaimen pyyntöön.

Tämä käyttäytyminen on otettava huomioon järjestelmää suunniteltaessa, erityisesti silloin kun sovellus edellyttää tiettyä turva-asentoa sähkövian varalta.

Resideo VC6613AJ1000/U:n käyttökohteet

• Vyöhykkeisiin jaetut lämmitysjärjestelmät.
• Hydroniset jäähdytyspiirit.
• Patterijärjestelmät.
• Fan coil -järjestelmät.
• Konvektorit ja hydroniset lämmönluovuttimet.
• Pienet kaupalliset kohteet.
• Hydraulisten haarojen itsenäinen ohjaus.
• Termostaatilla tai muulla yhteensopivalla SPDT-laitteella ohjatut järjestelmät.

Resideo VC6613AJ1000/U:n tekniset tiedot

• Valmistaja: Resideo.
• Tuoteperhe: VC.
• Tuotenumero: VC6613AJ1000/U.
• Rakenne: 2-tie.
• Liitäntätyyppi: BSPP naaras.
• Koko: 3/4".
• Syöttöjännite: 200-240 V AC.
• Taajuus: 50/60 Hz.
• Ohjaustapa: ON/OFF SPDT, 3 johtoa.
• Apukosketin: SPDT.
• Toimilaitteen kulutus: 4 VA liikkeen aikana.
• Nimellinen avautumisaika: 7 sekuntia 50 Hz:llä.
• Maksimikäyttöpaine: 20 bar.
• Maksimipaine-ero: 4 bar.
• Nesteen normaali lämpötila: 1-95 °C.
• Lyhytaikainen lämpötilapiikki: jopa 120 °C.
• Maksimiympäristölämpötila: 65 °C.
• Neste: vesi tai vesi-glykoliseos.
• Maksimiglykolipitoisuus: 50 %.
• Runko: messinki.
• Varsi: ruostumaton teräs.
• Tiivisteet: EPDM.
• Kaapeli: 1 m.
• 3/4" rungon likimääräinen pituus: 94 mm.
• Toimilaitteen likimääräinen leveys: 68 mm.
• 2-tiekokoonpanon likimääräinen korkeus: 113 mm.
• Manuaalinen käyttö: kyllä.
• Toimilaite irrotettavissa ilman piirin tyhjennystä: kyllä.

Kompakti moottoroitu venttiili vyöhykeohjaukseen

Resideo VC6613AJ1000/U tarjoaa virtaamanohjausratkaisun järjestelmiin, jotka tarvitsevat 2-tieisen moottoroidun venttiilin, 3/4" naarasliitännän ja 230 V syötön. Sen nopea toiminta, korkea sallittu paine ja mahdollisuus vaihtaa toimilaitteen pää tyhjentämättä piiriä helpottavat sekä asennusta että myöhempää huoltoa.

Jotta toiminta olisi asianmukaista, on noudatettava paine- ja lämpötilarajoja, sähköistä kytkentäkaaviota sekä Resideon asennusohjeita, ja lisäksi varmistettava käytettävän ohjaimen yhteensopivuus 3-johtimisen ON/OFF SPDT -järjestelmän kanssa.
