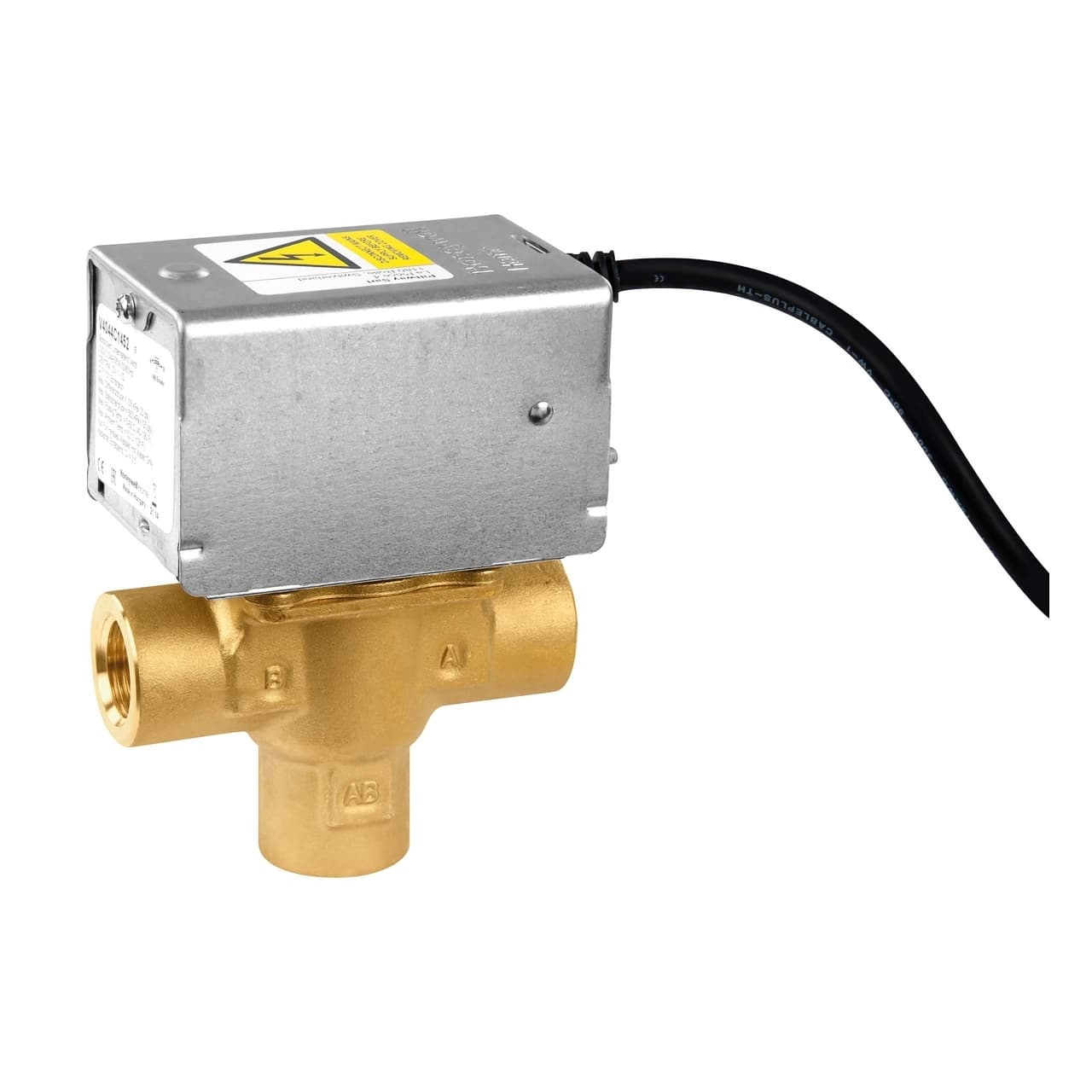

3-tie 1" moottoroitu vyöhykeventtiili

Resideo V4044F1034/U-moottoroitu vyöhykeventtiili on 3-tie vaihtoventtiili, jossa on 1" sisäkierreliitäntä (DN25). Se on suunniteltu ohjaamaan kuuman tai kylmän veden virtausta lämmitys- ja jäähdytysjärjestelmissä. 230 V sähkötoimisella toimilaitteella, jousipalautuksella ja SPST-apukoskettimella varustettuna se mahdollistaa kierron automaattisen hallinnan hydraulisen järjestelmän eri haarojen välillä.

Tämä malli kuuluu Resideon V4044F-sarjaan ja soveltuu erityisesti kotitalouksiin sekä pieniin kaupallisiin kohteisiin. Sen messinkirunko, kaksiasentoinen toiminta ja kompakti rakenne helpottavat integrointia hydronisiin ilmastointi-, lämmitys- ja jäähdytysjärjestelmiin.

Resideo V4044F1034/U -venttiilin tärkeimmät ominaisuudet

• Tyyppi: moottoroitu 3-tie vaihtava vyöhykeventtiili.
• Liitäntä: 1" sisäkierre.
• Nimellishalkaisija: DN25.
• Syöttö: 230 V AC, 50 Hz.
• Toiminta: sähköinen kaksiasentoinen toiminta jousipalautuksella.
• Kvs-arvo: 8,1.
• Maksimikäyttöpaine: 8,6 bar.
• Maksimi sulkeutumiseropaine: 0,55 bar.
• Apukosketin: SPST.
• Nesteen lämpötila: 5–88 °C.
• Maksimi ympäristön lämpötila: 50 °C.
• Rungon materiaali: messinki.
• Toimilaitteen kansi ja jalusta: galvanoitu teräs.
• Viite: V4044F1034/U.

Automaattinen virtaaman ohjaus lämmitys- ja jäähdytysjärjestelmissä

Resideo V4044F1034/U on suunniteltu ohjaamaan virtausta automaattisesti kanavien AB-A ja AB-B välillä. Näin se ohjaa veden eri piireihin järjestelmän tarpeen mukaan, joten se soveltuu vyöhykelämmitykseen, hydroniseen ilmastointiin ja muihin sovelluksiin, joissa on tarpeen valita automaattisesti yksi kahdesta hydraulisesta reitistä.

Sen kaksiasentoinen toiminta yksinkertaistaa järjestelmän ohjausta: sähköinen signaali aktivoi venttiilin moottorin ja jousipalautusjärjestelmä palauttaa venttiilin automaattisesti vastaavaan asentoon, kun syöttöjännite katkeaa.

1" liitäntä ja Kvs 8,1 -kapasiteetti

Venttiilissä on 1" sisäkierteiset liitännät, jotka vastaavat DN25-kokoa, mikä on yleinen mitoitus lämmitys- ja jäähdytysjärjestelmien hydraulipiireissä. Sen Kvs 8,1 -virtaama-arvo mahdollistaa käytön järjestelmissä, jotka vaativat suurta läpäisykykyä valmistajan määrittelemien hydraulisten rajojen puitteissa.

Resideon ilmoittama enimmäiskäyttöpaine on 8,6 bar, ja enimmäiseropaine sulkeutumiselle on 0,55 bar.

230 V moottoroitu toimilaite jousipalautuksella

Toimilaite toimii 230 V AC, 50 Hz -syötöllä ja käyttää jousipalautusjärjestelmää. Venttiili on suunniteltu sykliseen käyttöön ja vaihtaa kahden asentonsa välillä ohjausjärjestelmältä saatujen käskyjen mukaan.

Mekanismissa on lisäksi manuaalinen käyttö, joka on hyödyllinen venttiilin asettamiseen tarvittaessa asennuksen, tarkastuksen tai sähkökatkon aikana.

Integroitu SPST-apukosketin

Yksi V4044F-version erottavista ominaisuuksista on SPST-loppuasentokosketin. Tämän koskettimen avulla venttiilin toiminta voidaan sovittaa yhteen muiden järjestelmän laitteiden, kuten kattilan, kiertovesipumpun tai muiden ohjauskomponenttien kanssa.

Näin venttiili voi olla osa säätöjärjestelmiä, joissa tietyn asennon sähköinen vahvistus tarvitaan ennen toisen laitteen aktivointia.

Kestävä rakenne hydronisiin järjestelmiin

Resideo V4044F1034/U:n hydraulirunko on valmistettu messingistä, ja toimilaitteen kansi sekä jalusta ovat galvanoitua terästä. Kara on ruostumatonta terästä ja sisäiset tiivisteosat sisältävät elastomeerimateriaaleja, jotka soveltuvat vesipiireissä käytettäväksi.

Venttiiliä voidaan käyttää veden tai veden ja glykolin seosten kanssa, kun ne ovat yhteensopivia Resideon määrittelyjen ja VDI 2035 -standardin kanssa. Nesteen lämpötila-alue on 5–88 °C, joten sitä voidaan käyttää sekä lämmitys- että jäähdytyspiireissä.

Helppo huolto

V4044-sarjan rakenne on suunniteltu helpottamaan asennus- ja huoltotoimia. Resideo ilmoittaa, että moottoriyksikkö voidaan vaihtaa ilman, että venttiilirungon hydrauliliitoksia tarvitsee purkaa tai koko piiriä tyhjentää, mikä vähentää huoltotoimenpiteiden tarvetta.

Lisäksi kompakti muotoilu helpottaa asennusta teknisiin tiloihin, laitekaappeihin ja muihin ahtaisiin kohteisiin.

Resideo V4044F1034/U -vyöhykeventtiilin käyttökohteet

Tämä 3-tie moottoroitu venttiili soveltuu hydroniseen ohjaukseen muun muassa seuraavissa järjestelmissä:

• kotitalouksien lämmitysjärjestelmät,
• vyöhykkeittäin jaetut lämmitysjärjestelmät,
• vesijäähdytyspiirit,
• hydroniset ilmastointijärjestelmät,
• pienet kaupalliset asennukset,
• kuuman tai kylmän veden ohjaus ja jakaminen kahden piirin välillä,
• asennukset, joissa venttiili on synkronoitava pumpun, kattilan tai muun laitteen kanssa apukoskettimen avulla.

Resideo V4044F1034/U:n tekniset tiedot

• Merkki: Resideo.
• Sarja: V4044F.
• Viite: V4044F1034/U.
• Venttiilityyppi: vaihtava vyöhykeventtiili.
• Kanavien määrä: 3.
• Ohjaustyyppi: 2 asentoa.
• Liitäntäkoko: 1".
• Nimellishalkaisija: DN25.
• Liitäntätyyppi: BSPP-sisäkierre.
• Kvs: 8,1.
• Cv: 9,5.
• Syöttö: 230 V AC.
• Taajuus: 50 Hz.
• Apukosketin: kyllä.
• Apukoskettimen tyyppi: SPST.
• Palautus: jousipalautus.
• Manuaalinen käyttö: kyllä.
• Maksimikäyttöpaine: 8,6 bar.
• Maksimi sulkeutumiseropaine: 0,55 bar.
• Nesteen minimilämpötila: 5 °C.
• Nesteen maksimilämpötila: 88 °C.
• Maksimi ympäristön lämpötila: 50 °C.
• Rungon materiaali: messinki.
• Karan materiaali: ruostumaton teräs.
• Pallon materiaali: NBR.
• Tiivisteiden materiaali: EPDM.
• Yhteensopivat nesteet: vesi ja vesi-glykoliseokset valmistajan ilmoittamien ehtojen mukaisesti.

3-tie venttiili vyöhykeohjaukseen

Yhdistämällä DN25 1" liitäntä, Kvs 8,1, 230 V syöttö, jousipalautus ja apukosketin Resideo V4044F1034/U mahdollistaa veden jakelun automatisoinnin lämmitys- ja jäähdytysjärjestelmissä. Sen kolmitieasettelu helpottaa vaihtamista kahden piirin välillä, ja apukosketin mahdollistaa integroinnin muihin ilmastointijärjestelmän komponentteihin.

Venttiilin oikean toiminnan varmistamiseksi on noudatettava virtaussuuntaa, asennusasentoja, paine- ja lämpötilarajoja sekä Resideon määrittämiä sähköliitäntäohjeita.
