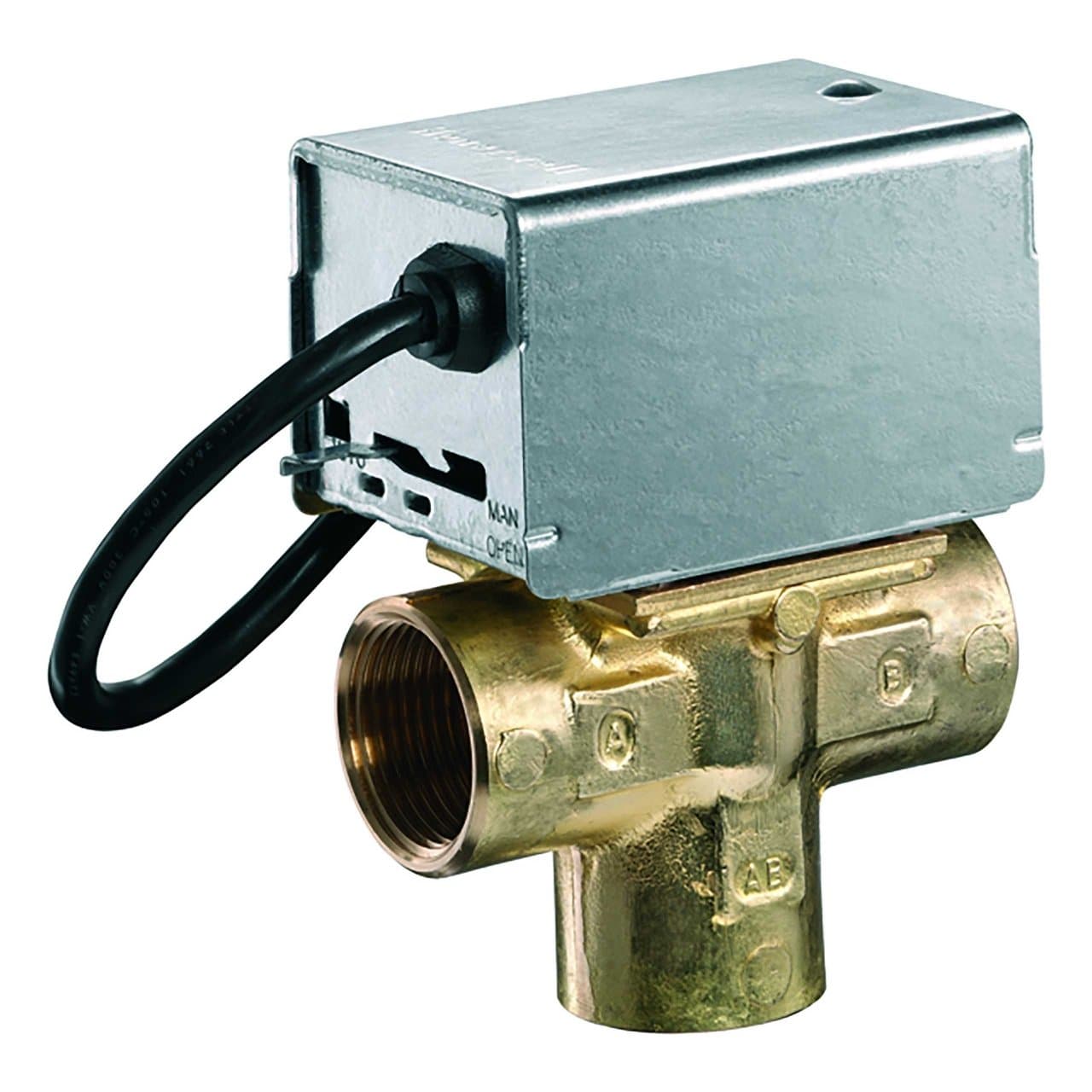

3-tie 3/4" moottoroitu vyöhykeventtiili

Resideo V4044C1189/U moottoroitu vyöhykeventtiili on 3-tie ohjausventtiili, jossa on 3/4" naaraskierteiset liitännät, ja se on suunniteltu ohjaamaan veden jakautumista automaattisesti lämmitys- ja jäähdytysjärjestelmissä. Siinä on 230 V / 50 Hz sähkötoiminen toimilaite jousipalautuksella, ja se toimii on/off-ohjauksella, mahdollistaen virtaaman ohjaamisen kahden hydraulipiirin välillä.

Tässä mallissa on Kvs-arvo 6,0 ja suurin sallittu paine-ero on 0,69 bar. Messinkirunko, suora 230 V syöttö ja automaattinen toiminta tekevät siitä erityisen sopivan vesikiertoisiin lämmitysjärjestelmiin, käyttöveden tuotantoon sekä muihin hydronisiin asennuksiin, joissa on tarpeen valita kahden kiertoreitin välillä.

Resideo V4044C1189/U:n tärkeimmät ominaisuudet

• Merkki: Resideo.
• Sarja: V4044C.
• Tuotenumero: V4044C1189/U.
• Tyyppi: moottoroitu ohjausventtiili, 3-tie.
• Kanavien määrä: 3.
• Toiminta: on/off.
• Liitännät: 3/4" naaraskierre.
• Nimellishalkaisija: DN20.
• Kvs: 6,0.
• Suurin paine-ero: 0,69 bar.
• Sarjan suurin käyttöpaine: 8,6 bar.
• Syöttö: 230 V AC.
• Taajuus: 50 Hz.
• Ohjaus: ON/OFF SPST-signaalilla.
• Palautus: jousella.
• Nesteen lämpötila: 5–88 °C.
• Runko: messinki.
• Apu-kosketin: ei sisälly V4044C-versioon.

3-tie ohjausventtiili

V4044C1189/U on suunniteltu virtaaman ohjaamiseen. Sen yhteinen liitäntä mahdollistaa veden ohjaamisen joko toiseen tai toiseen järjestelmän haaraan toimilaitteen asennon mukaan, jolloin kahden hydraulipiirin valinta voidaan automatisoida.

Tämä rakenne on hyödyllinen esimerkiksi asennuksissa, joissa sama lämmönlähde syöttää vuorotellen lämmityspiiriä tai käyttöveden tuotantoon tarkoitettua piiriä. Sitä voidaan käyttää myös muissa yhteensopivissa hydronisissa järjestelmissä, joissa on valittava automaattisesti yksi kahdesta kiertoreitistä.

3/4" liitännät ja Kvs 6,0

V4044C1189/U viittaa nimenomaan versioon, jossa on 3/4" naaraskierteiset liitännät. Sen hydraulinen kapasiteetti on määritelty Kvs-arvolla 6,0, joka on huomioitava yhdessä vaaditun virtaaman ja käytettävissä olevan painehäviön kanssa järjestelmää mitoitettaessa.

Resideo ilmoittaa tälle versiolle 0,69 barin suurimman paine-eron. Tämän rajan noudattaminen on tärkeää, jotta mekanismi voi vaihtaa asentoa oikein.

230 V sähkötoiminen toimilaite

Venttiilissä on toimilaite, joka on suunniteltu toimimaan 230 V AC / 50 Hz syötöllä. Sen on/off-ohjaus mahdollistaa käytön termostaattien, aquastattien tai muiden ON/OFF-signaalia käyttävien yhteensopivien laitteiden kanssa.

Toimilaite siirtää venttiilin sähköisesti toiseen työasentoon ja siinä on mekaaninen jousipalautus, kun syöttö katkeaa. Tämän ansiosta lepoasento on määritelty ilman, että moottoria tarvitsee pitää jännitteisenä palautusta varten.

ON/OFF-ohjaus jousipalautuksella

V4044-sarja käyttää kaksiasentoista mekanismia. Kun ohjauspyyntö tulee, toimilaite siirtää sisäistä osaa veden kulkureitin muuttamiseksi. Kun syöttö katkeaa, jousi palauttaa venttiilin lepoasentoon.

Tämä toiminta sopii sovelluksiin, joissa ei tarvita suhteellista virtaaman säätöä, vaan täydellinen vaihto kahden piirin välillä.

Ei integroitua apukosketinta

V4044C-versiossa ei ole pääteasennon mikrokatkaisinta. Resideo erottaa tämän sarjan V4044F-venttiileistä, joissa on apukosketin esimerkiksi merkinantoon tai sähköiseen yhteistoimintaan pumppujen, kattiloiden tai muiden laitteiden kanssa.

Siksi V4044C1189/U soveltuu asennuksiin, joissa veden ohjausta tarvitsee hallita vain hydraulisesti toimilaitteen avulla ilman lisäsähköistä signaalia venttiilin loppuasennosta.

Messinkirunko hydronisiin järjestelmiin

Venttiilin runko on valmistettu messingistä, jota käytetään laajasti lämmitys- ja ilmastointijärjestelmien hydraulikomponenteissa. Sen kompakti rakenne mahdollistaa ohjausosan ja sähkötoimilaitteen yhdistämisen yhdeksi kokonaisuudeksi.

Resideo ilmoittaa nesteen lämpötila-alueeksi 5–88 °C, mikä soveltuu moniin vesikiertoisiin lämmitys- ja jäähdytyssovelluksiin valmistajan määrittämissä rajoissa.

8,6 barin suurin käyttöpaine

V4044-sarja on suunniteltu toimimaan 8,6 barin suurimmalla käyttöpaineella. Tässä V4044C1189/U-mallissa Resideo ilmoittaa suurimmaksi paine-eroksi 0,69 bar.

Molemmat arvot on tarkistettava hydraulisessa mitoituksessa, sillä sallittua suurempi paine-ero voi vaikuttaa venttiilin oikeaan toimintaan ja sulkeutumiseen.

Manuaalinen käyttö

V4044-sarjan rakenteessa on manuaalinen käyttömekanismi, jonka avulla venttiiliä voidaan käyttää myös ilman sähköä. Tämä on käytännöllistä käyttöönoton, täytön, tyhjennyksen tai järjestelmän tarkastuksen aikana.

Kun sähköinen toiminta palautuu, mekanismi toimii jälleen automaattisesti ohjausjärjestelmän käskyjen mukaisesti.

Helppo huolto

V4044-sarja on suunniteltu helpottamaan huoltotoimenpiteitä. Resideo ilmoittaa, että moottoriosa voidaan irrottaa tai vaihtaa ilman, että venttiilirunkoa tarvitsee irrottaa putkistosta tai järjestelmää tyhjentää, kun toimenpide koskee vain toimilaitetta.

Myös moottori voidaan vaihtaa siten, että venttiilirunko jää paikalleen, mikä lyhentää korjausaikaa ja vähentää tarpeetonta puuttumista putkistoon.

Tyypilliset käyttökohteet

Resideo V4044C1189/U -moottoriventtiiliä voidaan käyttää erilaisissa automaattisissa hydronisissa järjestelmissä, kuten:

• Omakotitalojen lämmitysjärjestelmissä.
• Keskuslämmitysjärjestelmissä.
• Käyttöveden tuotantojärjestelmissä.
• Lämmityksen ja käyttöveden varaajan vaihdossa.
• Kahteen haaraan jaetuissa hydraulipiireissä.
• Pienissä kaupallisissa kohteissa.
• Vesikiertoisissa ilmastointijärjestelmissä.
• Sovelluksissa, joissa tarvitaan 3-tie ohjausventtiiliä.

Ero V4044C- ja V4044F-sarjojen välillä

Resideon 3-tie vyöhykeventtiilien valikoimassa on useita kokoonpanoja. V4044C1189/U tarjoaa 230 V on/off-ohjauksen ja jousipalautuksen, mutta siinä ei ole apukosketinta.

V4044F1000/U-versiossa on sama 3/4" liitäntä, Kvs 6,0 ja 0,69 barin suurin paine-ero, mutta siinä on lisäksi SPDT-apukytkin. Tämä ero on huomioitava, kun asennuksen sähkökaavio tarvitsee venttiilin asennon vahvistuksen tai muiden laitteiden ohjauksen pääteasennokoskettimella.

Resideo V4044C1189/U:n tekniset tiedot

• Valmistaja: Resideo.
• Sarja: V4044C.
• Tuotenumero: V4044C1189/U.
• Käyttökohde: hydroninen ohjaus.
• Venttiilityyppi: moottoroitu ohjausventtiili.
• Kanavien määrä: 3.
• Ohjaustapa: on/off.
• Ohjaussignaali: ON/OFF SPST.
• Liitäntä: naaraskierre.
• Koko: 3/4".
• Nimellishalkaisija: DN20.
• Kvs: 6,0.
• Suurin paine-ero: 0,69 bar.
• Suurin käyttöpaine: 8,6 bar.
• Syöttö: 230 V AC.
• Taajuus: 50 Hz.
• Palautus: jousella.
• Nesteen lämpötila: 5–88 °C.
• Runko: messinki.
• Liitännät: sisäkierteiset.
• Apukosketin: ei.
• Manuaalinen käyttö: kyllä.
• Vaihdettava moottoriosa: kyllä.

Automaattinen virtaaman ohjaus kahden piirin välillä

Resideo V4044C1189/U 3-tie, 3/4" mahdollistaa veden jakelun automatisoinnin kahden haaran välillä yksinkertaisella ja luotettavalla on/off-järjestelmällä. Sen Kvs 6,0, messinkirunko, 230 V syöttö ja jousipalautus helpottavat sen liittämistä lämmitys- ja ilmastointijärjestelmiin, joissa tarvitaan moottoroitua ohjausventtiiliä.

Oikean toiminnan varmistamiseksi on erityisesti noudatettava 0,69 barin suurinta paine-eroa, 5–88 °C lämpötila-aluetta sekä Resideon määrittämiä kytkentä-, asennussuunta- ja huolto-ohjeita.
