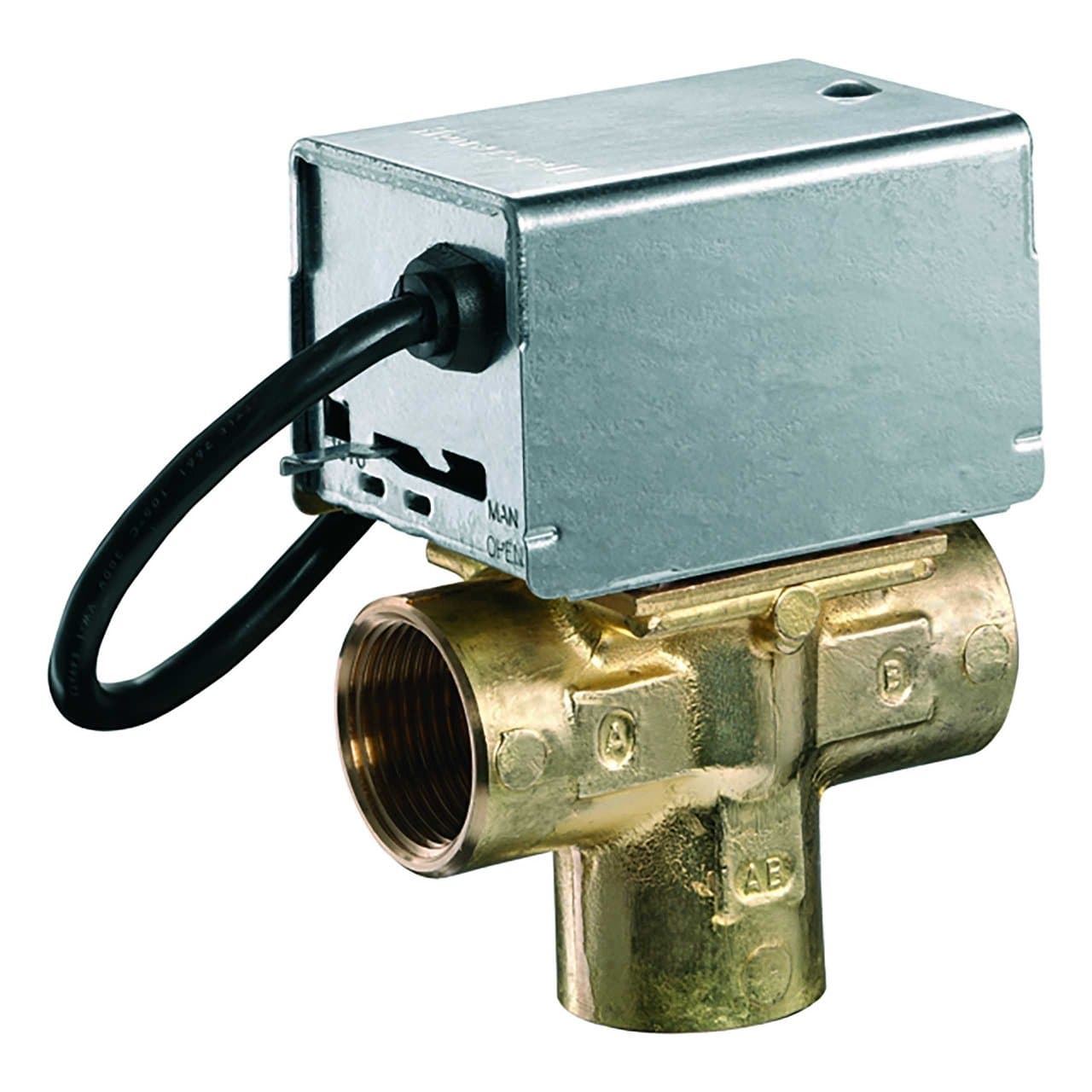

3-tie moottoroitu vyöhykeventtiili 1"

Resideo V4044C1312/U moottoroitu vyöhykeventtiili on 3-tie ohjausventtiili, jossa on 1" naaraskierteiset liitännät. Se on suunniteltu ohjaamaan veden virtausta automaattisesti kahden piirin välillä lämmitys- ja käyttövesijärjestelmissä. Venttiili toimii 230 V / 50 Hz sähkötoimilaitteella ja jousipalautuksella, ja sen Kvs-arvo on 8,1, mikä tekee siitä kompaktin ratkaisun kotitalouksien hydrauliikkajärjestelmiin ja pieniin kaupallisiin sovelluksiin.

Tämä V4044C-sarjan versio toimii on/off-ohjauksella ja siinä on messinkirunko, joka on suunniteltu väliaineen lämpötiloille välillä 5–88 °C. 1" kokoluokassa Resideo ilmoittaa maksimipaine-eroksi 0,55 bar, kun taas sarjan suurin käyttöpaine on 8,6 bar.

Resideo V4044C1312/U:n tärkeimmät ominaisuudet

• Merkki: Resideo.
• Sarja: V4044C.
• Tuotenumero: V4044C1312/U.
• Tyyppi: moottoroitu vyöhykeventtiili, ohjaava.
• Kanavien määrä: 3.
• Toiminta: on/off.
• Liitännät: 1" naaraskierre.
• Nimellishalkaisija: DN25.
• Kvs: 8,1.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Ohjaussignaali: SPST.
• Palautus: jousella.
• Maksimikäyttöpaine: 8,6 bar.
• Maksimipaine-ero: 0,55 bar.
• Väliaineen lämpötila: 5–88 °C.
• Ympäristön lämpötila: 5–50 °C.
• Venttiilirunko: messinki.
• Toimilaitteen kansi ja jalusta: galvanoitu teräs.
• Kaapelin pituus: 1 000 mm.

Moottoroitu 3-tie ohjausventtiili

V4044C1312/U on suunniteltu ohjaamaan virtaus yhteen kahdesta piiristä. Toisin kuin sekoitusventtiili, sen toiminta perustuu hydraulisen reitin valintaan, jolloin veden jakautumista voidaan hallita automaattisesti järjestelmän tarpeiden mukaan.

Resideo ilmoittaa, että V4044C-sarjaa voidaan käyttää ohjaamaan virtausta lämmitys- ja käyttövesipiirien välillä täysin pumppausjärjestelmissä. Venttiili päästää veden kerrallaan vain yhteen vyöhykkeeseen, mikä helpottaa priorisointia tai automaattista valintaa eri piirien välillä.

1" naaraskierteiset liitännät

V4044C1312/U vastaa nimenomaan 1" liitännöillä varustettua versiota. Sisäkierteiset liitännät helpottavat sen asentamista tavanomaisiin hydrauliikkajärjestelmiin yhteensopivien liittimien avulla.

Tälle kokoluokalle Resideo ilmoittaa Kvs-arvoksi 8,1, joka kuvaa venttiilin virtauskapasiteettia ja joka on huomioitava yhdessä mitoitusvirtaaman ja käytettävissä olevan painehäviön kanssa.

Maksimipaine-ero 0,55 bar

1" versio sallii maksimipaine-eron 0,55 bar. Tämä arvo määrittää venttiilin yli sallittavan suurimman paine-eron valmistajan määrittelemissä käyttöolosuhteissa.

V4044-sarjan ilmoitettu suurin käyttöpaine on 8,6 bar. Molemmat arvot on tarkistettava hydrauliikkamitoituksen yhteydessä, jotta venttiili toimii oikein avautumis- ja palautusliikkeissään.

230 V sähkötoimilaite

Toimilaite toimii 230 V AC / 50 Hz syötöllä, mikä on yleinen ratkaisu kotitalouksien lämmitysjärjestelmissä. Käyttö on on/off-tyyppinen SPST-signaalilla.

Kun toimilaite saa jännitteen, moottori siirtää venttiilin vastaavaan asentoon. Jännitteen poistuessa palautusjousi siirtää mekanismin takaisin lepoasentoon.

Jousipalautus

Mekaaninen palautusjärjestelmä varmistaa, että venttiili siirtyy automaattisesti määriteltyyn asentoon, kun se ei enää saa virtaa. Resideo V4044C -sarjan dokumentaation mukaan venttiili siirtyy sähköisesti porttiin A ja palautuu porttiin B jousen avulla.

Valmistaja ilmoittaa noin 18 sekunnin ajan moottoroidulle siirtymiselle porttiin A ja noin 8 sekunnin ajan jousipalautukselle porttiin B.

On/off-ohjaus

Resideo V4044C1312/U toimii yksinkertaisella ON/OFF- eli on/off-ohjauksella. Sitä voidaan ohjata termostaateilla, aquastateilla tai muilla yhteensopivilla säätölaitteilla, jotka antavat toimilaitteelle tarvittavan signaalin.

Tämä toimintatapa sopii erityisesti tilanteisiin, joissa on tarpeen valita vain kahden hydraulisen reitin välillä ilman portaattomaa virtaussäätöä.

Ilman integroitua apukytkintä

V4044C-sarja koostuu versioista, joissa ei ole integroitua apukytkintä. Resideo erottaa nämä venttiilit V4044F-sarjasta, jossa on apukosketin esimerkiksi muiden laitteiden signalointia tai ohjausta varten.

Tämän vuoksi V4044C1312/U soveltuu erityisesti järjestelmiin, joissa tarvitaan vain hydraulinen vaihto kahden piirin välillä ilman erillistä pääteasentotietoa.

Soveltuu vedelle ja vesi-glykoliseoksille

Venttiili soveltuu käytettäväksi veden ja vesi-glykoliseosten kanssa, kun ne täyttävät Resideon vaatimukset ja VDI 2035 -ohjeistuksen ehdot.

Sallittu väliaineen lämpötila-alue on 5–88 °C, joten venttiiliä voidaan käyttää sekä lämmityspiireissä että muissa hydronisissa järjestelmissä, jotka toimivat tällä alueella.

Messinkirunko

Hydraulinen runko on valmistettu messingistä, mikä tarjoaa mekaanista kestävyyttä lämmitysjärjestelmien normaaliin käyttöön. Toimilaitteen kansi ja jalusta on valmistettu galvanoidusta teräksestä, joka suojaa sähkö- ja käyttömekanismia.

Rakenne yhdistää venttiilirungon ja moottoroidun toimilaitteen yhdeksi kokonaisuudeksi, mikä helpottaa sen asentamista uusiin järjestelmiin tai yhteensopivan venttiilin vaihtotöihin.

V4044C1312/U:n käyttökohteet

Tätä ohjausventtiiliä voidaan käyttää järjestelmissä, joissa on tarpeen valita automaattisesti yksi kahdesta hydraulipiiristä. Tyypillisiä käyttökohteita ovat:

• kotitalouksien lämmitysjärjestelmät,
• lämmitys- ja käyttövesijärjestelmät,
• lämmityspiirin ja käyttövesivaraajan välinen vaihto,
• kahteen piiriin jaetut hydrauliikkajärjestelmät,
• täysin pumppausjärjestelmät,
• pienet kaupalliset LVI-järjestelmät,
• veden tai yhteensopivien vesi-glykoliseosten sovellukset.

Toiminta porttien A ja B välillä

V4044 on ohjausventtiili, joka käyttää yhteistä liitäntää ohjatakseen virtausta yhteen kahdesta muusta portista. Kun toimilaite vaihtaa asentoa, veden kulku vaihtuu kahden reitin välillä, jolloin molempia vyöhykkeitä ei syötetä samanaikaisesti niissä sovelluksissa, joihin venttiili on suunniteltu.

Tämä periaate on erityisen hyödyllinen järjestelmissä, joissa on käyttöveden etusija tai joissa yhden lämmönlähteen on syötettävä vuorotellen eri osia järjestelmästä.

Asennus ja huolto

Venttiili on asennettava Resideon ilmoittaman porttien tunnistuksen ja asettelun mukaisesti. Lisäksi on huomioitava virtaussuunta, toimilaitteen sallittu asento sekä tulevia huoltotoimenpiteitä varten tarvittava tila.

Valmistajalla on V4044-perheelle omia moottoreita, käyttöpäitä ja huoltosarjoja, mikä helpottaa tiettyjen komponenttien vaihtoa ilman, että koko kokonaisuus täytyy aina uusia.

Oikean toiminnan varmistamiseksi on noudatettava lämpötila-, staattisen paineen ja paine-eron rajoja sekä valmistajan ohjeissa määriteltyjä sähköliitäntöjä.

Resideo V4044C1312/U:n tekniset tiedot

• Valmistaja: Resideo.
• Tuoteperhe: V4044C.
• Tuotenumero: V4044C1312/U.
• Tuote: moottoroitu vyöhykeventtiili.
• Rakenne: 3-tie.
• Hydraulinen toiminto: ohjaava.
• Ohjaus: on/off.
• Tulossignaali: SPST.
• Liitännät: naaraskierre.
• Koko: 1".
• DN: 25.
• Kvs: 8,1.
• Maksimipaine-ero: 0,55 bar.
• Maksimikäyttöpaine: 8,6 bar.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Palautus: jousella.
• Arvioitu toiminta-aika porttiin A: 18 sekuntia.
• Arvioitu palautusaika porttiin B: 8 sekuntia.
• Väliaineen lämpötila: 5–88 °C.
• Ympäristön lämpötila: 5–50 °C.
• Väliaine: vesi tai vesi-glykoliseos valmistajan ehtojen mukaisesti.
• Rungon materiaali: messinki.
• Toimilaitteen kansi: galvanoitu teräs.
• Toimilaitteen jalusta: galvanoitu teräs.
• Kaapelin pituus: 1 000 mm.
• Apukosketin: ei sisälly V4044C-versioon.

3-tie venttiili lämmitykseen ja käyttövedelle

Resideo V4044C1312/U yhdistää 1" kierreliitännän, Kvs-arvon 8,1, 230 V sähkötoiminnan ja jousipalautuksen hallitakseen automaattisesti virtausta kahden piirin välillä. Sen ohjaava rakenne on erityisen hyödyllinen järjestelmissä, joissa on vaihdettava lämmityksen ja käyttöveden tuotannon välillä.

Messinkirunko ja on/off-toiminta tarjoavat yksinkertaisen ratkaisun veden jakelun automatisointiin. Jotta ilmoitetut suoritusarvot saavutetaan, järjestelmä on mitoitettava oikein ja 0,55 barin maksimipaine-ero sekä muut Resideon määrittelemät asennusehdot on huomioitava.
