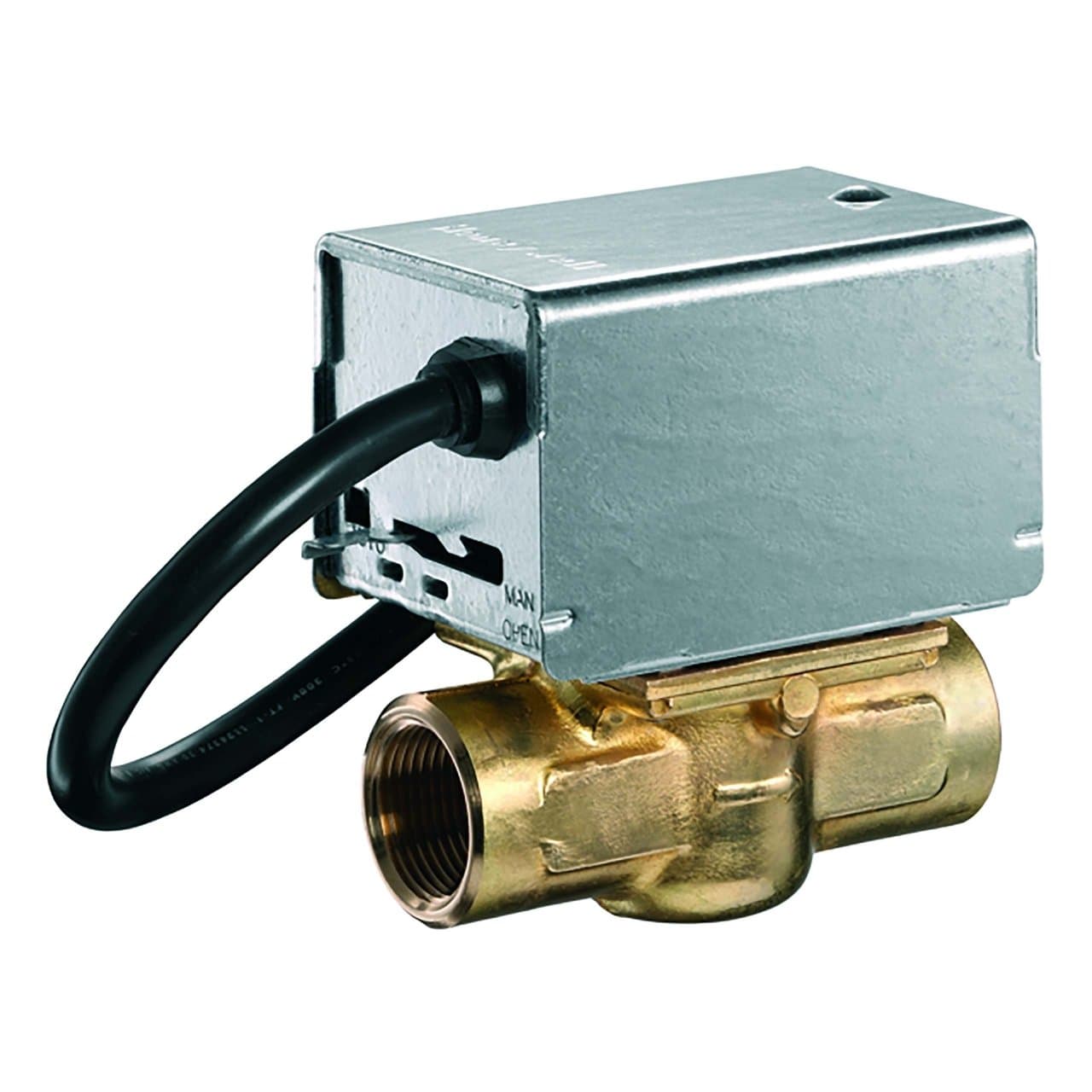

Moottoroitu 2-tie vyöhykeventtiili 3/4"

Resideo V4043H1114/U moottoroitu vyöhykeventtiili on 2-tieventtiili, jossa on 3/4" sisäkierreliitäntä, ja se on suunniteltu ohjaamaan veden virtausta automaattisesti lämmitys- ja jäähdytysjärjestelmissä. Siinä on 230 V AC sähkötoimilaite, on/off-toiminta, jousipalautus sekä SPDT-apukosketin, jonka avulla sen toiminta voidaan sovittaa yhteen järjestelmän muiden osien kanssa.

Tässä V4043H-sarjan mallissa on Kvs-arvo 6,9 ja suurin sulkeutumisen paine-ero 0,55 bar. Normaalisti suljettu rakenne varmistaa, että venttiili palaa automaattisesti suljettuun asentoon, kun sähkösyöttö katkeaa.

Resideo V4043H1114/U:n tärkeimmät ominaisuudet

• Tyyppi: 2-tie moottoroitu vyöhykeventtiili.
• Tuotekoodi: V4043H1114/U.
• Liitäntä: 3/4" BSPP sisäkierre.
• Nimellishalkaisija: DN20.
• Toiminta: on/off, 2 asentoa.
• Jännitteetön asento: normaalisti suljettu.
• Palautus: jousipalautus.
• Syöttö: 230 V AC, 50 Hz.
• Kvs-arvo: 6,9.
• Suurin sulkeutumisen paine-ero: 0,55 bar.
• Suurin staattinen paine: noin 8,6 bar.
• Nesteen lämpötila: 5–88 °C.
• Apukosketin: SPDT.
• Manuaalinen käyttö: kyllä.
• Rungon materiaali: messinki.
• Kaapelin pituus: 1 m.

Vyöhykkeiden ohjaus lämmitysjärjestelmissä

Resideo V4043H on suunniteltu säätämään virtausta eri hydraulipiireihin automaattisesti. Sitä voidaan käyttää esimerkiksi avaamaan tai sulkemaan veden kulku tiettyyn lämmitysvyöhykkeeseen termostaatin tai ohjausjärjestelmän antaman tarpeen mukaan.

Resideo suosittelee tätä sarjaa sekä kotitalouksien että pienten kaupallisten lämmitys- ja jäähdytyssovellusten käyttöön, joissa kuuman tai kylmän veden virtausta on ohjattava toisistaan riippumattomasti.

Normaalisti suljettu toiminta jousipalautuksella

Venttiili toimii kaksiasentoisella sähkötoimilaitteella. Kun se saa jännitteen, moottori siirtää sisäisen mekanismin avaamaan veden virtauksen. Kun jännite poistuu, palautusjousi vie venttiilin automaattisesti suljettuun asentoon.

Tämä normaalisti suljettu rakenne varmistaa, että piiri katkeaa, kun lämmöntarvetta ei ole tai sähkösyöttö häviää. Virallinen tekninen aineisto määrittelee tämän mallin nimenomaisesti jousipalautteiseksi sulkeutuvaksi venttiiliksi.

3/4" liitäntä ja Kvs 6,9

Tuotekoodi V4043H1114/U sisältää 3/4" BSPP sisäkierreliitännät, jotka vastaavat DN20-nimelliskokoa. Sen hydraulinen kapasiteetti määräytyy Kvs-arvon 6,9 mukaan, ja suurin sallittu paine-ero sulkeutumisen varmistamiseksi on 0,55 bar.

Nämä ominaisuudet tekevät siitä sopivan vyöhykekohtaisiin lämmityspiireihin, patteriverkkoihin ja muihin hydronisiin sovelluksiin, jotka toimivat Resideon määrittämien hydraulisten rajojen sisällä.

230 V syöttö ja SPDT-apukosketin

Toimilaite toimii nimellisellä 230 V AC, 50 Hz syötöllä. Lisäksi V4043H-versiossa on SPDT-rajakytkinapukosketin, eli vaihtokosketin, jota voidaan käyttää venttiilin tilan välittämiseen järjestelmän muille komponenteille.

Tämän apukoskettimen avulla venttiili voidaan integroida ohjausratkaisuihin, joissa vyöhykkeen avautuminen on synkronoitava esimerkiksi kattilan, kiertovesipumpun tai muun järjestelmäkomponentin käynnistymisen kanssa. Virallisen dokumentaation mukaan apukoskettimen kuormitettavuus on 2,2 A / 220–240 V AC, 50 Hz.

Integroitu manuaalinen käyttö

Venttiilissä on manuaalinen avausvipu. Normaaliolosuhteissa sen tulee olla automaattiasennossa, mutta sitä voidaan siirtää manuaaliseen avausasentoon esimerkiksi täyttöä, tyhjennystä tai käyttöönottoa varten.

Resideo ilmoittaa, että kun vipu on manuaaliasennossa, apukosketin pysyy toimimattomana, kunnes sähkösyöttö palautuu.

Messinkirunko ja kestävät komponentit

Hydraulinen runko on valmistettu messingistä, samoin istukka. Kara on ruostumatonta terästä, sulkupallo käyttää NBR-materiaalia ja tiivisteet ovat EPDM:ää, jotka on valittu toimimaan valmistajan määrittelemissä hydraulisissa olosuhteissa.

Kansi ja toimilaitteen alusta ovat metallia, mikä suojaa käyttömekanismia ja mahdollistaa venttiilin asentamisen hydraulisiin jakotukkeihin, teknisiin tiloihin ja kompakteihin lämmityspiireihin.

Käyttölämpötila ja paine

V4043H1114/U voi toimia nesteillä, joiden lämpötila on 5–88 °C. Sen suurin staattinen paine on noin 8,6 bar, ja tämän 3/4"-version suurin sulkeutumisen paine-ero on 0,55 bar.

Näitä rajoja on noudatettava järjestelmän mitoituksessa, jotta venttiili toimii oikein ja sen käyttöikä säilyy hyvänä.

Nopea piirin avaus

Resideo ilmoittaa tämän tuotteen nimelliseksi avautumisajaksi noin 15 sekuntia. Järjestelmä on suunniteltu jaksottaiseen käyttöön, jolloin piiri avataan ja suljetaan säätöjärjestelmän käskyjen mukaan.

Toimilaitteen ilmoitettu sähkönkulutus on 9,6 VA ja virta noin 0,04 A.

Helppo huolto

Yksi sarjan rakenteellisista eduista on mahdollisuus irrottaa tai vaihtaa koko moottoripää ilman, että venttiilirunkoa tarvitsee irrottaa putkistosta tai piiriä tyhjentää. Myös moottori voidaan vaihtaa hydraulisen rungon pysyessä asennettuna.

Tämä helpottaa huoltotöitä ja vähentää tarvittavaa toimenpidettä silloin, kun vain sähkömekanismiin on puututtava.

V4043H-venttiilin asennus

Venttiili voidaan asentaa eri asentoihin, mutta Resideo määrittää, että moottoripää ei saa sijaita putken vaakatasoa alempana. Lisäksi on noudatettava messinkirunkoon kaiverretulla nuolella merkittyä virtaussuuntaa.

Asennuksen aikana moottoripäätä ei saa käyttää tukipisteenä liitosten kiristämiseen. Valmistaja suosittelee pitämään kiinni suoraan messinkirungosta, jotta toimilaitteeseen ei kohdistu rasitusta.

Tyypilliset käyttökohteet

• Vyöhykkeisiin jaetut lämmitysjärjestelmät.
• Patteripiirit.
• Itsenäisten hydraulisten haarojen ohjaus.
• Kotitalouksien keskuslämmitysjärjestelmät.
• Pienet kaupalliset järjestelmät.
• Yhteensopivat lämmitys- ja jäähdytysjärjestelmät.
• Asennukset, joissa venttiili on koordinoitava pumpun tai kattilan kanssa apukoskettimen avulla.

Resideo V4043H1114/U:n tekniset tiedot

• Merkki: Resideo.
• Sarja: V4043H.
• Tuotekoodi: V4043H1114/U.
• Tyyppi: moottoroitu vyöhykeventtiili.
• Teiden määrä: 2.
• Hydraulinen rakenne: suora virtaus.
• Jännitteetön asento: suljettu.
• Toimilaitteen toiminta: jousipalautus sulkeutumaan.
• Ohjaus: 2 asentoa.
• Liitäntä: 3/4" BSPP sisäkierre.
• Nimellishalkaisija: DN20.
• Kvs: 6,9.
• Cv: 8.
• Suurin sulkeutumisen paine-ero: 0,55 bar.
• Suurin staattinen paine: noin 8,62 bar.
• Jännite: 230 V AC.
• Taajuus: 50 Hz.
• Tehonkulutus: 9,6 VA.
• Virta: 0,04 A.
• Nimellinen avautumisaika: 15 s.
• Nesteen lämpötila: 5–88 °C.
• Suurin ympäristön lämpötila: 52 °C.
• Apukosketin: SPDT.
• Apukoskettimen kuormitettavuus: 2,2 A / 220–240 V AC, 50 Hz.
• Kaapelin pituus: 1 m.
• Runko: messinki.
• Istukka: messinki.
• Kara: ruostumaton teräs.
• Pallo: NBR.
• Tiivisteet: EPDM.
• Manuaalinen avaus: kyllä.

Moottoroitu venttiili automaattiseen vyöhykeohjaukseen

Resideo V4043H1114/U yhdistää 3/4" liitännän, Kvs-arvon 6,9, 230 V käyttöjännitteen, automaattisen jousipalautuksen ja SPDT-apukoskettimen tarjotakseen kompaktin hydraulisen ohjausratkaisun. Sen normaalisti suljettu toiminta mahdollistaa veden virtauksen automaattisen hallinnan kussakin vyöhykkeessä järjestelmän tarpeen mukaan.

Messinkirunko, manuaalinen käyttömahdollisuus ja vaihdettava moottoripää ilman hydrauliliitäntöihin puuttumista helpottavat sekä asennusta että huoltoa. Oikean toiminnan varmistamiseksi on noudatettava virtaussuuntaa, asennusasentoja sekä Resideon määrittämiä paine- ja lämpötilarajoja.
