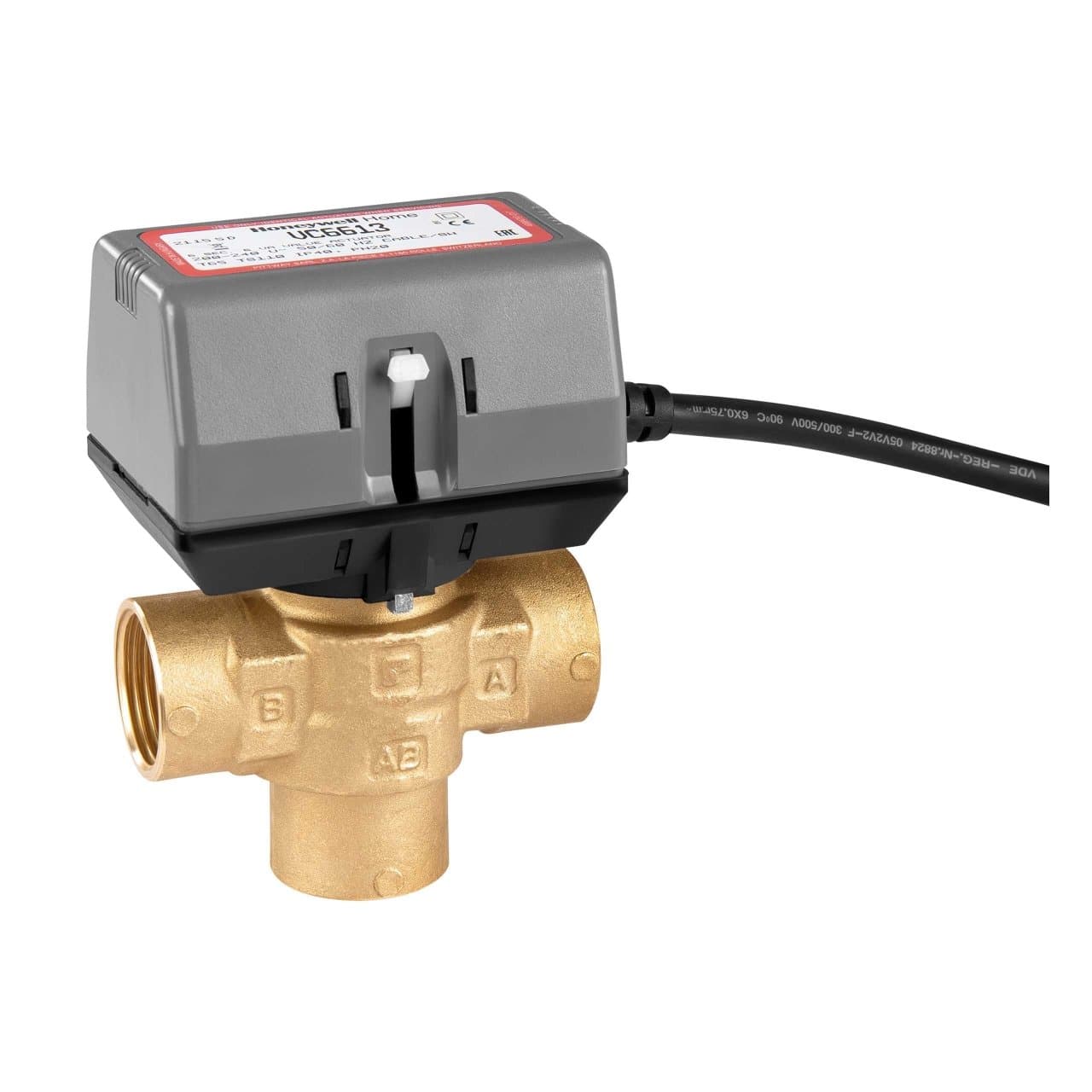

Moottoroitu 3-tie 3/4" vyöhykeventtiili

Resideo VC6613MH6000/U moottoroitu vyöhykeventtiili on 3-tie hydroninen venttiili, jossa on 3/4" BSPP naaraskierteiset liitännät. Se on suunniteltu ohjaamaan veden virtausta automaattisesti kahden piirin välillä lämmitys- ja jäähdytysjärjestelmissä. Venttiilissä on 230 V sähkötoimilaite, ON/OFF-ohjaus 3-johtimisella SPDT-signaalilla sekä apukosketin, mikä tekee siitä kompaktin ratkaisun kotitalouksiin ja pieniin kaupallisiin kohteisiin.

Venttiili toimii hydraulisella kokoonpanolla AB-A / AB-B ja on suunniteltu kestämään enintään 20 bar staattisen paineen sekä 4 bar suurimman paine-eron. Toimilaite suorittaa avaus- tai sulkuliikkeen noin 7 sekunnissa 50 Hz:llä, mikä mahdollistaa nopean vasteen säätöjärjestelmän käskyihin.

Resideo VC6613MH6000/U:n tärkeimmät ominaisuudet

• Merkki: Resideo.
• Sarja: VC.
• Tuotenumero: VC6613MH6000/U.
• Tyyppi: moottoroitu vyöhykeventtiili.
• Tie-/porttimäärä: 3.
• Hydraulinen kokoonpano: ohjaava AB-A / AB-B.
• Liitäntä: 3/4" BSPP naaraskierre.
• Nimelliskoko: DN20.
• Syöttöjännite: 200-240 V AC.
• Taajuus: 50/60 Hz.
• Ohjaus: ON/OFF SPDT, 3-johtiminen.
• Apukosketin: SPDT.
• Toiminta-aika: noin 7 sekuntia 50 Hz:llä.
• Toimilaitteen tehonkulutus: 4 VA liikkeen aikana.
• Suurin käyttöpaine: 20 bar.
• Suurin paine-ero: 4 bar.
• Väliaineen lämpötila: 1-95 °C.
• Ympäristön enimmäislämpötila: 65 °C.
• Runko: messinki.
• Varsi: ruostumaton teräs.
• Tiivisteet: EPDM.
• Kaapelin pituus: 1 m.

3-tie ohjaava venttiili

Resideo VC6613MH6000/U käyttää kolmitiekokoonpanoa, jossa on yhteinen AB-sisääntulo ja kaksi lähtöä A ja B. Toimilaite siirtää sisäistä patruunaa ohjatakseen virtauksen joko AB-A- tai AB-B-reitille säätöjärjestelmästä saadun signaalin mukaan.

Kun varsi liikkuu alaspäin, B-portti sulkeutuu ja vesi virtaa AB:n ja A:n välillä. Kun varsi on yläasennossa, virtaus tapahtuu AB:n ja B:n välillä. Tämä rakenne mahdollistaa veden ohjaamisen kahden eri hydraulipiirin välillä.

ON/OFF-ohjaus 3-johtimisella SPDT-signaalilla

VC6613-sarja on suunniteltu ON/OFF-ohjaukseen 3-johtimisella SPDT-signaalilla. Moottori saa syötön liikkuakseen molempiin suuntiin, joten siinä ei käytetä perinteistä jousipalautusta.

Kun ohjain käskee vaihtamaan piiriä, toimilaite siirtää patruunan vastaavaan asentoon. Kun loppuasento saavutetaan, sisäinen logiikka pysäyttää moottorin, joten sähkönkulutus tapahtuu pääasiassa venttiilin liikkeen aikana.

Jos sähkösyöttö katkeaa, venttiili pysyy siinä asennossa, jossa se oli. Kun jännite palautuu, se reagoi jälleen ohjaimelta tulevaan käskyyn.

230 V syöttö

VC6613MH6000/U käyttää toimilaitetta, joka on suunniteltu 200-240 V AC:n syöttöjännitteelle 50/60 Hz:llä ja jota markkinoidaan yleisesti 230 V versiona. Tämä helpottaa sen integrointia lämmitys- ja ilmastointijärjestelmiin, joissa ohjauspiirit syötetään suoraan verkkojännitteellä.

Toimilaitteen nimelliskulutus on noin 4 VA asennonvaihdon aikana.

Nopea avaus ja sulku

Venttiilin toimilaite tarjoaa nopean liikkeen. Resideo ilmoittaa nimellisajaksi noin 7 sekuntia 50 Hz:llä. 60 Hz:n taajuudella liike voi olla noin 20 % nopeampi.

Tämä toimintanopeus helpottaa nopeaa reagointia vyöhykkeittäin toimivissa lämmitys- ja jäähdytysjärjestelmissä lämpökuorman muuttuessa.

SPDT-apukosketin

VC6613M-versiossa on SPDT-apukosketin, jonka avulla venttiilin asento voidaan liittää muihin järjestelmän komponentteihin. Tätä kosketinta voidaan käyttää asennon signaloimiseen tai pumpun, kattilan tai muiden säätöelementtien toiminnan ohjaamiseen.

Sarjan tekninen dokumentaatio ilmoittaa apukoskettimelle kapasiteetiksi 1 A / 250 V AC, 50/60 Hz, ja vähimmäiskuormaksi 0,05 A / 24 V DC.

Käyttöpaine jopa 20 bar

Venttiili on suunniteltu toimimaan enintään 20 bar staattisessa paineessa. Sallittu suurin paine-ero liitäntöjen välillä on 4 bar, mikä mahdollistaa käytön monenlaisissa hydronisissa piireissä Resideon ilmoittamissa rajoissa.

Patruunan tasapainotettu rakenne vähentää paine-eron vaikutusta sulkumekanismiin ja tukee vakaata toimintaa määritellyissä käyttöolosuhteissa.

Kuumalle ja kylmälle vedelle

VC-sarja voi toimia kuumalla vedellä, kylmällä vedellä sekä vesi-glykoliseoksilla. Resideon nykyinen eurooppalainen tekninen tietolehti määrittää glykolipitoisuuden enimmäisarvoksi 50 %, ja veden laadun tulee täyttää hydronisille asennuksille asetetut vaatimukset.

Väliaineen normaali käyttölämpötila on 1-95 °C. Valmistajan dokumentaatio sallii lisäksi lyhytaikaiset lämpötilapiikit aina 120 °C:een asti määritellyissä olosuhteissa.

Messinkirunko ja kestävät komponentit

Venttiilin hydraulinen runko on valmistettu messingistä. Varsi on ruostumatonta terästä ja patruunassa käytetään korkealujuuksisia teknisiä materiaaleja, kun taas tiivisteet ja tiivistysosat on valmistettu EPDM:stä.

Kaikki tärkeimmät liikkuvat ja tiivistävät osat on koottu sisäiseen patruunaan, mikä yksinkertaistaa huoltoa ja vähentää venttiilirungossa suoraan sijaitsevien liikkuvien osien määrää.

Irrotettava toimilaite helpottaa huoltoa

Toimilaite voidaan irrottaa hydraulirungosta ilman, että koko järjestelmää tarvitsee ensin tyhjentää. Tämä ominaisuus mahdollistaa moottorin tai toimilaitekokoonpanon vaihdon siten, että venttiilin runko ja hydraulipatruuna jäävät paikalleen.

Jos vika on itse patruunassa tai järjestelmässä on hydraulinen vuoto, piiri on eristettävä tai tyhjennettävä valmistajan huolto-ohjeiden mukaisesti ennen sisäisiin osiin puuttumista.

Suunniteltu hiljaiseen toimintaan

Resideo VC -hydroniventtiilit käyttävät sisäisen mekanismin asteittaista liikettä, joka on suunniteltu tuottamaan hiljainen toiminta, kun asennus on oikein mitoitettu.

Liian suuri veden nopeus tai riittämätön hydraulipaine korkeissa lämpötiloissa toimivissa järjestelmissä voi aiheuttaa putkistossa ääntä, joten asennuksen mitoitus- ja tasapainotusperiaatteita on noudatettava.

Tyypilliset käyttökohteet

Resideo VC6613MH6000/U -venttiiliä voidaan käyttää erilaisissa hydronisissa järjestelmissä, joissa vesi on ohjattava automaattisesti kahden piirin välillä:

• Vyöhykkeittäin ohjatut lämmitysjärjestelmät.
• Vesijäähdytysjärjestelmät.
• Patteripiirit.
• Fan coil -yksiköt ja hydroniset päätelaitteet.
• Vesikonvektorit.
• Kotitalouksien ilmastointijärjestelmät.
• Pienet kaupalliset asennukset.
• Veden ohjaus eri hydraulipiirien välillä.
• Asennukset, joita ohjataan yhteensopivilla termostaateilla tai SPDT-ohjaimilla.

3-tieventtiilin mitat

VC-sarjan teknisen tietolehden mukaan 3/4" BSPP-liitännällä varustettu 3-tie runko on kompaktin kokoinen, mikä helpottaa asennusta tilaa rajoittavissa kohteissa.

• Rungon pituus: 94 mm.
• Kokonaiskorkeus: noin 130 mm.
• Toimilaitteen leveys: 68 mm.
• Toimilaitteen korkeus: noin 90 mm.

Resideo VC6613MH6000/U:n tekniset tiedot

• Valmistaja: Resideo.
• Tuotesarja: VC.
• Tuotenumero: VC6613MH6000/U.
• Tyyppi: 3-tie moottoroitu vyöhykeventtiili.
• Venttiilin toimintaperiaate: A-AB-B.
• Liitännät: 3/4" BSPP naaraskierre.
• Nimelliskoko: DN20.
• Jännite: 200-240 V AC.
• Taajuus: 50/60 Hz.
• Ohjaus: ON/OFF SPDT, 3-johtiminen.
• Apukosketin: SPDT.
• Apukoskettimen kapasiteetti: 1 A / 250 V AC, 50/60 Hz.
• Toimilaitteen kulutus: 4 VA liikkeen aikana.
• Nimellinen toiminta-aika: 7 sekuntia 50 Hz:llä.
• Suurin käyttöpaine: 20 bar.
• Suurin ilmoitettu murtopaine sarjassa: 100 bar.
• Suurin paine-ero: 4 bar.
• Väliaineen lämpötila: 1-95 °C.
• Lyhytaikainen lämpötilapiikki: jopa 120 °C.
• Ympäristön enimmäislämpötila: 65 °C.
• Väliaineet: vesi ja yhteensopivat vesi-glykoliseokset.
• Glykolipitoisuus eurooppalaisen tietolehden mukaan: enintään 50 %.
• Runko: messinki.
• Varsi: ruostumaton teräs.
• Patruuna: tekniset polymeerit Ryton, Fortron tai Noryl valmistuksesta riippuen.
• Tiivisteet: EPDM.
• Varren liike: noin 10 mm.
• Syöttö-/ohjauskaapeli: 1 m.
• Rungon pituus: 94 mm.
• Kokonaiskorkeus: noin 130 mm.

3-tie moottoroitu venttiili hydronisiin järjestelmiin

Resideo VC6613MH6000/U mahdollistaa veden ohjauksen kahden haaran välillä kompaktin 3-tieventtiilin ja nopeatoimisen sähkötoimilaitteen avulla. Naaraspuoliset 3/4" liitännät, 3-johtiminen SPDT-ohjaus, 230 V syöttö, 20 bar paineenkesto ja noin 7 sekunnin toiminta-aika helpottavat sen integrointia vyöhykkeellisiin lämmitys- ja jäähdytysjärjestelmiin.

Oikean toiminnan varmistamiseksi on noudatettava hydraulista AB-A-B-kaaviota, sähköistä kytkentää, paine- ja lämpötilarajoja sekä Resideon määrittelemiä asennus- ja huolto-ohjeita.
