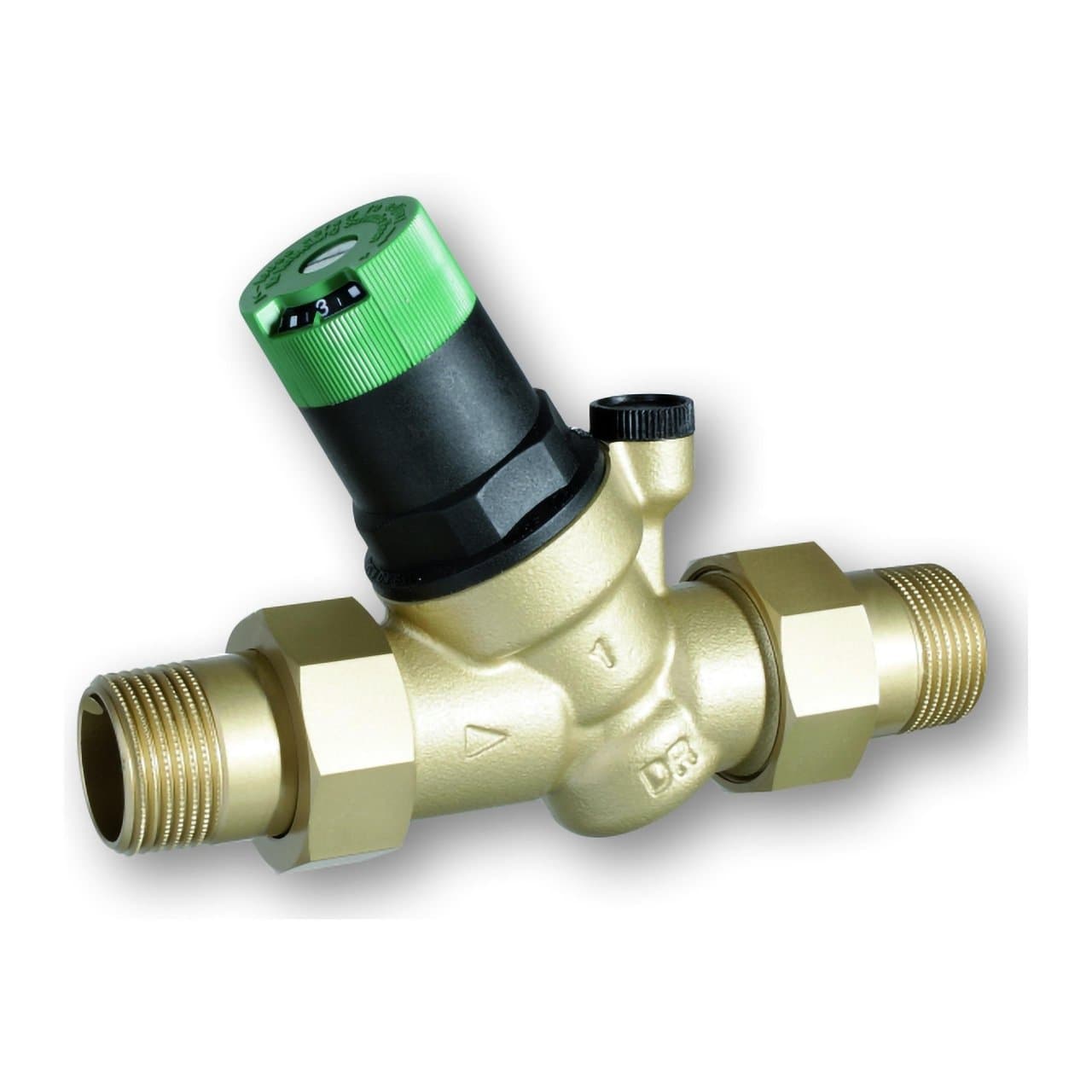

Paineenalennusventtiili, jossa R1/2" kierreliitännät

Resideo paineenalennusventtiili D05FS-1/2A on suunniteltu suojaamaan käyttövesiasennuksia verkoston aiheuttamilta liiallisilta paineilta. Tässä mallissa on 1/2" kierreliitännät, nimelliskoko DN15 ja Kvs-arvo 3,0 m³/h, mikä tarjoaa kompaktin ratkaisun paineen vakauttamiseen kotitalousasennuksissa sekä käyttöolosuhteiden puitteissa myös kaupallisissa ja teollisissa sovelluksissa.

Sen tasapainotettu istukkajärjestelmä pitää ulostulopaineen käytännössä vakiona, vaikka tulopaineessa tapahtuisi merkittäviä vaihteluita. Alapuolinen paine voidaan säätää välillä 1,5–6 bar, ja venttiili toimitetaan tehdasasetettuna 3 bariin, mikä helpottaa käyttöönottoa.

Resideo D05FS-1/2A:n tärkeimmät ominaisuudet

• Merkki: Resideo.
• Sarja: Braukmann D05FS.
• Tuotenumero: D05FS-1/2A.
• Tyyppi: paineenalennusventtiili tasapainotetulla istukalla.
• Käyttökohde: käyttövesiasennukset.
• Liitäntä: R 1/2".
• Nimelliskoko: DN15.
• Liitäntätyyppi: ulkokierteiset liittimet sisään- ja ulostulossa.
• Kvs-arvo: 3,0 m³/h.
• Maksimi tulopaine: 25 bar.
• Säädettävä ulostulopaine: 1,5–6 bar.
• Tehdasasetus: 3 bar.
• Minimipainehäviö: 1 bar.
• Veden enimmäislämpötila EN 1567:n mukaan: 30 °C.
• Veden enimmäislämpötila 10 barissa: 70 °C.
• Rungon materiaali: sinkkikadon kestävä messinki.
• Kalvo: EPDM.
• Tiivisteet: EPDM.
• Säädön asteikko: kyllä.
• Manometriliitäntä: kyllä.
• Manometri mukana: ei.

Veden paineen alentaminen ja vakauttaminen

Resideo D05FS alentaa korkean tulopaineen asennukselle sopivalle tasolle alapuolella. Tämä auttaa suojaamaan putkistoja, hanoja, venttiilejä, kodinkoneita ja muita komponentteja liiallisen paineen vaikutuksilta.

Asennuksen suojaamisen lisäksi matalamman ja vakaan käyttöpaineen ylläpito voi auttaa vähentämään vedenkulutusta ja minimoimaan virtausääniä. Ominaisuudet ovat erityisen hyödyllisiä rakennuksissa tai kodeissa, joissa verkoston paine on tarpeettoman korkea tai vaihtelee usein.

Tasapainotettu istukka vakaan ulostulopaineen takaamiseksi

D05FS käyttää jousi- ja kalvotoimista säätöjärjestelmää. Kun kulutus aiheuttaa alapuolisen paineen laskun, jousivoima avaa venttiiliä, kunnes tasapaino kalvon kanssa palautuu ja asetettu paine saavutetaan uudelleen.

Tasapainotetun tulopaineen rakenteen ansiosta syöttöpaineen vaihtelut vaikuttavat vain vähän alapuolella säädettyyn arvoon. Näin venttiili pitää ulostulopaineen vakaana Resideon määrittelemissä käyttöolosuhteissa.

Säädettävä paine välillä 1,5–6 bar

Ulostulopaine voidaan säätää välillä 1,5–6 bar yläosassa olevalla säätöpyörällä. Asteikko näyttää valitun arvon suoraan venttiilissä, mikä helpottaa säätöä käyttöönoton aikana.

Malli toimitetaan esiasetettuna 3 bariin. Arvoa voidaan myöhemmin muuttaa asennuksen vaatimusten mukaan, aina valmistajan salliman alueen puitteissa.

Suurin sallittu tulopaine on 25 bar, ja Resideo määrittää paineenalennusventtiilille vähimmäispainetappion 1 bar.

1/2" kierreliitännät ja DN15

D05FS-1/2A on tämän sarjan pienimmän halkaisijan versio, jossa on DN15-nimelliskoko ja 1/2" kierreliitännät. A-versio toimitetaan ulkokierteisillä liittimillä sisään- ja ulostulossa, mikä helpottaa venttiilin asennusta ja myöhempää irrotusta.

Tälle koolle valmistaja ilmoittaa Kvs-arvoksi 3,0 m³/h, joka kuvaa venttiilin hydraulista kapasiteettia standardoiduissa olosuhteissa.

Sinkkikatoa kestävä messinkirakenne

Paineenalennusventtiilin runko on valmistettu sinkkikatoa kestävästä messingistä, ja A-version kierreliittimet ovat myös messinkiä. Rakenne on erityisesti suunniteltu jatkuvaan käyttöön käyttövesijärjestelmissä.

Säätöyksikkö sisältää korkealaatuisesta synteettisestä materiaalista valmistetun patruunan, EPDM-kalvon, EPDM-tiivisteet ja teräksisen säätöjousen. Jousi on käytön aikana erotettu käyttövedestä.

Resideo ilmoittaa, että käytetyt materiaalit täyttävät UBA-vaatimukset. Sarjalla on lisäksi ACS- ja DVGW-sertifiointi.

Vaihdettava sisäpatruuna

Venttiilin sisäinen patruuna voidaan vaihtaa kokonaan. Tämä helpottaa huoltoa ja mahdollistaa tärkeimpien säätökomponenttien uusimisen ilman, että koko paineenalennusventtiiliä tarvitsee vaihtaa.

Huollettava patruuna auttaa säilyttämään olemassa olevan asennuksen ja helpottaa tämän tyyppisille hydraulisille komponenteille suositeltuja määräaikaishuoltoja.

Säätöasteikko ja manometriliitäntä

D05FS:ssä on asteikko, jonka avulla valittu painearvo on helppo tarkistaa. Siinä on myös valmius manometrin asentamiseen, jolloin alapuolisen piirin todellinen paine voidaan tarkistaa suoraan.

Manometri ei sisälly venttiiliin, mutta se voidaan lisätä lisävarusteena, kun käyttöpaineen suora ja tarkka lukeminen on tarpeen.

Käyttölämpötila

EN 1567 -standardin mukaisissa sovelluksissa Resideo määrittää väliaineen enimmäislämpötilaksi 30 °C. Venttiili kestää veden lämpötilan jopa 70 °C:een, kun enimmäispainetta rajoitetaan 10 bariin.

Nämä olosuhteet on huomioitava asennusta mitoitettaessa, erityisesti silloin kun venttiiliä käytetään piireissä, joissa veden lämpötila voi ylittää tavallisen kylmävesiverkoston arvot.

Vaaka- tai pystyasennus

Resideo D05FS -paineenalennusventtiili voidaan asentaa vaaka- tai pystyasentoon. Pystyasennossa jousikotelon ja säätöpyörän tulee olla ylöspäin.

Valmistaja suosittelee sulkuventtiilien asentamista järjestelmään sekä paineenalennusventtiilin sijoittamista helposti saavutettavaan paikkaan, joka on suojattu jäätymiseltä ja jossa säätö, lukeminen ja huolto voidaan suorittaa helposti.

Toiminnan varmistamiseksi suositellaan myös suodattimen asentamista paineenalennusventtiilin yläpuolelle, jotta vedessä olevat hiukkaset eivät vaikuta istukkaan tai sisäiseen mekanismiin.

Hydraulisen asennuksen suositukset

Resideo edellyttää vähintään 5 kertaa nimellishalkaisijan pituisen suoran putkiosuuden asentamista venttiilin jälkeen standardin EN 806-2 mukaisesti. 1/2"-versiolle valmistaja ilmoittaa lisäksi vähimmäisetäisyydeksi seinästä 55 mm putken akselista mitattuna.

Asennus on tehtävä venttiilin rungossa ilmoitetun virtaussuunnan mukaisesti ja niin, että säätöön, sisäpatruunaan ja manometriliitäntään jää riittävästi tilaa.

Resideo D05FS-1/2A:n mitat

• Liitäntäkoko: R 1/2".
• Nimelliskoko: DN15.
• Kokonaispituus: 155 mm.
• Rungon pituus: 95 mm.
• Kokonaiskorkeus: 123 mm.
• h-mitta: 96 mm.
• Paino: 0,65 kg.

Resideo D05FS-1/2A -paineenalennusventtiilin tekniset tiedot

• Valmistaja: Resideo.
• Tuotesarja: Braukmann D05FS.
• Tuotenumero: D05FS-1/2A.
• Neste: käyttövesi.
• Järjestelmä: jousitoiminen paineenalennusventtiili tasapainotetulla istukalla.
• Liitäntä: R 1/2".
• Nimelliskoko: DN15.
• Liitäntätyyppi: ulkokierteiset liittimet sisään- ja ulostulossa.
• Kvs: 3,0 m³/h.
• Maksimi tulopaine: 25 bar.
• Ulostulopaine: 1,5–6 bar.
• Paineen esiasetus: 3 bar.
• Minimipainehäviö: 1 bar.
• Maksimilämpötila EN 1567:n mukaan: 30 °C.
• Maksimilämpötila 10 barissa: 70 °C.
• Ympäristön minimilämpötila: 5 °C.
• Ympäristön maksimilämpötila: 55 °C.
• Runko: sinkkikatoa kestävä messinki.
• Liittimet: messinki.
• Jousikotelon materiaali: korkealaatuinen synteettinen materiaali.
• Säätöjousi: teräs.
• Kalvo: EPDM.
• Tiivisteet: EPDM.
• Asteikko: sisältyy.
• Manometriliitäntä: sisältyy.
• Manometri: ei sisälly.
• Asennus: vaaka- tai pystyasento valmistajan ohjeiden mukaan.
• Sertifioinnit: DVGW ja ACS.

Suojausta ja säätöä käyttövesiasennuksiin

Resideo D05FS-1/2A yhdistää kompaktin rakenteen, säädettävän paineen, tasapainotetun istukan ja käyttövesiasennuksiin soveltuvat komponentit. Sen 1/2" liitäntä, DN15-nimelliskoko ja Kvs 3,0 m³/h tekevät siitä erityisen sopivan asennuksiin, joissa paine on alennettava ja vakautettava ennen eri kulutuspisteiden syöttöä.

Asteikko, mahdollisuus asentaa manometri ja vaihdettava sisäpatruuna helpottavat sekä käyttöönottoa että myöhempää huoltoa. Oikean ja pitkäikäisen toiminnan varmistamiseksi on noudatettava Resideon ilmoittamia paine-, lämpötila-, asennussuunta- ja huolto-ohjeita.
