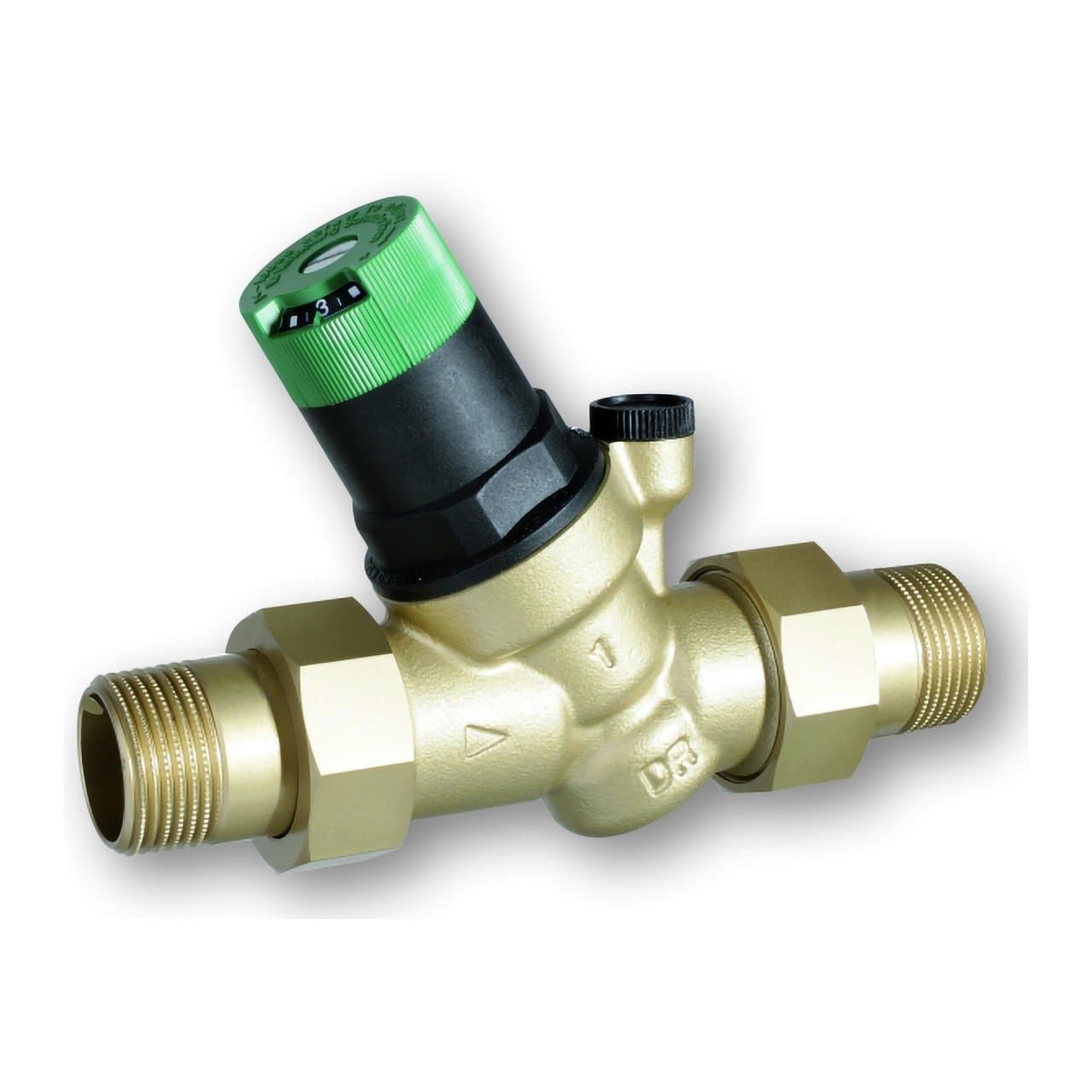

Paineenalennusventtiili kierreliitännöillä R1 1/4"

Resideo D05FS-11/4A -paineenalennusventtiili on suunniteltu suojaamaan käyttövesiasennuksia verkoston liialta paineelta. Tässä mallissa on 1 1/4" kierteitetyt liitännät, nimellishalkaisija DN32 ja Kvs-arvo 7,3 m³/h, joten se soveltuu sekä kotitalousasennuksiin että kaupallisiin ja teollisiin sovelluksiin käyttöolosuhteidensa puitteissa.

Tasapainotetun istukan ansiosta venttiili pitää lähtöpaineen vakaana, vaikka tulopaineessa esiintyisi suuria vaihteluita. Lähtöpainetta voidaan säätää välillä 1,5–6 bar, ja venttiili toimitetaan tehtaalla valmiiksi asetettuna 3 bariin, mikä helpottaa käyttöönottoa ja asennuksen paineen hallintaa.

Resideo D05FS-11/4A -paineenalennusventtiilin tärkeimmät ominaisuudet

• Merkki: Resideo.
• Sarja: Braukmann D05FS.
• Tuotenumero: D05FS-11/4A.
• Tyyppi: paineenalennusventtiili tasapainotetulla istukalla.
• Käyttökohde: käyttövesiasennukset.
• Liitäntäkoko: R 1 1/4".
• Nimellishalkaisija: DN32.
• Liitännät: ulkokierteiset liittimet sisään- ja ulostulossa.
• Kvs-arvo: 7,3 m³/h.
• Maksimi tulopaine: 25 bar.
• Säädettävä lähtöpaine: 1,5–6 bar.
• Esiasetettu lähtöpaine: 3 bar.
• Minimipainehäviö: 1 bar.
• Veden enimmäislämpötila EN 1567:n mukaan: 30 °C.
• Veden enimmäislämpötila 10 barin paineessa: 70 °C.
• Runko: sinkkikadon kestävä messinki.
• Kalvo ja tiivisteet: EPDM.
• Säätöasteikko: integroitu.
• Liitäntä painemittarille: kyllä.
• Painemittari: ei sisälly.

Veden paineen vakaa hallinta

Resideo D05FS -venttiilin päätehtävä on alentaa verkostosta tuleva korkea tai vaihteleva paine asennuksessa alemmaksi ja hallituksi paineeksi. Näin se auttaa suojaamaan putkia, venttiilejä, hanoja, kodinkoneita ja muita komponentteja liiallisesta paineesta aiheutuvilta rasituksilta.

Kalvon ja jousen avulla toimiva paineentasoitus pitää lähtöpaineen käytännössä riippumattomana tulopaineen vaihteluista. Kun vettä kulutetaan ja lähtöpaine laskee, kalvon ja jousen välinen tasapaino avaa venttiiliä, kunnes asetettu paine palautuu.

Tämä paineen vakauttaminen auttaa lisäksi vähentämään vedenkulutusta ja virtausääniä asennuksessa, erityisesti verkoissa, joissa syöttöpaine on tarpeettoman korkea.

Säädettävä paine välillä 1,5–6 bar

Lähtöpainetta voidaan säätää manuaalisesti välillä 1,5–6 bar. Säätö tehdään venttiilin yläosassa olevasta säätöpyörästä, ja asteikko näyttää valitun arvon suoraan.

Venttiili toimitetaan tehdasasennossa 3 bariin säädettynä, mikä on monissa vesijärjestelmissä yleinen paine. Arvoa voidaan myöhemmin muuttaa järjestelmän tarpeiden mukaan, kunhan Resideon ilmoittamia käyttörajoja noudatetaan.

Maksimi sallittu tulopaine on 25 bar, ja määritellyn toiminnan edellyttämä minimipainehäviö on 1 bar.

Tasapainotettu istukka painevaihteluita vastaan

Tasapainotettu istukka on yksi D05FS-sarjan tärkeimmistä ominaisuuksista. Tulopaine ei vaikuta suoraan venttiilin avautumiseen tai sulkeutumiseen, joten syöttöverkon vaihtelut vaikuttavat vain vähän asetettuun lähtöpaineeseen.

Tämä auttaa pitämään olosuhteet tasaisempina asennuksessa, vaikka verkon paine vaihtelisi päivän aikana.

1 1/4" kierteiset liitännät ja DN32

Tuotenumero D05FS-11/4A tarkoittaa DN32-versiota, jossa on 1 1/4" ulkokierteiset liittimet sisään- ja ulostulossa. A-kirjaimella merkitty versio sisältää nämä liittimet, mikä helpottaa venttiilin liittämistä ja irrottamista asennus- tai huoltotöissä.

Tälle koolle Resideo ilmoittaa Kvs-arvoksi 7,3 m³/h, joka määrittää venttiilin hydraulisen läpäisykyvyn standardoiduissa olosuhteissa.

Sinkkikatoa kestävä messinkirakenne

Venttiilin runko on valmistettu sinkkikatoa kestävästä messingistä, joka soveltuu erityisesti jatkuvasti käyttöveden kanssa kosketuksissa oleviin komponentteihin. A-version liittimet on myös valmistettu messingistä.

Sisärakenne sisältää korkealaatuisesta synteettisestä materiaalista valmistetun patruunan, jossa on EPDM-kalvo, ja myös tiivisteet ovat EPDM:ää. Säätöjousi on terästä ja on käytön aikana erotettu käyttövedestä.

Resideo ilmoittaa käytettyjen materiaalien täyttävän UBA-vaatimukset ja että kokonaisuudella on ACS-sertifiointi. Sarjalla on myös DVGW-sertifiointi.

Vaihdettava sisäpatruuna

Säätöpatruuna voidaan vaihtaa kokonaan, mikä helpottaa huoltoa ja mahdollistaa tärkeimpien sisäosien käsittelyn ilman, että koko venttiilirunkoa tarvitsee vaihtaa.

Tämä rakenne helpottaa vesiasennusten määräaikaishuoltoa ja mahdollistaa olemassa olevan rungon ja liitäntöjen säilyttämisen, kun vain sisäosat on vaihdettava.

Valmius painemittarille

Resideo D05FS sisältää liitännän painemittarin asentamista varten, jolloin venttiilin jälkeinen säädetty paine voidaan tarkistaa suoraan. Painemittari ei sisälly tähän tuotteeseen ja se on hankittava erikseen tarvittaessa.

Integroitu säätöasteikko helpottaa alkuasetusta, ja painemittarin lisääminen mahdollistaa asennuksen todellisen käyttöpaineen tarkan tarkistamisen.

Maksimikäyttölämpötila

Käyttövesisovelluksissa EN 1567 -standardin mukaisesti Resideo ilmoittaa väliaineen enimmäislämpötilaksi 30 °C. Venttiili voi toimia jopa 70 °C:ssa, kun maksimipaine rajoitetaan 10 bariin, valmistajan teknisen tiedotteen mukaisesti.

Nämä rajoitukset on huomioitava valittaessa venttiiliä kylmävesiverkkoihin, kaupallisiin asennuksiin tai korkeampia lämpötiloja käyttäviin sovelluksiin.

Asennus vaakaan tai pystyyn

Venttiili voidaan asentaa sekä vaaka- että pystyasentoon. Pystyasennossa Resideo määrittää, että jousikotelo ja säätöpyörä on suunnattava ylöspäin.

Valmistaja suosittelee sulkuventtiilien asentamista ennen ja jälkeen venttiilin sekä paineenalennusventtiilin sijoittamista paikkaan, joka on suojattu jäätymiseltä ja helposti saavutettavissa tarkastusta, puhdistusta ja huoltoa varten.

Lisäksi suositellaan asentamaan suodatin paineenalennusventtiilin yläpuolelle, jotta asennuksessa mahdollisesti olevat hiukkaset eivät vaikuttaisi istukan ja sisäpatruunan toimintaan.

Hydrauliset asennussuositukset

Oikean toiminnan varmistamiseksi Resideo määrittää suoran putkiosuuden, jonka pituus on 5 kertaa nimellishalkaisija venttiilin jälkeen, EN 806-2:n mukaisesti. DN32-mallissa valmistaja ilmoittaa lisäksi vähimmäisetäisyydeksi seinästä 60 mm putken akselista mitattuna.

Venttiili on asennettava rungossa osoitetun virtaussuunnan mukaisesti ja niin, että säätöpyörään ja painemittariliitäntään on riittävästi tilaa.

Resideo D05FS-11/4A:n mitat

• R-liitäntä: 1 1/4".
• Nimellishalkaisija: DN32.
• Kokonaispituus L: 207 mm.
• Rungon pituus I: 115 mm.
• Korkeus H: 178 mm.
• Mitta h: 147 mm.
• Paino: noin 2,20 kg.

Resideo D05FS-11/4A -paineenalennusventtiilin tekniset tiedot

• Valmistaja: Resideo.
• Tuotesarja: Braukmann D05FS.
• Tuotenumero: D05FS-11/4A.
• Väliaine: käyttövesi.
• Toimintaperiaate: jousitoiminen paineenalennusventtiili tasapainotetulla istukalla.
• Liitäntä: R 1 1/4".
• DN: 32.
• Liittimet: ulkokierre sisään- ja ulostulossa.
• Kvs: 7,3 m³/h.
• Maksimi tulopaine: 25 bar.
• Lähtöpainealue: 1,5–6 bar.
• Tehdasasetus: 3 bar.
• Minimipainehäviö: 1 bar.
• Maksimilämpötila EN 1567:n mukaan: 30 °C.
• Maksimilämpötila 10 barissa: 70 °C.
• Ympäristön minimilämpötila: 5 °C.
• Ympäristön maksimilämpötila: 55 °C.
• Runko: sinkkikatoa kestävä messinki.
• Liittimet: messinki.
• Jousikotelon ja säätimen materiaali: korkealaatuinen synteettinen materiaali.
• Säätöjousi: teräs.
• Kalvo: EPDM.
• Tiivisteet: EPDM.
• Säätöasteikko: integroitu.
• Painemittariliitäntä: integroitu.
• Painemittari mukana: ei.
• Asennus: vaaka- tai pystyasennossa valmistajan ohjeiden mukaisesti.
• Sertifioinnit: DVGW ja ACS.

Suoja käyttövesiasennuksille

Resideo D05FS-11/4A -paineenalennusventtiili mahdollistaa paineen alentamisen ja vakauttamisen käyttövesiverkoissa kompaktilla ja säädettävällä mekaanisella ratkaisulla. Sen 1 1/4" liitäntä, DN32-koko, 7,3 m³/h Kvs-arvo ja 1,5–6 bar säätöalue tekevät siitä sopivan kotitalous-, kaupallisiin ja teollisiin asennuksiin, joissa komponentit on suojattava korkealta tai vaihtelevalta paineelta.

Tasapainotettu istukka, vaihdettava sisäpatruuna, selkeä säätöasteikko ja valmius painemittarille helpottavat sekä käyttöönottoa että myöhempää valvontaa ja huoltoa.
