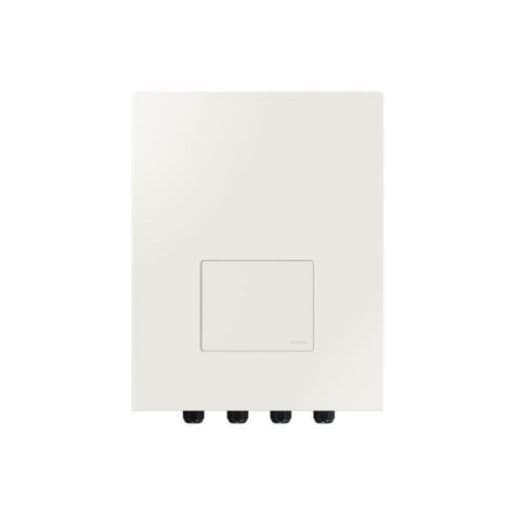

Samsung MIM-E03CN kaskadiohjaussarja

Samsung MIM-E03GN on erityinen ohjaussarja Samsung EHS Mono -ulkoyksiköiden integrointiin ilman sisäänrakennettua kiertovesipumppua osaksi kaskadissa toimivaa aerotermiajärjestelmää. Se toimii yhdessä Samsung MCM-D3E0N -kaskadin keskusohjaimen kanssa ja mahdollistaa sen, että jokainen yhteensopiva ulkoyksikkö kommunikoi ja toimii koordinoidusti suuritehoisissa lämmitys-, jäähdytys- ja käyttövesiasennuksissa.

Samsungin mukaan yksi MIM-E03GN tulee asentaa jokaista yhteensopivaa ulkoyksikköä kohden, joka tarvitsee ohjaussarjan. Tällä arkkitehtuurilla kaskadijärjestelmä voi hallita jopa 8 EHS Mono -lämpöpumppua ja saavuttaa enintään 128 kW:n kokonaistehon, tarjoten ratkaisun erityisesti kerrostaloihin, suuriin omakotitaloihin ja kaupallisiin kohteisiin, joissa tarvitaan suurempaa lämpökapasiteettia.

Erityinen sarja Samsung EHS -kaskadijärjestelmiin

MIM-E03GN on kehitetty nimenomaan Samsungin uutta kaskadiohjausjärjestelmää varten. Sen tehtävänä on toimia kunkin yhteensopivan EHS Mono -ulkoyksikön ohjausliittymänä silloin, kun yksikössä ei ole integroitua pumppua, ja mahdollistaa sen liittäminen pääohjaimeen MCM-D3E0N.

Samsung ilmoittaa selvästi, että MIM-E03GN on tarkoitettu kaskadijärjestelmään liitettäville ulkoyksiköille, eikä muita ohjaussarjoja tule käyttää korvaavina osina tässä kokoonpanossa.

Jopa 8 lämpöpumppua ja 128 kW tehoa

Kun MIM-E03GN:ää käytetään yhdessä MCM-D3E0N-kaskadiohjaimen kanssa, järjestelmä voi hallita jopa 8 Samsung EHS Mono -ulkoyksikköä. Kun yksiköiden teho on enintään 16 kW, kokonaiskapasiteetti voi nousta 128 kW:iin.

Tämä modulaarinen kokoonpano mahdollistaa käytettävissä olevan tehon sovittamisen rakennuksen lämpötarpeeseen. Järjestelmä voi ohjata eri lämpöpumppujen toimintaa tarpeen mukaan, jolloin kaikkien yksiköiden ei tarvitse käydä samanaikaisesti, ellei se ole tarpeen.

Modulaarinen toiminta ja kuormanjaon hallinta

Samsungin kaskadiratkaisu on suunniteltu moduloimaan kokonaiskapasiteettia lämmitys-, jäähdytys- tai käyttövesitarpeen mukaan. Pääohjain koordinoi liitettyjä ulkoyksiköitä ja jakaa kuorman niiden kesken, jotta tuotanto vastaa asennuksen tarpeita.

Samsung sallii eritehoisten ulkoyksiköiden yhdistämisen, kunhan ne kuuluvat samaan tuoteryhmään. Esimerkiksi EHS Mono R290 -järjestelmässä voidaan yhdistää saman perheen eri kapasiteetteja.

Samaan kaskadiin ei saa sekoittaa keskenään yhteensopimattomia eri tuoteryhmiä. Yksiköiden valinta on tehtävä Samsungin yhdistelmätaulukoiden ja teknisten ohjeiden mukaisesti.

Yhteensopiva eri EHS Mono -sarjojen kanssa

Samsungin kaskadijärjestelmä tukee useita EHS Mono -lämpöpumppuperheitä. MIM-E03GN:ää käytetään yhteensopivissa yksiköissä, jotka tarvitsevat yksilöllisen ohjaussarjan liitettäväksi keskusohjaimeen.

• Samsung EHS Mono R32: yhteensopiva kaskadijärjestelmän kanssa MIM-E03GN:n kautta mallista riippuen.
• Samsung EHS Mono HT Quiet: yhteensopiva kaskadijärjestelmän kanssa MIM-E03GN:n kautta.
• Samsung EHS Mono R290: yhteensopiva MIM-E03GN:n kautta versioissa ilman integroitua pumppua.
• Samsung EHS Mono R290 integroidulla pumpulla: ei tarvitse MIM-E03GN:ää.

Samsungin mukaan R290 Mono -yksiköt, joissa on integroitu pumppu, voidaan liittää kaskadijärjestelmään ilman tätä ohjaussarjaa, koska niissä on tarvittavat komponentit valmiiksi sisäänrakennettuina.

Pääohjain MCM-D3E0N tarvitaan

MIM-E03GN ei yksinään ole asennuksen pääohjain. Sen tehtävänä on liittää yksi ulkoyksikkö kaskadijärjestelmään. Kokonaisuuden hallinnasta vastaa Samsung MCM-D3E0N, joka toimii keskusohjaimena.

Asennuksissa, joissa on useita ulkoyksiköitä ilman sisäänrakennettua pumppua, käytetään yhtä MIM-E03GN:ää jokaista lämpöpumppua kohden, kun taas yksi MCM-D3E0N huolehtii koko järjestelmän koordinoinnista.

Lämmitys, jäähdytys ja käyttövesi

Samsungin EHS Cascade -järjestelmä on suunniteltu hallitsemaan lämmitys-, jäähdytys- ja käyttöveden tuotantoasennuksia. Tämä mahdollistaa useiden lämpöpumppujen käytön yhtenä koordinoituna järjestelmänä ja niiden toiminnan mukauttamisen rakennuksen lämpötarpeeseen.

Kaskadiohjain voi lisäksi hallita kahta erillistä lämmitysvyöhykettä ja tukee muiden lämpölähteiden integrointia hybridijärjestelmien toteuttamiseksi, kunhan projekti täyttää Samsungin määrittämät ehdot ja hydrauliset kaaviot.

Parempi toimintavarmuus

Useista kaskadiin liitetyistä lämpöpumpuista koostuva asennus tarjoaa modulaarisen arkkitehtuurin verrattuna yhteen suuren tehon koneeseen perustuvaan ratkaisuun. Samsung on suunnitellut järjestelmän niin, että tietyissä vikatilanteissa ohjain voi erottaa viallisen yksikön ja pitää muut käytettävissä olevat yksiköt toiminnassa.

Tämä strategia auttaa säilyttämään lämpötuotannon samalla kun vikaantunutta yksikköä huolletaan, ja se on erityisen hyödyllinen rakennuksissa, joissa lämmityksellä tai käyttöveden tuotannolla on suuri merkitys.

Integrointi Modbusin ja yhdistettyjen järjestelmien kanssa

MIM-E03GN:n kanssa käytettävä MCM-D3E0N-keskusohjain on yhteensopiva Modbus-tiedonsiirron kanssa, mikä helpottaa sen integrointia ulkoisiin rakennusautomaatio- ja hallintajärjestelmiin.

Kaskadialusta tarjoaa myös yhteensopivuuden EHS Cloudin ja SmartThingsin kanssa Samsungin määrittelemissä firmware-versioissa. Nämä toiminnot kuuluvat kaskadiohjausjärjestelmään ja voivat vaatia internet-yhteyden, Samsung-tilin sekä lisäviestintäkomponentteja asennuskokoonpanosta riippuen.

Virtausanturi mukana

MIM-E03GN:n toimitukseen sisältyy virtausanturi, jossa on 1,5 metrin kaapeli. Tämä osa mahdollistaa ulkoyksikköön liittyvän veden virtauksen valvonnan ja on yksi tarvittavista komponenteista lämpöpumpun oikeaan integrointiin kaskadin hydraulijärjestelmään.

Toimitukseen sisältyvät myös tarvittavat putkiliittimet sarjan hydraulista liittämistä varten sekä kiinnitystarvikkeet ja tiivisteet.

Samsung MIM-E03GN:n toimitussisältö

• Ohjaussarja: Samsung MIM-E03GN.
• Virtausanturi: 1 kpl, kaapeli 1,5 m.
• Oikea putkiliitin: ulkohalkaisija 28 mm, 1 kpl.
• Vasen putkiliitin: ulkohalkaisija 28 mm, 1 kpl.
• Kiinnitystarvikkeet: 2 kpl.
• O-renkaat: 2 kpl.

Mitat ja syöttö

MIM-E03GN on seinäkiinnitteinen ja sen mitat ovat 380 x 480 x 150 mm, ja nettopaino on noin 6,7 kg. Sen sähkösyöttö on yksivaiheinen 230 V ja 50 Hz.

Järjestelmän tiedonsiirto käyttää erityistä ohjauskaapelointia, joka on asennettava Samsungin asennusoppaan mukaisia poikkipintoja, reittejä ja vaatimuksia noudattaen.

Samsung MIM-E03GN:n tekniset tiedot

• Merkki: Samsung.
• Viite: MIM-E03GN.
• Tyyppi: ohjaussarja EHS-kaskadijärjestelmään.
• Käyttökohde: yhteensopivat Samsung EHS Mono -ulkoyksiköt ilman integroitua pumppua.
• Yhteensopiva pääohjain: MCM-D3E0N.
• Tarvittavien sarjojen määrä: 1 jokaista yhteensopivaa ulkoyksikköä kohden, joka tarvitsee Control Kitin.
• Ulkoyksiköiden enimmäismäärä kaskadiohjainta kohden: 8.
• Kaskadijärjestelmän enimmäisteho: jopa 128 kW, kun käytössä on 8 x 16 kW yksikköä.
• Syöttö: yksivaiheinen, 230 V, 50 Hz.
• Ilmoitettu tiedonsiirtokaapelin poikkipinta: 0,75 mm².
• Suoraan yhden MIM-E03GN:n hallitsemien yksiköiden määrä: 1.
• Virtausanturi: sisältyy.
• Virtausanturin kaapelin pituus: 1,5 m.
• Hydrauliset liittimet mukana: 2 x Ø28 mm ulkohalkaisija.
• Mitat: 380 x 480 x 150 mm.
• Nettopaino: noin 6,7 kg.
• Asennus: seinäkiinnitteinen.

Yhteensopivuus kaskadiasennuksessa

Samsung määrittää, että yhden MCM-D3E0N-ohjaimen enimmäismäärä ulkoyksiköitä on kahdeksan. Käytettävien yksiköiden tulee kuulua samaan tuoteryhmään, vaikka saman perheen sisällä voidaan käyttää eri tehoja.

Esimerkiksi eri tehoisia yhteensopivia EHS Mono R290 -yksiköitä voidaan yhdistää samaan asennukseen, mutta R290-, R32- ja HT Quiet -yksiköitä ei saa vapaasti sekoittaa yhteen ainoaan kaskadiin.

Samsung EHS Mono R290 -yksiköt, joissa on integroitu kiertovesipumppu, voivat toimia suoraan kaskadiohjaimen kanssa eivätkä tarvitse MIM-E03GN:ää. Sen sijaan yhteensopivat yksiköt ilman integroitua pumppua käyttävät tätä sarjaa yksilöllisenä liittymänä järjestelmään.

Ratkaisu suuritehoisiin aerotermia-asennuksiin

Samsung MIM-E03GN mahdollistaa useiden yhteensopivien EHS Mono -lämpöpumppujen muuttamisen modulaariseksi, MCM-D3E0N-ohjaimen hallitsemaksi kokonaisuudeksi. Tämän arkkitehtuurin avulla voidaan saavuttaa jopa 128 kW kahdeksalla yksiköllä, sovittaa teho asteittain tarpeen mukaan ja saada enemmän joustavuutta kuin yhteen suuren kapasiteetin yksikköön perustuvassa ratkaisussa.

Ominaisuuksiensa ansiosta se on erityisen sopiva kerrostaloihin, kaupallisiin kohteisiin ja keskitettyihin aerotermiahankkeisiin, joissa on tarpeen yhdistää useita Samsung EHS Mono -lämpöpumppuja.

Tärkeää: MIM-E03GN on yksittäinen ohjaussarja kaskadijärjestelmää varten, eikä se korvaa pääohjainta MCM-D3E0N. Jokaisen ulkoyksikön tarkka yhteensopivuus on tarkistettava ennen asennuksen suunnittelua. ClimateHub ja Hydro Unit eivät ole yhteensopivia tämän kaskadiratkaisun kanssa Samsungin nykyisen dokumentaation mukaan.
