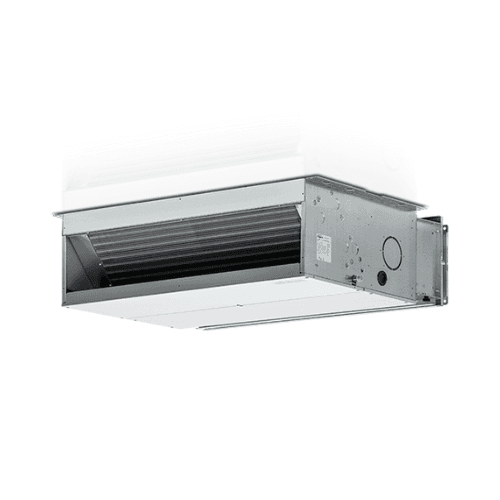

Galletti UTN 19A kanavapuhallinkonvektori, 2 putkea, 7,7 kW viilennys / 7,5 kW lämmitys

Galletti kanavapuhallinkonvektori UTN 19A, viitenumero UT19A0L00000N0A, on korkeatehoinen kanavoitava hydroninen päätelaite 2-putkijärjestelmiin. Siinä on 4-rivinen lämmönvaihdin, kaksipuoleisesti imevät keskipakopuhaltimet ja 3-nopeuksinen sähkömoottori, jotka tuottavat jopa 1.577 m³/h ilmavirran ja jopa 62 Pa käyttökelpoisen staattisen paineen.

Sen erittäin joustava asennus mahdollistaa sijoittamisen sekä vaaka- että pystyasentoon, mikä helpottaa integrointia alakattoihin, teknisiin tiloihin ja kanavistoihin. Konfiguraatio UT19A0L00000N0A toimitetaan vasemmanpuoleisilla hydrauliikkaliitännöillä ja ilman lisälämmönvaihdinta, venttiiliä, ohjauspaneelia, antureita tai suodatinta, jolloin laite voidaan täydentää kuhunkin projektiin sopivilla lisävarusteilla.

Galletti UTN 19A -kanavapuhallinkonvektori 2-putkijärjestelmiin

UTN 19A on suunniteltu hydronisiin asennuksiin, joissa generaattorilta tuleva kylmä tai lämmin vesi kiertää yhden pääkierukan kautta.

2-putkijärjestelmässä samaa hydrauliikkapiiriä käytetään vuorotellen jäähdytykseen tai lämmitykseen vuodenajan ja syötetyn veden lämpötilan mukaan.

Oikein mitoitettuna se voidaan integroida esimerkiksi seuraaviin järjestelmiin:

• Ilma-vesilämpöpumput.
• Vesijäähdyttimet.
• Kattilat.
• Keskitetyt hydroniset järjestelmät.
• Asuin- ja toimitilojen kanavistoilmastointijärjestelmät.

Korkean suorituskyvyn A-versio

Gallettin nimikkeistössä kirjain A tarkoittaa kanavoitavaa korkean suorituskyvyn versiota.

UTN 19A:ssa pääkierukka käyttää 4-rivistä lämmönvaihtoa, jossa on kupariputket ja alumiinilamellit mekaanisesti paisutettuna suuren lämmönsiirtopinnan saavuttamiseksi.

3-nopeuksinen sähkömoottori

Konfiguraatiokoodi sisältää tyypin 0 moottorin, jonka Galletti määrittelee 3-nopeuksiseksi sähkömoottoriksi.

Moottori on asennettu tärinänvaimentimille, siinä on pysyvä kondensaattori ja käämin lämpösuoja, ja se on suoraan kytketty keskipakopuhaltimien kokonaisuuteen.

Eri nopeudet mahdollistavat ilmavirran, lämpötehon, käytettävissä olevan paineen ja äänitason samanaikaisen mukauttamisen asennuksen tarpeisiin.

Jopa 1.577 m³/h ilmavirta

Galletti UTN 19A:n virallinen tekninen tietolomake ilmoittaa seuraavat nimelliset ilmavirrat:

• Miniminopeus: 1.166 m³/h.
• Keskinopeus: 1.500 m³/h.
• Maksiminopeus: 1.577 m³/h.

Tämä alue mahdollistaa toiminnan säätämisen kanaviston painehäviöiden ja ilmastoitavan tilan tarvitseman ilmamäärän mukaan.

Jopa 62 Pa käyttökelpoinen staattinen paine

Käytettävissä oleva paine vaihtelee myös valitun nopeuden mukaan:

• Miniminopeus: 38 Pa.
• Keskinopeus: 50 Pa.
• Maksiminopeus: 62 Pa.

Näitä arvoja tulee käyttää kanaviston oikeaan mitoitukseen ottaen huomioon kanavien, mutkien, siirtymien, suodattimien, säleikköjen ja diffuusorien aiheuttamat painehäviöt.

Nykyiset jäähdytystehot

Galletti julkaisee tällä hetkellä UTN 19A:n jäähdytystehot vedellä 7/12 °C ja sisään tulevalla ilmalla 27 °C kuivapallolämpötilassa ja 19 °C märkälämpötilassa, EN 1397:2021 -standardin mukaisesti.

• Kokonaisjäähdytysteho miniminopeudella: 7,34 kW.
• Kokonaisjäähdytysteho keskinopeudella: 9,17 kW.
• Kokonaisjäähdytysteho maksiminopeudella: 10,1 kW.

Julkaistu aistittava jäähdytysteho on:

• Miniminopeus: 5,43 kW.
• Keskinopeus: 6,81 kW.
• Maksiminopeus: 8,83 kW.

Todelliset suoritusarvot riippuvat veden tulo- ja lähtölämpötiloista, ilman olosuhteista, hydrauliikan virtaamasta ja valitusta nopeudesta.

Nykyiset lämmitystehot

Lämmityksessä viralliset nykyarvot määritetään vedellä 45/40 °C ja sisään tulevalla ilmalla 20 °C.

• Lämpöteho miniminopeudella: 7,94 kW.
• Lämpöteho keskinopeudella: 9,96 kW.
• Lämpöteho maksiminopeudella: 11,0 kW.

Nämä alhaisen veden lämpötilan testausolosuhteet ovat erityisen tärkeitä nykyaikaisissa lämpöpumpulla syötetyissä hydronisissa järjestelmissä.

Hydrauliikan virtaama jäähdytyksessä

Nimellisissä jäähdytysolosuhteissa Galletti ilmoittaa:

• Miniminopeus: 1.266 l/h.
• Keskinopeus: 1.582 l/h.
• Maksiminopeus: 1.749 l/h.

Pääkierukan vastaavat painehäviöt ovat:

• Minimi: 20 kPa.
• Keskitaso: 31 kPa.
• Maksimi: 36 kPa.

Hydrauliikan virtaama lämmityksessä

Vedellä 45/40 °C virallinen taulukko ilmoittaa:

• Miniminopeus: 1.365 l/h.
• Keskinopeus: 1.715 l/h.
• Maksiminopeus: 1.857 l/h.

Vastaavat hydrauliikan painehäviöt ovat:

• Minimi: 22 kPa.
• Keskitaso: 29 kPa.
• Maksimi: 34 kPa.

3/4" hydrauliikkaliitännät

UTN 19A käyttää 3/4" hydrauliikkaliitäntöjä pääkierukassa.

Viite UT19A0L00000N0A sisältää erityisesti pääkierukan liitännät vasemmalla puolella Gallettin virallisen konfiguraattorin mukaisesti.

Sarjan kierukka mahdollistaa erilaisia asetteluja pyydetyn kokoonpanon mukaan, joten kaupallisen viitteen mukainen suuntaus on huomioitava.

Ilman lisäkierukkaa

Viite ei sisällä toista lämmönvaihtokierukkaa, mikä vahvistaa sen 2-putkijärjestelmän kokoonpanon.

4-putkiasennuksissa Galletti käyttää erillistä lisäkierukkaa, jotta kylmä- ja lämminvesipiirit voidaan käyttää samanaikaisesti; tämä kokoonpano ei vastaa tätä viitettä.

Ilman tehdasasenteista vesiventtiiliä

UT19A0L00000N0A -koodaus osoittaa, että säädinventtiili ei sisälly perustoimitukseen.

Galletti tarjoaa lisävarusteina 2- ja 3-tieventtiilejä sekä paineesta riippumattomia venttiilejä eri toimilaitetyypeillä.

Venttiiliä ei tule pitää mukana toimitettuna, ellei sitä lisätä erikseen tilaukseen.

Ilman sisäänrakennettua ohjauspaneelia

Kokoonpano toimitetaan myös ilman ohjauspaneelia tehtaalta.

UTN-sarja tukee useita valinnaisia säätöratkaisuja, muun muassa:

• Elektromekaaniset ohjaimet.
• TED-elektroniset ohjaimet.
• LED503.
• MY COMFORT.
• EVO-alusta.
• EVOBOARD-kortit.

Tämä mahdollistaa säätimen valinnan hydrauliikkasuunnittelun ja projektin automaatiojärjestelmän mukaan.

Ilman vakiovarusteisia lisäantureita

Viitekoodi määrittää myös, että lisäantureita ei sisälly.

Galletti tarjoaa valinnaisesti antureita:

• Ilman lämpötila.
• Veden lämpötila.
• Kosteus.
• Ilman, veden ja kosteuden yhdistelmät.

Ilman ilmansuodatinta

Konfiguraattorin kirjain N määrittää tämän version ilman suodatinta.

Kun projekti vaatii suodatusta, Galletti tarjoaa valinnaisia moduuleja:

• Tasosuodatin luokka G2.
• Aaltosuodatin luokka G4.

Suodatinmoduuli tulee valita lisävarusteena ja mitoittaa sen painehäviö huomioiden.

Kaksipuoleisesti imevät keskipakopuhaltimet

UTN käyttää kaksipuoleisesti imeviä keskipakopuhaltimia, joiden suunnittelu on optimoitu melupäästöjen vähentämiseen.

Puhaltimet on tasapainotettu staattisesti ja dynaamisesti tärinän ja moottorin akselille siirtyvien rasitusten minimoimiseksi.

Puhaltimen sähkönkulutus

Ottoteho vaihtelee nopeuden mukaan:

• Miniminopeus: 290 W.
• Keskinopeus: 380 W.
• Maksiminopeus: 505 W.

Nimellinen sähkösyöttö on 230 V yksivaiheinen 50 Hz.

Akustiset tiedot

UTN 19A:n sertifioitu kokonaisääniteho on:

• Miniminopeus: 61 dB(A).
• Keskinopeus: 67 dB(A).
• Maksiminopeus: 71 dB(A).

Säteilyn ja imun yhteenlaskettu ääniteho on 59 / 65 / 69 dB(A), kun taas puhalluksen ääniteho on 57 / 63 / 68 dB(A).

Tilassa koettava äänitaso riippuu myös kanaviston, alakaton, eristyksen, säleikköjen ja asennuksen rakenteellisten ominaisuuksien suunnittelusta.

Vaaka- tai pystyasennus

Yksi UTN-sarjan tärkeimmistä eduista on mahdollisuus vaaka- tai pystyasennukseen.

Galletti on sisällyttänyt kondenssiveden keräysjärjestelmän, joka on suunniteltu molempiin asentoihin, mikä helpottaa puhallinkonvektorin integrointia sekä alakattoihin että pystysuoriin teknisiin ratkaisuihin.

Säädettävä ilman imu

Imuasentoa voidaan muuttaa asennuksen aikana, mikä lisää joustavuutta paluuilman liittämisessä työmaalla käytettävissä olevaan kokoonpanoon.

Tämä ominaisuus helpottaa sovittamista olemassa oleviin kanaviin tai asennuksiin, joissa tekninen tila asettaa erityisiä rajoituksia.

Valmius ulkoilman tuontiin

Kotelossa on Ø100 mm:n esileikattu pyöreä aukko ulkoilman tuontia varten.

Tämä helpottaa korvausilman liittämistä, kun ilmanvaihto- ja ilmastointijärjestelmän kokonaisratkaisu sitä edellyttää.

Yhteensopiva suorakaide- ja joustavien kanavien kanssa

Sarja voidaan liittää lisävarusteilla seuraaviin:

• Suorakaiteen muotoiset kanavat.
• Ø200 mm pyöreät joustavat kanavat.

Galletti tarjoaa liitäntäpaneeleja, plenum-kammioita, liittimiä ja muita lisävarusteita puhallinkonvektorin sovittamiseksi erilaisiin ilmanjakojärjestelmiin.

Eristetty galvanoitu teräsrakenne

Kantava rakenne on valmistettu galvanoidusta teräslevystä ja siinä on sisäinen suljettusoluinen lämpö- ja akustinen eristys.

Eristys auttaa vähentämään äänen siirtymistä ja rajoittamaan kondenssin muodostumista laitteen ulkopinnoille.

Kupari- ja alumiinikierukka

Päävaihdin koostuu kupariputkista ja alumiinilamelleista, jotka on kiinnitetty paisutuksella.

19A-mallin 4-rivinen rakenne tarjoaa suuren vaihtopinnan sekä jäähdytys- että vesilämmityskäyttöön.

UTN 19A:n mitat ja paino

Virallinen mittapiirros kokoaa mallit 16D, 16A ja 19A samaan koteloon.

• Mitta A: 1.174 mm.
• Mitta B: 1.127 mm.
• Mitta C: 1.096 mm.
• Mitta D: 1.066 mm.
• Piirustuksessa ilmoitettu enimmäissyvyys: 559 mm.
• Korkeus: 280 mm.
• Paino: 49 kg.
• Kondenssiveden poisto vaakasuunnassa: 17 mm.
• Kondenssiveden poisto pystysuunnassa: 17 mm.

Mitat A, B, C ja D vastaavat teknisen piirustuksen erityisiä mittoja ja niitä tulee käyttää yhdessä Gallettin piirustuksen kanssa kiinnitysten, kanavien ja huoltotilojen määrittämiseksi.

Sarjan UTN saatavilla olevat lisävarusteet

Galletti tarjoaa lukuisia lisävarusteita puhallinkonvektorin sovittamiseksi kuhunkin projektiin:

• Imumoduulit G2- ja G4-suodattimilla.
• Imu- ja puhallussäleiköt.
• Paneelit suorakaidekanavaliitäntään.
• Liitännät Ø200 mm joustaviin kanaviin.
• 90° liittimet.
• 2- ja 3-tieventtiilit.
• Paineesta riippumattomat venttiilit.
• Elektroniset ja elektromekaaniset ohjaimet.
• Ilma-, vesi- ja kosteusanturit.
• Lisäkondenssivesialtaat.
• Kondenssiveden poistopumppusarja.
• Lisäsähkövastus.
• Ulkoilman ottoaukko.

Nämä osat ovat valinnaisia, eikä niitä tule pitää sisältyvinä viitteeseen UT19A0L00000N0A, ellei tilauksessa toisin mainita.

Galletti UT19A0L00000N0A:n tekniset ominaisuudet

• Merkki: Galletti.
• Sarja: UTN.
• Malli: UTN 19A.
• Viite: UT19A0L00000N0A.
• Tyyppi: kanavoitava hydroninen puhallinkonvektori.
• Hydrauliikkakonfiguraatio: 2-putkinen.
• Versio: A, korkea suorituskyky.
• Moottori: 3-nopeuksinen.
• Syöttö: 230 V / 1 vaihe / 50 Hz.
• Ilmavirta: 1.166 / 1.500 / 1.577 m³/h.
• Käyttökelpoinen staattinen paine: 38 / 50 / 62 Pa.
• Ottoteho: 290 / 380 / 505 W.
• Kokonaisjäähdytysteho nykyarvoilla: 7,34 / 9,17 / 10,1 kW.
• Aistittava jäähdytysteho: 5,43 / 6,81 / 8,83 kW.
• Kokonaislämpöteho nykyarvoilla: 7,94 / 9,96 / 11,0 kW.
• Pääkierukka: 4-rivinen.
• Kierukan materiaali: kupariputket ja alumiinilamellit.
• Hydrauliikkaliitännät: 3/4".
• Liitäntöjen puoli: vasen.
• Venttiili mukana: ei.
• Ohjauspaneeli mukana: ei.
• Valinnaiset anturit mukana: ei.
• Suodatin mukana: ei.
• Asennus: vaaka- tai pystyasento.
• Puhaltimet: kaksipuoleisesti imevät keskipakopuhaltimet.
• Valmius ulkoilmalle: Ø100 mm.
• Kokonaisääniteho: 61 / 67 / 71 dB(A).
• Mitta A: 1.174 mm.
• Enimmäissyvyys ilmoitettu: 559 mm.
• Korkeus: 280 mm.
• Paino: 49 kg.

Korkean suorituskyvyn ja joustavan asennuksen kanavapuhallinkonvektori

Galletti UTN 19A UT19A0L00000N0A yhdistää 4-rivisen kierukan, jopa 1.577 m³/h ilmavirran ja 62 Pa käytettävissä olevan paineen tarjoten kanavoitavan ratkaisun 2-putkisiin hydronisiin asennuksiin.

Sen mahdollisuus vaaka- tai pystyasennukseen, vasemmanpuoleiset liitännät, valmius ulkoilman tuontiin ja laaja lisävarustevalikoima mahdollistavat sen sovittamisen asuin- ja toimitilahankkeisiin, joissa on erilaisia jakelu- ja säätötarpeita.

Kokoonpano toimitetaan ilman venttiiliä, ohjausta, antureita tai suodatinta, jolloin ammattilainen voi valita nämä osat erikseen hydrauliikka- ja ohjausjärjestelmän ominaisuuksien mukaan.
