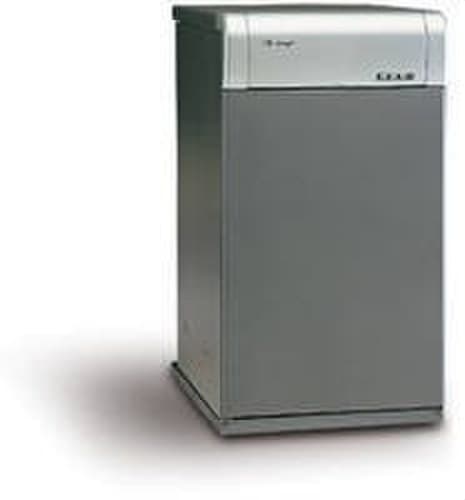

Domusa SIRENA MIX DUO HFD 30 öljykattila

Domusa SIRENA MIX DUO HFD 30 -öljykattila, viite TSIRM00F12, on matalalämpöinen yhdistelmäkattila, joka on suunniteltu tarjoamaan lämmityksen ja välittömän käyttöveden (KVV). Sen valurautainen runko, kattava hydrauliikkavarustus ja kaksoispumppujärjestelmä tekevät siitä erityisen sopivan kotitalouksien asennuksiin, joissa halutaan yhdistää lämmitys ja käyttöveden tuotanto yhteen laitteeseen.

Tämän mallin hyötyteho on 28,1 kW ja nimellinen lämpöteho 29 kW. Käyttöveden tuotanto on jopa 13,4 litraa/min 30 °C:n lämpötilaerolla, mikä tarjoaa välittömän vedensaannin ilman erillistä käyttövesivaraajaa.

Domusa SIRENA MIX DUO HFD 30:n tärkeimmät ominaisuudet

• Yhdistelmäöljykattila: tuottaa lämmityksen ja välittömän käyttöveden.
• Hyötyteho: 28,1 kW.
• Nimellinen lämpöteho: 29 kW.
• Käyttöveden tuotanto: jopa 13,4 litraa/min ΔT 30 °C.
• Valurautainen kattilarunko, suunniteltu tarjoamaan kestävyyttä ja vastustuskykyä öljyn palamisen olosuhteita vastaan.
• Matalalämpökattila kostealla palotilalla ja kolmella savukaasujen läpiviennillä.
• Kaksoispumppuun perustuva hydrauliikkajärjestelmä, jossa on lämmityspumppu ja käyttöveden primääripiirin pumppu.
• Energiatehokkuusluokka B sekä lämmityksessä että käyttöveden tuotannossa.
• KVV-kuormitusprofiili XL.
• Äänitaso 53 dB valmistajan energiamerkinnän mukaan.
• Malli on mukautettu ErP-vaatimuksiin ja vähäpäästöisiin NOx-päästöihin.
• Sähköinen/analoginen ohjaus tässä viitteessä, ilman elektronista ohjausta.

Lämmitys ja välitön käyttövesi yhdessä laitteessa

SIRENA MIX DUO HFD 30 kuuluu Domusan yhdistelmäkattilasarjaan, joka on suunniteltu kattamaan samanaikaisesti lämmityksen ja käyttöveden tarpeet. Välitön tuotantojärjestelmä mahdollistaa käyttöveden tuottamisen tarpeen mukaan ilman erillistä varaajaa tätä tarkoitusta varten.

Käyttöveden tuotantoa varten laitteessa on lämmönvaihdin ja erillinen pumppu käyttöveden primääripiiriä varten. Yhdessä virtauskytkimen ja virtaaman rajoittimen kanssa nämä komponentit mahdollistavat käyttöveden tarpeen hallinnan integroidusti itse kattilassa.

Valurautainen runko ja korkea lämpöhyötysuhde

Yksi SIRENA HFD -sarjan tunnusomaisista elementeistä on sen valuraudasta valmistettu kattilarunko. Domusa käyttää rakennetta, jossa on laaja lämmönvaihtopinta ja savukaasujen kulku kolmessa vaiheessa, mikä parantaa lämmön siirtymistä lämmityspiiriin.

Valurautainen rakenne tarjoaa lisäksi hyvän kestävyyden öljyn palamisesta syntyvää korroosiota vastaan, mikä auttaa pidentämään laitteen käyttöikää, kun asennus ja määräaikainen huolto tehdään oikein.

Kaksoispumppujärjestelmä

Domusa SIRENA MIX DUO HFD -kattila sisältää kaksoispumppuun perustuvan hydrauliikkapiirin. Toinen pumppu on tarkoitettu lämmityspiirille ja toinen käyttöveden tuotannon primääripiirille. Tämä rakenne erottaa molemmat toiminnot toisistaan ja kuuluu Domusan suunnitteluun, jonka tavoitteena on luotettava toiminta ja helppo huollettavuus.

Toimitukseen sisältyvä varustus

SIRENA MIX DUO HFD 30 sisältää vakiovarusteena suuren osan lämmitys- ja käyttövesiasennukseen tarvittavista komponenteista, mikä helpottaa asentajan työtä. Varustukseen kuuluvat muun muassa:

• Öljypoltin.
• Lämmityksen kiertovesipumppu.
• Käyttöveden primääripumppu.
• Käyttöveden tuotannon lämmönvaihdin.
• Lämmityksen paisunta-astia.
• Varoventtiili.
• Takaiskuventtiilit.
• Automaattinen ilmanpoistin.
• Täyttöventtiili.
• Tyhjennysventtiili.
• Virtauskytkin.
• Virtauskatkaisin.
• Käyttöveden virtaaman rajoitin.
• Öljynsuodatin ja polttimen liitosletkut.

Hiljainen toiminta

Domusa suunnittelee SIRENA HFD -sarjan äänieristetyiksi öljykattiloiksi. Kattilarunkoon ja vaippaan tehty eristys auttaa vähentämään käytön aikana syntyvää melua. SIRENA MIX DUO HFD 30:n virallinen energiamerkintä ilmoittaa äänitehoksi 53 dB.

Helppo asennus

Monien hydrauliikkakomponenttien tehdasasennus helpottaa asennusta ja vähentää järjestelmään lisättävien ulkoisten osien määrää. HFD 30 -mallissa käytetään 3/4" urospuolisia liitäntöjä lämmityksen meno- ja paluupuolelle sekä 1/2" urospuolisia liitäntöjä kylmän veden sisäänmenolle ja käyttöveden lähdölle.

Lisäksi Domusa ilmoittaa, että SIRENA HFD 30:n polttimen erityinen rakenne mahdollistaa savukaasujen poiston 80 mm:n eristämättömällä savuhormijärjestelmällä, myös tietyillä vaakasuorilla osuuksilla, aina valmistajan ohjeiden ja asennukseen sovellettavien määräysten mukaisesti.

Domusa SIRENA MIX DUO HFD 30:n tekniset tiedot

• Merkki: Domusa Teknik.
• Sarja: SIRENA HFD.
• Malli: SIRENA MIX DUO HFD 30.
• Viite: TSIRM00F12.
• Polttoaine: öljy.
• Tyyppi: matalalämpökattila.
• Käyttö: lämmitys ja välitön käyttövesi.
• Rungon materiaali: valurauta.
• Nimellinen lämpöteho: 29 kW.
• Hyödyllinen lämpöteho: 28,1 kW.
• Hyötyteho 30 %:lla: 8,9 kW.
• Lämmityksen kausihyötysuhde: 86 %.
• Energialuokka lämmityksessä: B.
• Energialuokka käyttövedessä: B.
• Käyttöveden kuormitusprofiili: XL.
• Käyttöveden tuotanto: 13,4 litraa/min ΔT 30 °C.
• Maksimikäyttöveden lämpötila: 60 °C.
• Lämmityksen lämpötilansäätö: 60–85 °C.
• Maksimi turvalämpötila: 110 °C.
• Lämmityspiirin enimmäispaine: 3 bar.
• Paisunta-astian tilavuus: 8 litraa.
• Polttimen säätö: ON/OFF.
• Sähkönsyöttö: 220–230 V, 50 Hz.
• Sähköteho: 200 W.
• Äänitaso: 53 dB.
• Lämmitysliitännät: 3/4" uros.
• KVV-liitännät: 1/2" uros.
• Arvioidut mitat: 840 x 456 x 650 mm (korkeus x leveys x syvyys).
• Bruttopaino: 122 kg.

Yhdistelmäöljykattila lämmitykseen ja lämpimään veteen

28,1 kW:n hyötytehon ansiosta Domusa SIRENA MIX DUO HFD 30 mahdollistaa lämmityksen ja välittömän käyttöveden tuotannon keskittämisen yhteen laitteeseen. Sen valurautainen runko, kaksoispumppujärjestelmä ja kattava hydrauliikkavarustus tekevät siitä vaihtoehdon sekä vanhojen öljykattiloiden korvaamiseen että uusiin asennuksiin, joissa tarvitaan matalalämpökattila integroidulla käyttövedellä.

Säätömahdollisuuksina sarja tukee lisävarusteita, kuten ajastinta ja Domusan ilmoittamia yhteensopivia huonesäätöratkaisuja. Lisävarusteiden valinta, hydrauliikka-asennus, palamistuotteiden poisto ja käyttöönotto on tehtävä valmistajan teknisen dokumentaation mukaisesti ja pätevän ammattilaisen toimesta.
