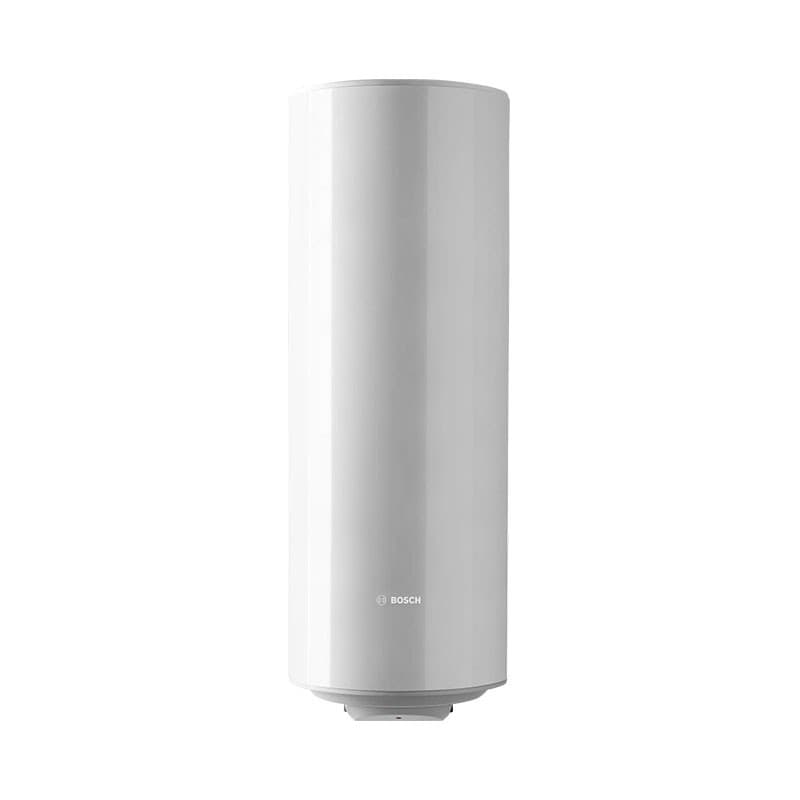

Bosch Tronic TR2000TF pystysuora sähköinen lämminvesivaraaja 500 litraa

Boschin sähkövaraaja Tronic TR2000TF 500 B, viitenumero 7736506216, on suuren kapasiteetin sähköinen varaaja, joka on suunniteltu kohteisiin, joissa käyttöveden tarve on erittäin suuri. Laitteessa on 500 litran hyötytilavuus, 6 000 W:n sähkövastus ja kolmivaiheinen 400 V syöttö. Se yhdistää suuren varastointikapasiteetin emaloituun terässäiliöön, magnesiumanodilla toteutettuun korroosiosuojaukseen sekä tehokkaaseen lämpöeristykseen.

Sen rakenne on suunniteltu pystyasennukseen lattialle, toisin kuin saman tuoteperheen pienemmän kapasiteetin mallit, jotka voidaan asentaa seinälle. Tronic TR2000TF 500 B sisältää manuaalisen lämpötilansäädön, G 1" -vesiliitännät, varoventtiilin sekä mukana toimitettavat galvaaniset eristeet, ja se on erityisen sopiva ratkaisu silloin, kun tarvitaan suuria määriä varastoitua käyttövettä.

Suuren kapasiteetin sähkövaraaja 500 litran säiliöllä

Bosch Tronic TR2000TF 500 B kuuluu Tronic-mallistoon, joka on tarkoitettu kohteisiin, joissa lämpimän käyttöveden kulutus on suuri.

Sen säiliö tarjoaa 500 litran hyötyvarastointitilavuuden, mikä mahdollistaa huomattavan käyttövesivarannon ja suurten kulutushuippujen tai useiden käyttöpaikkojen palvelemisen asennuksen mitoituksesta riippuen.

Virallinen energiatietolomake ilmoittaa lisäksi 40 °C:n sekoitetun veden (V40) määräksi 761 litraa, mikä on saatu energiamerkinnän standardoitujen testausolosuhteiden mukaisesti.

6 kW:n sähköteho

Varaaja sisältää 6 000 W:n sähkövastuksen varastoidun veden lämmittämiseen.

Tämä korkea teho on mitoitettu 500 litran säiliölle ja mahdollistaa ilmoitetun lämmitysajan, joka on noin 4 tuntia 50 minuuttia 50 °C:n lämpötilan nousulle.

Tarvittava todellinen lämmitysaika riippuu lähtölämpötilasta, asetetusta lämpötilasta, ympäristöolosuhteista sekä samanaikaisesta kulutuksesta lämmityksen aikana.

Kolmivaiheinen 400 V:n syöttö

Viitenumero 7736506216 vaatii 400 V:n ja 50 Hz:n kolmivaiheisen sähkösyötön.

Boschin tekninen dokumentaatio ilmoittaa nimellisvirraksi noin 8,7 A vaihetta kohden ja viitteelliseksi syöttökaapelin poikkipinnaksi 2,5 mm².

Tehon ja kolmivaihesyötön vuoksi sähköliitännän saa tehdä vain pätevä ammattilainen, ja suojaukset, johdinpoikkipinnat sekä katkaisulaitteet on mitoitettava valmistajan ohjeiden ja sovellettavan sähkömääräyksen mukaisesti.

Emaloitu terässäiliö

Varaaja on valmistettu emaloidusta terässäiliöstä, Boschin juomaveden varastointiin määrittelemien vaatimusten mukaisesti.

Emalointi suojaa veden kanssa kosketuksissa olevaa sisäistä metallipintaa ja on osa varaajan korroosiosuojausta.

Magnesiumanodi korroosiosuojaukseen

Tronic TR2000TF 500 B sisältää magnesiumsuojanodin, joka täydentää emaloidun säiliön korroosiosuojausta.

Anodi on kulutusosa, ja se on tarkastettava säännöllisesti varaajan huollon yhteydessä. Sen kunto ja vaihtoväli riippuvat muun muassa asennusveden laadusta ja koostumuksesta.

Tehokas lämpöeristys

Varaajassa käytetään CFC-vapaata polyuretaanilämpöeristystä varastoidun veden lämpöhäviöiden vähentämiseksi.

Tekninen dokumentaatio ilmoittaa eristeen paksuudeksi noin 49 mm ja vaipan lämpöhäviöiksi 2,72 kWh / 24 h.

Riittävä eristys auttaa säilyttämään veden lämpötilan pidempään ja vähentää energiaa, jota tarvitaan lämpöhäviöiden kompensoimiseksi silloin, kun vettä ei käytetä.

Säädettävä lämpötila 10–85 °C

Bosch Tronic TR2000TF 500 B:ssä on veden lämpötilan manuaalinen säätö.

Ohjekirjassa ilmoitettu säätöalue on noin 10–85 °C. Laite toimitetaan tehtaalta siten, että säädin on asetettu 65 °C:een.

Säädin sijaitsee laitteen alaosassa ja sen avulla lämpötilaa voidaan nostaa tai laskea käyttötarpeen mukaan.

Ylikuumenemissuoja

Säätötermostaatin lisäksi laitteessa on turvatermostaatti, joka suojaa varaajaa, jos lämpötila nousee epänormaalin korkeaksi.

Sähköisten ja hydraulisten turvalaitteiden oikea asennus on välttämätöntä asianmukaisen toiminnan varmistamiseksi.

Veden enimmäispaine 10 bar

Varaaja on suunniteltu kestämään käyttövesipiirin enimmäispaineen 10 bar.

Asennuksessa on oltava Boschin määrittelemät suoja- ja paineenhallintakomponentit, erityisesti silloin kun verkon paine voi nousta korkeaksi.

Varoventtiili mukana

Toimitukseen sisältyy 8 barin varoventtiili, joka suojaa varaajaa liialliselta paineen nousulta lämmityksen aikana.

Normaalin toiminnan aikana venttiilin kautta voi poistua pieni määrä vettä veden lämpölaajenemisen seurauksena. Poistoputki on asennettava valmistajan ohjeiden mukaisesti.

Galvaaniset eristeet mukana

Bosch toimittaa myös kaksi galvaanista eristintä vesiliitäntöjä varten.

Nämä osat auttavat rajoittamaan eri materiaalien välisiä sähkökemiallisia ilmiöitä ja ne on asennettava ohjekirjan mukaisesti.

G 1" -vesiliitännät

Kylmän veden tulo ja lämpimän käyttöveden lähtö käyttävät G 1" -kierreliitäntöjä.

• Kylmän veden tulo: G 1".
• Lämpimän veden lähtö: G 1".
• Enimmäispaine: 10 bar.
• Toimitukseen sisältyvä varoventtiili: 8 bar.

Pystyasennus lattialle

500 litran malli on suunniteltu erityisesti lattialle asennettavaksi pystymalliksi.

Suuren kokonsa ja painonsa vuoksi se on sijoitettava kestävälle, tasaiselle alustalle, joka kantaa pysyvästi täysin täytetyn varaajan kuorman.

Bosch ilmoittaa tyhjäpainoksi noin 160 kg ja täyspainoksi noin 660 kg.

Bosch Tronic TR2000TF 500 B:n mitat

Virallinen nykyinen dokumentaatio ilmoittaa ulkomitoiksi noin 1 838 mm korkeutta, 750 mm leveyttä ja 880 mm syvyyttä.

Ohjekirjan mittapiirroksessa näkyy noin 756 mm:n halkaisijaltaan oleva sylinterimäinen runko ja noin 879 mm:n enimmäismitta pohjassa varaajan rungosta ulkonevien osien vuoksi.

Nämä mitat on otettava huomioon suunniteltaessa kulkua tilaan, kuljetusta lopulliseen sijoituspaikkaan sekä myöhempää huoltotilaa.

Energialuokka C ja XL-kuormitusprofiili

Voimassa olevan virallisen energiamerkinnän mukaan TR2000TF 500 B:llä on XL-kuormitusprofiili ja energiatehokkuusluokka C.

Ilmoitetut ErP-tiedot ovat:

• Kuormitusprofiili: XL.
• Energialuokka: C.
• Veden lämmityksen energiatehokkuus: noin 38 %.
• Vuotuinen sähkönkulutus: 4 393 kWh/vuosi.
• Päivittäinen energiankulutus: 20,129 kWh.
• Sisäinen äänitehotaso: 15 dB.
• Hyötytilavuus: 500 litraa.
• 40 °C:n sekoitettu vesi, V40: 761 litraa.
• Tehdasasetus testaukseen: 65 °C.

IPX4-sähkösuojaus

Varaajalla on IPX4-suojausluokka ja se kuuluu sähkösuojaluokkaan I.

Laite on kytkettävä maadoitukseen, ja sähköasennuksessa on oltava valmistajan ja sovellettavien määräysten edellyttämät suojaukset ja katkaisulaitteet.

Suunniteltu käyttövedelle

Bosch Tronic TR2000TF 500 B on suunniteltu erityisesti käyttöveden lämmittämiseen ja varastointiin.

Se on asennettava paineistettuun käyttövesijärjestelmään ja valmistajan asennus-, käyttöönotto- ja huolto-ohjeiden mukaisesti.

Sähkövaraajan huolto

Laitteen hyvässä kunnossa pitämiseksi Bosch suosittelee säännöllisiä tarkastus-, puhdistus- ja huoltotoimenpiteitä.

Erityistä huomiota vaativia osia ovat magnesiumanodi, varoventtiili, säiliön sisäpinta, vastus sekä säätö- ja lämpösuojakomponentit.

Tarvittava huoltoväli voi vaihdella veden laadun, kovuuden, käyttölämpötilan ja käyttöolosuhteiden mukaan.

Bosch Tronic TR2000TF 500 B:n tekniset tiedot

• Merkki: Bosch / Junkers.
• Mallisto: Tronic 2000 T.
• Malli: TR2000TF 500 B.
• Viite: 7736506216.
• Tyyppi: sähköinen varaaja.
• Käyttö: käyttöveden tuotanto ja varastointi.
• Asennus: pystyasennus lattialle.
• Hyötytilavuus: 500 litraa.
• Nimellisteho: 6 000 W.
• Syöttö: 400 V kolmivaiheinen.
• Taajuus: 50 Hz.
• Virta: noin 8,7 A vaihetta kohden.
• Ohjekirjassa ilmoitettu kaapelin poikkipinta: 2,5 mm².
• Lämmitysaika ΔT 50 °C: 4 h 50 min.
• Säätöalue: 10–85 °C.
• Tehdasasetus: 65 °C.
• Enimmäispaine: 10 bar.
• Vesiliitännät: G 1".
• Säiliö: emaloitu teräs.
• Korroosiosuojaus: magnesiumanodi.
• Eristys: CFC-vapaa polyuretaani.
• Eristyspaksuus: noin 49 mm.
• Lämpöhäviöt: 2,72 kWh/24 h.
• Varoventtiili: 8 bar, mukana.
• Galvaaniset eristeet: 2 kpl mukana.
• Sähkösuojaluokka: I.
• Suojausluokka: IPX4.
• Kuormitusprofiili: XL.
• Energialuokka: C.
• Veden lämmityksen energiatehokkuus: 38 %.
• Vuotuinen kulutus: 4 393 kWh.
• Äänitehotaso: 15 dB.
• V40, 40 °C:n sekoitettu vesi: 761 litraa.
• Ulkomitat noin: 1 838 x 750 x 880 mm.
• Rungon halkaisija piirustuksen mukaan: noin 756 mm.
• Tyhjäpaino: 160 kg.
• Täyspaino: noin 660 kg.
• EAN: 4062321536183.

Suuri käyttövesivarasto suurkulutuskohteisiin

Bosch Tronic TR2000TF 500 B erottuu 500 litran hyötyvarastollaan ja 6 kW:n sähkötehollaan tarjoten ratkaisun, joka on erityisesti suunnattu kohteisiin, joissa tarvitaan suuri käyttövesivarasto.

Sen emaloitu säiliö, magnesiumanodi, lämpöeristys, varoventtiili, G 1" -liitännät ja 10–85 °C:n lämpötilansäätö muodostavat yhdessä tarvittavat ominaisuudet suuren kapasiteetin käyttövesiasennukseen, ja lattiamallinen rakenne poistaa tarpeen seinäkiinnitykselle, joka joutuisi kantamaan varaajan huomattavan painon.
