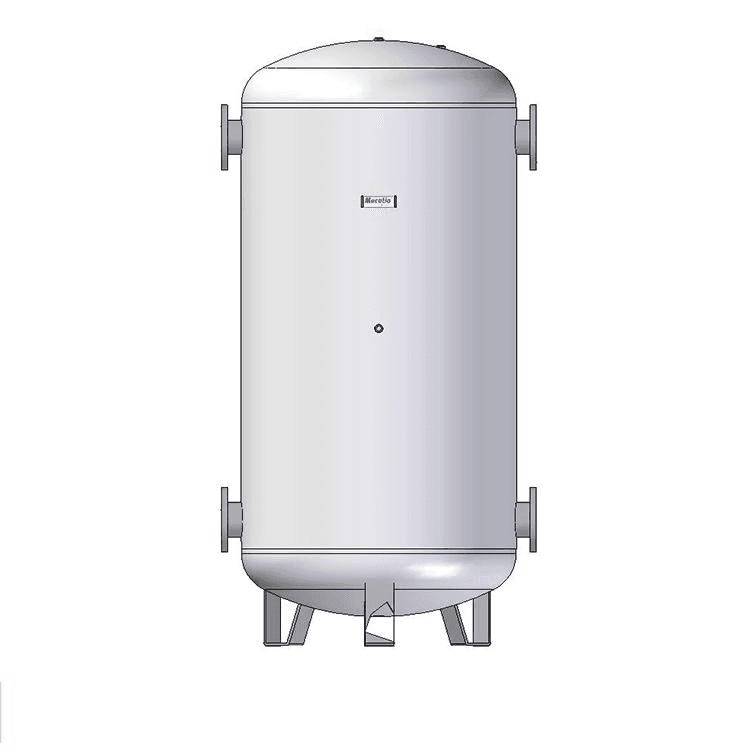

Mecalia DPAC/DI/MCL 150 litran lattiamallinen puskurisäiliö

Mecalia DPAC/DI/MCL 150 litran lattia-asennettava puskurivaraaja, viitenumero 06881, on suunniteltu keräämään kylmää tai kuumaa vettä lämmitys- ja ilmastointijärjestelmien primääripiiristä. Hiiliteräksestä valmistettu varaaja toimii enintään 3 barin paineessa ja jopa 90 °C:n lämpötilassa, ja se soveltuu erityisesti lämpöpumppu-, kattila-, aurinkoenergia- ja kylmävesilaitteistoihin.

Sen tehtävänä on kasvattaa järjestelmän vesitilavuutta ja lämpöinertiaa, auttaa vakauttamaan generaattorin toimintaa sekä varastoida lämpöenergiaa tilapäisesti. 150 litran malli on suunniteltu pystysuoraan lattia-asennukseen, siinä on HCFC-vapaasta ruiskutetusta jäykästä polyuretaanivaahdosta valmistettu eristys ja useita liitäntöjä, joiden avulla varaaja voidaan integroida erilaisiin hydraulisiin kytkentöihin.

150 litran puskurivaraaja lämmitykseen ja ilmastointiin

Mecalia DPAC/DI/MCL 150 on tarkoitettu toimimaan lämpöjärjestelmien primääripiirin vedellä. Sitä voidaan käyttää sekä kuuman että kylmän veden kanssa, joten se soveltuu lämmitys- ja jäähdytysjärjestelmiin.

Mecalian mainitsemia käyttökohteita ovat muun muassa:

• Lämpöpumput ja ilma-vesilämpöpumput.
• Kattilat.
• Lämmitysjärjestelmät.
• Ilmastointijärjestelmät vesijäähdyttimellä.
• Lämpöaurinkojärjestelmät.

Ei sovellu käyttövedelle

Mecalia ilmoittaa selvästi, että tämä varaaja ei sovellu käyttövedelle. Se on tarkoitettu yksinomaan suljettuihin lämmitys- tai ilmastointipiireihin.

Tämän vuoksi sitä ei saa käyttää juomaveden varaajana eikä suoraan kulutukseen tarkoitetun lämpimän käyttöveden varastointiin.

Valmistettu hiiliteräksestä

Varaajan runko on valmistettu hiiliteräksestä, joka on erityisen sopiva suljettuihin primääripiireihin.

Koska kyseessä on tekninen puskurivaraaja eikä käyttövesivaraaja, se ei tarvitse käyttöveden suoraan varastointiin tarkoitettujen säiliöiden lasitusta.

Enimmäiskäyttöpaine 3 bar

DPAC/DI/MCL 150 on suunniteltu 3 barin enimmäiskäyttöpaineelle.

Mecalia ilmoittaa, että asianmukaiset turvaventtiilit oikealla asetuspaineella on aina asennettava suoraan varaajaan ja asennusohjeita sekä sovellettavia määräyksiä on noudatettava.

Enimmäislämpötila 90 °C

Valmistajan ilmoittama enimmäiskäyttölämpötila on 90 °C.

Tämä lämpötila-alue mahdollistaa varaajan käytön sekä lämmitys- että jäähdytyspiireissä, kunhan muun järjestelmän komponenttien käyttörajat huomioidaan.

Erityisen hyödyllinen lämpöpumppujen kanssa

Lämpöpumppu- tai ilma-vesilämpöpumppuasennuksissa puskurivaraaja kasvattaa piirin kokonaisvesitilavuutta.

Oikein mitoitettuna tämä lisätilavuus voi auttaa vakauttamaan virtaamia ja lämpötiloja sekä vähentämään generaattorin liian lyhyitä käynnistys- ja pysäytyssyklejä.

Tarvittava kapasiteetti tulee määrittää lämpöpumpun valmistajan vaatimusten, asennetun tehon, olemassa olevan vesitilavuuden ja jakelujärjestelmän mukaan.

Soveltuu lämmitykseen ja jäähdytykseen

Varaaja voi varastoida kylmää tai kuumaa vettä primääripiiristä. Siksi sitä voidaan käyttää myös käännettävissä järjestelmissä, jotka toimivat talvella lämmityksellä ja kesällä jäähdytyksellä.

Mecalia mainitsee erikseen sen käytön ilmastointijärjestelmissä vesijäähdyttimellä.

Polyuretaaninen lämpöeristys

150 litran mallissa Mecalia käyttää lämpöeristeenä HCFC-vapaata ruiskutettua jäykkää polyuretaanivaahtoa.

Ulkopinta on skayta. Tämä eristävä vaippa auttaa vähentämään lämmönsiirtymistä ympäristöön sekä silloin, kun varaajassa on kuumaa vettä, että jäähdytyspiirissä käytettäessä.

Pystysuora lattia-asennus

Viite 06881 on suunniteltu erityisesti pystysuoraan lattia-asennukseen.

Sen ulkomitat ovat:

• Halkaisija: 500 mm.
• Korkeus: 1.310 mm.

Tämä rakenne mahdollistaa 150 litran puskuritilavuuden suhteellisen kompaktilla lattiapinta-alalla teknisissä tiloissa ja laitehuoneissa.

Paino 56 kg

DPAC/DI/MCL 150:n tyhjäpaino on noin 56 kg.

Veden täyttämisen jälkeen kokonaispaino kasvaa huomattavasti, joten varaaja on asennettava vakaalle, tasaiselle alustalle, jonka kantavuus riittää pysyvään kuormitukseen.

1½" hydrauliliitännät

Varaajassa on kahdeksan pääasiallista 1½" naaraskierteistä liitäntää, jotka on sijoitettu eri korkeuksille helpottamaan integrointia erilaisiin hydraulisiin kytkentöihin.

Mecalian teknisen piirustuksen mukaan näitä liitäntöjä käytetään esimerkiksi:

• Lämmityspiirin meno.
• Lämmityspiirin paluu.
• Meno generaattorilta tai kattilalta.
• Paluu generaattorille tai kattilalle.
• Ilmaus.
• Liitäntä sähköiselle lisälämmitysvastukselle.

Useat eri korkeuksilla sijaitsevat tulo- ja lähtöliitännät antavat joustavuutta varaajan kytkemiseen asentajan suunnitteleman hydraulisen kaavion mukaan.

Viisi 1/2" anturiliitäntää

Pääasiallisten hydrauliliitäntöjen lisäksi varaajassa on viisi 1/2" kierteistä liitäntää antureita varten.

Näihin liitäntöihin voidaan asentaa lämpötila-anturit eri korkeuksille varaajassa, kun järjestelmän säätö sitä edellyttää.

Liitäntä lisälämmitysvastukselle

Tekninen piirustus sisältää erillisen liitännän sähköiselle lisälämmitysvastukselle.

Tämä liitäntä mahdollistaa ratkaisut, joissa tarvitaan yhteensopiva lämmityselementti. Liitännän olemassaolo ei tarkoita, että sähkövastus sisältyisi varaajaan.

Auttaa lisäämään järjestelmän lämpöinertiaa

Kun piiriin lisätään 150 litraa vesitilavuutta, varaaja voi varastoida lämpöenergiaa tilapäisesti ja tasoittaa generaattorin ja lämmönluovuttimien välisiä nopeita lämpötilavaihteluita.

Tämä ominaisuus on erityisen hyödyllinen järjestelmissä, joissa vesimäärä on pieni, piirejä on useita, vyöhykkeitä ohjataan avautuvilla ja sulkeutuvilla venttiileillä tai generaattorit tarvitsevat vähimmäisvesitilavuuden toimiakseen oikein.

Mecalia 06881:n tekniset tiedot

• Merkki: Mecalia.
• Viite: 06881.
• Malli: DPAC/DI/MCL 150.
• Tyyppi: puskurivaraaja.
• Tilavuus: 150 litraa.
• Käyttökohde: lämmitys ja ilmastointi.
• Neste: kylmä tai kuuma vesi primääripiiristä.
• Soveltuu käyttövedelle: ei.
• Toiminta: suljettu piiri.
• Materiaali: hiiliteräs.
• Asennus: pystysuora lattia-asennus.
• Enimmäiskäyttöpaine: 3 bar.
• Enimmäiskäyttölämpötila: 90 °C.
• Pääasialliset hydrauliliitännät: 1½" naaras.
• Pääliitäntöjen määrä: 8.
• Apuliitännät antureille: 1/2".
• 1/2" liitäntöjen määrä: 5.
• Liitäntä lisälämmitysvastukselle: kyllä.
• Eristys: ruiskutettu jäykkä polyuretaanivaahto.
• HCFC-vapaa: kyllä.
• Ulkopinta: skay.
• Halkaisija: 500 mm.
• Korkeus: 1.310 mm.
• Tyhjäpaino: 56 kg.
• Yhteensopiva lämpöpumpun kanssa: kyllä.
• Yhteensopiva kattilan kanssa: kyllä.
• Yhteensopiva aurinkoenergian kanssa: kyllä.
• Soveltuu jäähdytykseen: kyllä.

Mecalia-puskurivaraaja ilma-vesilämpöpumppuun ja ilmastointiin

Mecalia DPAC/DI/MCL 150 tarjoaa 150 litraa lisävesitilavuutta lämmitys- ja jäähdytysjärjestelmiin, ja se on erityisen hyödyllinen ilma-vesilämpöpumpuissa, lämpöpumpuissa, kattiloissa ja aurinkoenergiajärjestelmissä.

Hiiliteräsrakenne, 3 barin enimmäispaine, jopa 90 °C:n lämpötila, kahdeksan 1½" pääliitäntää, useat anturiliitännät ja polyuretaanieristys helpottavat sen integrointia ammattimaisiin lämpöasennuksiin, joissa piirin inertiaa on kasvatettava.
