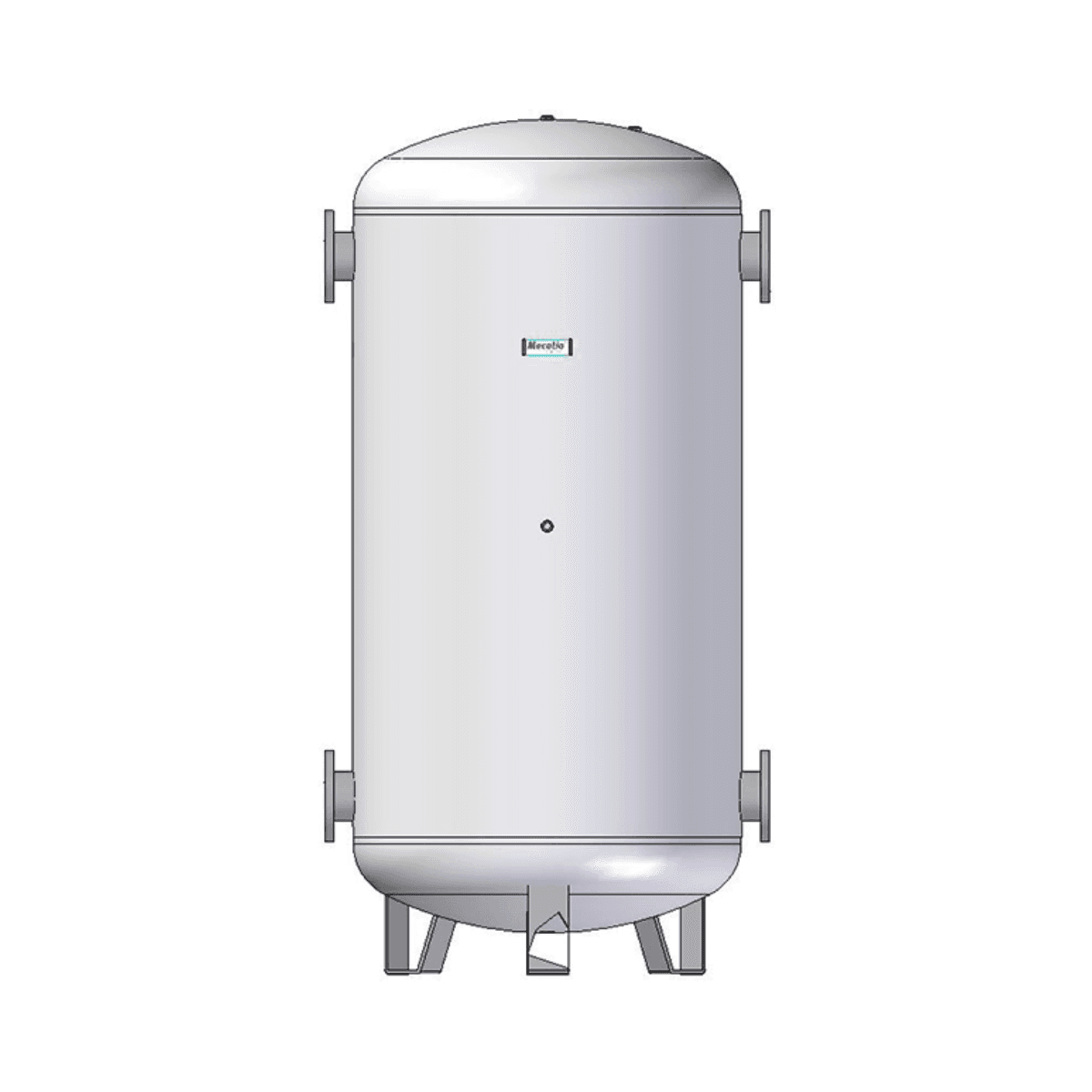

Mecalia DPI/DI 100 litran ruostumattomasta teräksestä valmistettu inertia-säiliö

Mecalia DPI/DI 100 litran inertiavarasto, viitenumero 02704, on suunniteltu keräämään kylmää tai kuumaa vettä primääripiiristä lämmitys- ja ilmastointijärjestelmissä. Se on valmistettu AISI 304 -ruostumattomasta teräksestä, siinä on lämpöeristys ja se on tarkoitettu pystyasennukseen lattialle.

Enimmäistyöpaine on 6 baaria ja käyttölämpötila-alue -10 ja 90 celsiusasteen välillä. Tämä säiliö lisää piirin käytettävissä olevaa vesitilavuutta ja auttaa varmistamaan vakaamman toiminnan lämpöpumppu-, kattila-, aurinkoenergia- tai kylmävesilaitteistoissa.

100 litran inertiavarasto lämmitykseen ja ilmastointiin

Mecalia DPI/DI 100 toimii varastotilavuutena asennuksen primääripiirissä. Sen tehtävänä on varastoida lämpöenergiaa kuuman tai kylmän veden muodossa ja tarjota reservi, jota voidaan käyttää silloin kun järjestelmä sitä tarvitsee.

Inertiavaraston lisääminen voi auttaa kasvattamaan käytettävissä olevaa hydraulista tilavuutta ja vakauttamaan järjestelmän toimintaa, erityisesti ilmastointi- ja lämmitysjärjestelmissä, joissa käytetään generaattoreina lämpöpumppuja, kattiloita tai aurinkojärjestelmiä.

Valmistettu AISI 304 -ruostumattomasta teräksestä

Säiliön runko on valmistettu AISI 304 -ruostumattomasta teräksestä, mikä tarjoaa kestävän rakenteen primääripiirin veden käyttöön.

Mecalia määrittelee tämän mallin käytettäväksi ainoastaan suljetuissa piireissä. Säiliö ei ole suunniteltu käyttöveden suoraan varastointiin, joten sitä tulee käyttää vain valmistajan ilmoittamissa hydraulisissa sovelluksissa.

Soveltuu kylmälle ja kuumalle vedelle

Säiliötä voidaan käyttää sekä kuuman että kylmän veden kanssa primääripiirissä. Sen käyttölämpötila on -10 ja 90 celsiusasteen välillä, mikä mahdollistaa sen integroinnin erilaisiin lämmitys- ja jäähdytyskokoonpanoihin.

Mecalian ilmoittamia sovelluksia ovat muun muassa jäähdytyskoneella varustetut ilmastointijärjestelmät, aurinkoenergiajärjestelmät, lämpöpumput ja kattilat.

6 baarin työpaine

Mecalia DPI/DI 100 on suunniteltu toimimaan enintään 6 baarin paineessa. Asennuksessa tulee aina olla asianmukaiset hydrauliset suojalaitteet, ja Mecalia korostaa nimenomaisesti varoventtiilien asentamista.

Asennuksen paineen, lämpötilan ja hydraulisen kokoonpanon tulee pysyä valmistajan asettamissa rajoissa.

Polyuretaaninen lämpöeristys

Säiliössä on ruiskutettu jäykkä polyuretaanivaahtoeristys, jonka ilmoitettu lämmönjohtavuus on 0,022 wattia metriä ja celsiusastetta kohti ja tiheys 45–50 kilogrammaa kuutiometriä kohti.

Käytetty vaahto on HCFC-vapaa ja vähentää varastoidun veden ja ympäristön välisiä lämpöhäviöitä, auttaen säilyttämään piirin lämpötilan pidempään.

Ulkopinta on viimeistelty PVC- tai puolijäykällä polyesteripinnoitteella säiliön kapasiteetista riippuen.

Pystyasennus lattialle

DPI/DI 100 on suunniteltu pystyasennukseen lattialle. Säiliössä on alaosassaan jalat, jotka tarjoavat vakaan alustan ja pitävät vaipan irti asennuspinnasta.

Pystymuotonsa ansiosta 100 litran kapasiteetti saadaan sijoitettua pienelle pinta-alalle, mikä helpottaa sen integrointia teknisiin tiloihin sekä lämmitys- ja ilmastointilaitteiden tiloihin.

Neljä pääkierreliitäntää

Enintään 500 litran DPI/DI-säiliöissä on neljä pääliitäntäputkea naaraskierteellä. 100 litran mallissa lämmitys- ja jäähdytyspiirien pääliitännät ovat 1 1/2 tuumaa.

Nämä liitännät mahdollistavat säiliön käytön varastointi- ja hydraulisen yhdistämisen elementtinä generaattorin ja kulutuspiirien välillä.

Mecalia DPI/DI 100:n liitännät

• Ilmaus: 1/2 tuuman liitäntä.
• Varoventtiili: 1/2 tuuman liitäntä.
• Lähtö lämpöpiiriin: 1 1/2 tuuman liitäntä.
• Lähtö kylmäpiiriin: 1 1/2 tuuman liitäntä.
• Tyhjennys: 3/4 tuuman liitäntä.
• Tulo jäähdytyskoneelta tai paluu kattilalle: 1 1/2 tuuman liitäntä.
• Lämpömittarin liitäntä: 1/2 tuuman liitäntä.
• Tulo kattilalta tai paluu jäähdytyskoneelle: 1 1/2 tuuman liitäntä.

Valmis erilaisiin hydraulisiin kokoonpanoihin

Liitäntöjen sijoittelu mahdollistaa säiliön käytön sekä lämpöä että kylmää tuottavien laitteiden kanssa. Mecalia määrittelee erilliset liitännät tulolle kattilalta, paluulle kattilalle, tulolle jäähdytyskoneelta, paluulle jäähdytyskoneelle ja lähdöille kulutuspiireihin.

Lisäksi siinä on erilliset liitännät ilmaukselle, tyhjennykselle, varoventtiilille ja lämpömittarille, mikä helpottaa tarvittavien apuelementtien integrointia asennukseen.

Kompaktit mitat 100 litran kapasiteetille

DPI/DI 100 -mallin ulkohalkaisija on noin 520 millimetriä ja kokonaiskorkeus 963 millimetriä.

Sylinterimäisen rungon ilmoitettu hyötykorkeus on 600 millimetriä ja kokonaisuuden paino on noin 26 kilogrammaa.

Nämä mitat helpottavat tarvittavan tilan suunnittelua teknisessä tilassa, ja ne on otettava huomioon, jotta asennus ja huolto voidaan suorittaa asianmukaisella pääsyllä.

Sovellukset lämpöpumpun ja aerotermian kanssa

Mecalian ilmoittamiin sovelluksiin kuuluu lämmitys tai jäähdytys lämpöpumpulla. Tämän vuoksi DPI/DI 100 voidaan integroida inertiavarastoksi yhteensopiviin aerotermiajärjestelmiin, joissa primääripiirin vesitilavuutta on kasvatettava.

Säiliön mitoitus tulee tehdä järjestelmän hydraulisten tarpeiden sekä asennetun lämpöpumpun tai generaattorin valmistajan ohjeiden mukaan.

Käyttö kattiloiden, aurinkoenergian ja jäähdytyskoneiden kanssa

Lämpöpumppujen lisäksi Mecalia suosittelee DPI/DI-sarjan käyttöä kattiloiden, aurinkoenergiajärjestelmien ja vesijäähdyttimien kanssa.

Säiliö voi toimia lämpöenergian varastointielementtinä, joka mukauttaa generaattorin tuotannon piirin tarpeisiin sekä lämmitys- että jäähdytyssovelluksissa.

Mecalia DPI/DI 100:n tekniset tiedot

• Merkki: Mecalia.
• Viite: 02704.
• Malli: DPI/DI 100.
• Tuotetyyppi: inertiavarasto.
• Kapasiteetti: 100 litraa.
• Materiaali: AISI 304 -ruostumaton teräs.
• Käyttö: primääripiirin kylmä tai kuuma vesi.
• Käyttökohde: lämmitys ja ilmastointi.
• Toiminta: suljettu piiri.
• Soveltuu käyttövedelle: ei.
• Enimmäistyöpaine: 6 baaria.
• Käyttölämpötila: -10 ja 90 celsiusasteen välillä.
• Asennus: pystyasennus lattialle.
• Ulkohalkaisija: 520 millimetriä.
• Kokonaiskorkeus: 963 millimetriä.
• Valmistajan ilmoittama rungon korkeus: 600 millimetriä.
• Paino: noin 26 kilogrammaa.
• Pääliitännät: 1 1/2 tuuman naaraskierre.
• Ilmauksen liitäntä: 1/2 tuumaa.
• Varoventtiilin liitäntä: 1/2 tuumaa.
• Tyhjennysliitäntä: 3/4 tuumaa.
• Lämpömittarin liitäntä: 1/2 tuumaa.
• Eristys: ruiskutettu jäykkä polyuretaanivaahto.
• Eristyksen lämmönjohtavuus: 0,022 wattia metriä ja celsiusastetta kohti.
• Eristyksen tiheys: 45–50 kilogrammaa kuutiometriä kohti.
• HCFC-vapaa eristys: kyllä.
• Yhteensopivat lämmöntuotantolähteet: lämpöpumppu, kattila, aurinkoenergia ja vesijäähdytin.

Ruostumaton inertiavarasto primääripiirin vakauttamiseen

Mecalia DPI/DI 100 tarjoaa 100 litran kapasiteetin AISI 304 -ruostumattomasta teräksestä valmistetussa säiliössä, joka on suunniteltu toimimaan sekä kuuman että kylmän veden kanssa. Sen lämpöeristys, 6 baarin työpaine ja useat liitännät mahdollistavat sen integroinnin monenlaisiin lämmitys- ja ilmastointijärjestelmiin.

Sen yhteensopivuus lämpöpumppujen, kattiloiden, aurinkoenergian ja jäähdytyskoneiden kanssa tekee siitä erityisen hyödyllisen varastotilavuutena järjestelmissä, joissa tarvitaan suurempaa lämpöinertiaa ja vakaampaa hydraulista toimintaa, aina suljetussa piirissä ja ilman suoraa käyttöä käyttövedelle.
