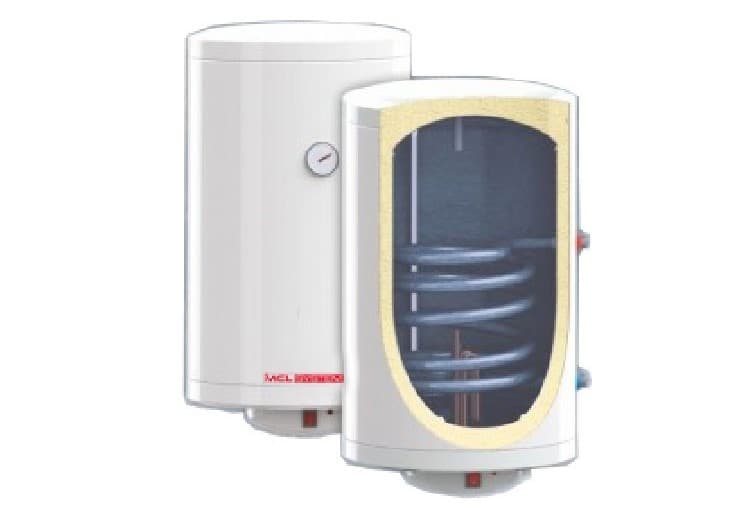

Seinälle asennettava 150 litran kierrekeräimellä varustettu emaloitu säiliö, halkaisija 520 mm

Mecalia 07932 DPAV/IM S1 150 -seinäasennettava varaaja on suunniteltu käyttöveden (ACS) varastointiin ja tuotantoon aurinkoenergian tai kattilan avulla. Sen nimellistilavuus on 150 litraa, hyötytilavuus 138 litraa ja sisäinen lämmönvaihdin on toteutettu 1,00 m²:n kierukkakierukalla. Säiliö on valmistettu lasitetusta teräksestä flow-coating-prosessilla 850 °C:ssa DIN 4753 -standardin mukaisesti, ja se on valmiiksi suunniteltu pystysuoraan seinäasennukseen.

Laitteen suurin käyttöpaine on 8 bar ACS-piirissä ja 6 bar kierukassa, se kestää jopa 90 °C:n lämpötilan ja siinä on katodinen suojaus magnesiumanodilla. Sen eristeenä on HCFC-vapaa ruiskutettu jäykkä polyuretaanivaahto, joka auttaa rajoittamaan varastoidun veden lämpöhäviöitä.

150 litran seinäasennettava varaaja käyttövedelle

Viitenumero 07932 vastaa Mecalian mallia DPAV/IM S1 150, joka on varaaja, suunniteltu järjestelmiin, joissa käyttövesi tuotetaan ja varastoidaan ulkoisen lämmönlähteen avulla.

Sen tärkeimmät ominaisuudet ovat:

• Nimellistilavuus: 150 litraa.
• Hyötytilavuus: 138 litraa.
• Asennus: pystysuora seinäasennus.
• Halkaisija: 520 mm.

Seinäasennettava rakenne säästää tilaa teknisissä tiloissa ja muissa asennuspaikoissa, joissa lattiatilan käyttö halutaan minimoida.

Lasitettu terässäiliö

Säiliö on valmistettu lasitetusta teräksestä flow-coating-menetelmällä 850 °C:ssa DIN 4753 -standardin mukaisesti.

Lasite suojaa säiliön sisäpintaa, joka on jatkuvasti kosketuksissa käyttöveden kanssa, ja tarjoaa käyttöveden varastointiin soveltuvan ratkaisun.

1,00 m²:n kierukkakierukka

Mecalia DPAV/IM S1 150 sisältää lämmönvaihtimen sisäisen kierukkakierukan.

150 litran mallissa Mecalia ilmoittaa lämmönvaihtopinta-alaksi 1,00 m².

Valmistajan mukaan kierukka on mitoitettu aurinkolämpöjärjestelmän tarpeisiin ja soveltuu myös kattilakäyttöön.

Lämmönsiirtoteho 27,09 kW

Mecalian määrittelemissä testausolosuhteissa 150 litran mallin kierukka saavuttaa 27,09 kW:n lämmönsiirtotehon.

Tämä arvo saadaan seuraavissa olosuhteissa:

• Primääripiiri: 90/70 °C.
• Sekundääripiiri: 10/45 °C.

Asennuksessa käytettävissä oleva todellinen teho voi vaihdella käyttölämpötilojen, virtaamien, lämmönlähteen tehon ja järjestelmän hydraulisten olosuhteiden mukaan.

Käyttöveden tuotanto 354 litraa tunnissa

90/70 °C:n primääripuolen ja 10/45 °C:n sekundääripuolen testausolosuhteissa Mecalia ilmoittaa 354 l/h:n tuotannon.

Valmistaja ilmoittaa näissä olosuhteissa primääripiirin virtaamaksi 733 l/h.

Kierukan tilavuus 4,50 litraa

Sisäisen kierukan tilavuus on 4,50 litraa.

Mecalian ilmoittama painehäviö on noin 0,31 mvp, mikä on huomioitava primääripiirin mitoituksessa ja kiertovesipumpun valinnassa.

Valmiina aurinkoenergialle ja kattilalle

Mecalia on suunnitellut tämän varaajan käyttöveden tuotantoon aurinkolämmöllä tai kattilalla.

Se voi toimia seuraavien kanssa:

• Aurinkolämpö.
• Kaasukattila.
• Öljykattila.
• Biomassakattila.

Lämmönlähteen tuottama lämpö kiertää sisäisessä kierukassa ja siirtyy säiliössä varastoitavaan käyttöveteen.

Käyttöveden paine jopa 8 bar

Säiliö on suunniteltu toimimaan enintään 8 barin ACS-paineella.

Kierukan läpi kulkeva primääripiiri sallii enintään 6 barin paineen.

Mecalia korostaa, että asianmukaiset varoventtiilit on aina asennettava. Suojalaitteet on mitoitettava laitteen ja asennuksen ominaisuuksien mukaan.

Enimmäislämpötila 90 °C

Tämän varaajan Mecalian ilmoittama suurin käyttölämpötila on 90 °C.

Asennuksen normaali käyttölämpötila tulee määrittää käytetyn lämmönlähteen, säätöjärjestelmän ja käyttöveden tarpeiden mukaan.

Mukana magnesiumanodi

Säiliössä on mukana magnesiuminen katodinen suojanodi.

Tämä osa täydentää lasitetun säiliön korroosiosuojausta. Koska kyseessä on kulutusosa, sen kunto on tarkistettava säännöllisesti huollon yhteydessä ja vaihdettava tarvittaessa.

Jäykkä polyuretaanieristys

Varaaja käyttää lämpöeristeenä ruiskutettua jäykkää polyuretaanivaahtoa.

Mecalia ilmoittaa eristemateriaalin olevan HCFC-vapaa ja ulkopinnan olevan uunilakattua peltiä.

Eriste vähentää lämmön siirtymistä ympäristöön ja auttaa säilyttämään varastoidun käyttöveden lämpötilan pidempään.

Energialuokka C

DPAV/IM S1 150 -mallin tekninen kortti määrittää energiatehokkuusluokan C.

Ilmoitetut seisontalämpöhäviöt ovat 71 W, mikä vastaa säiliön lämpöhäviötä standardoiduissa testausolosuhteissa.

Pystysuora seinäasennus

Mecalia 07932 on suunniteltu erityisesti pystysuoraan seinäasennukseen.

Tämä ratkaisu vapauttaa lattiatilaa ja on erityisen käytännöllinen teknisissä tiloissa, laitehuoneissa ja muissa kohteissa, joissa käytettävissä oleva pinta-ala on rajallinen.

Seinän, kiinnikkeiden ja kiinnitysjärjestelmän on kestettävä turvallisesti laitteen täysi paino sekä putkistojen aiheuttamat kuormat.

Halkaisija 520 mm

150 litran mallin ulkohalkaisija on 520 mm.

Mecalia 2025 -hinnasto ilmoittaa kaupallisiksi mitoiksi Ø520 x 1.085 mm korkeuden, mikä on erityisen hyödyllinen tieto asennustilan tarkistamiseen etukäteen.

Paino 70 kg

Valmistajan tekninen kortti ilmoittaa tyhjäpainoksi noin 70 kg.

Vedellä täytettynä kokonaispaino kasvaa merkittävästi, joten seinän kantavuuteen ja asennuksessa käytettävään kiinnitysjärjestelmään on kiinnitettävä erityistä huomiota.

Hydrauliset liitännät

Valmistajan tekninen kaavio osoittaa tarvittavat liitännät säiliön integroimiseksi ACS- ja lämmöntuotantopiireihin.

• Käyttöveden lähtö: 1/2".
• Kylmän veden tulo: 1/2".
• Primääripiirin meno: 3/4".
• Primääripiirin paluu: 3/4".
• Termostaatin suojatasku: sisältyy rakenteeseen.
• Magnesiumanodi: sisältyy.

DPAV/IM S1 150 litran mallissa tekninen taulukko ei ilmoita erillistä kiertoliitäntää.

2 000 W sähkövastus teknisen kortin mukaan

Mecalian tekninen taulukko ilmoittaa DPAV/IM S1 150 -mallille 2 000 W:n sähkövastuksen 230 V:lla.

Tämä järjestelmä mahdollistaa sähköisen lisälämmityksen veden lämmittämiseen valmistajan määrittelemissä olosuhteissa.

Mecalia 07932:n tekniset tiedot

• Merkki: Mecalia.
• Viite: 07932.
• Malli: DPAV/IM S1 150.
• Tyyppi: käyttövesivaraaja kierukkakierukalla.
• Asennus: pystysuora seinäasennus.
• Nimellistilavuus: 150 litraa.
• Hyötytilavuus: 138 litraa.
• Säiliön materiaali: lasitettu teräs.
• Lasitus: flow-coating 850 °C:ssa DIN 4753 -standardin mukaisesti.
• Lämmönvaihtopinta-ala: 1,00 m².
• Lämmönsiirtoteho: 27,09 kW testausolosuhteissa 90/70 °C - 10/45 °C.
• Kierukan tilavuus: 4,50 litraa.
• Kierukan painehäviö: 0,31 mvp.
• Käyttöveden tuotanto: 354 l/h valmistajan testausolosuhteissa.
• Primäärivirtaama: 733 l/h.
• Enimmäiskäyttöpaine: 8 bar.
• Kierukan enimmäispaine: 6 bar.
• Enimmäiskäyttölämpötila: 90 °C.
• Eriste: ruiskutettu jäykkä polyuretaanivaahto.
• HCFC-vapaa: kyllä.
• Ulkopinta: uunilakattu pelti.
• Korroosiosuoja: magnesiuminen katodianodi.
• Magnesiumanodi mukana: kyllä.
• Teknisessä kortissa ilmoitettu vastus: 2 000 W.
• Vastuksen jännite: 230 V.
• Käyttöveden lähtö: 1/2".
• Kylmän veden tulo: 1/2".
• Primäärin meno: 3/4".
• Primäärin paluu: 3/4".
• Halkaisija: 520 mm.
• Nykyinen kaupallinen korkeus: 1.085 mm.
• Tyhjäpaino: 70 kg.
• Energialuokka: C.
• Seisontalämpöhäviöt: 71 W.
• Käyttökohde: käyttöveden tuotanto ja varastointi.
• Huomioidut lämmönlähteet: aurinkoenergia tai kaasu-, öljy- tai biomassakattila.

Kompakti käyttövesivaraaja aurinkoenergialle tai kattilalle

Mecalia DPAV/IM S1 150 yhdistää 150 litran nimellistilavuuden, 1 m²:n kierukkakierukan ja pystysuoran seinäasennuksen, tarjoten erityisen käytännöllisen ratkaisun käyttöveden tuottamiseen ja varastointiin ilman lattiatilan käyttöä.

Sen lasitettu terässäiliö, magnesiumanodi, polyuretaanieristys, 8 barin ACS-paine ja 90 °C:n enimmäislämpötila mahdollistavat sen integroinnin kotitalous- ja ammattikäyttöön tarkoitettuihin järjestelmiin, joita syötetään aurinkolämmöllä tai kattilalla.

138 litran hyötytilavuuden, valmistajan testausolosuhteissa saavutetun 354 l/h:n tuotannon ja Ø520 mm:n koon ansiosta se soveltuu erityisen hyvin kohteisiin, joissa tarvitaan keskikapasiteettinen seinämallinen ratkaisu sisäisellä lämmönvaihtimella.
