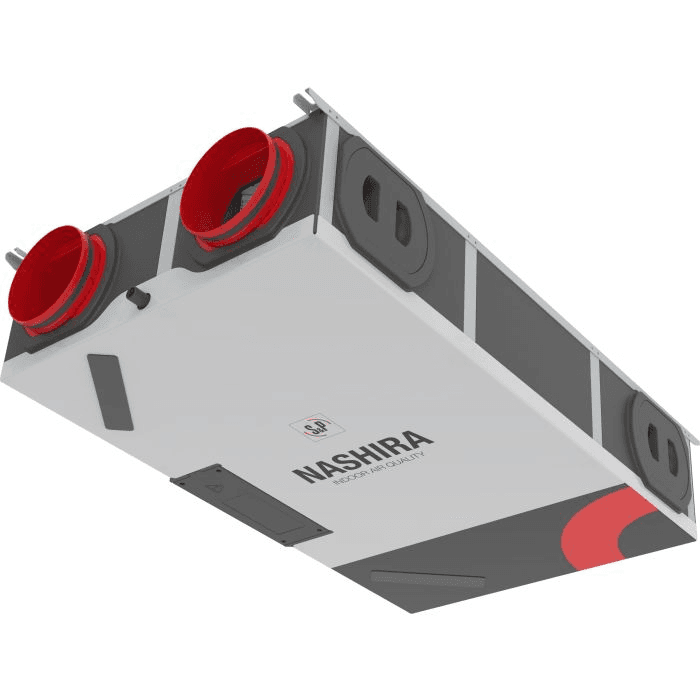

Lämmöntalteenotin S&P NASHIRA S 200 R8

Il lämmöntalteenottolaite S&P NASHIRA S 200 R8, viite 5153207400, on kaksivirtauksinen koneellinen ilmanvaihtolaite, joka on suunniteltu uusimaan asunnon ilmaa jatkuvasti talteen ottamalla suuren osan poistoilman lämpöenergiasta. Se sisältää tehokkaan vastavirtaisen herkän lämmönvaihtimen, vähän energiaa kuluttavat EC-moottorilla varustetut puhaltimet ja vakioilmavirran, ja saavuttaa enimmäisilmavirran 200 m³/h paineella 350 Pa, herkän hyötysuhteen ollessa 88 %.

Sen matalaprofiilinen rakenne on suunniteltu erityisesti asennettavaksi alaslaskettuun kattoon, ja se tarjoaa suuren asennusjoustavuuden käännettävän ja symmetrisen L/R-rakenteen sekä neljän suunnattavan Ø160 mm liitäntäkaulan ansiosta. Mukana toimitetaan johdollinen ohjain, sisäiset suhteellisen kosteuden anturit sekä 100 % automaattinen tai manuaalinen ohitus, mikä tekee siitä täydellisen ratkaisun lämmöntalteenotolla varustettuihin asuinrakennusten ilmanvaihtojärjestelmiin.

Kaksivirtauksinen koneellinen ilmanvaihto lämmöntalteenotolla

NASHIRA S 200 R8 toimii samanaikaisesti kahden ilmavirran kanssa: se poistaa likaista ilmaa esimerkiksi kylpyhuoneista ja keittiöstä ja tuo sisään uutta suodatettua ilmaa makuuhuoneisiin, olohuoneisiin ja muihin päätiloihin.

Molemmat ilmavirrat kulkevat lämmöntalteenottimen läpi sekoittumatta suoraan toisiinsa. Lämmönvaihdin siirtää niiden välillä lämpöenergiaa, mikä vähentää ilmanvaihdosta aiheutuvia häviöitä ja pienentää asunnon lämmitys- tai jäähdytystarvetta.

Vastavirtaisen herkän lämmönvaihtimen hyötysuhde 88 %

Viite 5153207400 vastaa NASHIRA S 200 -versiota herkällä lämmönvaihtimella, joka eroaa entalpiavaihdinta käyttävästä NASHIRA S 200 E -versiosta.

Soler & Palau ilmoittaa tälle mallille herkäksi hyötysuhteeksi 88 % standardin EN 13141-7 mukaan.

Vastavirtalämmönvaihdin on suunniteltu ottamaan talteen poistoilman energia ennen sen poistumista ulos ja hyödyntämään sitä sisään tulevan ilman esilämmitykseen tai -jäähdytykseen.

Enimmäisilmavirta 200 m³/h

NASHIRA S 200 tarjoaa laajan säätöalueen, jotta toiminta voidaan sovittaa todellisiin ilmanvaihtotarpeisiin:

• Minimiilmavirta: 70 m³/h.
• Enimmäisilmavirta: 200 m³/h paineella 350 Pa.

Ilmavirran säätö mahdollistaa ilmanvaihdon sovittamisen asuntoon, sen käyttäjiin ja kanaviston painehäviöihin.

EC-moottorilla varustetut vakioilmavirtaiset puhaltimet

Lämmöntalteenottimessa on keskipakopuhaltimet EC-moottoreilla, teknologia, joka on suunniteltu pienentämään sähkönkulutusta ja säätämään järjestelmän toimintaa tehokkaasti.

Puhaltimet toimivat vakioilmavirran säädöllä ja kompensoivat käyttöalueellaan asennuksen vastuksen vaihteluita, joita voi syntyä kanavistosta, suodattimista tai ilmanvaihtoventtiileistä.

100 % automaattinen tai manuaalinen ohitus

NASHIRA S -mallissa on täysi lämmönvaihtimen ohitus, jonka avulla lämpöä ei talteenoteta silloin, kun ulko-olosuhteet ovat suotuisat.

Ohitus voi toimia automaattisesti tai se voidaan aktivoida manuaalisesti ohjaimesta, ja sen aikana ilmavirralle on oma erillinen säätö.

Tämä ominaisuus on erityisen hyödyllinen kevään, kesän tai syksyn aikana, jolloin ulkoilmaa voidaan hyödyntää ilman että se kulkee lämmöntalteenottimen läpi.

Integroitu kosteusanturi

Laitteessa on sisäiset suhteellisen kosteuden anturit, joiden avulla voidaan käyttää automaattisia ilmanvaihtotiloja havaittujen olosuhteiden mukaan.

Automaattinen ohjaus auttaa mukauttamaan ilmanvaihtoa, kun sisäilman kosteus nousee esimerkiksi suihkun, ruoanlaiton tai muiden kotitaloustoimien aikana.

Käännettävä ja symmetrinen L/R-rakenne

Yksi NASHIRA S -sarjan tärkeimmistä ominaisuuksista on sen käännettävä ja symmetrinen rakenne, jonka ansiosta ilmavirtojen sijoittelu voidaan määrittää vasen- tai oikeakätiseksi versioksi.

Tämä joustavuus helpottaa laitteen sovittamista käytettävissä olevaan kanavareititykseen ja helpottaa sen integrointia erilaisiin asuntoratkaisuihin.

90° käännettävät liitäntäkaulat

S&P:n kehittämä joustava asennusratkaisu mahdollistaa liitäntäkaulojen suunnan muuttamisen 90 astetta, mikä helpottaa kanavien liittämistä ilman, että laitekokonaisuutta tarvitsee järjestää uudelleen.

Tämä ratkaisu vähentää asennusrajoituksia silloin, kun alaslasketun katon yläpuolinen tila on rajallinen.

4 x Ø160 mm ilmanliitäntää

NASHIRA S 200 -mallissa on neljä Ø160 mm liitäntäaukkoa, jotka vastaavat kaksivirtausjärjestelmän neljää pääilmavirtaa:

• Ulkoilman tulo.
• Uuden ilman puhallus asuntoon.
• Sisäilman poisto.
• Likaantuneen ilman poisto ulos.

Kanavisto on mitoitettava oikein, jotta suunniteltu ilmavirta säilyy ja painehäviöt sekä aerodynaaminen melu pysyvät mahdollisimman pieninä.

G4-suodattimet tulo- ja poistoilmassa

Soler & Palau varustaa NASHIRA S -mallin vakiovarusteisesti suodattimilla, jotka suojaavat sekä asukkaita että itse lämmönvaihdinta.

• Tuloilmasuodatin: G4.
• Poistoilmasuodatin: G4.

Tuloilmaan on saatavana lisävarusteena korkeamman suodatustason suodattimia:

• M5.
• F7.
• F9.
• Aktiivihiili.

Suodattimet on tarkastettava ja vaihdettava säännöllisesti, jotta ilmavirta, hyvä ilmanlaatu ja lämmöntalteenottimen hyötysuhde säilyvät.

Suodattimien huoltohälytys

Järjestelmässä on visuaalinen suodattimien huoltohälytys ohjaimen kautta.

Hälytysjakso voidaan määrittää käytön ja asennusolosuhteiden mukaan.

Mukana toimitettava ohjain

Johdollinen kauko-ohjain sisältyy lämmöntalteenottimeen.

Sen avulla voidaan tehdä esimerkiksi seuraavat toiminnot:

• Nopeuksien ja ilmavirtojen säätö.
• Manuaalisen tai automaattisen toiminnan valinta.
• Hälytysten näyttö.
• Likaiset suodattimet -ilmoitus.
• Ohituksen manuaalinen aktivointi.
• Toimintaparametrien asetus.

Ohjaimen mitat ovat noin 104 x 80 mm ja etuosan syvyys on ilmoitettu 17 mm.

Modbus-yhteys ja 0-10 V -ohjaussignaali

NASHIRA S -sarjassa on Modbus-yhteys ja 0-10 V -ohjaustulo, mikä helpottaa sen integrointia yhteensopiviin säätö- ja automaatiojärjestelmiin.

Modbus-yhteyden avulla voidaan vaihtaa tietoja kotiautomaatio- tai talotekniikkajärjestelmien kanssa, jotka tukevat tätä protokollaa.

Yhteensopiva CONNECTAIRin kanssa

Yhteensopivan SPCM-viestintäkortin tai -moduulin avulla NASHIRA voidaan liittää CONNECTAIR-palveluun, joka on Soler & Palau -yhtiön IoT-alusta.

Tämä ratkaisu laajentaa asennuksen valvonta- ja ohjausmahdollisuuksia internetin kautta.

Viestintämoduuli on lisävaruste, eikä sitä pidä katsoa sisältyvän viitteeseen 5153207400, ellei toimituksessa toisin mainita.

Yhteensopiva AIRSENS-anturin kanssa

Lämmöntalteenotin voi toimia myös yhteensopivien AIRSENS-ilmanlaatuantureiden kanssa.

S&P:n julkaisemien ErP-tietojen mukaan paikallisen tarpeenmukaisen ohjauksen lisääminen AIRSENSin avulla mahdollistaa sen, että NASHIRA S 200 + AIRSENS -kokoonpano saavuttaa SEC-luokan A+, kun taas vakiolaitteen luokka on A.

AIRSENS-anturi ei sisälly tähän viitteeseen ja se on hankittava erikseen.

Passivhaus-sertifiointi

NASHIRA S -sarjalla on Passivhaus-sertifiointi, mikä on erityisen tärkeää erittäin energiatehokkaissa asunnoissa ja rakennuksissa, joissa pyritään vähentämään ilmanvaihdosta aiheutuvia lämpöhäviöitä.

Lämmöntalteenotin mahdollistaa jatkuvan ilmanvaihdon ilman, että asunnon tuuletus riippuu pelkästään ikkunoiden avaamisesta.

Suunniteltu täyttämään asuinilmanvaihdon vaatimukset

Soler & Palau kehittää NASHIRA S -sarjan asuinrakennusten VMC-järjestelmiin ja ilmoittaa sen soveltuvan rakennusmääräysten mukaisiin ilmanvaihtovaatimuksiin, kun koko asennus on suunniteltu ja toteutettu oikein.

Tarvittava ilmavirta on määritettävä hankkeen, asunnon pohjaratkaisun ja sovellettavien määräysten mukaan.

Asennus alaslaskettuun kattoon

Laite on suunniteltu ensisijaisesti vaaka-asennukseen alaslaskettuun kattoon.

Sen vain 210 mm korkeus helpottaa sijoittamista teknisiin tiloihin, joissa vapaa korkeus on rajallinen, säilyttäen samalla pääsyn tarkastusta, suodattimia ja huoltoa varten.

Kompaktit mitat

NASHIRA S 200:n virallinen mittapiirros ilmoittaa seuraavat päämitat:

• Rungon pituus: 1.000 mm.
• Leveys: 600 mm.
• Korkeus: 210 mm.
• Ilmoitettu kokonaispituus kiinnityselementtien kanssa: 1.024 mm.
• Liitäntöjen halkaisija: 160 mm.

Valmistaja toimittaa teknisessä piirustuksessa myös lisämittatietoja, jotta kiinnityspisteet, liitännät ja huoltotilat voidaan määrittää oikein.

Paino 24,5 kg

NASHIRA S 200 herkällä lämmönvaihtimella painaa noin 24,5 kg.

Rakenne yhdistää galvanoidusta teräspellistä valmistetun, epoksi-polyesteripinnoitetun kotelon ja EPP:stä valmistetut sisäosat, jolloin laite on kevyt ja hyvin eristetty.

Rakenne ja materiaalit

Teknisessä dokumentaatiossa on määritelty seuraavat päämateriaalit:

• Kotelo: galvanoitu teräspelti, epoksi-polyesteripintakäsittely.
• Etukansi: sisäeristys EPP:stä.
• Sisärunko: EPP.
• Ilmaliitännät: iskunkestävä polystyreeni.
• Puhaltimen pesä: ABS.
• Siipipyörä: galvanoitu teräspelti.
• Herkä lämmönvaihdin: iskunkestävä polystyreeni ja alumiini.

Kondenssiveden poisto

Herkällä lämmönvaihtimella varustettuna laite voi tietyissä lämpötila- ja kosteusolosuhteissa tuottaa kondenssivettä.

Laitteessa on kondenssiveden poistoliitäntä ja mukana toimitetaan 150 mm pitkä joustava letku, liitäntä Ø19-19 mm.

Poisto on liitettävä oikein S&P:n ohjeiden mukaisesti, jotta vettä ei kerry laitteen sisälle.

230 V sähkösyöttö

NASHIRA S 200 käyttää seuraavaa syöttöä:

• Jännite: 230 V.
• Taajuus: 50 Hz.
• Laitteen enimmäistehonkulutus: 137 W.
• Ilmoitettu enimmäisvirta: 1 A.

Tekninen käyttöohje määrittelee lisäksi suojaus- ja erotusvaatimukset, joita on noudatettava sähköliitännässä.

ErP-sähköteho 75 W enimmäisilmavirralla

ErP-ekosuunnitteluilmoituksessa S&P ilmoittaa NASHIRA S 200 -mallille 75 W:n ottotehon asetuksessa käytetyssä enimmäisilmavirran pisteessä.

Tätä ErP-arvoa ei pidä sekoittaa laitteen yleisessä teknisessä taulukossa ilmoitettuun 137 W:n enimmäissähkönkulutukseen, koska ne perustuvat eri viitearvoihin ja olosuhteisiin.

Äänitehotaso 48,3 dB(A)

Teknisessä dokumentaatiossa ilmoitetaan äänitehotaso Lw(A) 48,3 dB(A) standardin EN 13141-7 mukaisesti.

Asunnossa koettava äänitaso riippuu lisäksi asetetusta ilmavirrasta, käyttöpaineesta, kanavistosta, äänenvaimentimista, venttiileistä ja rakennuksen rakenteellisista ominaisuuksista.

Energialuokka A

Valmistajan ekosuunnittelutietojen mukaan viite 5153207400 saavuttaa SEC-luokan A keskisellä ilmastolla.

• SEC keskinen ilmasto: -39,8 kWh/(m²·vuosi).
• SEC-luokka: A.
• SEC kylmä ilmasto: -78,2 kWh/(m²·vuosi).
• SEC lämmin ilmasto: -15,2 kWh/(m²·vuosi).
• ErP-lämpöhyötysuhde: 88 %.

Ulkoilman lämpötila-alue

Herkälle NASHIRA S 200 -versiolle S&P määrittelee:

• Ilman esilämmityspatteria: ulkoilma -10...+45 °C.
• Esilämmityspatterin kanssa: ulkoilma -20...+45 °C.

Esilämmityspatteri on lisävaruste eikä sitä pidä katsoa sisältyvän vakiolämmöntalteenottimeen.

Sisä- ja asennusolosuhteet

Herkällä lämmönvaihtimella varustetulle versiolle valmistaja määrittelee sisäolosuhteiksi enintään +30 °C ja 90 % suhteellisen kosteuden.

Fyysisen asennuspaikan lämpötilan on oltava välillä +12...+45 °C, suhteellisen kosteuden alle 90 % eikä kondensaatiota saa esiintyä.

Jatkuva ilmanvaihto

S&P ilmoittaa, että keskitetyt ilmanvaihtojärjestelmät on suunniteltu jatkuvaan käyttöön.

Tämä mahdollistaa sisäilman tasaisen vaihtumisen ja auttaa hallitsemaan kosteuteen ja epäpuhtauksien kertymiseen liittyviä ongelmia asunnossa.

Toimitussisältö

Tekninen käyttöohje määrittelee toimitettaviksi komponenteiksi:

• NASHIRA S -lämmöntalteenotin.
• Ohjain.
• Joustava kondenssiveden poistoputki.
• Käyttö- ja käyttöönotto-ohjeet.
• Energiamerkintä.
• Asennusmalli.
• R-konfiguraation ilmavirtojen etiketti.

S&P NASHIRA S 200 R8:n tekniset ominaisuudet

• Merkki: Soler & Palau (S&P).
• Sarja: NASHIRA S.
• Malli: NASHIRA S 200 R8.
• Viite: 5153207400.
• Tyyppi: kaksivirtauksinen VMC-lämmöntalteenotin.
• Käyttökohde: asuinilmanvaihto.
• Lämmönvaihdin: vastavirtaisen herkän lämmönvaihdin.
• Minimiilmavirta: 70 m³/h.
• Enimmäisilmavirta: 200 m³/h paineella 350 Pa.
• Herkä hyötysuhde: 88 %.
• Moottorit: vähän energiaa kuluttavat EC-moottorit.
• Puhaltimet: keskipakopuhaltimet vakioilmavirralla.
• Ohitus: 100 %, automaattinen tai manuaalinen.
• Kosteusanturit: integroidut.
• Konfiguraatio: käännettävä ja symmetrinen L/R.
• Liitäntäkaulat: suunnattavat 90°.
• Ilmaliitännät: 4 x Ø160 mm.
• Tuloilmasuodatin: G4.
• Poistoilmasuodatin: G4.
• Valinnaiset tuloilmasuodattimet: M5, F7, F9 ja aktiivihiili.
• Johdollinen ohjain: mukana.
• Modbus: kyllä.
• 0-10 V -ohjaus: kyllä.
• CONNECTAIR: yhteensopiva lisävarusteisen viestintämoduulin kautta.
• Passivhaus-sertifiointi: kyllä.
• SEC-luokka: A.
• Syöttö: 230 V / 50 Hz.
• Enimmäiskulutus: 137 W.
• Ilmoitettu enimmäisvirta: 1 A.
• ErP-sähköteho enimmäisilmavirralla: 75 W.
• Äänitehotaso Lw(A): 48,3 dB(A).
• Päämitat: 1.000 x 600 x 210 mm.
• Ilmoitettu kokonaispituus piirustuksessa: 1.024 mm.
• Paino: 24,5 kg.
• Poisto: joustava letku 150 mm, Ø19-19 mm.
• Asennus: alaslaskettu katto.

Kompakti ja tehokas lämmöntalteenotin asuinrakennusten VMC-järjestelmiin

Soler & Palau NASHIRA S 200 R8 yhdistää jopa 200 m³/h ilmanvaihdon, tehokkaan vastavirtaisen herkän lämmönvaihtimen, EC-moottorit, vakioilmavirran ja automaattisen kosteussäädön.

Sen vain 210 mm korkeus, suunnattavat liitäntäkaulat, käännettävä L/R-konfiguraatio ja 100 % ohitus helpottavat sekä suunnittelua että kaksivirtaisten VMC-järjestelmien asennusta asuntoihin.

Johdollinen ohjain, G4-suodattimet, Modbus-yhteys, 0-10 V -signaali ja yhteensopivuus CONNECTAIRin kanssa laajentavat lisäksi sen säätö-, valvonta- ja integrointimahdollisuuksia energiatehokkaissa asuinrakennuksissa.
