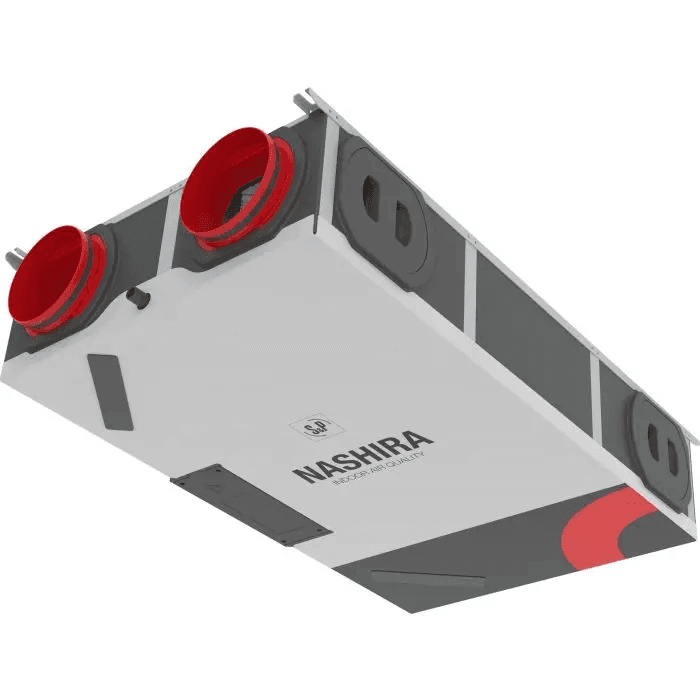

Lämmöntalteenottolaite S&P NASHIRA S 150 R8

S&P NASHIRA S 150 R8 -lämmöntalteenottolaite, viitenumero 5153207300, on kaksivirtauksinen koneellinen ilmanvaihtoyksikkö, joka on suunniteltu uudistamaan asuinrakennusten sisäilmaa jatkuvasti talteen ottamalla suuren osan poistoilman energiasta. Se tarjoaa säädettävän ilmavirran 70–150 m³/h ja 90 %:n aistinvaraisen hyötysuhteen yhdistäen alhaisen energiankulutuksen, automaattisen ohjauksen ja matalaprofiilisen rakenteen, joka soveltuu erityisesti asennettavaksi alaslaskettuun kattoon.

Soler & Palau -sarjan NASHIRA sisältää tehokkaan vastavirta-lämmönvaihtimen, vähän energiaa kuluttavat EC-moottorit ja vakioilmavirtaiset puhaltimet. NASHIRA S 150 R8 -malli on aistinvaraisella lämmönvaihtimella varustettu versio, jossa on integroitu kosteusanturi, automaattinen ja manuaalinen ohitus, Modbus-yhteys, 0–10 V -tulo sekä mukana toimitettava ohjain.

Kaksivirtauksinen ilmanvaihto lämmöntalteenotolla

NASHIRA S 150 R8 poistaa käytetyn ilman kodin kosteista tiloista, kuten kylpyhuoneista ja keittiöstä, samalla kun se tuo suodatettua ulkoilmaa makuuhuoneisiin, olohuoneeseen ja muihin päätiloihin. Ennen ilman poistamista ulos lämmönvaihdin ottaa talteen osan sen lämpöenergiasta ja siirtää sen tuloilmaan.

Tämä toiminta mahdollistaa jatkuvan ilmanvaihdon samalla kun perinteiseen ilmanvaihtoon liittyvät energiahäviöt pienenevät. S&P ilmoittaa NASHIRA S 150 -mallille 90 %:n aistinvaraisen hyötysuhteen standardin EN 13141-7 mukaisesti.

Maksimiilmavirta 150 m³/h

Lämmöntalteenottolaite toimii vähintään 70 m³/h ilmavirralla ja voi saavuttaa jopa 150 m³/h. EC-puhaltimet toimivat vakioilmavirran säädöllä, joten laite mukauttaa toimintaansa automaattisesti asennuksen painevaihteluihin säilyttääkseen asetetun ilmavirran.

S&P:n teknisen käsikirjan mukaan NASHIRA S 150 voi tuottaa jopa 150 m³/h 400 Pa:n paineella, tarjoten korkean paineenkeston asuinrakennusten ilmanvaihtokanavistoihin soveltumista varten.

Integroitu kosteusanturi ja automaattitila

NASHIRA S sisältää suhteellisen kosteuden anturit, joiden avulla ilmanvaihdon ilmavirta voidaan mukauttaa automaattisesti asunnon sisäolosuhteisiin. Suhteellisessa tilassa laite lisää tai vähentää ilmavirtaa havaitun kosteustason mukaan.

NASHIRA S 150:n vakiokokoonpanossa järjestelmä voi toimia 90 m³/h ilmavirralla, kun suhteellinen kosteus on enintään 60 %, ja nostaa ilmavirtaa asteittain 135 m³/h:iin, kun kosteus saavuttaa tai ylittää 90 %. Näitä parametreja voidaan muuttaa Modbus-yhteyden kautta projektin tarpeiden mukaan.

Automaattinen ja manuaalinen ohitus free cooling -toimintoa varten

Lämmöntalteenottolaite sisältää ohituksen, joka estää ilman kulun lämmönvaihtimen kautta silloin, kun lämpöolosuhteet mahdollistavat ulkoilman suoran hyödyntämisen. Tämä toiminto on erityisen hyödyllinen free cooling -jäähdytyksessä, kun ulkolämpötila on suotuisa.

Ohitus voi toimia automaattisesti laitteen mittaamien lämpötilojen perusteella tai se voidaan aktivoida manuaalisesti ohjausjärjestelmästä. Lisäksi on mahdollista määrittää tietty ilmavirta free cooling -tilaa varten.

Vähän energiaa kuluttavat EC-moottorit ja vakioilmavirta

Puhaltimet on varustettu tasavirtakäyttöisillä EC-moottoreilla, jotka on kehitetty vähentämään sähkönkulutusta ja mahdollistamaan nopeuden tarkka säätö. Vakioilmavirralla toimiva laite pystyy kompensoimaan kanavistosta tai suodattimien tilasta johtuvat painevaihtelut.

Valmistaja ilmoittaa 46 dB(A):n äänitehotason standardin EN 13141-7 mukaisesti. ErP-tiedoissaan S&P ilmoittaa noin 33 dB(A):n äänipainetason 1,5 metrin etäisyydellä määritellyissä viiteolosuhteissa.

Tulo- ja poistoilman suodatus

NASHIRA S 150 R8 toimitetaan vakiona G4-suodattimilla sekä tulo- että poistoilmassa. Suodatus suojaa lämmönvaihdinta ja sisäisiä komponentteja samalla kun se vähentää ulkoilmassa olevien hiukkasten pääsyä sisään.

Tuloilmaan S&P tarjoaa useita valinnaisia suodatustasoja, joiden avulla laite voidaan sovittaa projektin ilmanlaatuvaatimuksiin, mukaan lukien M5-, F7-, F9- ja aktiivihiilisuodattimet.

• Vakiona tuloilmasuodatin: G4.
• Vakiona poistoilmasuodatin: G4.
• Valinnaiset tuloilmasuodattimet: M5, F7, F9 ja aktiivihiili.
• Huoltoilmoitus: suodattimien vaihto -hälytys ohjausjärjestelmän kautta.

Kompakti rakenne alaslaskettuun kattoon

Vain 1000 x 600 x 210 mm:n mitoilla NASHIRA S -lämmöntalteenottolaite on matalaprofiilinen ratkaisu, joka on suunniteltu integroitavaksi alaslaskettuihin kattoihin. Sen paino on 24,5 kg, mikä helpottaa käsittelyä ja asennusta.

Laitteessa on neljä Ø125 mm:n ilmaliitäntää. S&P:n FLEXY-järjestelmä mahdollistaa suutinten asennon muuttamisen kanaviston mukaan, mikä parantaa asennuksen joustavuutta ilman laitteen purkamista.

Ilmavirtojen elektroninen käännettävyys

NASHIRA-sarja mahdollistaa ilmavirtojen kokoonpanon elektronisen kääntämisen, mikä helpottaa sen sovittamista erilaisiin kanavistoratkaisuihin. Tämä ominaisuus yhdessä siirrettävien liitäntöjen kanssa mahdollistaa lämmöntalteenottolaitteen mukauttamisen kunkin asennuksen tarpeisiin.

Mukana toimitettava ohjain ja Modbus-yhteensopivuus

Lämmöntalteenottolaite toimitetaan ohjaimella, jonka avulla laitteen toimintaa voidaan valita ja ilmavirtaa säätää eri tavoin. Yksikössä on neljä toimintatasoa: alhainen nopeus, keskinopeus, korkea nopeus ja erillinen nopeus free cooling -tilaa varten.

Se sisältää myös Modbus RTU -viestinnän ja analogisen 0–10 V -tulon, mikä helpottaa sen integrointia yhteensopiviin säätöjärjestelmiin tai ulkoisiin antureihin. 0–10 V -signaalin avulla laite voi muuttaa ilmavirtaa suhteellisesti automaattitilassa.

Elektroniikan avulla voidaan tarkastella parametreja, kuten nykyistä ilmavirtaa, sisäilman kosteutta, lämpötiloja, ohituksen tilaa ja suodattimien huoltoilmoitukseen jäljellä olevaa aikaa.

Yhteensopiva CONNECTAIRin kanssa

Yhteensopivan SPCM-viestintäkortin avulla NASHIRA-sarja voidaan liittää S&P:n CONNECTAIR-alustaan, jolloin järjestelmän valvonta- ja ohjaustoiminnot voidaan ottaa käyttöön internetin kautta. Tämä laajentaa hallintamahdollisuuksia kohteissa, joissa tarvitaan verkkopohjaista ohjausta.

Passivhaus-sertifiointi ja energiatehokkuus

NASHIRA S -sarja on sertifioitu Passivhaus-komponentiksi, joka on suunnattu erittäin energiatehokkaille ratkaisuille hyvin vähäkulutuksisissa rakennuksissa. Viitteelle 5153207300 S&P:n ErP-dokumentaatio määrittää standardikokoonpanossa energiatehokkuusluokan A.

Vastavirta-lämmönvaihtimen, EC-moottoreiden, kosteuden mukaan toimivan automaattiohjauksen ja vakioilmavirtatoiminnan yhdistelmä vähentää energiaa, որը tarvitaan asunnon ilmanvaihtoon.

S&P NASHIRA S 150 R8:n tekniset ominaisuudet

• Merkki: Soler & Palau (S&P).
• Viite: 5153207300.
• Malli: NASHIRA S 150 R8.
• Tyyppi: kaksivirtauksinen lämmöntalteenottolaite asuntoihin.
• Talteenoton tyyppi: aistinvarainen.
• Lämmönvaihdin: vastavirta.
• Minimiilmavirta: 70 m³/h.
• Maksimiilmavirta: 150 m³/h.
• Maksimiilmavirta käsikirjan mukaan: 150 m³/h 400 Pa:ssa.
• Aistinvarainen hyötysuhde: 90 % standardin EN 13141-7 mukaisesti.
• ErP-energialuokka: A.
• Puhaltimet: keskipakopuhaltimet vakioilmavirralla.
• Moottorit: vähän energiaa kuluttavat EC-moottorit.
• Syöttö: 230 V, 50 Hz.
• Enimmäisteho teknisen käsikirjan mukaan: 111 W.
• Ääniteho Lw(A): 46 dB(A).
• Viiteäänipaine: 33 dB(A) 1,5 m, Qref ja 50 Pa.
• Ilmaliitännät: 4 x Ø125 mm.
• Mitat: 1000 x 600 x 210 mm.
• Paino: 24,5 kg.
• Tuloilmasuodatin: G4 vakiona.
• Poistoilmasuodatin: G4.
• Valinnaiset tuloilmasuodattimet: M5, F7, F9 ja aktiivihiili.
• Kosteusanturi: integroitu.
• Ohitus: automaattinen ja manuaalinen.
• Ohjaustulo: 0–10 V.
• Viestintä: Modbus RTU.
• Suodatinhälytys: kyllä.
• Ohjain: mukana.
• Ilmavirtojen käännettävyys: elektroninen.
• Asennus: soveltuu alaslaskettuun kattoon.
• Passivhaus-sertifiointi: kyllä.

Toimitussisältö

S&P:n teknisen käsikirjan mukaan toimitukseen sisältyvät NASHIRA S -lämmöntalteenottolaite, ohjain, joustava putki kondenssiveden poiston liitäntää varten, käyttö- ja käyttöönottoasiakirjat, energiamerkintä, asennusmalli sekä ilmavirtojen konfigurointitarra.

Tehokas lämmöntalteenotto ja ilmanvaihdon automaattinen ohjaus

S&P NASHIRA S 150 R8 yhdistää jopa 150 m³/h ilmavirran, 90 %:n aistinvaraisen lämmöntalteenoton, EC-moottorit, vakioilmavirran säädön ja automaattisen kosteussäädön. Sen vain 210 mm:n korkuinen rakenne, suunnattavat liitännät ja ilmavirtojen käännettävyys helpottavat sen integrointia erilaisiin asuntoratkaisuihin.

Automaattinen ja manuaalinen ohitus, Modbus-yhteys, 0–10 V -tulo, erilaiset suodatusvaihtoehdot ja mukana toimitettava ohjain täydentävät lämmöntalteenottolaitteen, joka on suunniteltu tarjoamaan tehokas, hallittu ja mukautuva asuinrakennusten ilmanvaihto.
