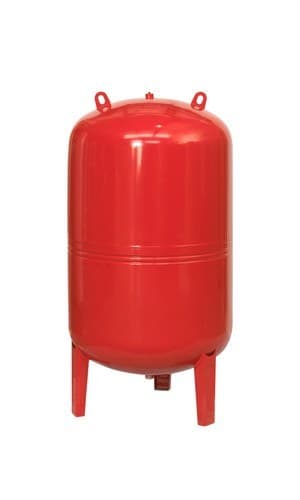

Ibaiondo 500 CMF 1" kalvomembraanilaajennusastia

Ibaiondo 500 CMF -paisuntasäiliö, viitenumero 04500351, on suunniteltu absorboimaan nesteen tilavuuden vaihtelut suljetuissa lämmitys- ja ilmastointijärjestelmissä. Sen tilavuus on 500 litraa, suurin käyttöpaine 6 bar ja alaliitäntä 1 tuuma.

Sen pystymallinen jalallinen rakenne helpottaa asennusta lattialle ja soveltuu erityisen hyvin suurikapasiteettisiin asennuksiin. Säiliö on valmistettu teräksestä, siinä on kiinteä, ei-vaihdettava kalvo ja täyttöventtiili esipaineen tarkistamista ja säätämistä varten.

500 litran paisuntasäiliö lämmitykseen ja ilmastointiin

Lämmitys- tai ilmastointijärjestelmän toiminnan aikana lämpötilan muutokset aiheuttavat muutoksia piirin nesteen tilavuudessa. Paisuntasäiliö auttaa ottamaan nämä vaihtelut vastaan ja ylläpitämään järjestelmän painetta asennukselle suunnitelluissa arvoissa.

Ibaiondo 500 CMF on tarkoitettu erityisesti suljettuihin piireihin. Sen 500 litran tilavuus mahdollistaa käytön asennuksissa, joissa tarvitaan suuri paisuntatilavuus, aina kunkin järjestelmän mitoituksen mukaisesti.

Suurin käyttöpaine 6 bar

Säiliö on suunniteltu toimimaan 6 barin suurimmalla käyttöpaineella. Valmistuksen aikana se testataan 9 barin koepaineella Ibaiondon määrittelyjen mukaisesti.

Tehdasesipaine on 1,5 bar ja esipaineessa käytetty kaasu on ilma. Tämä paine tulee tarkistaa ja tarvittaessa säätää asennuksen ominaisuuksien mukaisesti ennen käyttöönottoa.

Kiinteä, ei-vaihdettava kalvo

500 CMF sisältää EN 13831 -standardin mukaisen ei-vaihdettavan kalvon. Kalvo erottaa piirin nesteen esipaineistetusta ilmakammiosta ja mahdollistaa järjestelmän käytön aikana tapahtuvien tilavuuden muutosten kompensoinnin.

Tämä malli on tarkoitettu lämmitys- ja ilmastointiasennuksiin, ja valmistaja luokittelee sen kalvon ei sovellu juomavedelle. Sitä ei siis pidä sekoittaa käyttöveden järjestelmiin tarkoitettuihin paisuntasäiliöihin.

1 tuuman alaliitäntä

Hydraulinen liitäntä sijaitsee säiliön alaosassa ja sen koko on 1 tuuma. Tämä rakenne mahdollistaa säiliön liittämisen piiriin hydraulisen kaavion ja asennusohjeiden mukaisesti.

Säiliössä on myös täyttöventtiili, jonka avulla voidaan tarkistaa ilmakammion paine ja suorittaa tarvittavat huoltotoimenpiteet.

Pystyrakenne jaloilla

Ibaiondo 500 CMF:ssä on pystymallinen rakenne tukijaloilla, joka on suunniteltu sijoitettavaksi suoraan vakaalle alustalle. Tämä muoto on erityisen käytännöllinen suurissa säiliöissä, sillä se tarjoaa vakautta ja helpottaa alapuolista hydraulista liitäntää.

Runko on valmistettu teräksestä ja siinä on punainen ulkopinnoite, joka on CMF-lämmitys- ja ilmastointisarjalle tyypillinen.

Ibaiondo 500 CMF:n mitat

Paisuntasäiliön halkaisija on noin 750 millimetriä ja kokonaiskorkeus 1 445 millimetriä. Sen paino on noin 63 kilogrammaa.

Nämä mitat on otettava huomioon sijoituspaikkaa valittaessa, jotta asennukselle, liitännälle ja myöhemmille huoltotoimenpiteille jää riittävästi tilaa.

Lämpötila-alue

Ibaiondon teknisen tiedotteen mukaan säiliö on suunniteltu toimimaan järjestelmissä, joiden lämpötila on -10 ja 100 celsiusasteen välillä, valmistajan määrittelemien paine- ja käyttöolosuhteiden puitteissa.

Valmistettu paineastialainsäädännön mukaisesti

Ibaiondo 500 CMF -paisuntasäiliö valmistetaan painelaitedirektiivin 2014/68/EU mukaisesti. CMF-sarja on lisäksi sertifioitu EN 13831 -standardin mukaisesti suunnitelluille paisuntasäiliöille.

Ibaiondo myöntää tälle sarjalle 3 vuoden takuun valmistajan voimassa olevan teknisen dokumentaation mukaisesti.

Ibaiondo 500 CMF:n tekniset tiedot

• Merkki: Ibaiondo.
• Viite: 04500351.
• Malli: 500 CMF.
• Tuotetyyppi: kalvopaisuntasäiliö.
• Käyttökohde: suljetut lämmitys- ja ilmastointijärjestelmät.
• Tilavuus: 500 litraa.
• Suurin käyttöpaine: 6 bar.
• Koepaine: 9 bar.
• Tehdasesipaine: 1,5 bar.
• Esipainekaasu: ilma.
• Kalvo: kiinteä ja ei-vaihdettava.
• Kalvon standardi: EN 13831.
• Soveltuu juomavedelle: ei.
• Vesiliitäntä: 1 tuuma.
• Liitännän sijainti: alhaalla.
• Säiliön materiaali: teräs.
• Järjestelmän lämpötila: -10 ja 100 celsiusasteen välillä.
• Halkaisija: 750 millimetriä.
• Korkeus: 1 445 millimetriä.
• Paino: noin 63 kilogrammaa.
• Asennus: pystyasennus jaloilla.
• Täyttöventtiili: mukana.
• Ulkopinta: punainen maalaus.
• Valmistusdirektiivi: 2014/68/EU.
• Valmistajan takuu: 3 vuotta.

Suurikapasiteettinen paisuntasäiliö suljettuihin piireihin

500 litran tilavuuden, 6 barin suurimman käyttöpaineen ja pystyrakenteen alaliitännällä ansiosta Ibaiondo 500 CMF on suunniteltu erityisesti lämmitys- ja ilmastointiasennuksiin, jotka tarvitsevat suuritilavuuksisen paisuntasäiliön.

Sen teräsrunko, kiinteä kalvo, 1,5 barin tehdasesipaine sekä 750 millimetrin halkaisija ja 1 445 millimetrin korkeus muodostavat ratkaisun, joka on suunniteltu erityisesti nesteen laajenemisen hallintaan suurissa suljetuissa piireissä.
