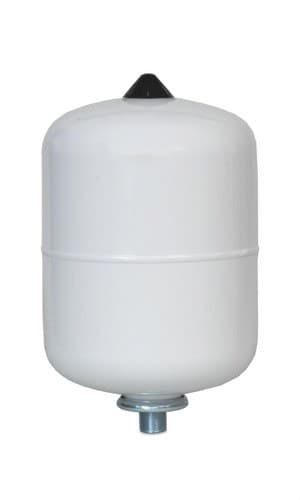

Laajennusastia 24 CMR-8 3/4" ACS

Ibaiondo 24 CMR -paisuntasäiliö, viite 01025082, on 24 litran kalvopaisuntasäiliö, joka on suunniteltu erityisesti avoimiin käyttöveden lämmitysjärjestelmiin (ACS). Sen tehtävänä on ottaa vastaan veden lämpenemisen aiheuttama tilavuuden kasvu, auttaa hallitsemaan asennuksen painevaihteluita ja suojata sen komponentteja.

Tämä malli toimii enintään 8 barin käyttöpaineella, toimitetaan tehtaalla 3 barin esipaineella ja siinä on 3/4" kierteellinen vesiliitäntä. Pienemmän kapasiteetin CMR-malleista poiketen 24 CMR:ssä on ruostumattomasta teräksestä valmistettu ruuvattava kansi ja vaihdettava, juomavedelle soveltuva kalvo.

24 litran paisuntasäiliö ACS-järjestelmiin

Ibaiondo 24 CMR on kehitetty avoimen piirin käyttövesiasennuksiin. Kun veden lämpötila nousee, myös sen tilavuus kasvaa. Säiliö vastaanottaa osan tästä laajenemisesta ja puristaa ilmaa ilmakammiossaan, mikä vähentää paineen nousua, joka syntyisi ilman paisuntasäiliötä olevassa asennuksessa.

Kun lämpötila laskee, ilmakammioon varastoitunut paine edistää veden palautumista piiriin ja kompensoi järjestelmän toiminnalle ominaisia tilavuusvaihteluita.

24 litran kapasiteetti

Säiliön nimelliskapasiteetti on 24 litraa. Paisuntasäiliön oikea mitoitus on tehtävä huomioiden asennuksen koko vesimäärä, syöttöpaine, varoventtiilin asetuspaine ja käyttölämpötilat.

Oikea valinta auttaa pitämään paineet suunnitelluissa rajoissa ja vähentää varoventtiilin tarpeettomia toimintoja.

8 barin enimmäiskäyttöpaine

24 CMR -mallin enimmäiskäyttöpaine on 8 bar. Ibaiondo ilmoittaa tämän arvon nimenomaisesti viitteelle 01025082, erottaen sen muista jalattomista, pienemmän kapasiteetin CMR-säiliöistä, jotka voivat toimia 10 barin paineella.

Asennuksen käyttöpaine ei saa missään tapauksessa ylittää säiliön kilvessä ilmoitettua enimmäispainetta.

Tehdasesipaine 3 bar

Säiliö toimitetaan tehtaalta 3 barin ilmasipaineella. Tämä paine voi vaatia säätöä käyttöönoton yhteydessä, jotta se vastaa asennuksen todellisia olosuhteita.

Esipaineen tarkistus ja muuttaminen on tehtävä säiliön ollessa asianmukaisesti eristetty ja ilman vedenpainetta kalvon päällä, noudattaen Ibaiondon asennus- ja huolto-ohjeita.

Vaihdettava kalvo, soveltuu juomavedelle

Ibaiondon voimassa oleva tekninen dokumentaatio määrittää, että malli 24 CMR PN8 on poikkeus jalattomien CMR-sarjan mallien joukossa: siinä on vaihdettava kalvo, joka täyttää EN 13831 -standardin vaatimukset ja soveltuu kosketukseen juomaveden kanssa.

Tämä rakenne mahdollistaa kalvon vaihtamisen tarvittaessa, jolloin koko säiliötä ei välttämättä tarvitse uusia tämän osan kulumisen vuoksi.

Ruuvattava kansi ja ruostumattomasta teräksestä valmistettu liitäntä

24 CMR:ssä on ruostumattomasta teräksestä valmistettu ruuvattava kansi, joka liittyy sen vaihdettavaan kalvojärjestelmään. Ibaiondo ilmoittaa tälle mallille myös ruostumattomasta teräksestä valmistetun vesiliitännän.

Hydraulinen liitäntä on kierteellinen R 3/4" uroskierre, joka soveltuu yhteensopiviin ACS-asennuksiin.

Järjestelmän lämpötila -10...+100 °C

Voimassa oleva tekninen kortti määrittää järjestelmän lämpötila-alueeksi -10...+100 °C. Säiliö on asennettava ja sitä on käytettävä näiden rajojen sekä valmistajan asettamien ehtojen mukaisesti.

Teräsrakenne ja valkoinen viimeistely

Säiliö on valmistettu teräksestä ja sen ulkopinta on valkoiseksi maalattu. Rakenne on suunniteltu kestämään käyttöveden lämmitysjärjestelmissä odotettavat käyttöpaineet.

Säiliössä on myös täyttöventtiili, jonka avulla ilmakammion paine voidaan tarkistaa ja säätää asennuksen sekä huoltotoimenpiteiden aikana.

Kompaktit mitat

Ibaiondo 24 CMR:n halkaisija on 320 mm ja korkeus 430 mm. Sen arvioitu paino on 4,5 kg.

Kyseessä on jalaton malli, joten sen asennus on tehtävä valmistajan asennusohjeiden mukaisesti ja tarvittaessa sopivia tukielementtejä käyttäen.

Auttaa vähentämään varoventtiilin purkauksia

Oikein mitoitettu säiliö ottaa vastaan veden lämpölaajenemisen ja estää tilavuuden kasvun muuttumisen suoraan liialliseksi paineen nousuksi.

Tämä auttaa vähentämään varoventtiilin avautumisia ja tihkumista, jotka johtuvat veden laajenemisesta lämmityssyklien aikana, sekä pienentää tarpeetonta vedenhukkaa.

Auttaa vaimentamaan painevaihteluita

Ilmakammio ja kalvo vaimentavat piirin toiminnan aikana syntyviä painevaihteluita. Ibaiondo ilmoittaa myös, että CMR-säiliön lisääminen voi auttaa vähentämään äkillisiin virtausmuutoksiin liittyviä vesivasaran vaikutuksia.

Asennus käyttövesijärjestelmiin

24 CMR soveltuu ACS-asennuksiin, joissa veden lämpölaajeneminen on kompensoitava, kuten varaajiin, vedenlämmittimiin, käyttöveden tuotantojärjestelmiin ja muihin yhteensopiviin saniteettipiireihin.

Säiliö on valittava kunkin asennuksen todellisten hydraulisten parametrien mukaan ja asennettava siten, että sitä voidaan tarkastaa ja huoltaa asianmukaisesti.

Esipaineen ylläpito

Esipaine on tarkistettava säännöllisesti säiliön oikean toiminnan varmistamiseksi. Ibaiondo suosittelee tarkistusta, kun säiliö on hydraulisesti eristetty ja tyhjennetty vedestä, välttäen mittauksia tilanteessa, jossa vedenpaine vaikuttaa kalvoon.

Säiliöön kohdistuvat toimenpiteet on aina tehtävä järjestelmän ollessa paineeton ja pätevän henkilöstön toimesta.

Ibaiondo 24 CMR:n tekniset tiedot

• Merkki: Ibaiondo.
• Viite: 01025082.
• Malli: 24 CMR.
• Sarja: CMR ACS.
• Tyyppi: kalvopaisuntasäiliö.
• Käyttökohde: avoimet käyttövesijärjestelmät.
• Kapasiteetti: 24 litraa.
• Enimmäiskäyttöpaine: 8 bar.
• Tehdasesipaine: 3 bar.
• Esipainekaasu: ilma.
• Järjestelmän lämpötila: -10...+100 °C.
• Kalvo: vaihdettava.
• Juomavedelle soveltuva kalvo: kyllä.
• Kalvon standardi: EN 13831.
• Kansi: ruuvattava, ruostumatonta terästä.
• Vesiliitäntä: ruostumatonta terästä.
• Liitinkierre: R 3/4" uroskierre.
• Säiliön materiaali: teräs.
• Täyttöventtiili: sisältyy.
• Ulkoviimeistely: valkoinen maali.
• Halkaisija: 320 mm.
• Korkeus: 430 mm.
• Paino: noin 4,5 kg.
• Rakenne: jalaton malli.
• Valmistus: painelaitedirektiivin 2014/68/EU mukaisesti.
• Voimassa olevan teknisen kortin ilmoittama takuu: 3 vuotta.

Kompakti paisuntasäiliö ACS-asennuksiin

Ibaiondo 24 CMR yhdistää 24 litran kapasiteetin, 8 barin enimmäispaineen ja 3 barin esipaineen kompaktissa Ø320 x 430 mm koossa. Sen juomavedelle soveltuva vaihdettava kalvo ja ruostumattomasta teräksestä valmistettu liitäntä erottavat sen saman sarjan pienemmän tilavuuden CMR-malleista.

Se soveltuu erityisesti veden lämpölaajenemisen hallintaan käyttövesijärjestelmissä, auttaen vakauttamaan piirin painetta, vähentämään varoventtiilin purkauksia ja suojaamaan asennuksen komponentteja painevaihteluilta.

Tärkeää: tehtaalla asetettu 3 barin esipaine on tarkistettava ja tarvittaessa säädettävä asennuksen todellisten olosuhteiden mukaan. Mitoitus, asennus ja huolto on tehtävä Ibaiondon ohjeiden ja sovellettavan lainsäädännön mukaisesti.
