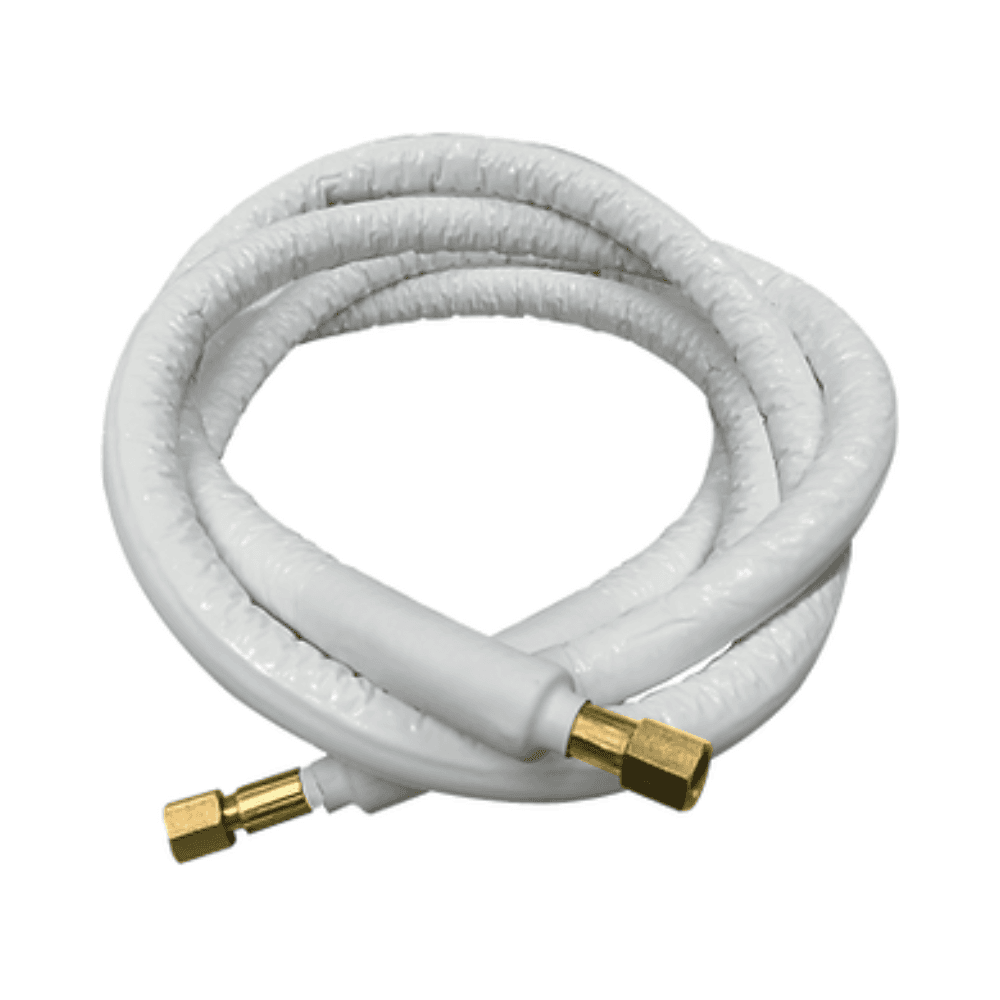

Kronos Pipe joustava kylmäaineputkisarja Ø 1/4" 3/8" – 6 metrin rulla

Zimaklima Kronos Pipe 6002-6000 -kylmäputkisarja on suunniteltu ilmastointilaitteiden ja suoralaajennusjärjestelmien sisä- ja ulkoyksiköiden välisiin liitäntöihin. Se sisältää 2 rullaa 6 metrin putkea, joista toisessa on nimellishalkaisija 1/4 tuumaa ja toisessa 3/8 tuumaa.

Kronos Pipe -järjestelmä on joustava vaihtoehto kylmäaineen johtamiseen ja erottuu helppokäyttöisyydellään. Putki voidaan sovittaa erilaisiin kaarteisiin ja kulmiin asennuksen aikana, mikä vähentää tarvetta muotoilutöille, joita jäykissä putkissa yleensä tarvitaan.

Joustava putki ilmastointiasennuksiin

Kronos Pipe -järjestelmän tärkein ominaisuus on sen joustavuus. Sen monikerroksinen rakenne mahdollistaa putken ohjaamisen ja taivuttamisen asennuksen aikana, mikä helpottaa reitin tekemistä sisäyksikön ja ulkoyksikön välille.

Tämä joustavuus on erityisen hyödyllinen asennuksissa, joissa on suunnanmuutoksia, ahtaita läpivientejä tai reittejä, joissa kylmäaineputki on sovitettava käytettävissä olevaan tilaan.

Lisäksi putki on kevyt ja helppo käsitellä, mikä helpottaa sekä kuljetusta että asennustöitä työmaalla.

1/4 ja 3/8 tuuman putkilla varustettu sarja

Tuotenumero 6002-6000 koostuu kahdesta kylmäaineputkesta, joiden pituus on 6 metriä kumpikin:

• 1 rulla 6 metriä, nimellishalkaisija 1/4 tuumaa.
• 1 rulla 6 metriä, nimellishalkaisija 3/8 tuumaa.

Tämä halkaisijayhdistelmä on yleinen monissa suoralaajennusilmastointijärjestelmissä ja mahdollistaa samassa sarjassa kaksi kylmäaineen kiertoon tarvittavaa linjaa, kunhan mitat vastaavat ilmastointijärjestelmän valmistajan määrittelyjä.

Yhteensopiva kylmäaineiden R32, R410A, R134a, R404a ja R407c kanssa

Kronos Pipe -putki on tarkoitettu erilaisten kylmäainekaasujen kanssa toimivien suoralaajennusjärjestelmien liittämiseen. Tekniset tiedot huomioiden se on yhteensopiva seuraavien kanssa:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Sitä voidaan käyttää myös kylmäaineen siirtoon sekä neste- että kaasumuodossa järjestelmän määritettyjen paine- ja lämpötilaolosuhteiden puitteissa.

Kronos Pipe ei ole yhteensopiva R22-kylmäaineen kanssa.

7-kerroksinen monikerrosrakenne

Kronos Pipe -putkessa on 7 kerroksen rakenne, joka on suunniteltu tarjoamaan mekaanista kestävyyttä, tiiveyttä, eristystä ja suojaa kylmäasennuksissa tavallisesti esiintyviä olosuhteita vastaan.

Sen koostumus sisältää:

• Sisäkerros pitkäketjuista polyamidia.
• Neljän kerroksen alumiininen suojakalvo.
• Korkean vetolujuuden synteettikuitupunos.
• Välikerros polymeeriä, jolla on korkea estevaikutus.
• Ulkokerros, joka kestää kulutusta, UV-säteilyä ja hankausta.
• Suljettusoluinen paisutetusta polyeteenivaahdosta valmistettu eriste.
• UV-säteilyä kestävä ulkoinen suojakalvo polyeteenistä.

Tämän rakenteen ansiosta samaa putkea voidaan käyttää sekä kylmäaineen johtamiseen että tarvittavan eristyksen tarjoamiseen kylmäaineputken ympärillä.

Integroitu eristys

Tämän sarjan putkissa on suljettusoluinen paisutetusta polyeteenivaahdosta valmistettu eristävä suojus. Tämä kerros auttaa rajoittamaan lämmönvaihtoa ympäristön kanssa ja vähentää kondenssin muodostumista asennuksessa.

Ulkokerros tarjoaa lisäksi suojaa UV-säteilyä, kulumista ja hankausta vastaan, mikä parantaa putken suojaa asennuksen ja käytön aikana.

Käyttölämpötila ja paine

Kronos Pipe on suunniteltu toimimaan laajalla alueella kylmäainepiireissä. Sen käyttölämpötila-alue on -30 ja 110 celsiusasteen välillä, ja se kestää hetkellisesti jopa 130 celsiusastetta.

Teknisessä dokumentaatiossa käyttöolosuhteiksi on määritetty enintään 80 bar, ja järjestelmä on testattu 100 bar paineessa.

1/4 tuuman putken tekniset tiedot

• Nimellishalkaisija: 1/4 tuumaa.
• Nimellinen sisähalkaisija: 5,2 millimetriä.
• Nimellinen ulkohalkaisija: 9,5 millimetriä.
• Minimitaivutussäde: 65 millimetriä.
• Arvioitu paino: 80 grammaa/metri.
• Pituuden vaihtelu käyttöpaineessa: noin 1 prosentti.

3/8 tuuman putken tekniset tiedot

• Nimellishalkaisija: 3/8 tuumaa.
• Nimellinen sisähalkaisija: 8,4 millimetriä.
• Nimellinen ulkohalkaisija: 13 millimetriä.
• Minimitaivutussäde: 95 millimetriä.
• Arvioitu paino: 125 grammaa/metri.
• Pituuden vaihtelu käyttöpaineessa: noin 1 prosentti.

Testattu kylmäainesovelluksiin

Kronos Pipe on kehitetty erityisesti jäähdytys- ja ilmastointisovelluksiin, ja sille on tehty laboratoriotestejä, joilla on varmistettu sen käyttäytyminen tämän tyyppisille asennuksille tyypillisissä paine-, lämpötila-, läpäisevyys- ja käyttöolosuhteissa.

Tuotteen teknisessä dokumentaatiossa viitenormina on EN 1736:2008, joka koskee jäähdytysjärjestelmissä ja lämpöpumpuissa käytettäviä joustavia putkikomponentteja.

Zimaklima Kronos Pipe 6002-6000 -tuotteen tärkeimmät ominaisuudet

• Merkki: Zimaklima.
• Tuotesarja: Kronos Pipe.
• Tuotenumero: 6002-6000.
• Tuotetyyppi: eristetty joustava kylmäaineputkisarja.
• Sisältö: 2 putkirullaa.
• Jokaisen rullan pituus: 6 metriä.
• Sisältyvät halkaisijat: 1/4 ja 3/8 tuumaa.
• Käyttökohde: kylmäaineyhteys suoralaajennusjärjestelmien yksiköiden välillä.
• Yhteensopivat kylmäaineet: R32, R410A, R134a, R404a ja R407c.
• Yhteensopivuus R22:n kanssa: ei yhteensopiva.
• Lämpötila-alue: -30 - 110 celsiusastetta.
• Enimmäishetkilämpötila: 130 celsiusastetta.
• Käyttöpaine: enintään 80 bar.
• Ilmoitettu testipaine: 100 bar.
• Rakenne: 7-kerroksinen monikerrosputki.
• Eristys: suljettusoluinen paisutetusta polyeteenivaahdosta valmistettu eriste.
• Ulkosuoja: kulutusta, hankausta ja UV-säteilyä kestävä.
• Viitenormi: EN 1736:2008.

Joustava ratkaisu kylmäainekytkentään

Zimaklima Kronos Pipe 1/4 ja 3/8 tuuman sarja yhdistää yhteen kokonaisuuteen kaksi monissa ilmastointiasennuksissa tarvittavaa putkikokoa, 6 metriä kumpaakin halkaisijaa.

Sen monikerroksinen rakenne, integroitu eristys ja suuri joustavuus helpottavat kylmäaineputkien reititystä ja mukautumista kaarteisiin sekä suunnanmuutoksiin asennuksen aikana. Se on ratkaisu, joka on erityisesti suunnattu nykyaikaisille kylmäaineille, kuten R32 ja R410A, kunhan laitteen valmistajan ilmoittamia halkaisijoita, paineita ja käyttöolosuhteita noudatetaan.
