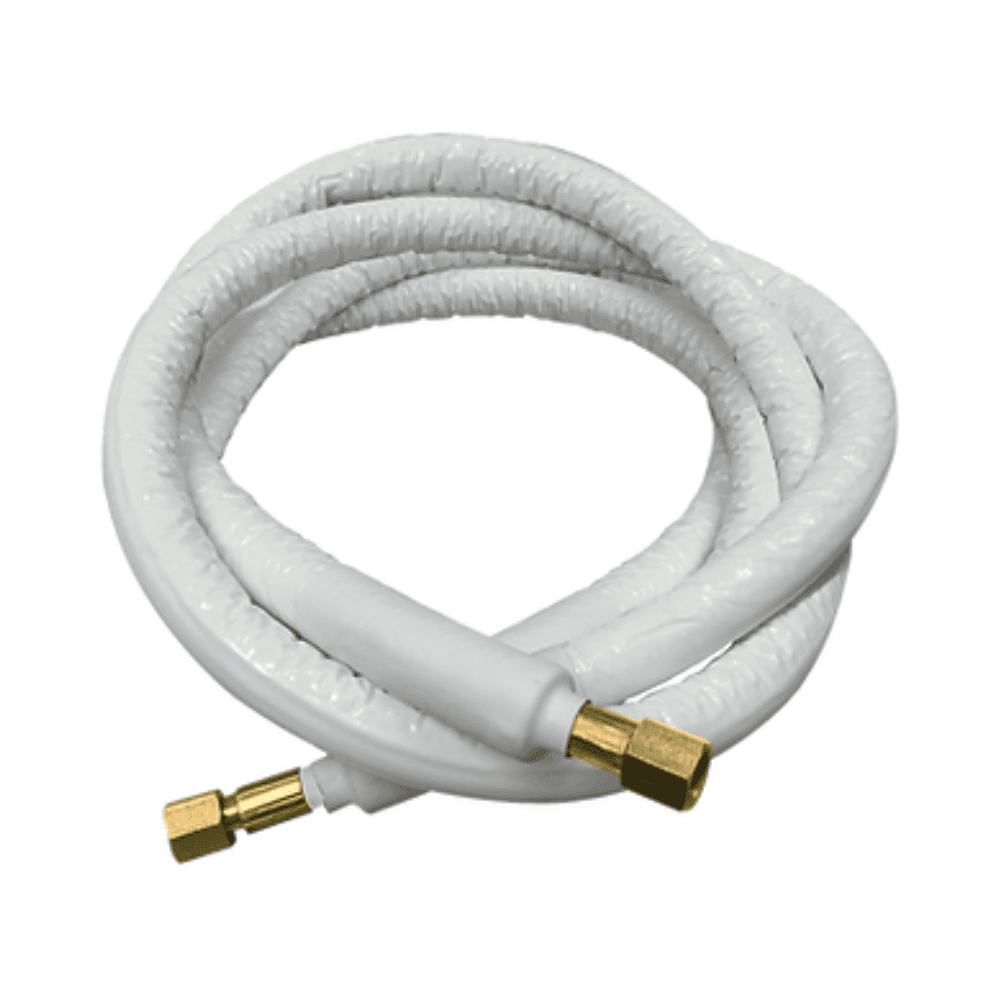

Kronos Pipe joustava kylmäaineputkisarja Ø 3/8" 5/8" – 6 metrin rulla

Joustava Zimaklima Kronos Pipe 6005-3858 -kylmäaineputkisarja on suunniteltu tekemään kylmäainekytkennät suoraan laajenevien ilmastointijärjestelmien sisä- ja ulkoyksiköiden välillä. Sarja sisältää 2 rullaa, kumpikin 6 metriä, joista toinen on 3/8 tuumaa ja toinen 5/8 tuumaa, tarjoten kaksi tarvittavaa linjaa moniin ilmastointilaitteisiin.

Kronos Pipe erottuu joustavuudellaan, keveydellään ja helppokäyttöisyydellään. Sen rakenne mahdollistaa putken mukauttamisen kaarteisiin ja suunnanmuutoksiin ilman työkaluja muotoilua varten, mikä helpottaa erityisesti monimutkaisissa reiteissä, ahtaissa läpivienneissä ja vaikeapääsyisissä tiloissa tehtäviä asennuksia.

Kronos Pipe -sarja 3/8 ja 5/8 tuuman ilmastointiin

Viite 6005-3858 kuuluu Zimakliman Kronos Pipe -järjestelmään ja koostuu seuraavista osista:

• 1 rulla Kronos Pipe -putkea, 3/8 tuumaa ja 6 metriä pitkä.
• 1 rulla Kronos Pipe -putkea, 5/8 tuumaa ja 6 metriä pitkä.

Tätä halkaisijayhdistelmää voidaan käyttää ilmastointilaitteissa, joiden kylmäainekytkennät edellyttävät 3/8 ja 5/8 tuuman linjoja. Ennen asennusta on aina tarkistettava laitteen valmistajan ilmoittamat mitat.

Joustava putki helpottaa asennusta

Yksi Kronos Pipe -järjestelmän tärkeimmistä ominaisuuksista on sen kyky mukautua erilaisiin kaarteisiin ja kulmiin. Toisin kuin perinteiset jäykät putket, sen joustava rakenne helpottaa kylmäaineputkiston reitin tekemistä ja mahdollistaa putken kulun muuttamisen asennuksen aikana.

Tämä ominaisuus on erityisen hyödyllinen asennuksissa, joissa on paljon suunnanmuutoksia, kulkuja alaslaskettujen kattojen, nousukuilujen, kanavien tai muiden ahtaiden alueiden kautta, joissa jäykkien putkien käsittely on hankalaa.

Sen pieni paino helpottaa myös materiaalin kuljettamista ja käsittelyä asennuksen aikana.

Yhteensopiva R32- ja R410A-kylmäaineiden kanssa

Kronos Pipe -järjestelmä on kehitetty suoraan laajeneviin kylmäainepiireihin ja se on yhteensopiva useiden ilmastointi- ja jäähdytyslaitteissa yleisesti käytettyjen kylmäaineiden kanssa.

Teknisen dokumentaation mukaan sitä voidaan käyttää seuraavien kylmäaineiden kanssa:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Se soveltuu myös kylmäaineiden kuljettamiseen sekä neste- että kaasumaisessa muodossa, aina järjestelmälle määritettyjen paine- ja lämpötilaolosuhteiden puitteissa.

Kronos Pipe ei ole yhteensopiva R22-kylmäaineen kanssa.

7-kerroksinen monikerrosrakenne

Kronos Pipe -putkessa on 7 kerroksesta koostuva monikerrosrakenne, joka on suunniteltu yhdistämään tiiveys, mekaaninen kestävyys, ulkoinen suoja ja lämpöeristys.

Sen rakenne koostuu seuraavista osista:

• Sisäkerros pitkäketjuista polyamidia.
• Nelikerroksinen suojaava alumiinikalvo.
• Korkealujuuksinen synteettinen kuitupunos.
• Välikerros polymeeriä, jolla on korkea estevaikutus.
• Ulkokerros, joka kestää kulutusta, UV-säteilyä ja hankausta.
• Suljettusoluinen paisutetusta polyeteenistä valmistettu eristevaahto.
• UV-säteilyä kestävä ulkoinen suojaava polyeteenikalvo.

Tämä rakenne mahdollistaa kylmäaineen johtamisen ja kylmäaineputken eristyksen yhdistämisen yhteen järjestelmään.

Integroitu lämpöeristys

Sarjaan kuuluvissa putkissa on suljettusoluinen paisutetusta polyeteenistä valmistettu eristevaahto. Tämä eristys auttaa rajoittamaan lämpösiirtymää kylmäaineen ja ympäristön välillä sekä vähentää kondenssin muodostumista.

Ulkoinen suojakalvo lisää lisäksi kestävyyttä UV-säteilyä, kulumista ja hankausta vastaan, suojaten putkea käsittelyn ja asennuksen aikana.

Käyttölämpötila -30...110 °C

Kronos Pipe on suunniteltu toimimaan laajalla lämpötila-alueella. Zimaklima ilmoittaa käyttölämpötilaksi -30...110 celsiusastetta.

Järjestelmä kestää myös tilapäisiä jopa 130 celsiusasteen piikkejä, aina epäjatkuvasti ja valmistajan ilmoittamien ehtojen mukaisesti.

Maksimikäyttöpaine 80 bar

Zimakliman ilmoittama Kronos Pipe -järjestelmän maksimikäyttöpaine on 80 bar. Putki on lisäksi testattu ja sertifioitu 100 bariin asti.

Nämä ominaisuudet mahdollistavat järjestelmän käytön moderneissa kylmäaineissa, jotka toimivat korkeilla paineilla, kuten R32 ja R410A, aina ilmastointilaitteen suunnittelu- ja käyttöehtoja noudattaen.

3/8 tuuman putken ominaisuudet

• Nimellishalkaisija: 3/8 tuumaa.
• Nimellinen sisähalkaisija: 8,4 millimetriä.
• Sisähalkaisijan toleranssi: 0,1 millimetriä.
• Nimellinen ulkohalkaisija: 13 millimetriä.
• Ulkohalkaisijan toleranssi: 0,15 millimetriä.
• Minimimurtopaine: 400 bar.
• Koepaine: 100 bar.
• Pituuden muutos käyttöpaineessa: noin 1 prosentti.
• Minimitaivutussäde: 95 millimetriä.
• Arvioitu paino: 125 grammaa/metri.

5/8 tuuman putken ominaisuudet

• Nimellishalkaisija: 5/8 tuumaa.
• Nimellinen sisähalkaisija: 13,8 millimetriä.
• Sisähalkaisijan toleranssi: 0,1 millimetriä.
• Nimellinen ulkohalkaisija: 19,9 millimetriä.
• Ulkohalkaisijan toleranssi: 0,2 millimetriä.
• Minimimurtopaine: 200 bar.
• Koepaine: 100 bar.
• Pituuden muutos käyttöpaineessa: noin 1 prosentti.
• Minimitaivutussäde: 170 millimetriä.
• Arvioitu paino: 190 grammaa/metri.

Suunniteltu suoraan laajeneviin järjestelmiin

Kronos Pipe on tarkoitettu sisä- ja ulkoyksiköiden väliseen liitäntään suoraan laajenevissa järjestelmissä. Sen joustavuus helpottaa linjan sovittamista tarvittavaan reittiin yksiköiden välillä.

Tekninen dokumentaatio määrittää viitenormiksi EN 1736:2008, joka koskee jäähdytys- ja lämpöpumppujärjestelmissä käytettäviä joustavia putkikomponentteja.

Zimaklima Kronos Pipe 6005-3858:n tärkeimmät ominaisuudet

• Merkki: Zimaklima.
• Tuotesarja: Kronos Pipe.
• Viite: 6005-3858.
• Tuotetyyppi: eristetty joustava kylmäaineputkisarja.
• Sisältö: 2 putkirullaa.
• Jokaisen rullan pituus: 6 metriä.
• Sisältyvät halkaisijat: 3/8 ja 5/8 tuumaa.
• Käyttökohde: suoraan laajenevien järjestelmien kylmäainekytkentä.
• Yhteensopivat kylmäaineet: R32, R410A, R134a, R404a ja R407c.
• Yhteensopiva R22:n kanssa: ei.
• Käyttölämpötila: -30...110 celsiusastetta.
• Maksimipistelämpötila: 130 celsiusastetta.
• Maksimikäyttöpaine: 80 bar.
• Koepaine: 100 bar.
• Rakenne: 7-kerroksinen monikerrosputki.
• Eristys: suljettusoluinen paisutetusta polyeteenistä valmistettu vaahto.
• Ulkosuoja: UV-säteilyä, kulumista ja hankausta kestävä.
• Viitenormi: EN 1736:2008.

Joustava sarja 3/8 ja 5/8 tuuman kylmäaineasennuksiin

Zimaklima Kronos Pipe 6005-3858 kokoaa samaan sarjaan 3/8 ja 5/8 tuuman kylmäaineputket, joiden pituus on 6 metriä kumpikin, helpottaen näitä mittoja tukevien ilmastointilaitteiden asennusta.

Sen monikerrosrakenne, integroitu eristys, joustavuus ja yhteensopivuus kylmäaineiden kuten R32 ja R410A kanssa mahdollistavat tilaan sopivien kylmäainereittien toteuttamisen, aina laitteen valmistajan ilmoittamia liitäntä- ja käyttöehtoja noudattaen.
