Monivaiheinen keskipakopumppu Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Grundfosin monivaiheinen keskipakopumppu CM 5-5 A-R-A-E-AVBE C1-A-A-N, viitenumero 92880796, on kompakti vaakasuuntainen pumppu veden pumppaukseen ja paineen nostoon. Siinä on 5 juoksupyörää, nimellistuotto 4,7 kuutiometriä tunnissa ja nimelliskorkeus 38,61 metriä, yhdistäen vankan hydraulirungon ja ruostumattomasta teräksestä valmistetut sisäosat.

Se on varustettu 0,9 kilowatin yksivaiheisella oikosulkumoottorilla 220–230 voltin ja 50 hertsin syöttöä varten. Vaakasuuntainen rakenne, aksiaalinen imu ja radiaalinen painepuoli mahdollistavat sen integroinnin kotitalous-, kaupallisiin ja teollisiin asennuksiin, joissa vettä on siirrettävä tai käytettävissä olevaa painetta on nostettava.

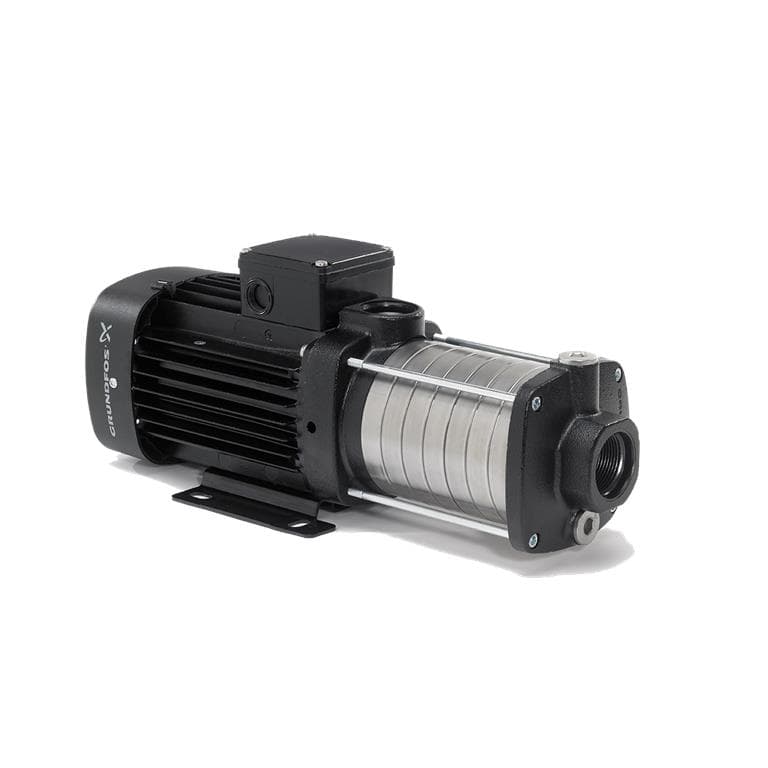

Grundfos CM 5-5 vaakasuuntainen monivaiheinen keskipakopumppu

Grundfos CM -sarja koostuu kompakteista monivaiheisista keskipakopumpuista. Viitteessä 92880796 neste tulee sisään aksiaalisen imuportin kautta ja kulkee peräkkäin eri hydraulivaiheiden läpi ennen poistumista radiaalisen paineyhteyden kautta.

Monivaiherakenne mahdollistaa korkean paineen tuottamisen pienillä mitoilla, joten se soveltuu kohteisiin, joissa tarvitaan kohtalaista virtaamaa ja huomattavaa nostokorkeutta.

Nimellistuotto 4,7 kuutiometriä tunnissa

Tämän pumpun nimellispiste vastaa 4,7 kuutiometrin tuntivirtaamaa ja 38,61 metrin nostokorkeutta.

CM 5-5:n hydraulinen käyrä mahdollistaa toiminnan eri virtaaman ja paineen yhdistelmillä sen käyttöalueen sisällä. Teknisten jälleenmyyjien mukaan suurin virtaama on noin 6,1 kuutiometriä tunnissa ja suurin nostokorkeus noin 48 metriä.

5 vaihetta suuremman paineen tuottamiseen

Pumpussa on 5 sarjaan kytkettyä juoksupyörää. Monivaihepumpussa jokainen vaihe nostaa nesteen painetta asteittain, jolloin voidaan saavuttaa suurempia nostokorkeuksia kuin vastaavan kokoisella yksivaiheisella keskipakopumpulla.

Tämä rakenne sopii paineenkorotukseen, jakeluun ja veden siirtoon kohteissa, joissa on voitettava korkeuseroja tai suuria painehäviöitä.

Juoksupyörät ja hydrauliset osat ruostumatonta terästä

Juoksupyörät on valmistettu ruostumattomasta teräksestä EN 1.4301, joka vastaa AISI 304 -laatua. Akseli ja hydraulikammiot on myös valmistettu ruostumattomasta teräksestä, mikä parantaa mekaanista kestävyyttä ja korroosionkestoa yhteensopivissa vesikäytöissä.

Imu- ja painepuolen osat on valmistettu valuraudasta EN-GJL-200, joka vastaa ASTM A48-25A -laatua, tarjoten vankan rakenteen asennuksen paineolosuhteiden kestämiseksi.

AVBE-mekaaninen tiiviste

Viite 92880796 käyttää AVBE-koodin mekaanista tiivistettä. Kyseessä on erityisesti sarjaan suunniteltu epätasapainoinen O-rengastiiviste.

Tiivisteen pyörivä pinta on alumiinioksidia eli alumiinia, kun taas kiinteä pinta on hartsilla kyllästettyä hiiligrafiittia. Toissijainen tiiviste on valmistettu EPDM:stä, joka soveltuu erityisesti veteen ja kuumaan veteen.

Grundfosin mukaan tämä materiaaliyhdistelmä tarjoaa hyvän tiiveyden ja kulutuskestävyyden yhteensopivissa käyttökohteissa. EPDM ei sovellu mineraaliöljyjen pumppaamiseen.

0,9 kilowatin yksivaiheinen moottori

Pumppu sisältää tuulettimella jäähdytetyn yksivaiheisen oikosulkumoottorin, jonka nimellinen lähtöteho P2 on 0,9 kilowattia.

Nimellissyöttö on 1 × 220–230 volttia 50 hertsin taajuudella, joten tämä versio on erityisesti tarkoitettu kohteisiin, joissa on yksivaiheinen sähkösyöttö.

IE2-hyötysuhdeluokan moottori

Moottorin hyötysuhdeluokka on IE2 standardin IEC 60034-30 mukaisesti, ja sen rakenne vastaa sarjan sähkömoottoreita koskevia sovellettavia normeja.

Nimellisnopeus on noin 2 790–2 810 kierrosta minuutissa, kun taas pumpun hydrauliset tiedot on määritetty käyttäen 2 900 kierroksen minuutissa viitenopeutta.

IP55-suojaus ja F-luokan eristys

Moottorin suojausluokka on IP55, mikä antaa suojan haitalliselta pölyltä ja vesisuihkuilta tämän luokituksen ehtojen mukaisesti.

Eristysluokka on F ja moottorissa on PTO-lämpösuoja. Virtajohto ei sisälly pumppuun.

Nimellisvirta

Grundfosin ilmoittama nimellisvirta on 5,72–5,60 ampeeria, riippuen syöttöjännitteestä nimellisalueella 220–230 volttia.

Käynnistysvirta on noin 400–440 prosenttia nimellisvirrasta, mikä on huomioitava sähköisten suojalaitteiden ja kytkentäkomponenttien mitoituksessa.

Maksimikäyttöpaine 10 bar

Grundfos CM 5-5 on suunniteltu toimimaan 10 barin suurimmalla käyttöpaineella valmistajan määrittämissä lämpötilaolosuhteissa.

Grundfos määrittää tarkemmin 10 barin maksimipaineen 40 celsiusasteessa. Kun nesteen lämpötila nousee 90 celsiusasteeseen, sallittu enimmäispaine laskee 6 bariin.

Nesteen lämpötila -20...90 celsiusastetta

Pumpattavan nesteen lämpötila-alue on -20–90 celsiusastetta. Tämä mahdollistaa pumpun käytön sekä kylmän että kuuman veden kanssa valmistajan määrittämien käyttö-, paine- ja materiaaliehtojen puitteissa.

Teknisessä dokumentaatiossa suoritusarvojen viitteenä käytetään vettä 20 celsiusasteessa ja noin 998,2 kilogramman kuutiometriä kohti olevaa tiheyttä.

Ympäristön lämpötila -20...55 celsiusastetta

Pumppu voi toimia -20–55 celsiusasteen ympäristön lämpötilassa, kunhan moottorin asennus- ja ilmanvaihtovaatimukset täyttyvät.

Rp-kierreliitännät

Hydraulinen liitäntä tehdään sisäisillä Whitworth-putkikierteillä Rp standardin ISO 7/1 mukaisesti, mikä helpottaa sen liittämistä tavanomaisiin kierreasennuksiin.

• Imuliitäntä: Rp 1 1/4 tuumaa.
• Paineliitäntä: Rp 1 tuuma.
• Imutyyppi: aksiaalinen.
• Painepuolen tyyppi: radiaalinen.

Imun ja paineen välinen halkaisijaero johtuu tämän CM 5-5 -version erityisestä hydraulisesta suunnittelusta.

Kompakti rakenne ahtaisiin tiloihin

Pumppu ja moottori muodostavat kompaktin yksikön, joka on asennettu pienelle jalustalle. Tämä helpottaa asennusta ja mahdollistaa kokonaisuuden sijoittamisen teknisiin tiloihin ja paikkoihin, joissa käytettävissä oleva tila on rajallinen.

Viitteen 92880796 mittapiirroksen mukaan kokonaispituus on noin 400 millimetriä. Ennen asennusta on jätettävä riittävästi tilaa hydrauliliitännöille, moottorin ilmanvaihdolle ja myöhemmille huoltotoimenpiteille.

Helppo huollettavuus

CM-sarjan rakenne mahdollistaa pääsyn hydraulikomponentteihin pumpun päästä. Kammiot, imu ja painepuoli on yhdistetty neljällä kierretangolla.

Grundfos on suunnitellut tämän sarjan huoltotoimenpiteiden helpottamiseksi, ja saatavilla on varaosia sekä erityisiä sarjoja eri hydrauliosille.

Soveltuu juomavesikäyttöön

Tätä viitettä koskevassa teknisessä dokumentaatiossa mainitaan ACS- ja NSF61-hyväksynnät juomavedelle sekä yleiset CE-, EAC- ja UKCA-sertifioinnit.

Lopullinen yhteensopivuus juomaveden kanssa on varmistettava käyttämällä myös muita tähän käyttöön soveltuvia liittimiä, putkia ja komponentteja sekä noudattamalla asennusta koskevia määräyksiä.

Grundfos CM 5-5 -pumpun käyttökohteet

Monivaiherakenteensa sekä virtaaman ja paineen yhdistelmän ansiosta Grundfos CM 5-5 soveltuu erilaisiin veden siirto- ja paineenkorotusasennuksiin, jotka vastaavat sen ominaisuuksia.

• Paineen nosto vesijärjestelmissä.
• Veden siirto ja jakelu.
• Vesihuoltojärjestelmät.
• Kaupalliset ja teolliset asennukset.
• Laitteet ja apujärjestelmät, jotka vaativat veden pumppausta.
• Juomavesisovellukset, jotka ovat yhteensopivia sen sertifiointien kanssa.

Pumppu ei sisällä taajuusmuuttajaa, joten tämä versio toimii kiinteällä nopeudella, kun se kytketään suoraan sähköverkkoon.

Grundfos CM 5-5 92880796:n tekniset tiedot

• Merkki: Grundfos.
• Sarja: CM.
• Viite: 92880796.
• Malli: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Tyyppi: vaakasuuntainen monivaiheinen keskipakopumppu.
• Juoksupyörien määrä: 5.
• Viiteneste: vesi.
• Nimellistuotto: 4,7 kuutiometriä tunnissa.
• Nimelliskorkeus: 38,61 metriä.
• Arvioitu enimmäistuotto: 6,1 kuutiometriä tunnissa.
• Arvioitu enimmäiskorkeus: 48 metriä.
• Nesteen lämpötila-alue: -20–90 celsiusastetta.
• Maksimikäyttöpaine: 10 bar.
• Maksimipaine 40 celsiusasteessa: 10 bar.
• Maksimipaine 90 celsiusasteessa: 6 bar.
• Ympäristön lämpötila: -20–55 celsiusastetta.
• Hydraulirunko: valurauta EN-GJL-200.
• Juoksupyörät: ruostumaton teräs AISI 304.
• Akseli ja kammiot: ruostumaton teräs.
• Mekaanisen tiivisteen koodi: AVBE.
• Toissijaisen tiivisteen materiaali: EPDM.
• Imuliitäntä: Rp 1 1/4 tuumaa.
• Paineliitäntä: Rp 1 tuuma.
• Imutyyppi: aksiaalinen.
• Painepuolen tyyppi: radiaalinen.
• Moottorin nimellisteho P2: 0,9 kilowattia.
• Syöttö: yksivaiheinen 220–230 volttia.
• Taajuus: 50 hertsiä.
• Nimellisvirta: 5,72–5,60 ampeeria.
• Nimellisnopeus: 2 790–2 810 kierrosta minuutissa.
• Moottorin hyötysuhdeluokka: IE2.
• Moottorin suojausluokka: IP55.
• Eristysluokka: F.
• Integroitu lämpösuoja: PTO.
• Taajuusmuuttaja: ei sisälly.
• Sähkökaapeli mukana: ei.
• MEI-minimitehokkuusindeksi: vähintään 0,7.
• Nettopaino: 15,8 kilogrammaa.
• Bruttopaino: 18,4 kilogrammaa.
• Arvioitu pituus: 400 millimetriä.
• Hyväksynnät: CE, EAC ja UKCA.
• Hyväksynnät juomavedelle: ACS ja NSF61.
• Käyrän toleranssi: ISO 9906:2012 3B.

Kompakti monivaihepumppu veden paineenkorotukseen ja syöttöön

Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N yhdistää 5 hydraulivaihetta, ruostumattomasta teräksestä valmistetut sisäosat ja 0,9 kilowatin yksivaihemoottorin tarjotakseen nimellispisteen 4,7 kuutiometriä tunnissa ja 38,61 metrin nostokorkeudessa.

Sen kompakti rakenne, 10 barin maksimipaine, kierreliitännät, IP55-suojaus ja juomavesihyväksynnät tekevät tästä pumpusta monipuolisen ratkaisun jakelu-, siirto- ja paineenkorotusasennuksiin, joissa tarvitaan luotettava ja mitoiltaan kompakti vaakasuuntainen keskipakopumppu.
