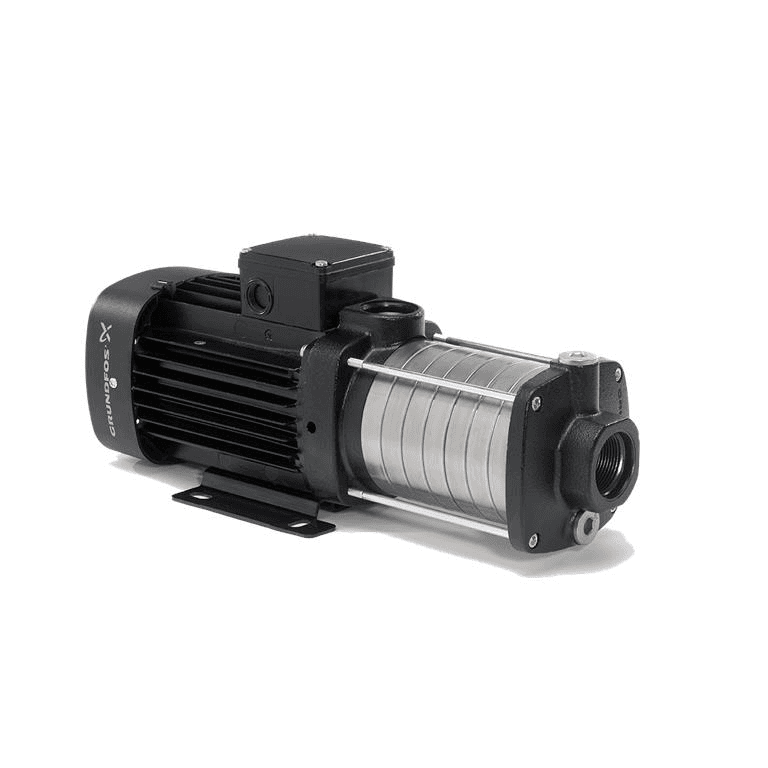

Monivaihepumppu Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N -monivaiheinen keskipakopumppu, viitenumero 92880795, on kompakti vaakasuuntainen pumppu, joka on suunniteltu veden pumppaukseen vesihuolto-, paineenkorotus-, lämmitys-, vedenkäsittely-, kastelu- ja muissa hydrauliikkasovelluksissa. Sen nimellistuotto on 4,7 kuutiometriä tunnissa ja nimelliskorkeus 30,69 metriä.

Tässä mallissa on 4 juoksupyörää ja yksivaiheinen asynkronimoottori, jonka teho on 0,67 kilowattia ja joka toimii 220–230 voltin jännitteellä ja 50 hertsin taajuudella. Rakenne yhdistää ruostumattomasta teräksestä valmistetut juoksupyörät, kammiot ja akselin valurautaisiin tulo- ja lähtöhydrauliikan osiin, tarjoten kestävän ratkaisun ammattimaisiin hydrauliikkajärjestelmiin.

Grundfos CM 5-4 vaakasuuntainen monivaiheinen keskipakopumppu

Grundfos CM 5-4 kuuluu CM-sarjan vaakasuoriin monivaiheisiin keskipakopumppuihin. Sen rakenne käyttää aksiaalista imuaukkoa ja radiaalista paineaukkoa, ja hydraulinen osa on suoraan kytketty moottoriin.

Useiden vaiheiden ansiosta pumppu tuottaa korkean nostokorkeuden säilyttäen samalla kompaktit mitat, joten se soveltuu erityisesti kohteisiin, joissa veden painetta on nostettava.

Nimellistuotto 4,7 kuutiometriä tunnissa

Viitteen 92880795 nimellispiste on:

• Nimellistuotto: 4,7 kuutiometriä tunnissa.
• Nimelliskorkeus: 30,69 metriä.
• Juoksupyörien määrä: 4.
• Hydraulisten tietojen käyttämä nopeus: 2 900 kierrosta minuutissa.
• Käyrän toleranssi: ISO 9906:2012 luokka 3B.

Todellinen virtaama ja paine riippuvat asennuksen toimintapisteestä, putkiston painehäviöistä ja pumpun ylittämästä geodeettisesta korkeudesta.

0,67 kilowatin yksivaiheinen moottori

CM 5-4 92880795 sisältää tuulettimella jäähdytetyn yksivaiheisen asynkronimoottorin, joka on laakeroitu.

• Nimellisteho P2: 0,67 kilowattia.
• Syöttö: 1 × 220-230 volttia.
• Taajuus: 50 hertsiä.
• Nimellisvirta: noin 4,30-4,15 ampeeria.
• Nimellisnopeus: 2 810-2 830 kierrosta minuutissa.
• Moottorin hyötysuhdeluokka: IE2.
• Suojausluokka: IP55.
• Eristysluokka: F.
• Moottorikoko: 80B.
• Palvelukerroin: 1,00.

Tässä versiossa ei ole integroitua taajuusmuuttajaa, vaan se kytketään suoraan vastaavaan sähkösyöttöön.

Neljä vaihetta paineen tuottamiseen

CM 5-4 -nimitys tarkoittaa monivaiheista pumppua, jossa on 4 juoksupyörää. Vesi kulkee peräkkäin eri hydraulivaiheiden läpi, jolloin sen paine kasvaa asteittain ennen poistumista paineaukosta.

Tämä rakenne sopii erityisesti järjestelmiin, joissa tarvitaan kohtalaista virtaamaa ja suurempaa paineenkorotusta kuin mitä yksivaiheinen keskipakopumppu tavallisesti tarjoaa.

Ruostumattomasta teräksestä valmistetut juoksupyörät ja sisäosat

Grundfos käyttää ruostumatonta terästä pumpun tärkeimmissä sisäisissä hydraulisissa osissa. Juoksupyörät ovat ruostumatonta terästä EN 1.4301 / AISI 304, ja myös akseli sekä kammiot on valmistettu ruostumattomasta teräksestä.

• Juoksupyörät: ruostumaton teräs.
• Juoksupyörien laatu: EN 1.4301 / AISI 304.
• Kammiot: ruostumaton teräs.
• Akseli: ruostumaton teräs.
• Hydraulinen runko: valurauta.
• Valurauta: EN-GJL-200 / ASTM A48-25A.

Tämä yhdistelmä tarjoaa kestävän rakenteen, jossa ruostumaton teräs on käytössä pumppausvaiheisiin suoraan liittyvissä sisäosissa.

AVBE-mekaaninen tiiviste

Pumppu sisältää Grundfosin AVBE-koodilla varustetun mekaanisen tiivisteen. Kyseessä on O-renkaalla tiivistetty ratkaisu, joka on suunniteltu erityisesti tälle pumppusarjalle.

• Ensisijainen tiiviste: AVBE.
• Tiivistekoodi: AVBE.

Mekaanisen tiivisteen oikea valinta on tärkeää, jotta se on yhteensopiva nesteen sekä asennuksen lämpötila- ja paineolosuhteiden kanssa.

Maksimikäyttöpaine 10 bar

CM 5-4 sallii enintään 10 barin käyttöpaineen, ja rajat riippuvat nesteen lämpötilasta.

• Maksimikäyttöpaine: 10 bar.
• Maksimipaine 40 °C:ssa: 10 bar.
• Maksimipaine 90 °C:ssa: 6 bar.

Asennuksen kokonaispaineessa on huomioitava sekä imuputkiston paine että pumpun tuottama paine.

Nesteen lämpötila -20...90 °C

Pumppu on suunniteltu toimimaan vedellä laajalla lämpötila-alueella:

• Pumpattava neste: vesi.
• Nesteen vähimmäislämpötila: -20 °C.
• Nesteen enimmäislämpötila: 90 °C.
• Hydraulisten tietojen käyttölämpötila: 20 °C.
• Viitetiheys: 998,2 kilogrammaa kuutiometrissä.

Jos käytetään muita nesteitä kuin vettä tai lisäaineita sisältäviä nesteitä, materiaalien ja mekaanisen tiivisteen yhteensopivuus on tarkistettava etukäteen.

Ympäristön lämpötila enintään 55 °C

Pumppu voidaan asentaa ympäristöihin, joissa lämpötila on -20...55 °C, kunhan moottorin ilmanvaihto- ja asennusolosuhteet täyttyvät.

Rp-kierreliitännät

Liitäntä järjestelmään tehdään Whitworthin sisäkierteillä Rp standardin ISO 7/1 mukaisesti.

• Liitäntätyyppi: Rp.
• Imuliitäntä: Rp 1 1/4.
• Paineliitäntä: Rp 1.
• Lähtöasento: 12.
• Liitäntäkoodi: R.

Axiaalinen imu ja radiaalinen purkaus mahdollistavat pumpun integroinnin kompakteihin asennuksiin ja helpottavat putkiston tavanomaista sijoittelua.

Soveltuu erilaisiin hydrauliikkasovelluksiin

Hydraulisten ja rakenteellisten ominaisuuksiensa ansiosta Grundfos CM 5-4 soveltuu erilaisiin asennuksiin, joissa vettä on siirrettävä tai sen painetta nostettava, kuten:

• Vedenhankinta- ja jakelujärjestelmät.
• Asennusten paineenkorotus.
• Lämmitysjärjestelmät.
• Vedenkäsittely.
• Kastelu.
• Hydrauliikkajärjestelmiin liittyvät lannoitus- ja annostelusovellukset.
• Veden siirto teollisuusasennuksissa.

Pumpun toimintapiste on aina valittava tarvittavan virtaaman ja asennukselle lasketun kokonaisnostokorkeuden mukaan.

Juomavesihyväksynnät

Tämän viitteen tekniset tiedot ilmoittavat ACS- ja NSF61-hyväksynnät juomavedelle sekä yleiset CE-, EAC- ja UKCA-hyväksynnät.

• Hyväksynnät: CE, EAC ja UKCA.
• Juomavesihyväksynnät: ACS ja NSF61.

Nämä sertifioinnit ovat erityisen tärkeitä, kun pumppu liitetään järjestelmiin, joissa pumpattavan veden on täytettävä erityiset terveysvaatimukset.

Kompakti rakenne vaakasuoraan asennukseen

CM 5-4 on suunniteltu vaakasuoraan asennukseen vakaalle alustalle. Viitteen 92880795 mittapiirustuksen mukaan kokonaispituus on noin 362 millimetriä ja suurin leveys noin 158 millimetriä.

Asennuksessa moottorin ympärille on jätettävä riittävästi tilaa jäähdytystä sekä myöhempiä tarkastus- ja huoltotoimia varten.

Grundfos CM 5-4 92880795 tekniset tiedot

• Merkki: Grundfos.
• Sarja: CM.
• Viite: 92880795.
• Malli: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Tyyppi: vaakasuuntainen monivaiheinen keskipakopumppu.
• Vaiheiden / juoksupyörien määrä: 4.
• Nimellistuotto: 4,7 kuutiometriä tunnissa.
• Nimelliskorkeus: 30,69 metriä.
• Hydraulinen viitenopeus: 2 900 kierrosta minuutissa.
• Nimellisteho P2: 0,67 kilowattia.
• Moottori: tuulettimella jäähdytetty yksivaiheinen asynkronimoottori.
• Jännite: 1 × 220-230 volttia.
• Taajuus: 50 hertsiä.
• Nimellisvirta: 4,30-4,15 ampeeria.
• Moottorin hyötysuhdeluokka: IE2.
• Suojausluokka: IP55.
• Eristysluokka: F.
• Integroitu taajuusmuuttaja: ei.
• Mekaaninen tiiviste: AVBE.
• Juoksupyörät: AISI 304 -ruostumatonta terästä.
• Hydraulinen runko: EN-GJL-200 -valurautaa.
• Maksimikäyttöpaine: 10 bar.
• Maksimipaine 90 °C:ssa: 6 bar.
• Nesteen lämpötila-alue: -20...90 °C.
• Ympäristön lämpötila-alue: -20...55 °C.
• Imuliitäntä: Rp 1 1/4.
• Paineliitäntä: Rp 1.
• Juomavesihyväksynnät: ACS ja NSF61.
• Yleiset hyväksynnät: CE, EAC ja UKCA.
• Käyrän toleranssi: ISO 9906:2012 luokka 3B.
• Kokonaispituus noin: 362 millimetriä.
• Nettopaino: 14,5 kilogrammaa.
• Bruttopaino: 17 kilogrammaa.

Kompakti monivaihepumppu paineenkorotukseen ja veden siirtoon

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 yhdistää 4,7 kuutiometrin tuntituoton, 30,69 metrin nimelliskorkeuden ja 0,67 kilowatin yksivaihemoottorin tarjoten kompaktin ratkaisun järjestelmiin, joissa vettä on siirrettävä ja sen painetta nostettava.

Sen neljä vaihetta, ruostumattomasta teräksestä valmistetut juoksupyörät, 10 barin maksimipaine, IP55-suojaus, Rp-kierreliitännät sekä ACS- ja NSF61-hyväksynnät mahdollistavat käytön monenlaisissa asuin-, ammatti- ja teollisuuskohteissa, aina Grundfosin määrittelemien käyttöolosuhteiden puitteissa.
