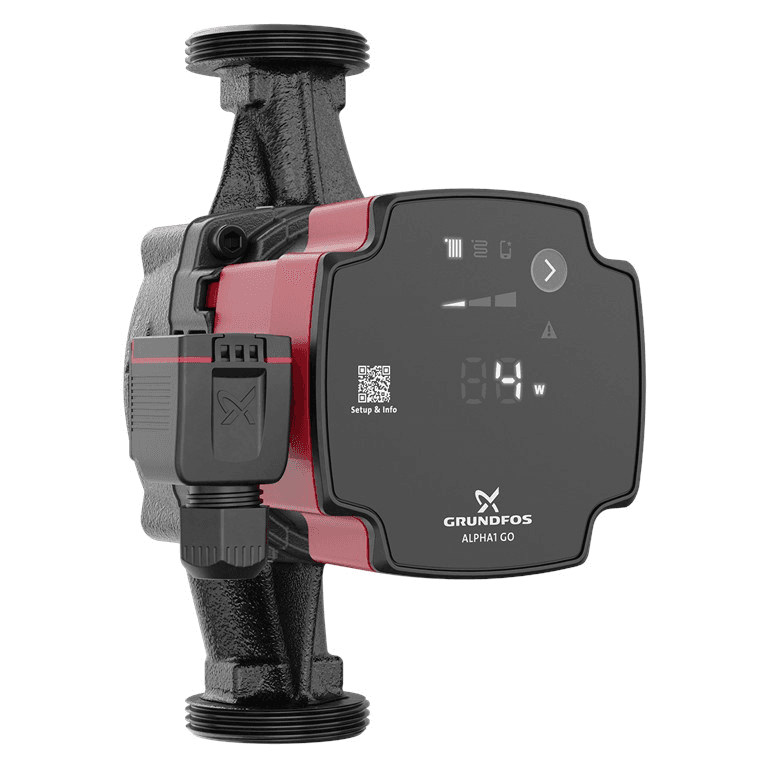

Grundfos ALPHA1 GO 25-40 180 kiertovesipumppu

Grundfos ALPHA1 GO 25-40 180 -kiertovesipumppu, viitenumero 93074185, on korkeatehoinen elektroninen kiertovesipumppu, joka on suunniteltu veden siirtämiseen lämmitys- ja ilmastointijärjestelmissä. Se tarjoaa enimmäisnostokorkeuden 4 metriä, nimellisvirtaaman 1,65 m³/h, säätyvän sähkötehon 4–27 W, G 1½" kierreliitännät ja 180 mm asennuspituuden.

ALPHA1 GO -sarja on erityisesti suunnattu sekä uusiin asennuksiin että olemassa olevien kiertovesipumppujen vaihtoon. Siinä on elektroninen säätö suhteellisen paineen, vakiopaineen tai vakio-käyrän avulla, kuivakäyntisuoja, automaattinen ilmaustoiminto ja vankka käynnistys. Lisäksi Grundfos GO -työkalu auttaa asentajaa löytämään sopivan asetuksen vanhoja pumppuja vaihdettaessa.

Kiertovesipumppu, jonka enimmäisnostokorkeus on 4 metriä

Grundfos ALPHA1 GO 25-40 180 tarjoaa enimmäisnostokorkeuden 4 m, mikä vastaa mallimerkinnän 25-40 kuvausta.

Viitteelle 93074185 Grundfos ilmoittaa nimellisvirtaamaksi 1,65 m³/h ja nimelliskorkeudeksi noin 1,89 m. Todellinen toimintapiste riippuu piirin painehäviöistä ja valitusta säätötilasta.

Integroitu elektroniikka mahdollistaa pumpun toiminnan mukauttamisen asennuksen hydraulisiin tarpeisiin, jolloin se ei käy jatkuvasti kiinteällä nopeudella silloin kun sitä ei tarvita.

Kolme säätötilaa

ALPHA1 GO mahdollistaa eri ohjausstrategioiden valinnan, jotta se soveltuu erilaisiin lämmitysjärjestelmiin.

• Suhteellinen paine: mukauttaa paine-eron virtaaman vaihteluihin. Grundfos suosittelee sitä erityisesti patterijärjestelmiin, joissa on termostaattiventtiilit.
• Vakiopaine: pitää paine-eron vakaana virtaaman vaihteluista riippumatta. Se soveltuu erityisen hyvin lattialämmitykseen ja jakotukkijärjestelmiin.
• Vakio-käyrä: pitää toiminnan kiinteällä käyrällä, mikä on hyödyllistä silloin kun tarvitaan vakiinopeutta vastaavaa käyttäytymistä.

Jokaisessa näistä tiloista on kolme säätötasoa I, II ja III, jotka valitaan suoraan pumpun etupaneelista.

Edistynyt tila kiertovesipumppujen vaihtoon

Yksi ALPHA1 GO -sarjan tärkeimmistä eduista on sen soveltuvuus vanhojen kiertovesipumppujen vaihtoon, sekä erillisiin että tiettyihin integroituihin malleihin.

Edistynyt tila mahdollistaa pumpun määrittämisen niin, että se vastaa vaihdettujen pumppujen toimintakäyriä.

Grundfos GO -vaihtotyökalun avulla asentaja voi syöttää tai skannata vanhan pumpun tiedot. Sovellus tunnistaa yhteensopivan vaihtoehdon ja antaa asetuksen, joka tulee valita myöhemmin ALPHA1 GO:n paneelista.

Grundfos GO:n käyttö vaihdoissa

Grundfos GO -sovellus helpottaa sopivan kiertovesipumpun löytämistä vaihdon yhteydessä. Asentaja voi hakea olemassa olevan mallin tai syöttää sen viitteen saadakseen tiedot suositellusta vaihtoehdosta ja tarvittavista asetuksista.

ALPHA1 GO:ssa sovellus toimii vaihdon tukityökaluna: se antaa parametrit, jotka syötetään manuaalisesti pumpun paneelista.

On tärkeää erottaa tämä ominaisuus ALPHA2 GO:sta: ALPHA1 GO ei muodosta suoraa Bluetooth-yhteyttä sovellukseen. Suora yhteys ja edistyneet digitaaliset toiminnot kuuluvat ALPHA2 GO:lle.

Soveltuu pattereille ja lattialämmitykselle

Erilaisten säätötilojensa ansiosta ALPHA1 GO soveltuu erilaisiin suljettuihin ilmastointipiireihin.

Tyypillisiä käyttökohteita ovat:

• Patterilämmitysjärjestelmät.
• Lattialämmitysasennukset.
• Suljetut lämmityspiirit.
• Yhteensopivat ilmastointijärjestelmät.
• Erillisten kiertovesipumppujen vaihto.
• Tiettyjen yhteensopivien integroitujen UPS-kiertovesipumppujen vaihto.

Kuivakäyntisuoja

Grundfos ALPHA1 GO:ssa on kuivakäyntisuoja, joka suojaa pumppua silloin, kun käytettävissä ei ole riittävästi nestettä oikeaan toimintaan.

Tämä toiminto parantaa hydraulisen kokonaisuuden suojaa poikkeustilanteissa käyttöönoton tai järjestelmän käytön aikana.

Automaattinen ilmaustoiminto

Sarja sisältää automaattisen ilmaustoiminnon, joka auttaa poistamaan pumpun sisältä käytön aikana kertyvää ilmaa.

Ilma voi aiheuttaa melua ja heikentää hydraulista suorituskykyä, joten tämä ominaisuus helpottaa käyttöönottoa ja edistää vakaampaa toimintaa.

Pumpun toiminto ei korvaa koko hydraulijärjestelmän asianmukaista ilmausta.

Vankka käynnistys jumittumista vastaan

ALPHA1 GO:ssa on Robust Startup -toiminto. Kun roottori kohtaa vastusta, elektroniikka yrittää saada sen liikkeelle suurella käynnistysmomentilla.

Tämä ominaisuus auttaa vähentämään lika-, magnetiitti- tai kalkkikertymien aiheuttamaa jumittumisriskiä, erityisesti pitkien seisokkien jälkeen.

Korkeatehoinen elektroninen moottori

Pumppu käyttää elektronisesti kommutoitua moottoria ja siinä on integroitu taajuusmuuttaja, joka mahdollistaa sähkönkulutuksen säätämisen piirin tarpeiden mukaan.

Viitteelle 93074185 otettu sähköteho on välillä:

• Minimiteho: 4 W.
• Maksimiteho: 27 W.

Energiatehokkuusindeksi EEI on 0,20, mikä sijoittaa pumpun korkeatehoisten elektronisten kiertovesipumppujen luokkaan.

Hiljainen toiminta

Grundfos on suunnitellut ALPHA GO -sarjan tuottamaan matalan äänitason toiminnan, joka soveltuu kotitalousasennuksiin, joissa pumppu voi sijaita lähellä oleskelutiloja.

Elektroninen säätö auttaa lisäksi välttämään tarpeettoman suuria nopeuksia ja paineita, jotka voivat aiheuttaa hydraulista melua venttiileissä ja piireissä.

G 1½" -liitäntä ja 180 mm asennuspituus

Grundfos ALPHA1 GO 25-40 180:ssa on G 1½" kierreliitännät standardin ISO 228-1 mukaisesti.

Liitäntöjen välinen etäisyys on 180 mm, mikä on hyvin yleinen mitta lämmitysjärjestelmien kiertovesipumpuissa.

Nämä ominaisuudet ovat erityisen tärkeitä silloin, kun pumppua käytetään olemassa olevan laitteen korvaamiseen, sillä sekä asennuspituus että liitäntäkoko on tarkistettava.

Enimmäiskäyttöpaine 10 bar

Pumppu kestää enimmäiskäyttöpaineen 10 bar, ja sen liitännöillä on PN 10 -luokitus.

Hydraulipiiri on suunniteltava siten, että käyttöpaine pysyy pumpun ja muiden järjestelmän komponenttien sallimissa rajoissa.

Nesteen lämpötila 2–110 °C

Juuri tälle viitteelle 93074185 Grundfos Product Centerin dokumentaatio ilmoittaa nesteen lämpötila-alueeksi 2–110 °C.

Tämä laaja alue mahdollistaa kiertovesipumpun käytön erilaisissa suljetuissa lämmitys- ja ilmastointijärjestelmissä, kunhan nesteen ominaisuudet ja muut komponentit ovat yhteensopivia.

Sallittu ympäristön lämpötila käytön aikana on 0–55 °C.

Valurautainen hydraulirunko

Pumpun runko on valmistettu EN-GJL-150-valuraudasta, jota käytetään yleisesti suljettujen lämmityspiirien kiertovesipumpuissa.

Juoksupyörä on valmistettu PES-komposiitista, joka on vahvistettu 30 % lasikuidulla.

Tämä valurautainen vakioversio on tarkoitettu suljettuihin lämmitys- ja ilmastointijärjestelmiin, eikä sitä pidä sekoittaa ruostumattomasta teräksestä valmistettuihin erikoisversioihin muihin käyttökohteisiin.

Yksivaiheinen 220–240 V syöttö

ALPHA1 GO 25-40 180 toimii yksivaiheisella 220–240 V:n ja 50/60 Hz:n sähkösyötöllä.

Sen virrankulutus on noin:

• Minimivirta: 0,06 A.
• Maksimivirta: 0,30 A.

Moottorin suojaus on elektroninen ja Grundfos ilmoittaa eristysluokaksi F.

IP44-suojaus

Pumpulla on IP44-suojausluokka, joka tarjoaa suojan kiinteiden esineiden sisäänpääsyä ja roiskevettä vastaan luokituksen määrittelemissä olosuhteissa.

Asennuksessa on aina noudatettava Grundfosin määrittämiä asennusasentoja, ympäristöolosuhteita ja sähkövaatimuksia.

Grundfos 93074185:n tekniset tiedot

• Merkki: Grundfos.
• Sarja: ALPHA1 GO.
• Malli: ALPHA1 GO 25-40 180.
• Viite: 93074185.
• Tyyppi: elektroninen kiertovesipumppu.
• Käyttökohde: lämmitys ja ilmastointi.
• Nimellisvirtaama: 1,65 m³/h.
• Nimelliskorkeus: 1,89 m.
• Enimmäisnostokorkeus: 4 m.
• Asennuspituus: 180 mm.
• Liitäntätyyppi: kierreliitäntä G.
• Liitäntäkoko: G 1½".
• Liitäntästandardi: ISO 228-1.
• Nimellispaine: PN 10.
• Enimmäiskäyttöpaine: 10 bar.
• Nesteen lämpötila: 2–110 °C.
• Ympäristön lämpötila: 0–55 °C.
• Syöttö: 1 x 220–240 V.
• Taajuus: 50/60 Hz.
• Minimitehonkulutus: 4 W.
• Maksimitehonkulutus: 27 W.
• Minimivirta: 0,06 A.
• Maksimivirta: 0,30 A.
• Energiatehokkuusindeksi EEI: 0,20.
• Taajuusmuuttaja: integroitu.
• Lämpösuojaus: elektroninen.
• Suojausluokka: IP44.
• Eristysluokka: F.
• Rungon materiaali: EN-GJL-150-valurauta.
• Juoksupyörän materiaali: PES + 30 % lasikuitu.
• Suhteellinen paine: kyllä.
• Vakiopaine: kyllä.
• Vakio-käyrä: kyllä.
• Säätötasot: I, II ja III.
• Edistynyt vaihtotila: kyllä.
• Kuivakäyntisuoja: kyllä.
• Automaattinen ilmaustoiminto: kyllä.
• Vankka käynnistys: kyllä.
• Vaihdon tuki Grundfos GO:n avulla: kyllä.
• Suora Bluetooth-yhteys Grundfos GO:hon: ei.
• Nettopaino: 1,92 kg.
• Bruttopaino: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO vaihtoon ja uusiin asennuksiin

Grundfos ALPHA1 GO 25-40 180 yhdistää elektronisen säädön, alhaisen kulutuksen ja standardin 180 mm:n mitan, mikä helpottaa sekä uusia asennuksia että olemassa olevien kiertovesipumppujen vaihtoa.

Sen kolme ohjaustilaa, 4 metrin enimmäisnostokorkeus, G 1½" -liitäntä, kuivakäyntisuoja, automaattinen ilmaustoiminto ja vankka käynnistys tarjoavat tärkeimmät toiminnot kotitalouksien lämmitys- ja ilmastointipiireihin.

Lisäksi Grundfos GO:n tuki vaihtopumppujen tunnistamiseen ja asetusten kopiointiin helpottaa asentajan työtä olemassa olevia järjestelmiä modernisoitaessa, samalla kun tässä ALPHA1 GO:ssa säilyy yksinkertainen konfigurointi suoraan ohjauspaneelista.
