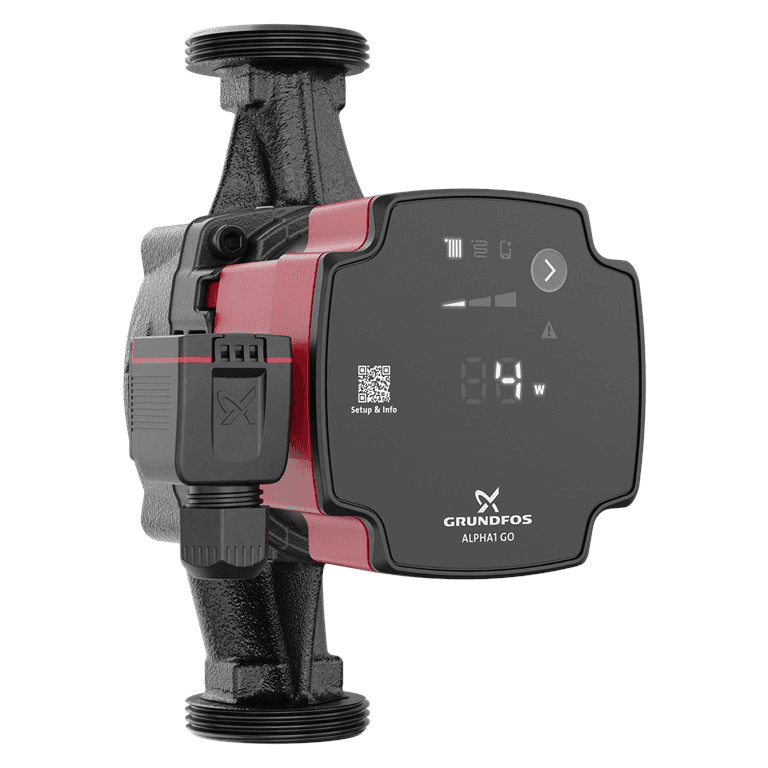

Grundfos ALPHA1 GO 25-80 180 kiertovesipumppu

Grundfosin kiertovesipumppu ALPHA1 GO 25-80 180, viitenumero 93074179, on korkeatehoinen elektroninen kiertovesipumppu, joka on suunniteltu lämmitys- ja ilmastointijärjestelmiin. Se tarjoaa enimmäisnostokorkeuden 8 metriä, nimellisvirtaaman 2,43 m³/h, säätyvän sähkötehon 4–60 W, G 1½" -kierreliitännät sekä 180 mm:n asennuspituuden.

ALPHA1 GO on suunnattu erityisesti sekä uusiin asennuksiin että itsenäisten kiertovesipumppujen ja integroitujen UPS-pumppujen vaihtoon. Siinä on suhteellisen paineen, vakion paineen ja vakion käyrän toimintatilat sekä automaattinen ilmaus, kuivakäyntisuoja ja vankka käynnistys luotettavan käyttöönoton helpottamiseksi.

Kiertovesipumppu, jonka enimmäisnostokorkeus on 8 metriä

Grundfos ALPHA1 GO 25-80 180 saavuttaa 8 m:n enimmäisnostokorkeuden, mikä tarjoaa sopivan suorituskyvyn asennuksiin, joissa tarvitaan suurempaa käytettävissä olevaa painetta kuin 25-40- tai 25-60-versioissa.

Kyseisen viitteen teknisessä tiedotteessa ilmoitettu nimellispiste on:

• Nimellisvirtaama: 2,43 m³/h.
• Nimelliskorkeus: 3,76 m.
• Enimmäiskorkeus: 8 m.

Todellinen toimintapiste riippuu tarvittavasta virtaamasta, piirin painehäviöistä ja valitusta säätötilasta.

Kolme pääasiallista säätötilaa

ALPHA1 GO mukauttaa toimintansa erilaisiin hydraulisiin järjestelmiin useiden ohjaustilojen avulla:

• Suhteellinen paine: suositellaan erityisesti patterijärjestelmiin, joissa on termostaattiventtiilit.
• Vakio paine: sopii esimerkiksi lattialämmityspiireihin.
• Vakio käyrä: pitää toiminnan kiinteän käyrän mukaisena riippumatta tarpeen vaihteluista.

Kussakin tilassa on useita säätötasoja, joiden avulla kiertovesipumppu voidaan sovittaa asennuksen tarpeisiin.

Suhteellinen paine patterijärjestelmiin

Suhteellisen paineen tilassa pumppu pienentää tai kasvattaa paine-eroa sen mukaan, miten järjestelmän vaatima virtaama muuttuu.

Tämä toiminta sopii erityisen hyvin patteriasennuksiin, joissa on termostaattiventtiilit ja joiden sulkeutuminen muuttaa jatkuvasti piirin hydraulista vastusta.

Vakio paine lattialämmitykseen

Vakion paineen tilassa ALPHA1 GO pyrkii pitämään paine-eron vakaana, vaikka virtaama vaihtelisi.

Grundfos suosittelee tätä säätötapaa erityisesti lattialämmitysjärjestelmiin ja muihin piireihin, joissa halutaan säilyttää suhteellisen vakio paine.

Vakio käyrä

Vakio käyrän tila mahdollistaa pumpun käytön perinteisen kiinteänopeuksisen kiertovesipumpun kaltaisella toiminnalla valitsemalla yhden käytettävissä olevista tasoista.

Tämä on erityisen hyödyllistä tietyissä vaihdoissa, joissa olemassa olevan pumpun käyttäytyminen halutaan jäljitellä.

Suunniteltu erityisesti kiertovesipumppujen vaihtoon

ALPHA GO -sarjan yksi päätavoitteista on helpottaa aiemmin asennettujen pumppujen vaihtoa.

Grundfos mainitsee erityisesti ALPHA1 GO 25-80 180 -mallin ratkaisuna useimpien itsenäisten kiertovesipumppujen sekä monien kattiloihin ja muihin laitteisiin integroitujen UPS-kiertovesipumppujen korvaamiseen.

Grundfos GO -sovelluksessa on vaihtotyökalu, jonka avulla voidaan hakea tuhansien kiertovesipumppumallien joukosta ja saada suositus uuden pumpun asetuksista.

Edistynyt tila asetusten kopiointiin

ALPHA1 GO:ssa on edistynyt vaihtotila, jonka avulla voidaan valita tietyt käyrät Grundfos GO -sovelluksen antamien ohjeiden mukaisesti.

Näin asentaja voi jäljitellä yhteensopivan aiemman kiertovesipumpun hydraulista asetusta mahdollisimman tarkasti.

Toisin kuin ALPHA2 GO, ALPHA1 GO ei muodosta suoraa Bluetooth-yhteyttä sovellukseen. Sovellus auttaa valinnassa ja näyttää asetuksen, joka syötetään manuaalisesti pumpun ohjauspaneeliin.

Automaattinen ilmaus

ALPHA1 GO:ssa on automaattinen ilmaustoiminto, joka auttaa poistamaan pumpun sisältä ilmaa käytön aikana.

Tämä helpottaa käyttöönottoa ja vähentää tarvetta puuttua kiertovesipumppuun manuaalisesti, vaikka koko järjestelmässä tulee silti olla asianmukaiset ilmauslaitteet.

Kuivakäyntisuoja

Pumppu sisältää kuivakäyntisuojan.

Kun se havaitsee, että turvalliseen toimintaan on liian vähän nestettä, elektroniikka suojaa kiertovesipumppua mahdollisilta vesittömästä käytöstä aiheutuvilta vaurioilta.

Vankka käynnistys

Robust Start-Up -toiminto käyttää suurta käynnistysmomenttia, jotta roottorin liike käynnistyy myös vaativissa olosuhteissa.

Tämä ominaisuus on erityisen hyödyllinen pitkien käyttämättömyysjaksojen jälkeen tai silloin, kun pienet kertymät vaikeuttavat aluksi liikettä.

Akseleiden ja laakerien rakenne vähentää jumittumista

ALPHA GO -sarjassa käytetään akseli- ja laakeriratkaisua, joka on kehitetty vähentämään jumittumisen ja kerrostumien kertymisen riskiä.

Jos pumppu kohtaa vastusta käynnistyksen aikana, moottori tekee uusia yrityksiä käyttäen suurinta käytettävissä olevaa momenttia toiminnan palauttamiseksi.

Korkea energiatehokkuus, EEI 0,20

Viite 93074179 sisältää energiatehokkuusindeksin EEI 0,20.

Sen korkeatehoinen moottori sisältää integroidun taajuusmuuttajan ja mukauttaa sähkönkulutuksen käyttötarpeen mukaan.

• Minimiteho P1: 4 W.
• Maksimiteho P1: 60 W.

Tämä säätö vähentää kulutusta verrattuna vanhoihin kiinteänopeuksisiin kiertovesipumppuihin silloin, kun järjestelmä ei tarvitse täyttä kapasiteettia.

Yksivaiheinen 220-240 V syöttö

Grundfos ALPHA1 GO 25-80 180 toimii seuraavalla syötöllä:

• Nimellisjännite: 1 x 220-240 V.
• Taajuus: 50/60 Hz.
• Minimivirta: 0,06 A.
• Maksimivirta: 0,60 A.

Lämpösuojaus on elektronisesti hallittu ja moottorilla on eristysluokka F.

180 mm:n asennuspituus

Nimitys 180 tarkoittaa 180 mm:n liitäntäetäisyyttä, joka on tavallinen mitta kotitalouksien ja pienten lämmitysjärjestelmien kiertovesipumpuissa.

Tämä pituus on aina tarkistettava ennen olemassa olevan pumpun vaihtoa.

G 1½" -hydrauliliitännät

Viite 93074179 sisältää G 1½" -kierreliitännät standardin ISO 228-1 mukaisesti.

• Liitäntätyyppi: G.
• Koko: G 1½".
• Asennuspituus: 180 mm.
• Liitännän nimellispaine: PN 10.

10 barin enimmäiskäyttöpaine

ALPHA1 GO 25-80 180 sallii 10 barin enimmäiskäyttöpaineen.

Järjestelmän todellisen paineen on pysyttävä kaikkien piiriin asennettujen komponenttien sallimissa rajoissa.

Nesteen lämpötila -10...110 °C

Viitteen 93074179 tekninen tiedote ilmoittaa pumpattavan nesteen lämpötila-alueeksi -10...+110 °C.

Sallittu ympäristön lämpötila käytön aikana on 0...55 °C.

Nämä ominaisuudet mahdollistavat käytön erilaisissa suljetuissa lämmitys- ja ilmastointipiireissä, kunhan neste on yhteensopiva pumpun materiaalien kanssa.

Valurautainen pumppurunko

Hydraulinen runko on valmistettu valuraudasta EN-GJL-150, joka on tavallinen materiaali suljettuihin lämmityspiireihin tarkoitetuissa kiertovesipumpuissa.

Juoksupyörä on valmistettu PES-komposiitista, joka on vahvistettu 30 %:lla lasikuitua.

IP44-suojaus

Grundfos ALPHA1 GO 25-80 180:n suojausluokka on IP44.

Asennuksessa on noudatettava Grundfosin ilmoittamia asennusasentoja, sähkövaatimuksia ja ympäristöolosuhteita.

Etupaneelin merkkivalot ja käyttö

Etupaneelista voidaan valita suoraan säätötila ja toimintataso.

Käyttöliittymä on suunniteltu helpottamaan käyttöönottoa ilman ulkoisia laitteita, erityisesti tavallisissa suhteellisen paineen, vakion paineen ja vakion käyrän asetuksissa.

Tyypilliset käyttökohteet

ALPHA1 GO 25-80 180 soveltuu erityisesti veden kiertoon seuraavissa kohteissa:

• Patterilämmitysjärjestelmät.
• Lattialämmitysjärjestelmät.
• Suljetut lämmityspiirit.
• Ilmastoinnin hydraulijärjestelmät.
• Kattiloihin liittyvät piirit.
• Yhteensopivat lämpöpumppuasennukset.
• Itsenäisten kiertovesipumppujen vaihto.
• Monien integroitujen UPS-kiertovesipumppujen vaihto.

Tämä valurautarunkoinen versio on tarkoitettu suljettuihin piireihin, eikä sitä pidä sekoittaa käyttöveden kierrätykseen tarkoitettuun pumppuun.

Grundfos 93074179:n tekniset tiedot

• Merkki: Grundfos.
• Sarja: ALPHA1 GO.
• Malli: ALPHA1 GO 25-80 180.
• Viite: 93074179.
• EAN: 5715467404050.
• Tyyppi: korkeatehoinen elektroninen kiertovesipumppu.
• Käyttökohteet: lämmitys ja ilmastointi.
• Teknisessä tiedotteessa ilmoitettu neste: vesi.
• Nimellisvirtaama: 2,43 m³/h.
• Nimelliskorkeus: 3,76 m.
• Enimmäiskorkeus: 8 m.
• Asennuspituus: 180 mm.
• Liitäntätyyppi: G.
• Liitäntäkoko: G 1½".
• Liitäntästandardi: ISO 228-1.
• Nimellispaine: PN 10.
• Enimmäiskäyttöpaine: 10 bar.
• Nesteen lämpötila: -10...+110 °C.
• Ympäristön lämpötila: 0...55 °C.
• Syöttö: 1 x 220-240 V.
• Taajuus: 50/60 Hz.
• Minimiteho P1: 4 W.
• Maksimiteho P1: 60 W.
• Minimivirta: 0,06 A.
• Maksimivirta: 0,60 A.
• Energiatehokkuusindeksi EEI: 0,20.
• Taajuusmuuttaja: integroitu.
• Lämpösuojaus: elektroninen.
• Suojausluokka: IP44.
• Eristysluokka: F.
• Rungon materiaali: valurauta EN-GJL-150.
• Juoksupyörän materiaali: komposiitti PES + 30 % GF.
• Suhteellinen paine: kyllä.
• Vakio paine: kyllä.
• Vakio käyrä: kyllä.
• AUTOADAPT: ei; toiminto kuuluu ALPHA2 GO:lle.
• Automaattinen ilmaus: kyllä.
• Kuivakäyntisuoja: kyllä.
• Vankka käynnistys: kyllä.
• Grundfos GO -tuki vaihtoon: kyllä.
• Suora Bluetooth-yhteys Grundfos GO:hon: ei.
• Pään asento: 9H.
• Hyväksynnät: CE ja VDE.
• Nettopaino: 1,97 kg.
• Bruttopaino: 2,17 kg.

8 metrin kiertovesipumppu asennukseen ja vaihtoon

Grundfos ALPHA1 GO 25-80 180 yhdistää 8 metrin enimmäisnostokorkeuden, G 1½" -liitännät ja 180 mm:n vakiomittaisen asennuspituuden elektroniseen säätöön sekä vain 4–60 W:n kulutukseen.

Sen suhteellisen paineen, vakion paineen ja vakion käyrän toimintatilat mahdollistavat sovittamisen pattereihin, lattialämmitykseen ja muihin suljettuihin piireihin, kun taas automaattinen ilmaus, kuivakäyntisuoja ja vankka käynnistys parantavat käytön luotettavuutta.

Sen erityinen suuntautuminen itsenäisten kiertovesipumppujen ja integroitujen UPS-pumppujen vaihtoon yhdessä Grundfos GO -valintatyökalun kanssa tekee ALPHA1 GO 25-80 180:stä erityisen käytännöllisen vaihtoehdon asennus- ja huoltoalan ammattilaisille.
