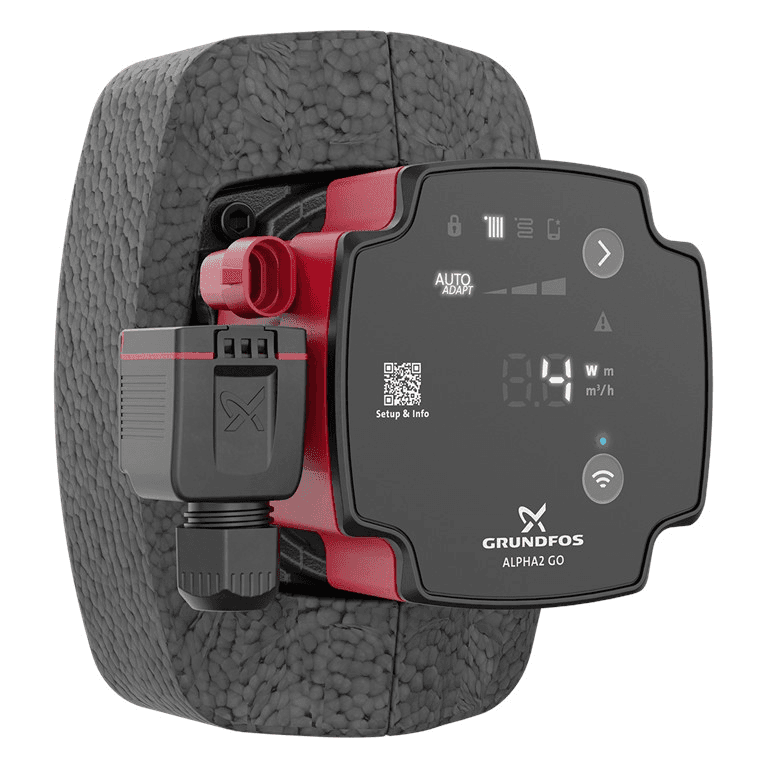

Grundfos ALPHA2 GO 25-60 130 kiertovesipumppu

Grundfos ALPHA2 GO 25-60 130 -kiertovesipumppu, viitenumero 93074218, on korkeatehoinen elektroninen kiertovesipumppu, joka on suunniteltu veden kierrätykseen lämmitys- ja ilmastointijärjestelmissä. Se tarjoaa enimmäisnostokorkeuden 6 metriä, nimellistilavuusvirran 1,9 m³/h, modulaarisen sähkönkulutuksen vain 3–37 W, G 1½" -kierreliitännät sekä kompaktin 130 mm asennuspituuden.

ALPHA2 GO yhdistää edistyneen hydraulisen säädön ja suoran yhteyden Bluetoothin ja Grundfos GO -sovelluksen kautta. Siinä on AUTOADAPT, suhteellinen paine, vakio paine, vakio virtaus, vakio käyrä ja PWM-tulo sekä toimintoja, jotka helpottavat käyttöönottoa, hydraulista tasapainotusta, diagnostiikkaa ja olemassa olevien kiertovesipumppujen vaihtoa.

Kiertovesipumppu, jonka enimmäisnostokorkeus on 6 metriä

Grundfos ALPHA2 GO 25-60 130 saavuttaa enimmäisnostokorkeuden 6 m. Sen nimellispiste on 1,9 m³/h virtaamalla ja 3,26 m nostokorkeudella.

Todellinen toimintapiste riippuu piirin painehäviöistä, tarvittavasta virtaamasta ja valitusta säätötilasta.

Elektronisesti kommutoidun moottorin ja integroidun taajuusmuuttajan ansiosta pumppu voi muuttaa toimintanopeuttaan automaattisesti eikä sen tarvitse toimia jatkuvasti täydellä teholla, kun järjestelmä ei sitä tarvitse.

AUTOADAPT automaattiseen toiminnan säätöön

ALPHA2 GO sisältää AUTOADAPT-toiminnon, jonka Grundfos on kehittänyt optimoimaan kiertovesipumpun asetuspisteen automaattisesti järjestelmän todellisten tarpeiden mukaan.

AUTOADAPT on käytettävissä sekä suhteellisessa paineessa että vakiopaineessa. Näin sitä voidaan käyttää patteri- ja lattialämmitysjärjestelmissä ilman, että tarvitsee valita manuaalisesti yhtä kiinteää toimintapistettä.

Toiminto analysoi piirin tarpeen ja mukauttaa toimintaa asteittain tavoitteena tuottaa tarvittava virtaama ja paine.

Erilaiset säätötilat

Grundfos ALPHA2 GO mahdollistaa hydraulisen toiminnan mukauttamisen eri asennustyyppeihin useilla ohjaustiloilla:

• Suhteellinen paine: muuttaa paine-eroa virtaamatarpeen mukaan, ja se soveltuu erityisen hyvin patterijärjestelmiin, joissa on termostaattiventtiilit.
• Vakiopaine: pitää paine-eron vakaana, vaikka virtaama vaihtelee; tämä on erityisen sopiva lattialämmityspiireihin.
• Vakio virtaus: säätää pumpun pitämään asetetun virtaaman.
• Vakio käyrä: mahdollistaa toiminnan valitun kiinteän käyrän mukaan.
• AUTOADAPT: optimoi asetuspisteen automaattisesti.
• PWM-ohjaus: mahdollistaa yhteensopivan ulkoisen ohjaimen säätää kiertovesipumpun toimintaa.

Bluetooth-yhteys Grundfos GO -sovellukseen

ALPHA2 GO:ssa on Bluetooth, jonka avulla se voidaan yhdistää suoraan Grundfos GO -sovellukseen yhteensopivalla mobiililaitteella.

Tämä yhteys antaa asentajalle pääsyn edistyneisiin toimintoihin ilman lisäviestintäliitäntöjä.

Grundfos GO:n avulla voidaan tehdä esimerkiksi seuraavia toimia:

• Ohjattu käyttöönotto.
• Säätötilan valinta.
• Asetuspisteen laskenta.
• AUTOADAPTin määritys.
• Hydraulinen tasapainotus.
• Toimintatietojen tarkastelu.
• Trendien näyttö.
• Tapahtumalokin tarkastelu.
• Hälytysten ja vikailmoitusten diagnostiikka.
• Pumpun ohjelmiston päivitys.
• Avustus olemassa olevien kiertovesipumppujen vaihtoon.

Ohjattu käyttöönotto uusiin asennuksiin

Grundfos GO -sovelluksessa on ALPHA2 GO:lle tarkoitettu ohjattu käyttöönotto.

Käyttöönoton aikana sovellus pyytää tietoja asennuksesta ja auttaa tunnistamaan sopivan ohjaustilan ja asetuspisteen.

Kun AUTOADAPT on sopiva, sovellus voi suositella tätä tilaa, jotta pumppu optimoi toimintansa automaattisesti. Kun tarvitaan toisenlainen asetus, Grundfos GO auttaa laskemaan tarvittavan asetuspisteen.

Soveltuu pattereille ja lattialämmitykselle

Erilaiset säätötilat mahdollistavat ALPHA2 GO 25-60 130:n käytön monissa lämmitys- ja ilmastointijärjestelmissä.

Tyypillisiä käyttökohteita ovat:

• Patterilämmitysjärjestelmät.
• Lattialämmitys.
• Suljetut lämmityspiirit.
• Hydrauliset ilmastointijärjestelmät.
• Kattiloihin liittyvät piirit.
• Lämpöpumppujen kanssa yhteensopivat järjestelmät.
• Itsenäisten kiertovesipumppujen vaihto.
• Tiettyjen yhteensopivien UPM3- ja UPM4-integrointipumppujen vaihto.

Suunniteltu erityisesti kiertovesipumppujen vaihtoon

Grundfos on kehittänyt ALPHA GO -sarjan erityisesti olemassa olevien kiertovesipumppujen vaihtoa silmällä pitäen.

Grundfos GO:n integroitu vaihtotoiminto mahdollistaa vanhan pumpun etsimisen ja sen tarkistamisen, mikä ALPHA GO -malli soveltuu korvaajaksi.

ALPHA2 GO:n tapauksessa suora yhteys sovellukseen mahdollistaa uuden kiertovesipumpun asetuksen niin, että se voi jäljittää yhteensopivien pumppujen tiettyjä toimintakäyriä, mikä on erityisen hyödyllistä integroitujen kiertovesipumppujen vaihdossa.

UPM3- ja UPM4-pumppujen vaihto

Grundfos ilmoittaa erityisesti, että ALPHA2 GO on suunniteltu helpottamaan erilaisten UPM3- ja UPM4-integrointipumppujen sekä itsenäisten kiertovesipumppujen vaihtoa.

Sovellus auttaa tunnistamaan vaihdettavan viitteen ja siirtämään uudelle pumpulle sopivan toimintakonfiguraation.

Ilman tunnistus ja poisto

ALPHA2 GO:ssa on ilman tunnistus -toiminto, joka voidaan aktivoida Grundfos GO:n kautta.

Kun pumppu havaitsee ilmaa juoksupyörän ympärillä, se voi toimia tilapäisesti pulsseilla auttaakseen siirtämään ilman lähimpään järjestelmän ilmauslaitteeseen.

Tämä toiminto helpottaa käyttöönottoa ja diagnostiikkaa, mutta se ei korvaa piirin asianmukaista yleistä ilmausta.

Kuivakäyntisuoja

Kiertovesipumpussa on kuivakäyntisuoja.

Jos havaitaan, että pumppu toimii ilman tarvittavaa nestemäärää, laite voi pysähtyä ja antaa hälytyksen estääkseen sen jatkamisen epäasianmukaisissa olosuhteissa.

ALPHA2 GO:ssa tällainen tapahtuma voidaan tallentaa ja tarkastella Grundfos GO:n avulla diagnostiikan helpottamiseksi.

Vankka käynnistys jumituksia vastaan

Robust Startup -toiminto on suunniteltu auttamaan pumppua käynnistymään, vaikka roottori kohtaisi vastusta lian, magnetiitin tai kerrostumien vuoksi.

Jumitustilanteessa moottori tekee toistuvia käynnistysyrityksiä käyttäen suurta vääntömomenttia liikkeen palauttamiseksi.

Tämä ominaisuus on erityisen hyödyllinen pitkien käyttökatkojen jälkeen lämmitysjärjestelmissä.

Keraaminen akseli ja laakerit

ALPHA2 GO käyttää keraamista akselia ja laakereita, jotka on kehitetty vähentämään kulumista käytön aikana.

Tämä rakenne auttaa säilyttämään sisäiset välykset vakaina ja vähentää kulumiseen liittyvää mekaanista melua.

Hydraulinen tasapainotus Grundfos GO:n avulla

Yhteys Grundfos GO:hon mahdollistaa järjestelmän hydraulisen tasapainotuksen.

Oikein tasapainotettu järjestelmä jakaa tarvittavan virtaaman eri lämmönluovuttimille ja piireille, jolloin vältetään alueet, joilla kierto on liiallista tai riittämätöntä.

Tämä toiminto on erityisen hyödyllinen järjestelmissä, joissa on useita pattereita tai useita lattialämmityspiirejä.

Tapahtumaloki ja trenditiedot

Grundfos GO mahdollistaa ALPHA2 GO:n toimintaan liittyvien historiallisten tietojen tarkastelun.

Analysoitavia parametreja ovat muun muassa trendit:

• Virtaama.
• Nostokorkeus tai tuotettu paine.
• Energian kulutus.
• Nesteen arvioitu lämpötila.
• Toimintajaksojen kesto.

Sovellus ylläpitää myös tapahtumalokia, joka helpottaa ilmoitusten, hälytysten ja mahdollisten toimintavirheiden tunnistamista.

PWM-tulo ulkoiseen ohjaukseen

ALPHA2 GO:ssa on PWM-tulo, jonka avulla pumpun nopeutta voidaan ohjata tarkasti yhteensopivasta ulkoisesta ohjaimesta.

Tämä helpottaa sen integrointia järjestelmiin, joissa itse lämmöntuottajan, kuten kattilan tai yhteensopivan lämpöpumpun, on hallittava kiertovesipumppua suoraan.

Korkea energiatehokkuus EEI 0,18

Viitenumerolla 93074218 on energiatehokkuusindeksi EEI 0,18.

Sähkötehon otto säätyy vain välillä:

• Minimiteho P1: 3 W.
• Maksimiteho P1: 37 W.

Tämä modulointi mahdollistaa kulutuksen mukauttamisen piirin tarpeisiin ja on merkittävä ero vanhoihin kiinteänopeuksisiin kiertovesipumppuihin verrattuna.

Yksivaiheinen 220-240 V syöttö

Grundfos ALPHA2 GO 25-60 130 toimii yksivaiheisella 220-240 V ja 50/60 Hz sähkösyötöllä.

Virrankulutus on välillä:

• Minimivirta: 0,04 A.
• Maksimivirta: 0,40 A.

Pumppu sisältää elektronisen lämpösuojan ja siinä on eristysluokka F.

Nopeasti asennettava sähköliitin

Grundfos varustaa ALPHA2 GO:n asennusliittimellä, joka on suunniteltu sähköliitännän tekemiseen ilman työkaluja.

Tämä järjestelmä helpottaa sekä uusien asennusten tekemistä että olemassa olevan kiertovesipumpun vaihtoa.

Kompakti 130 mm asennuspituus

Mallin 130 nimitys tarkoittaa 130 mm:n liitäntäetäisyyttä.

Tämä formaatti on erityisen hyödyllinen asennuksissa, joissa tilaa on vähän tai kun olemassa oleva pumppu halutaan vaihtaa saman mittaisella laitteella.

Ennen vaihtoa on tarkistettava sekä 130 mm:n pituus että hydraulisten liitäntöjen halkaisija.

G 1½" hydrauliliitännät

Viitenumero 93074218 sisältää G 1½" -kierreliitännät standardin ISO 228-1 mukaisesti.

Liitäntöjen nimellispaine on PN 10.

G 1½" -liitännän ja 130 mm:n pituuden yhdistelmä erottaa tämän version muista ALPHA2 GO 25-60 -malleista, joissa asennusetäisyys on 180 mm.

10 barin enimmäiskäyttöpaine

Pumppu kestää 10 barin enimmäiskäyttöpaineen.

Hydraulipiiri ja sen turvakomponentit on mitoitettava siten, että paine pysyy kiertovesipumpun ja muiden järjestelmän osien sallimissa rajoissa.

Nesteen lämpötila 2–110 °C

Grundfos määrittää viitenumerolle 93074218 pumpattavan nesteen lämpötila-alueeksi 2–110 °C.

Sallittu ympäristön lämpötila käytön aikana on 0–55 °C.

Tämä laaja alue mahdollistaa käytön erilaisissa suljetuissa lämmitys- ja ilmastointipiireissä, kunhan neste ja muut komponentit ovat yhteensopivia.

Valurautainen pumpun runko

Hydraulirunko on valmistettu EN-GJL-150-valuraudasta.

Juoksupyörä on valmistettu vahvistetusta komposiittimateriaalista, joka koostuu PES:stä, jossa on 30 % lasikuitua, sekä PESU-GF20%:sta.

Tämä versio on tarkoitettu pääasiassa suljettuihin lämmitys- ja ilmastointipiireihin.

IP44-suojaus

Grundfos ALPHA2 GO 25-60 130:ssa on IP44-suojausluokka.

Asennuksessa on noudatettava valmistajan määrittämiä asennusasentoja, ympäristöolosuhteita ja sähkövaatimuksia.

Grundfos 93074218:n tekniset ominaisuudet

• Merkki: Grundfos.
• Sarja: ALPHA2 GO.
• Malli: ALPHA2 GO 25-60 130.
• Viite: 93074218.
• Tyyppi: korkeatehoinen elektroninen kiertovesipumppu.
• Käyttökohde: lämmitys ja ilmastointi.
• Teknisessä tiedossa ilmoitettu neste: vesi.
• Nimellisvirtaama: 1,9 m³/h.
• Nimelliskorkeus: 3,26 m.
• Enimmäiskorkeus: 6 m.
• Asennuspituus: 130 mm.
• Liitäntätyyppi: G-kierre.
• Liitäntäkoko: G 1½".
• Liitäntästandardi: ISO 228-1.
• Nimellispaine: PN 10.
• Enimmäiskäyttöpaine: 10 bar.
• Nesteen lämpötila: 2–110 °C.
• Ympäristön lämpötila: 0–55 °C.
• Syöttö: 1 x 220-240 V.
• Taajuus: 50/60 Hz.
• Minimitehontarve: 3 W.
• Maksimitehontarve: 37 W.
• Minimivirta: 0,04 A.
• Maksimivirta: 0,40 A.
• Energiatehokkuusindeksi EEI: 0,18.
• Taajuusmuuttaja: integroitu.
• Lämpösuoja: elektroninen.
• Suojausluokka: IP44.
• Eristysluokka: F.
• Rungon materiaali: valurauta EN-GJL-150.
• Juoksupyörän materiaali: komposiitti PES 30 % GF + PESU-GF20%.
• Suhteellinen paine: kyllä.
• Vakiopaine: kyllä.
• Vakio virtaus: kyllä.
• Vakio käyrä: kyllä.
• AUTOADAPT: kyllä.
• PWM-tulo: kyllä.
• Bluetooth: integroitu.
• Yhteensopiva Grundfos GO:n kanssa: kyllä.
• Ohjattu käyttöönotto: kyllä.
• Ilman tunnistus ja poisto: kyllä.
• Kuivakäyntisuoja: kyllä.
• Vankka käynnistys: kyllä.
• Hydraulinen tasapainotus: kyllä, Grundfos GO:n avulla.
• Tapahtumaloki ja trendit: kyllä.
• Pään suuntaus: 9H.
• Hyväksynnät: CE ja VDE.
• Nettopaino: 1,76 kg.
• Bruttopaino: 1,98 kg.
• EAN: 5715467404456.

Kompakti ja älykäs kiertovesipumppu lämmitykseen

Grundfos ALPHA2 GO 25-60 130 yhdistää 6 metrin enimmäisnostokorkeuden ja G 1½" -liitännät vain 130 mm:n kompaktilla asennuspituudella, mikä helpottaa sen integrointia kohteisiin, joissa tilaa on vähän.

Sen 3–37 W:n kulutus, EEI 0,18 -arvo, AUTOADAPT ja erilaiset säätötilat mahdollistavat toiminnan mukauttamisen patterijärjestelmiin, lattialämmitykseen sekä muihin suljettuihin lämmitys- ja ilmastointipiireihin.

Suora yhteys Grundfos GO -sovellukseen tuo mukanaan ohjatun käyttöönoton, hydraulisen tasapainotuksen, ilman tunnistuksen, diagnostiikan, historiatiedot ja erityiset työkalut kiertovesipumppujen vaihtoon, mikä tekee siitä erityisen kattavan ratkaisun uusiin asennuksiin ja modernisointeihin.
