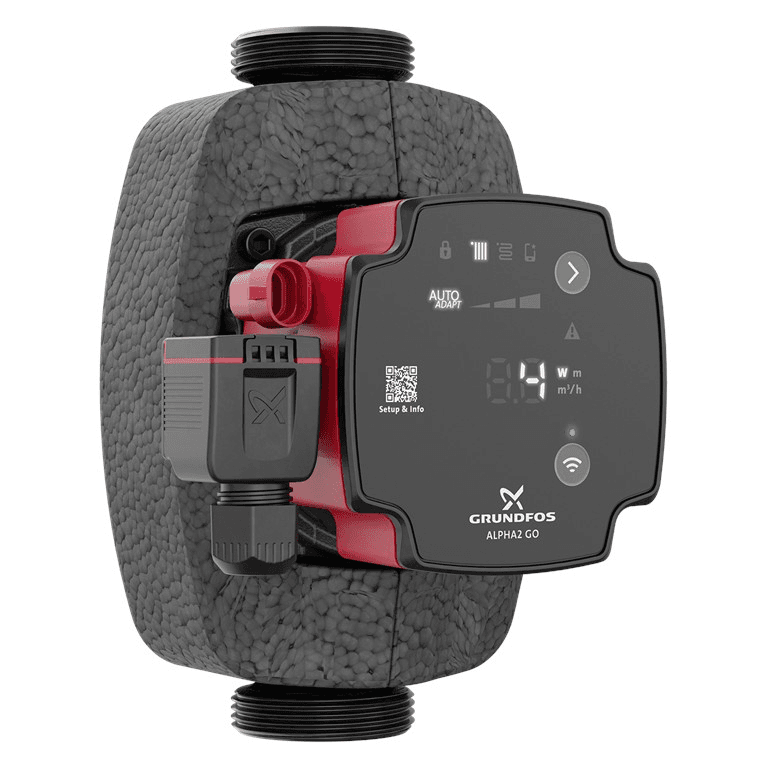

Grundfos ALPHA2 GO 25-60 180 kiertovesipumppu

Grundfosin kiertovesipumppu ALPHA2 GO 25-60 180, viitenumero 93074216, on erittäin energiatehokas elektroninen kiertovesipumppu, joka on suunniteltu veden siirtämiseen lämmitys- ja ilmastointijärjestelmissä. Se tarjoaa enimmäisnostokorkeuden 6 metriä, nimellisvirtaaman 1,9 m³/h, modulaarisen sähkönkulutuksen vain 3–37 W, G 1½" -liitännät ja 180 mm:n asennuspituuden.

ALPHA2 GO yhdistää kehittyneen hydraulisen säädön suoraan Grundfos GO -yhteyteen, jonka avulla pumppu voidaan määrittää, käyttää AUTOADAPT-toimintoa, suorittaa hydraulinen tasapainotus, tarkastella historiatietoja, diagnosoida häiriöitä ja helpottaa olemassa olevien kiertovesipumppujen vaihtoa. Se soveltuu erityisesti järjestelmiin, joissa on pattereita, lattialämmitys ja muita suljettuja lämmitys- ja ilmastointipiirejä.

Kiertovesipumppu, jonka enimmäisnostokorkeus on 6 metriä

Grundfos ALPHA2 GO 25-60 180 tarjoaa enimmäisnostokorkeuden 6 m. Viitteelle 93074216 Grundfos ilmoittaa nimellispisteeksi 1,9 m³/h virtaaman ja 3,26 m nostokorkeuden.

Todellinen toimintapiste riippuu asennuksen painehäviöistä, tarvittavasta virtaamasta ja valitusta säätötilasta.

Elektronisesti kommutoidun moottorin ja integroidun taajuusmuuttajan ansiosta pumppu voi mukauttaa toimintaansa sen sijaan, että se pitäisi kiinteää nopeutta riippumatta piirin tarpeesta.

Älykäs AUTOADAPT-ohjaus

ALPHA2 GO sisältää AUTOADAPT-teknologian, jonka avulla pumppu optimoi asetuspisteen automaattisesti asennuksen tarpeiden mukaan.

AUTOADAPT on käytettävissä suhteellisen paineen ja vakiopaineen säädön kanssa, ja se vähentää tarvetta valita manuaalisesti tietty toimintapiste.

Grundfos suosittelee sen käyttöä sekä patterijärjestelmissä että lattialämmitysjärjestelmissä.

Erilaiset säätötilat

Pumppu mahdollistaa eri ohjausstrategioiden valinnan kunkin järjestelmän hydraulisen käyttäytymisen mukaan:

• Suhteellinen paine: mukauttaa paine-eron virtaaman tarpeen mukaan, erityisen hyödyllinen patterijärjestelmissä, joissa on termostaattiventtiilit.
• Vakiopaine: pitää paine-eron vakaana, vaikka virtaama vaihtelee, ja on tavallinen ratkaisu lattialämmityksessä.
• Vakio virtaama: säätää pumpun pitämään asetetun virtaaman.
• Vakio käyrä: mahdollistaa toiminnan kiinteän toimintakäyrän mukaan.
• AUTOADAPT: säätää toimintapisteen automaattisesti tarpeen mukaan.

Asetuspisteet voidaan mukauttaa asennuksen erityispiirteisiin Grundfos GO:n avulla.

PWM-tulo ulkoista ohjausta varten

ALPHA2 GO:ssa on PWM-tulo, jonka avulla kiertovesipumpun nopeutta voidaan ohjata tarkasti yhteensopivalla ulkoisella signaalilla.

Tämä on erityisen hyödyllistä, kun pumppu integroidaan järjestelmiin, joissa kattila, lämpöpumppu tai muu ulkoinen ohjain hallitsee kiertovesipumpun toimintaa suoraan.

Suora yhteys Grundfos GO:hon

ALPHA2 GO:ssa on Bluetooth, jonka avulla se voidaan yhdistää suoraan Grundfos GO -sovellukseen yhteensopivasta mobiililaitteesta.

Tämä yhteys mahdollistaa edistyneet digitaaliset asennus-, määritys- ja diagnostiikkatoiminnot ilman lisäviestintäliitäntöjä.

Grundfos GO:n kautta käytettävissä olevia toimintoja ovat muun muassa:

• Ohjattu käyttöönotto.
• Ohjaustilan valinta.
• Asetuspisteen laskenta.
• AUTOADAPTin määritys.
• Hydraulinen tasapainotus.
• Toimintatietojen tarkastelu.
• Tapahtumien, ilmoitusten ja hälytysten loki.
• Historiatietojen näyttö.
• Apua kiertovesipumppujen vaihtoon.

Ohjattu asennuksen määritys

Grundfos GO:n ohjattu määritys helpottaa pumpun käyttöönottoa uusissa asennuksissa.

Sovellus pyytää tietoja järjestelmästä ja auttaa valitsemaan sopivan säätötilan sekä asetuspisteen. Tarvittaessa suositeltu määritys voi käyttää AUTOADAPTia, jotta pumppu optimoi toimintansa automaattisesti.

Suunniteltu myös olemassa olevien kiertovesipumppujen korvaamiseen

ALPHA2 GO -sarja on erityisesti suunniteltu helpottamaan vanhojen tai integroitujen kiertovesipumppujen vaihtoa.

Grundfos GO:n avulla asentaja voi etsiä olemassa olevan mallin ja tarkistaa sopivan vaihtoehdon. ALPHA2 GO voidaan jopa määrittää jäljittelemään vaihdettavien yhteensopivien pumppujen käyriä.

Grundfos korostaa erityisesti sen kykyä korvata erilaisia itsenäisiä kiertovesipumppuja ja integroitujen mallien sarjoja UPM3- ja UPM4-perheistä.

Ilman tunnistus ja ilmaustoiminto

ALPHA2 GO:ssa on ilman tunnistus. Kun järjestelmä havaitsee ilmaa juoksupyörän ympärillä, kiertovesipumppu voi tuottaa pulssimaista toimintaa auttaakseen siirtämään ilman lähimpään ilmauselementtiin.

Tämä toiminto helpottaa käyttöönottoa ja voi auttaa tunnistamaan ilman aiheuttamia kiertohäiriöitä.

Toiminto ei korvaa tarvetta käyttää asianmukaisia komponentteja hydraulipiirin oikeaan ilmaukseen.

Kuivakäyntisuoja

Pumpussa on kuivakäyntisuoja, joka on suunniteltu suojaamaan laitetta, jos roottorin ympärillä ei ole riittävästi nestettä.

Jos havaitaan poikkeava tila, elektroniikka voi pysäyttää tai rajoittaa toimintaa ja antaa vastaavan ilmoituksen diagnostiikan helpottamiseksi.

Vankka käynnistys jumittumista vastaan

Robust Startup -toiminto on suunniteltu vähentämään likaantumisen, magnetiitin tai kalkkikertymien aiheuttamia jumittumisongelmia.

Jos roottori kohtaa vastusta, moottori tekee toistuvia käynnistysyrityksiä käyttäen suurta vääntömomenttia liikkeen palauttamiseksi.

Tämä ominaisuus on erityisen hyödyllinen pitkien käyttökatkojen jälkeen.

Keraaminen akseli ja laakerit

Grundfos käyttää ALPHA2 GO:ssa keraamista akselia ja laakereita. Näillä komponenteilla on vähäinen kuluminen käytön aikana, ja ne auttavat rajoittamaan välysten kasvua, joka voisi ajan myötä aiheuttaa melua.

Historiatiedot ja diagnostiikka

Grundfos GO:n avulla voidaan tarkastella toimintatietoja järjestelmän analysoinnin ja diagnostiikan helpottamiseksi.

Sovellus mahdollistaa tapahtumahistorian ja trendien tarkastelun esimerkiksi seuraavista parametreista:

• Virtaama.
• Nostokorkeus.
• Nesteen arvioitu lämpötila.
• Toimintajaksojen kesto.

Nämä tiedot auttavat ammattilaista analysoimaan asennuksen toimintaa ja paikallistamaan mahdolliset poikkeamat.

Hydraulinen tasapainotus Grundfos GO:n avulla

ALPHA2 GO sisältää hydraulisen tasapainotuksen työkalut Grundfos GO -sovelluksen kautta.

Oikea tasapainotus auttaa jakamaan virtaaman asianmukaisesti eri lämmönluovuttajien ja piirien välillä, välttäen epätasapainoa, joka voi aiheuttaa eri lämpöisiä huoneita tai tarpeetonta energiankulutusta.

Korkea energiatehokkuus EEI 0,18

Viitteellä 93074216 on energiatehokkuusindeksi EEI 0,18.

Sen ottoteho vaihtelee vain 3–37 W hydraulisen tarpeen ja toimintapisteen mukaan.

Elektroninen säätö mahdollistaa kulutuksen mukautumisen asennukseen ja estää pitämästä maksimitehoa jatkuvasti, kun piiri ei sitä tarvitse.

Yksivaiheinen 220–240 V syöttö

Grundfos ALPHA2 GO 25-60 180 toimii yksivaiheisella 220–240 V:n ja 50/60 Hz:n sähkösyötöllä.

Virrankulutus on noin 0,04–0,40 A.

Lämpösuojaus on elektronisesti hallittu ja moottorilla on eristysluokka F.

Työkaluton sähköliitin

Pumpussa on asennusliitin, joka on suunniteltu sähköliitännän tekemiseen ilman työkaluja, mikä helpottaa asennusta ja lyhentää käyttöönottoon tai vaihtoon tarvittavaa aikaa.

180 mm:n asennuspituus

Tämän kiertovesipumpun 180-merkintä tarkoittaa 180 mm:n liitäntäväliä.

Tämä mitta on tavallinen lämmityksen kiertovesipumpuissa ja on erityisen tärkeä olemassa olevaa pumppua vaihdettaessa, sillä se on tarkistettava yhdessä liitoskierteen kanssa.

G 1½" -liitännät

Grundfos 93074216:ssa on G 1½" -kierteiset liitännät standardin ISO 228-1 mukaisesti.

Liitäntöjen paine-luokitus on PN 10.

10 barin enimmäiskäyttöpaine

Pumppu on suunniteltu 10 barin enimmäiskäyttöpaineelle.

Asennus on suunniteltava ja suojattava niin, ettei tämä arvo ylity järjestelmän normaalin toiminnan aikana.

Veden lämpötila 2–110 °C

Viitteen 93074216 tekninen dokumentaatio määrittää nesteen lämpötila-alueeksi 2–110 °C.

Pumpun sallittu ympäristön lämpötila on 0–55 °C.

Nämä olosuhteet mahdollistavat käytön erilaisissa suljetuissa lämmitys- ja ilmastointijärjestelmissä, kunhan neste ja muut komponentit ovat yhteensopivia.

Valurautainen pumpun runko

Hydraulinen runko on valmistettu EN-GJL-150-valuraudasta.

Juoksupyörä on valmistettu vahvistetuista komposiittimateriaaleista, tarkemmin PES:stä lasikuidulla ja vahvistetusta PESU:sta, jotka soveltuvat kiertovesipumpun sisäiseen toimintaan.

Tämä versio on suunniteltu ensisijaisesti suljettuihin lämmitys- ja ilmastointipiireihin.

IP44-suojaus

ALPHA2 GO 25-60 180:n suojaluokka on IP44.

Asennuksessa on noudatettava oikeaa asennusasentoa, sallittuja ympäristölämpötiloja ja Grundfosin määrittämiä sähköisiä olosuhteita.

Grundfos 93074216:n tekniset tiedot

• Merkki: Grundfos.
• Sarja: ALPHA2 GO.
• Malli: ALPHA2 GO 25-60 180.
• Viite: 93074216.
• Tyyppi: erittäin energiatehokas elektroninen kiertovesipumppu.
• Käyttökohde: lämmitys ja ilmastointi.
• Nimellisvirtaama: 1,9 m³/h.
• Nimelliskorkeus: 3,26 m.
• Enimmäisnostokorkeus: 6 m.
• Asennuspituus: 180 mm.
• Liitäntätyyppi: G.
• Liitäntäkoko: G 1½".
• Liitäntästandardi: ISO 228-1.
• Nimellispaine: PN 10.
• Enimmäiskäyttöpaine: 10 bar.
• Nesteen lämpötila: 2–110 °C.
• Ympäristön lämpötila: 0–55 °C.
• Syöttö: 1 x 220–240 V.
• Taajuus: 50/60 Hz.
• Minimiottoteho: 3 W.
• Maksimiottoteho: 37 W.
• Virrankulutus: 0,04–0,40 A.
• Energiatehokkuusindeksi EEI: 0,18.
• Taajuusmuuttaja: integroitu.
• Lämpösuojaus: elektroninen.
• Suojaluokka: IP44.
• Eristysluokka: F.
• Rungon materiaali: EN-GJL-150-valurauta.
• Juoksupyörän materiaali: vahvistettu komposiitti.
• Suhteellinen paine: kyllä.
• Vakiopaine: kyllä.
• Vakio virtaama: kyllä.
• Vakio käyrä: kyllä.
• AUTOADAPT: kyllä.
• PWM-tulo: kyllä.
• Bluetooth: integroitu.
• Yhteensopiva Grundfos GO:n kanssa: kyllä.
• Ohjattu määritys: kyllä.
• Ilman tunnistus ja poisto: kyllä.
• Kuivakäyntisuoja: kyllä.
• Vankka käynnistys: kyllä.
• Hydraulinen tasapainotus: kyllä, Grundfos GO:n kautta.
• Tapahtumien ja trendien tallennus: kyllä.
• Hyväksynnät: CE ja VDE.
• Nettopaino: 1,94 kg.
• Bruttopaino: 2,16 kg.
• EAN: 5715467404432.

Älykäs kiertovesipumppu pattereille ja lattialämmitykseen

Grundfos ALPHA2 GO 25-60 180 yhdistää 6 metrin enimmäisnostokorkeuden, 3–37 W:n alhaisen kulutuksen, kehittyneen elektronisen säädön ja suoran yhteyden Grundfos GO:hon.

Sen suhteellisen paineen, vakiopaineen, vakio virtaaman ja vakio käyrän tilat mahdollistavat mukauttamisen erilaisiin piireihin, kun taas AUTOADAPT yksinkertaistaa toiminnan optimointia patteri- ja lattialämmitysjärjestelmissä.

Ilman tunnistus, kuivakäyntisuoja, vankka käynnistys, hydraulinen tasapainotus ja sovelluksen kautta tehtävä diagnostiikka tarjoavat lisätyökaluja sekä uusiin asennuksiin että olemassa olevien kiertovesipumppujen vaihtoon ja modernisointiin.
