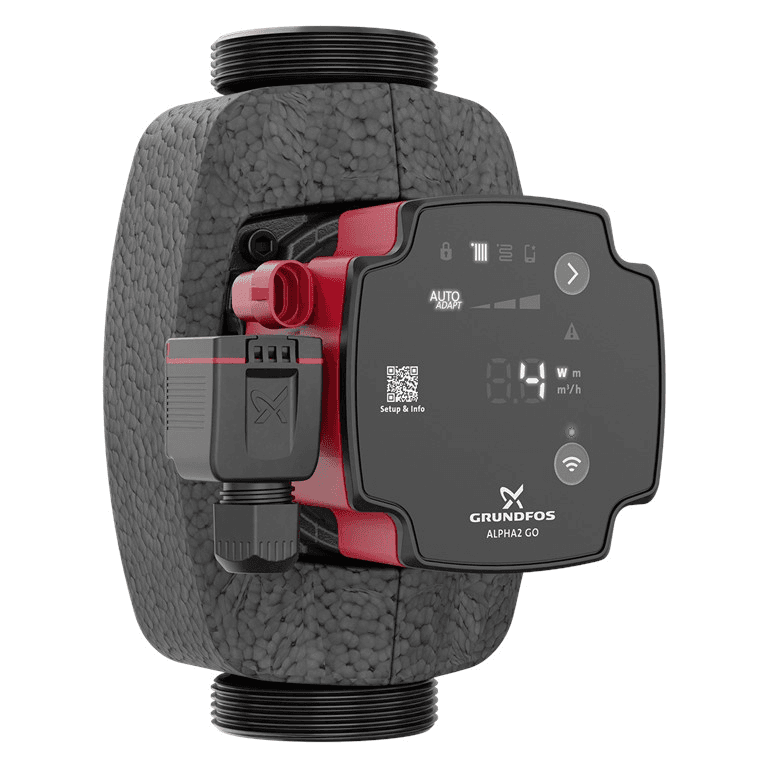

Grundfos ALPHA2 GO 32-60 180 kiertovesipumppu

Grundfosin kiertovesipumppu ALPHA2 GO 32-60 180, viitenumero 93074214, on korkeatehoinen elektroninen kiertovesipumppu, joka on suunniteltu veden siirtämiseen lämmitys- ja ilmastointijärjestelmissä. Se tarjoaa enimmäisnostokorkeuden 6 metriä, nimellisvirtaaman 1,9 m³/h, moduloivan sähkötehon vain 3–37 W, G 2" kierreliitännät ja 180 mm asennuspituuden.

ALPHA2 GO sisältää edistyneet säätö- ja käyttöönotto-ominaisuudet, kuten AUTOADAPT, suhteellinen paine, vakio paine, vakio virtaama, vakio käyrä ja PWM-tulo. Lisäksi se voidaan liittää suoraan Grundfos GO -sovellukseen, mikä helpottaa ohjattua asetusten määrittämistä, hydraulista tasapainotusta, olemassa olevien kiertovesipumppujen vaihtoa, ilman tunnistusta ja järjestelmän diagnostiikkaa.

Kiertovesipumppu, jonka enimmäisnostokorkeus on 6 metriä

Grundfos ALPHA2 GO 32-60 180 tarjoaa enimmäisnostokorkeuden 6 m. Viitteelle 93074214 Grundfos määrittää nimellispisteeksi 1,9 m³/h virtaaman ja 3,26 m nostokorkeuden.

Todellinen toimintapiste riippuu piirin hydraulisesta vastuksesta, tarvittavasta virtaamasta ja valitusta säätötilasta.

Elektronisesti kommutoidun moottorin ja integroidun taajuusmuuttajan ansiosta kiertovesipumppu voi mukauttaa nopeuttaan ja kulutustaan jatkuvasti järjestelmän todellisiin tarpeisiin.

Älykäs AUTOADAPT-ohjaus

ALPHA2 GO sisältää AUTOADAPT-toiminnon, joka on suunniteltu optimoimaan pumpun toimintapiste automaattisesti järjestelmän lämpökuorman mukaan.

AUTOADAPT on käytettävissä sekä suhteelliselle paineelle että vakiopaineelle, joten asentajan ei tarvitse valita manuaalisesti yhtä ainoaa säätöpistettä.

Grundfos huomioi AUTOADAPTin tavallisissa sovelluksissa, kuten patterilämmitysjärjestelmissä ja lattialämmityspiireissä.

Erilaiset säätötilat

Grundfos ALPHA2 GO mahdollistaa hydraulisen toiminnan mukauttamisen erityyppisiin piireihin eri ohjaustilojen avulla:

• Suhteellinen paine: mukauttaa paine-eron virtaaman tarpeen muuttuessa, erityisesti patterijärjestelmiin, joissa on termostaattiventtiilit.
• Vakio paine: pitää paine-eron vakaana, vaikka virtaama vaihtelee, ja soveltuu erityisen hyvin lattialämmitykseen ja jakotukkijärjestelmiin.
• Vakio virtaama: säätää toimintaa asetetun virtaaman ylläpitämiseksi.
• Vakio käyrä: mahdollistaa toiminnan valitun kiinteän käyrän mukaan.
• AUTOADAPT: optimoi pumpun asetuspisteen automaattisesti.
• PWM-ohjaus: mahdollistaa nopeuden hallinnan yhteensopivalla ulkoisella ohjaimella.

PWM-tulo ulkoista ohjausta varten

ALPHA2 GO:ssa on PWM-tulo, jonka avulla ulkoinen järjestelmä voi ohjata kiertovesipumpun nopeutta tarkasti yhteensopivan signaalin avulla.

Tämä ominaisuus on erityisen hyödyllinen, kun pumppu integroidaan kattiloihin, lämpöpumppuihin tai muihin generaattoreihin, jotka pystyvät ohjaamaan elektronista kiertovesipumppua suoraan.

Suora yhteys Grundfos GO -sovellukseen

ALPHA2 GO voidaan liittää suoraan Grundfos GO -sovellukseen, mikä tarjoaa ammattilaiselle lisätyökaluja asennukseen, käyttöönottoon ja huoltoon.

Suora yhteys mahdollistaa yhteensopivalla mobiililaitteella pääsyn useisiin toimintoihin, kuten:

• Ohjattu asetusten määrittäminen.
• Ohjaustilan valinta.
• Asetuspisteen laskenta ja määrittäminen.
• AUTOADAPT.
• Hydraulinen tasapainotus.
• Ilman tunnistus ja poisto.
• Käyttötietojen tarkastelu.
• Tapahtumien, ilmoitusten ja hälytysten loki.
• Historialliset käyttötiedot.
• Avustus muiden kiertovesipumppujen vaihtoon.

Ohjattu käyttöönotto tarkkaa käynnistystä varten

Grundfos GO sisältää ALPHA2 GO:lle ohjatun asetusten määrittämisen toiminnon. Asentaja syöttää perustiedot piiristä, ja sovellus auttaa tunnistamaan sopivimman ohjaustilan ja asetuspisteen.

Monissa sovelluksissa suositeltu asetus voi olla AUTOADAPT. Kun tämä tila ei ole sopivin, sovellus auttaa laskemaan järjestelmän hydraulisten olosuhteiden mukaisen asetuspisteen.

Erityisen sopiva kiertovesipumppujen vaihtoon

ALPHA2 GO -sarja on kehitetty myös helpottamaan olemassa olevien kiertovesipumppujen vaihtoa.

Grundfos GO:n avulla voidaan tunnistaa vanha kiertovesipumppu ja tarkistaa, mikä ALPHA GO -malli soveltuu korvaajaksi. ALPHA2 GO on erityisesti suunniteltu korvaamaan sekä erillisiä pumppuja että tiettyjä integroitujen mallien versioita UPM3- ja UPM4-sarjoista.

Yhteensopivissa vaihdoissa sovellus mahdollistaa korvattavan pumpun toimintakäyrien jäljittelemisen, mikä helpottaa uuden laitteen sovittamista olemassa olevaan järjestelmään.

Ilman tunnistus ja poisto

ALPHA2 GO:ssa on ilman tunnistus -toiminto, joka voidaan aktivoida Grundfos GO:n kautta.

Kun pumppu tunnistaa ilmaa juoksupyörän ympärillä, se muuttaa toimintaansa tilapäisesti pulsseilla auttaakseen siirtämään ilman järjestelmän ilmauslaitteisiin.

Tämä toiminto helpottaa käyttöönottoa ja auttaa havaitsemaan ilman esiintymiseen liittyviä hydraulisia ongelmia. Se ei kuitenkaan korvaa koko järjestelmän oikeaa suunnittelua ja ilmausta.

Kuivakäyntisuoja

Kiertovesipumpussa on kuivakäyntisuoja. Jos se havaitsee liian vähän nestettä roottorin ympärillä, elektroniikka voi pysäyttää pumpun sen suojaamiseksi.

Häiriö voidaan näyttää hälytysmerkinnöillä, ja se tallentuu ALPHA2 GO:n tapahtumajärjestelmään diagnoosin helpottamiseksi.

Vankka käynnistys jumittumista vastaan

Robust Startup -toiminto on suunniteltu vähentämään käynnistysongelmia, jotka johtuvat liasta, magnetiitista tai kalkkikertymistä.

Jos roottori kohtaa vastusta, moottori tekee uusia yrityksiä käyttäen suurinta käytettävissä olevaa vääntömomenttia liikkeen palauttamiseksi.

Tämä toiminto on erityisen hyödyllinen pitkien lämmitysjärjestelmän käyttämättömyysjaksojen jälkeen.

Keraaminen akseli ja laakerit

ALPHA2 GO käyttää keraamista akselia ja laakereita, jotka on suunniteltu kulumaan käytössä mahdollisimman vähän.

Sisäisten välysten pienempi muuttuminen ajan myötä auttaa säilyttämään vakaan toiminnan ja vähentämään mekaaniseen kulumiseen liittyviä ääniä.

Tapahtumaloki ja diagnostiikka

Yhteys Grundfos GO:hon mahdollistaa historiallisten tietojen tarkastelun huolto- ja diagnostiikkatoimien helpottamiseksi.

Saatavilla oleviin tietoihin sisältyy trendejä, jotka liittyvät:

• Virtaamaan.
• Nostokorkeuteen.
• Nesteen arvioituun lämpötilaan.
• Käyntijaksojen kestoon.
• Ilmoituksiin ja hälytyksiin.

Nämä tiedot auttavat asentajaa analysoimaan järjestelmän hydraulista käyttäytymistä ja paikallistamaan mahdolliset poikkeamat.

Hydraulinen tasapainotus Grundfos GO:lla

ALPHA2 GO mahdollistaa hydraulisen tasapainotuksen Grundfos GO -sovelluksen avulla.

Oikein tasapainotettu järjestelmä jakaa tarvittavan virtaaman eri lämmönluovuttimille tai piireille, mikä auttaa välttämään alueita, joilla kierto on liian suuri tai liian pieni.

Tämä toiminto on erityisen käytännöllinen järjestelmissä, joissa on useita pattereita tai lattialämmityspiirejä.

Korkea energiatehokkuus EEI 0,18

Viitteellä 93074214 on energiatehokkuusindeksi EEI 0,18.

Ottoteho säätyy välillä:

• Minimiteho: 3 W.
• Maksimiteho: 37 W.

Mukauttamalla toimintansa automaattisesti piirin hydraulisiin tarpeisiin pumppu välttää jatkuvaa toimimista täydellä teholla, kun tarve on pienempi.

Yksivaiheinen 220-240 V syöttö

Grundfos ALPHA2 GO 32-60 180 toimii yksivaiheisella 220-240 V ja 50/60 Hz sähkösyötöllä.

Virrankulutus on noin 0,04–0,40 A.

Pumppu sisältää elektronisen lämpösuojan ja siinä on eristysluokka F.

Nopea sähköliitäntä

Grundfos varustaa ALPHA2 GO:n työkaluttomalla asennusliittimellä, joka on kehitetty yksinkertaistamaan ja nopeuttamaan johdotusta uuden asennuksen tai vaihdon yhteydessä.

Tämä ominaisuus on erityisen hyödyllinen ammattiasentajille, jotka vaihtavat kiertovesipumppuja usein.

G 2" hydrauliliitännät

Viite 93074214 käyttää G 2" kierreliitäntöjä standardin ISO 228-1 mukaisesti.

Tämä on tärkeä ero ALPHA2 GO 25-60 -versioihin verrattuna, joissa käytetään G 1½" -liitäntöjä. Ennen vaihtoa on tarkistettava sekä liitäntöjen koko että asennuspituus.

180 mm asennuspituus

Mallin 180 nimitys tarkoittaa 180 mm:n liitäntäväliä.

Tämä mitta helpottaa sen integrointia moniin lämmitys- ja ilmastointijärjestelmiin, ja se on tarkistettava erityisesti silloin, kun pumppu korvaa jo asennetun kiertovesipumpun.

10 barin enimmäiskäyttöpaine

Pumppu on suunniteltu 10 barin enimmäiskäyttöpaineelle.

Hydrauliliitännöillä on PN 10 -luokitus, joten järjestelmä on suunniteltava siten, ettei tätä rajaa ylitetä käytön aikana.

Nesteen lämpötila 2–110 °C

Grundfos määrittää viitteelle 93074214 nesteen lämpötila-alueeksi 2–110 °C.

Pumpun ympäristön sallittu lämpötila on 0–55 °C.

Nämä olosuhteet mahdollistavat käytön erilaisissa suljetuissa lämmitys- ja ilmastointipiireissä, kunhan neste ja muut järjestelmän komponentit ovat yhteensopivia.

Valurautainen pumpun runko

Hydraulinen runko on valmistettu EN-GJL-150-valuraudasta, jota käytetään yleisesti suljettuihin piireihin tarkoitetuissa kiertovesipumpuissa.

Juoksupyörä on valmistettu vahvistetusta komposiittimateriaalista, jossa on PES:iä ja lasikuitua.

IP44-suojaus

Grundfos ALPHA2 GO 32-60 180:ssa on IP44-suojausluokka.

Asennus on tehtävä noudattaen sallittuja asentoja, ympäristöolosuhteita ja Grundfosin määrittämiä sähköisiä ohjeita.

Grundfos 93074214:n tekniset ominaisuudet

• Merkki: Grundfos.
• Sarja: ALPHA2 GO.
• Malli: ALPHA2 GO 32-60 180.
• Viite: 93074214.
• Tyyppi: korkeatehoinen elektroninen kiertovesipumppu.
• Käyttökohde: lämmitys ja ilmastointi.
• Nimellisvirtaama: 1,9 m³/h.
• Nimelliskorkeus: 3,26 m.
• Enimmäiskorkeus: 6 m.
• Asennuspituus: 180 mm.
• Liitäntätyyppi: G-kierre.
• Liitäntäkoko: G 2".
• Liitäntästandardi: ISO 228-1.
• Nimellispaine: PN 10.
• Enimmäiskäyttöpaine: 10 bar.
• Nesteen lämpötila: 2–110 °C.
• Ympäristön lämpötila: 0–55 °C.
• Syöttö: 1 x 220-240 V.
• Taajuus: 50/60 Hz.
• Minimiottoteho: 3 W.
• Maksimiottoteho: 37 W.
• Minimivirta: 0,04 A.
• Maksimivirta: 0,40 A.
• Energiatehokkuusindeksi EEI: 0,18.
• Taajuusmuuttaja: integroitu.
• Lämpösuojaus: elektroninen.
• Suojausluokka: IP44.
• Eristysluokka: F.
• Rungon materiaali: EN-GJL-150-valurauta.
• Juoksupyörän materiaali: vahvistettu komposiitti.
• Suhteellinen paine: kyllä.
• Vakio paine: kyllä.
• Vakio virtaama: kyllä.
• Vakio käyrä: kyllä.
• AUTOADAPT: kyllä.
• PWM-tulo: kyllä.
• Yhteensopiva Grundfos GO:n kanssa: kyllä.
• Ohjattu asetusten määrittäminen: kyllä.
• Ilman tunnistus ja poisto: kyllä.
• Kuivakäyntisuoja: kyllä.
• Vankka käynnistys: kyllä.
• Hydraulinen tasapainotus: kyllä, Grundfos GO:n avulla.
• Tapahtuma- ja trendiloki: kyllä.
• Pään asento: 9H.
• Hyväksynnät: CE ja VDE.
• Nettopaino: 2,09 kg.
• Bruttopaino: 2,27 kg.
• EAN: 5715467404418.

Älykäs kiertovesipumppu lämmitykseen ja ilmastointiin

Grundfos ALPHA2 GO 32-60 180 yhdistää 6 metrin enimmäisnostokorkeuden, G 2" -liitännän, 180 mm asennuspituuden ja 3–37 W:n alhaisen kulutuksen ALPHA2 GO -sarjan älykkäisiin toimintoihin.

Sen säätö suhteellisen paineen, vakion paineen, vakion virtaaman, vakion käyrän ja AUTOADAPTin avulla mahdollistaa mukauttamisen erilaisiin hydraulipiireihin, kun taas PWM-tulo helpottaa integrointia ulkoisiin ohjauksiin.

Ohjattu käyttöönotto, ilman tunnistus, kuivakäyntisuoja, hydraulinen tasapainotus ja Grundfos GO:n kautta tapahtuva diagnostiikka tarjoavat asentajalle lisätyökaluja, mikä tekee siitä erityisen kattavan ratkaisun sekä uusiin asennuksiin että olemassa olevien kiertovesipumppujen vaihtoon ja modernisointiin.
