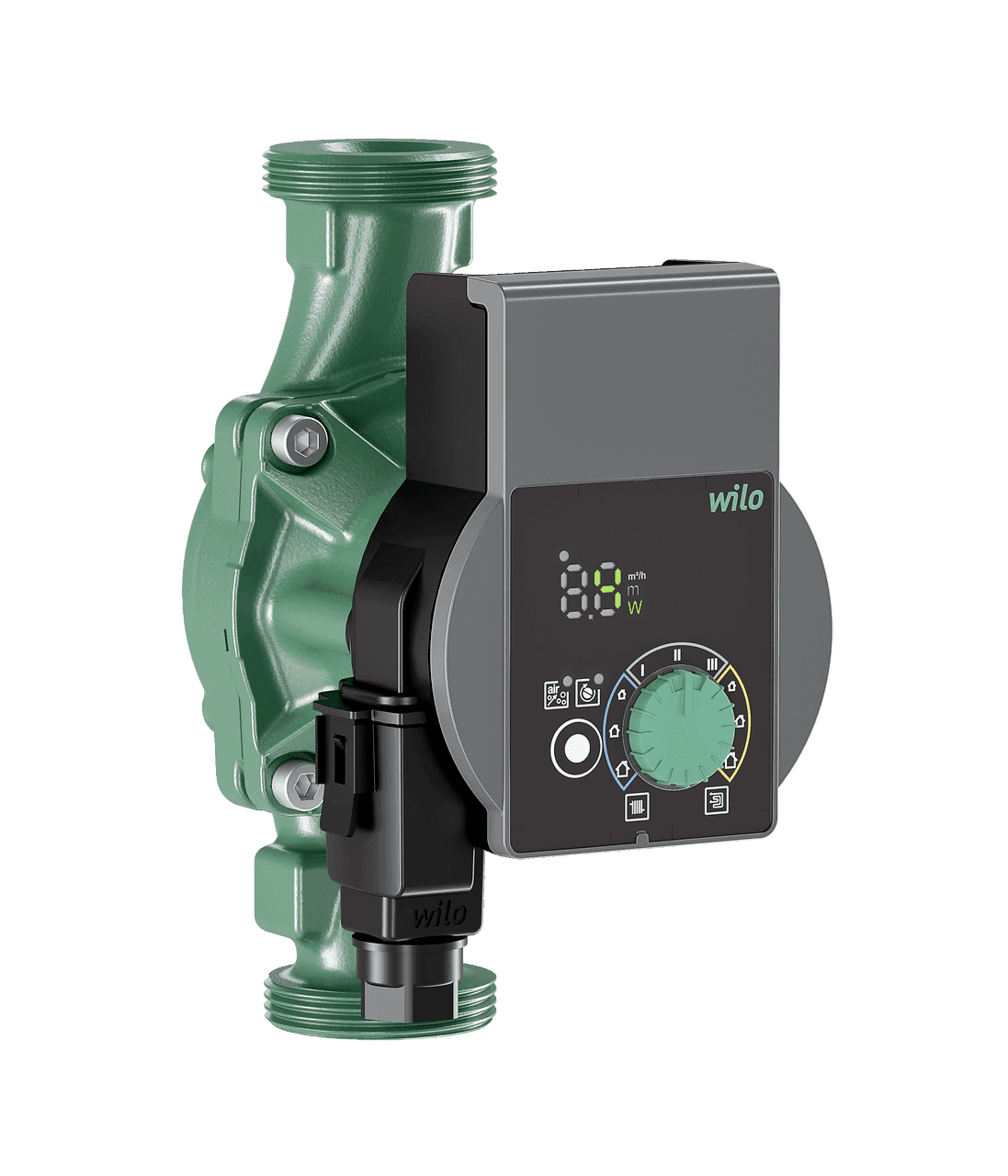

Wilo Yonos PICO 25/1-6-130 kiertovesipumppu

Wilo Yonos PICO 25/1-6-130 -kiertovesipumppu, viitenumero 4215516, on korkeatehoinen elektroninen märkäroottoripumppu, joka on suunniteltu veden kierrätykseen lämmitys- ja ilmastointijärjestelmissä. Se tarjoaa enimmäisvirtaaman 3,6 kuutiometriä tunnissa, enimmäisnostokorkeuden 6 metriä ja erityisen kompaktin 130 millimetrin asennuspituuden.

Synkronimoottorilla, ECM-teknologialla ja integroidulla elektronisella säädöllä varustettu pumppu mukauttaa toimintansa järjestelmän hydraulisiin tarpeisiin. Se mahdollistaa muuttuvan paine-eron, vakion paine-eron tai vakiokierrosnopeuden valinnan kolmella käyrällä, joten se soveltuu sekä patteri- että lattialämmitysjärjestelmiin.

Elektroninen Wilo Yonos PICO 25/1-6-130 -kiertovesipumppu

Yonos PICO on huoltovapaa märkäroottorikiertovesipumppu kierreliitännällä. Se on kehitetty takaamaan tehokas veden kierto rakennusten hydraulijärjestelmissä, ja se säätää moottorin tehon automaattisesti valitun säätötilan mukaan.

130 millimetrin liitäntämitoitus on erityisen hyödyllinen asennuksissa, joissa käytettävissä oleva tila on rajallinen, ja se helpottaa myös olemassa olevien, samalla asennuspituudella varustettujen pumppujen vaihtoa.

Enimmäisvirtaama 3,6 kuutiometriä tunnissa

Wilo Yonos PICO 25/1-6-130 tarjoaa enimmäisvirtaaman 3,6 kuutiometriä tunnissa. Todellinen virtaama riippuu piirin painehäviöistä, valitusta nostokorkeudesta ja asetetusta säätötilasta.

Integroitu elektroniikka pienentää suorituskykyä automaattisesti, kun järjestelmä tarvitsee vähemmän kiertoa, jolloin pumppu ei käy jatkuvasti täydellä teholla.

Enimmäisnostokorkeus 6 metriä

Tämä malli saavuttaa enimmäisnostokorkeuden 6 metriä, joten se soveltuu lämmitys- ja ilmastointipiireihin, joissa on erilaisia hydraulisen vastuksen tasoja.

Toimintapiste on aina valittava pumpun ominaiskäyrän sisällä ja asennuksen vaatiman virtaaman sekä paine-eron mukaisesti.

Kolme säätötilaa

Pumppu mahdollistaa kolmen toimintastrategian valinnan eri piirityyppien mukaan:

• Muuttuva paine-ero: pumppu pienentää paine-eroa, kun tarvittava virtaama vähenee, ja soveltuu erityisen hyvin termostaattiventtiileillä varustettuihin piireihin.
• Vakio paine-ero: pitää valitun paine-eron käytännössä vakiona, mikä on sopiva vaihtoehto moniin lattialämmitysjärjestelmiin.
• Vakiokierrosnopeus: mahdollistaa kolmen kiinteän nopeuskäyrän valinnan sovelluksiin, joissa tarvitaan tasaista hydraulista käyttäytymistä.

Soveltuu pattereille ja lattialämmitykselle

Wilo mahdollistaa säätötilan valinnan patteri- tai lattialämmityskäyttöön sovelluksen mukaan. Tämä joustavuus helpottaa pumpun sovittamista sekä uusiin asennuksiin että olemassa olevien järjestelmien vaihtoon tai modernisointiin.

LED-näyttö toimintatiedoilla

Yonos PICO -pumpussa on segmenttityyppinen LED-ilmaisin, josta tärkeimmät toimintaparametrit voidaan tarkistaa suoraan etupaneelista.

Näyttö voi esittää:

• Valitun asetusarvon.
• Nykyisen virtaaman.
• Hetkellisen sähkönkulutuksen.
• Vikakoodit.

Tämä tieto helpottaa käyttöönottoa, säätöä ja pumpun perusvianhakua ilman ulkoisia laitteita.

Asetukset Wilo-vihreällä painikkeella

Wilon tunnusomainen vihreä painike mahdollistaa tärkeimpien toimintaparametrien helpon valinnan. Asentaja voi määrittää säätötilan ja asetusarvon suoraan pumpun etupuolelta.

Manuaalinen ilmaustoiminto

Pumppu sisältää manuaalisen ilmaustoiminnon, jonka tarkoituksena on poistaa moottoritilaan kertynyt ilma käyttöönoton aikana tai hydraulipiirissä tehtyjen töiden jälkeen.

Ilman asianmukainen poistaminen edistää vakaata toimintaa ja auttaa vähentämään ilman aiheuttamia ääniä järjestelmässä.

Automaattinen lukituksen avaus ja manuaalinen uudelleenkäynnistys

Moottori on suunniteltu jumittumista vastaan, ja siinä on automaattinen lukituksen avaus. Elektroniikka mahdollistaa myös manuaalisen uudelleenkäynnistyksen tarvittaessa tiettyjen häiriöiden jälkeen.

Moottorin suojaus on integroitu itse laitteeseen, mikä yksinkertaistaa sähköasennusta.

Synkronimoottori ECM-teknologialla

Wilo Yonos PICO 25/1-6-130 käyttää korkeatehoista ECM-teknologialla varustettua synkronimoottoria ja elektronista tehonsäätöä.

Nopeus voi vaihdella noin 700 ja 4 200 kierroksen minuutissa välillä säätötilan ja vaaditun toimintapisteen mukaan.

Sähkönkulutus 4–40 wattia

Elektroninen säätö mahdollistaa energiankulutuksen mukauttamisen piirin todelliseen tarpeeseen. Wilo ilmoittaa vähimmäiskulutukseksi 4 wattia ja enimmäiskulutukseksi 40 wattia.

Moottorin nimellisteho on 30 wattia. Kun hydraulinen tarve pienenee, pumppu voi alentaa sekä nopeutta että sähkönkulutusta.

Energiatehokkuusindeksi enintään 0,20

Pumpun energiatehokkuusindeksi on enintään 0,20, mikä on Wilon mukaan korkean hyötysuhteen kiertovesipumppujen viitearvo.

ECM-moottorin ja elektronisen säädön yhdistelmä vähentää kulutusta verrattuna perinteisiin kiertovesipumppuihin, jotka toimivat jatkuvasti kiinteällä nopeudella.

Yksivaiheinen 230 voltin syöttö

Yonos PICO toimii yksivaiheisella 230 voltin syötöllä, 10 prosentin toleranssilla, ja se on yhteensopiva 50 tai 60 hertsin taajuuksien kanssa.

Sähköliitäntä helpottuu Wilo-pikaliittimellä, joka on suunniteltu nopeuttamaan johdotusta asennuksen ja huoltotöiden aikana.

Nesteen lämpötila -10...95 °C

Sallitun nesteen lämpötila-alue on -10...95 °C, joten pumppua voidaan käyttää erilaisissa lämmitys- ja ilmastointisovelluksissa.

Sallittu ympäristön käyttölämpötila on -10...40 °C.

Enimmäiskäyttöpaine 10 bar

Wilo Yonos PICO 25/1-6-130 on suunniteltu toimimaan enintään 10 barin paineessa.

Wilo määrittää lisäksi vähimmäistulopaineen hydraulisten ongelmien välttämiseksi: vähimmäistulokorkeus 0,5 metriä 50 °C:ssa ja 3 metriä 95 °C:ssa.

DN 25 -liitäntä ja 130 millimetrin asennuspituus

Pumpussa on G 1 1/2 -kierreliitäntä, joka vastaa vaihtoehtoista RP 1 -liitäntää ja nimellishalkaisijaa DN 25.

Liitäntöjen välinen etäisyys on vain 130 millimetriä, mikä on yksi tämän version tärkeimmistä ominaisuuksista verrattuna 180 millimetrin Yonos PICO -malleihin.

• Putkiliitäntä: G 1 1/2.
• Vaihtoehtoinen liitäntä: RP 1.
• Nimellishalkaisija: DN 25.
• Kierreliitäntöjen väli: 130 millimetriä.

Kestävä ja huoltovapaa rakenne

Pumpun runko on valmistettu harmaasta valuraudasta. Juoksupyörä on lasikuidulla 40 prosentilla vahvistettua polypropeenia, ja akseli on valmistettu ruostumattomasta teräksestä.

Laakerit ovat metallilla kyllästettyä hiiltä ja ne on suunniteltu märkäroottorikiertovesipumpulle tyypilliseen käyttöön.

IPX4D-suojaus ja eristysluokka F

Moottorilla on IPX4D-suojausluokka ja eristysluokka F.

Pumppu täyttää myös sovellettavat sähkömagneettisen yhteensopivuuden vaatimukset, ja sillä on CE-, VDE- ja EAC-hyväksynnät sekä merkinnät.

Integroitu hiukkassuodatin

Wilon teknisten tietojen mukaan pumppu sisältää hiukkassuodattimen varustukseen kuuluvana osana, mikä auttaa suojaamaan sisäisiä komponentteja piirin sisältämiltä hiukkasilta.

Kompaktit mitat ja pieni paino

130 millimetrin versio on suunniteltu erityisesti asennuksiin, joissa pumpun viemä tila halutaan minimoida.

• Kokonaispituus: noin 138 millimetriä.
• Korkeus: noin 102 millimetriä.
• Leveys: noin 131 millimetriä.
• Asennuspituus kierteiden välillä: 130 millimetriä.
• Nettopaino: noin 1,6 kilogrammaa.

Wilo Yonos PICO 25/1-6-130 -pumpun tekniset ominaisuudet

• Merkki: Wilo.
• Tuotesarja: Yonos PICO.
• Viite: 4215516.
• Malli: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Tuotetyyppi: elektroninen märkäroottorikiertovesipumppu.
• Käyttökohde: lämmitys ja ilmastointi.
• Enimmäisvirtaama: 3,6 kuutiometriä tunnissa.
• Enimmäisnostokorkeus: 6 metriä.
• Enimmäiskäyttöpaine: 10 bar.
• Nesteen lämpötila: -10...95 °C.
• Ympäristön lämpötila: -10...40 °C.
• Syöttö: yksivaiheinen 230 volttia, 10 prosentin toleranssilla.
• Taajuus: 50 tai 60 hertsiä.
• Moottorin nimellisteho: 30 wattia.
• Vähimmäiskulutus: 4 wattia.
• Enimmäiskulutus: 40 wattia.
• Miniminopeus: 700 kierrosta minuutissa.
• Enimmäisnopeus: 4 200 kierrosta minuutissa.
• Energiatehokkuusindeksi: enintään 0,20.
• Säätötilat: muuttuva paine-ero, vakio paine-ero ja vakiokierrosnopeus kolmella käyrällä.
• Näyttö: segmenttityyppinen LED-ilmaisin.
• Näyttötiedot: asetusarvo, nykyinen virtaama, tehonkulutus ja vikakoodit.
• Ilmaustoiminto: manuaalinen.
• Automaattinen lukituksen avaus: kyllä.
• Manuaalinen uudelleenkäynnistys: kyllä.
• Jumittumista vastaan suojattu moottori: kyllä.
• Integroitu moottorisuoja: kyllä.
• Hiukkassuodatin: kyllä.
• Sähköliitäntä: Wilo-pikaliitin.
• Hydraulinen liitäntä: G 1 1/2.
• Vaihtoehtoinen liitäntä: RP 1.
• Nimellishalkaisija: DN 25.
• Asennuspituus: 130 millimetriä.
• Pumpun runko: harmaa valurauta.
• Juoksupyörä: lasikuidulla vahvistettu polypropeeni.
• Akseli: ruostumaton teräs.
• Laakerit: metallilla kyllästetty hiili.
• Suojausluokka: IPX4D.
• Eristysluokka: F.
• Kokonaispituus: noin 138 millimetriä.
• Korkeus: noin 102 millimetriä.
• Leveys: noin 131 millimetriä.
• Nettopaino: noin 1,6 kilogrammaa.
• Hyväksynnät ja merkinnät: CE, VDE ja EAC.

Kompakti 130 millimetrin pumppu pattereille ja lattialämmitykselle

Wilo Yonos PICO 25/1-6-130 yhdistää 3,6 kuutiometrin enimmäisvirtaaman tunnissa, jopa 6 metrin nostokorkeuden ja vain 130 millimetrin asennuspituuden, joten se soveltuu erityisen hyvin asennuksiin, joissa käytettävissä oleva tila on rajallinen.

Sen ECM-moottori, elektroninen säätö, alhainen kulutus, LED-näyttö, ilmaustoiminto, automaattinen lukituksen avaus ja erilaiset toimintatilat helpottavat sekä asennusta että patteri-, lattialämmitys- ja muiden lämmitys- ja ilmastointipiirien säätöä.
