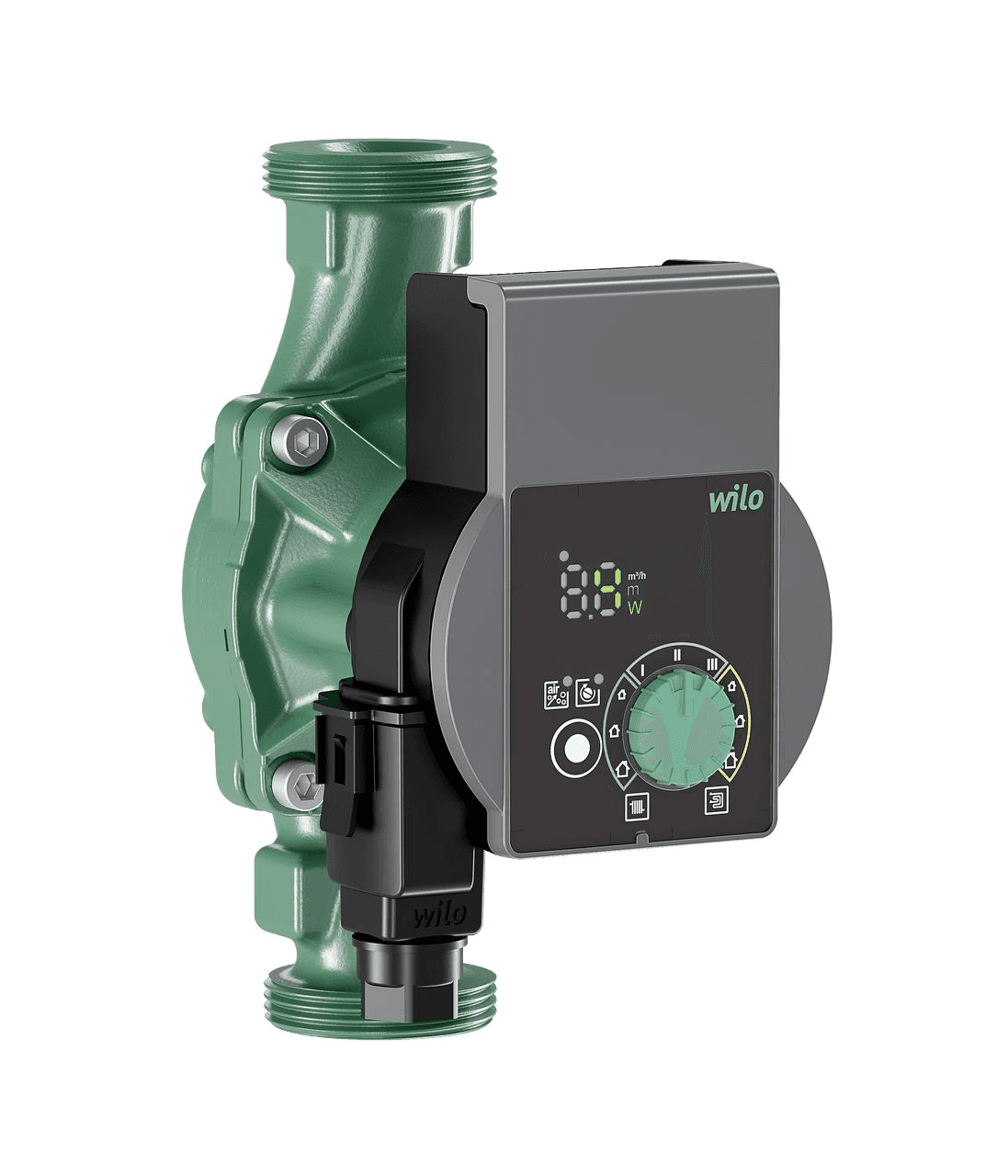

Wilo Yonos PICO 25/1-6 kiertovesipumppu

Wilo Yonos PICO 25/1-6 -kiertovesipumppu, viite 4215515, on korkeatehoinen elektroninen märkäroottoripumppu, joka on suunniteltu veden kierrätykseen lämmitys- ja ilmastointijärjestelmissä. Se tarjoaa enimmäisvirtaaman 3,6 kuutiometriä tunnissa, enimmäisnostokorkeuden 6 metriä ja 180 millimetrin asennuspituuden.

ECM-teknologialla varustetun synkronimoottorin ja integroidun elektronisen säädön ansiosta pumppu mukauttaa toimintansa asennuksen todellisiin hydraulisiin tarpeisiin. Siinä on muuttuva paine-ero -säätö, vakio paine-ero -säätö sekä vakionopeus 3 käyrällä, joten se voidaan määrittää sekä patteripiireihin että lattialämmitykseen.

Elektroninen Wilo Yonos PICO 25/1-6 -kiertovesipumppu

Wilo Yonos PICO on huoltovapaa märkäroottorinen kiertovesipumppu, jossa on kierreliitäntä ja elektroninen jatkuva paine-eron säätö.

Sen elektroniikka ohjaa moottorin nopeutta ja säätää toiminnan vaaditun virtaaman ja paineen mukaan, mikä vähentää kulutusta silloin, kun järjestelmä ei tarvitse täyttä tehoa.

Enimmäisvirtaama 3,6 kuutiometriä tunnissa

Viite 4215515 tarjoaa enimmäisvirtaaman 3,6 kuutiometriä tunnissa. Todellinen virtaama riippuu piirin hydraulisesta vastuksesta, valitusta nostokorkeudesta ja määritetystä säätötilasta.

Tämä kapasiteetti mahdollistaa käytön monissa kotitalouksien ja pienten rakennusten lämmitys- ja ilmastointipiireissä, kunhan vaadittu toimintapiste sijoittuu pumpun ominaiskäyrän sisään.

Enimmäisnostokorkeus 6 metriä

Wilo Yonos PICO 25/1-6 saavuttaa enimmäisnostokorkeuden 6 metriä.

Tämä ominaisuus auttaa kompensoimaan putkistojen, venttiilien, lämmönluovuttimien ja muiden hydraulipiirin komponenttien aiheuttamat painehäviöt.

Kolme säätötilaa

Pumpussa on useita ohjausstrategioita, joiden avulla se voidaan sovittaa eri asennusten toimintaan:

• Muuttuva paine-ero: pienentää paine-eroa, kun vaadittu virtaama laskee.
• Vakio paine-ero: pitää valitun paine-eron arvon käytännössä vakiona.
• Vakionopeus: mahdollistaa 3 kiinteän nopeuskäyrän valinnan.

Oikean säätötilan valinta auttaa saavuttamaan tehokkaan ja vakaan järjestelmän toiminnan.

Soveltuu pattereille ja lattialämmitykselle

Wilo suosittelee Yonos PICO -mallia erityisesti patteri- ja lattialämmitysasennuksiin.

Muuttuva paine-ero -säätö sopii erityisen hyvin moniin termostaattiventtiileillä varustettuihin piireihin, kun taas vakio paine-ero -säätöä voidaan käyttää monissa lattialämmitysjärjestelmissä.

LED-näyttö toimintatiedoilla

Pumpussa on segmenttityyppinen LED-ilmaisin, joka helpottaa asetusten tekemistä ja valvontaa suoraan etupaneelista.

Näytöltä voidaan tarkistaa:

• Valittu asetusarvo.
• Todellinen virtaama.
• Nykyinen tehonkulutus.
• Vikakoodit.

Tämä tieto helpottaa sekä käyttöönottoa että tavanomaisia toimintatarkastuksia.

Ohjaus Wilo-vihreällä painikkeella

Wilon tunnusomainen vihreä painike mahdollistaa säätötilan valinnan ja pumpun tärkeimpien parametrien asettamisen.

Pyörösäätimen ja LED-näytön yhdistelmä yksinkertaistaa säätöä myös vaihto- ja huoltotöiden aikana.

Käsikäyttöinen ilmaustoiminto

Yonos PICO 25/1-6 sisältää käsikäyttöisen ilmaustoiminnon, joka on tarkoitettu moottoritilaan kertyneen ilman poistamiseen.

Tämä toiminto on erityisen hyödyllinen ensimmäisen käyttöönoton yhteydessä tai täyttö-, tyhjennys- tai huoltotöiden jälkeen.

Automaattinen lukituksen avaus ja manuaalinen uudelleenkäynnistys

Moottori on jumittumista estävä ja siinä on automaattinen lukituksen avaus.

Siinä on myös manuaalinen uudelleenkäynnistys ja integroitu moottorinsuoja, jotka helpottavat laitteen käyttöönottoa ja huoltoa.

Synkronimoottori ECM-teknologialla

Pumppu käyttää synkronimoottoria ECM-teknologialla ja integroidulla elektronisella tehonsäädöllä.

Sen nopeus voi vaihdella noin 700 ja 4 200 kierroksen minuutissa välillä, valitun säätötilan ja piirin hydraulisten tarpeiden mukaan.

Sähkönkulutus 4–40 wattia

Wilo ilmoittaa vähimmäissähkönkulutukseksi 4 wattia ja enimmäiskulutukseksi 40 wattia.

Moottorin nimellisteho on 30 wattia. Elektroninen säätö vähentää kulutusta, kun järjestelmän tarve pienenee.

Energiatehokkuusindeksi enintään 0,20

Wilo Yonos PICO 25/1-6:n energiatehokkuusindeksi on enintään 0,20, arvo, jonka Wilo määrittelee erittäin tehokkaiden kiertovesipumppujen vertailuarvoksi.

ECM-moottori ja automaattinen säätö vähentävät energiankulutusta verrattuna perinteisiin pumppuihin, jotka toimivat jatkuvasti kiinteällä nopeudella.

Yksivaiheinen 230 voltin syöttö

Pumppu toimii yksivaiheisella 230 voltin syötöllä, 10 prosentin toleranssilla, ja on yhteensopiva 50 tai 60 hertsin taajuuksien kanssa.

Sähköliitäntä tehdään Wilo-pikaliittimellä, joka on suunniteltu helpottamaan johdotusta asennuksen ja huollon aikana.

Lämpötila-alue -10...95 °C

Sallitun nesteen lämpötila-alue on -10...95 °C.

Sallittu ympäristön lämpötila käytön aikana on -10...40 °C.

Enimmäiskäyttöpaine 10 bar

Pumppu kestää enimmäiskäyttöpaineen 10 bar.

Wilo ilmoittaa myös vähimmäistulokorkeudeksi 0,5 metriä, kun nesteen lämpötila on 50 °C, ja 3 metriä 95 °C:ssa.

DN 25 -liitäntä ja 180 millimetrin asennuspituus

Wilo Yonos PICO 25/1-6 käyttää kierreliitäntöjä, jotka sopivat moniin olemassa oleviin lämmitysasennuksiin.

• Putkiliitäntä: G 1 1/2.
• Vaihtoehtoinen liitäntä: RP 1.
• Nimellishalkaisija: DN 25.
• Asennuspituus: 180 millimetriä.

180 millimetrin asennuspituus erottaa tämän viitteen Yonos PICO 25/1-6-130 -versiosta, joka on tarkoitettu asennuksiin, joissa liitäntäetäisyys on lyhyempi.

Kestävät materiaalit hydraulipiireihin

Wilo käyttää eri materiaaleja, jotka on sovitettu jatkuvaan käyttöön lämmitys- ja ilmastointijärjestelmissä:

• Pumpun runko: harmaa valurauta.
• Juoksupyörä: lasikuidulla vahvistettu polypropeeni, 40 %.
• Akseli: ruostumaton teräs.
• Laakerit: metallilla kyllästetty hiili.

Märkäroottorirakenne mahdollistaa roottori-laakeriyksikön tavanomaisen huollon poistamisen valmistajan määrittelemissä olosuhteissa.

Integroitu hiukkassuodatin

Vakiovarustukseen kuuluu hiukkassuodatin, joka on integroitu osaksi pumpun rakennetta.

Tämä osa edistää sisäisten komponenttien luotettavaa toimintaa käytön aikana.

IPX4D-suojaus ja eristysluokka F

Moottorin suojausluokka on IPX4D ja eristysluokka F.

Pumppu täyttää myös Wilon ilmoittamat sähkömagneettisen yhteensopivuuden vaatimukset ja sillä on CE-, VDE- ja EAC-hyväksynnät sekä merkinnät.

Mitat ja paino

Yonos PICO 25/1-6 on kompaktin kokoinen, mikä helpottaa sen integrointia teknisiin tiloihin ja lämmityspiireihin.

• Pituus: 180 millimetriä.
• Korkeus: 102 millimetriä.
• Leveys: 131 millimetriä.
• Asennuspituus: 180 millimetriä.
• Nettopaino noin: 1,8 kilogrammaa.

Wilo Yonos PICO 25/1-6:n tekniset ominaisuudet

• Merkki: Wilo.
• Tuotesarja: Yonos PICO.
• Viite: 4215515.
• Malli: Yonos PICO 25/1-6.
• EAN: 4048482758473.
• Tuotetyyppi: elektroninen märkäroottorinen kiertovesipumppu.
• Käyttökohde: lämmitys ja ilmastointi.
• Enimmäisvirtaama: 3,6 kuutiometriä tunnissa.
• Enimmäisnostokorkeus: 6 metriä.
• Enimmäiskäyttöpaine: 10 bar.
• Vähimmäislämpötila nesteelle: -10 °C.
• Enimmäislämpötila nesteelle: 95 °C.
• Ympäristön lämpötila: -10...40 °C.
• Syöttö: yksivaiheinen 230 volttia, 10 prosentin toleranssilla.
• Taajuus: 50 tai 60 hertsiä.
• Moottorin nimellisteho: 30 wattia.
• Vähimmäiskulutus: 4 wattia.
• Enimmäiskulutus: 40 wattia.
• Vähimmäisnopeus: 700 kierrosta minuutissa.
• Enimmäisnopeus: 4 200 kierrosta minuutissa.
• Energiatehokkuusindeksi: enintään 0,20.
• Säätötilat: muuttuva paine-ero, vakio paine-ero ja vakionopeus 3 käyrällä.
• Näyttö: segmenttityyppinen LED-ilmaisin.
• Näyttötiedot: asetusarvo, todellinen virtaama, tehonkulutus ja vikakoodit.
• Ilmaustoiminto: manuaalinen.
• Automaattinen lukituksen avaus: kyllä.
• Manuaalinen uudelleenkäynnistys: kyllä.
• Integroitu moottorinsuoja: kyllä.
• Jumittumista estävä moottori: kyllä.
• Hiukkassuodatin: kyllä.
• Sähköliitäntä: Wilo-liitin.
• Hydrauliliitäntä: G 1 1/2.
• Vaihtoehtoinen liitäntä: RP 1.
• Nimellishalkaisija: DN 25.
• Asennuspituus: 180 millimetriä.
• Runko: harmaa valurauta.
• Juoksupyörä: lasikuidulla vahvistettu polypropeeni.
• Akseli: ruostumaton teräs.
• Laakerit: metallilla kyllästetty hiili.
• Suojausluokka: IPX4D.
• Eristysluokka: F.
• Pituus: 180 millimetriä.
• Korkeus: 102 millimetriä.
• Leveys: 131 millimetriä.
• Nettopaino noin: 1,8 kilogrammaa.
• Hyväksynnät ja merkinnät: CE, VDE ja EAC.

Tehokas kierto pattereille ja lattialämmitykselle

Wilo Yonos PICO 25/1-6 yhdistää 3,6 kuutiometrin tuntivirtaaman, 6 metrin nostokorkeuden ja elektronisen säädön kompaktiksi ja tehokkaaksi pumpuksi lämmitys- ja ilmastointijärjestelmiin.

Sen ECM-moottori, vain 4–40 watin kulutus, LED-näyttö, kolme säätötilaa, ilmaustoiminto, automaattinen lukituksen avaus ja Wilo-pikaliitäntä helpottavat sekä asennusta että hydraulipiirin säätöä ja huoltoa.
