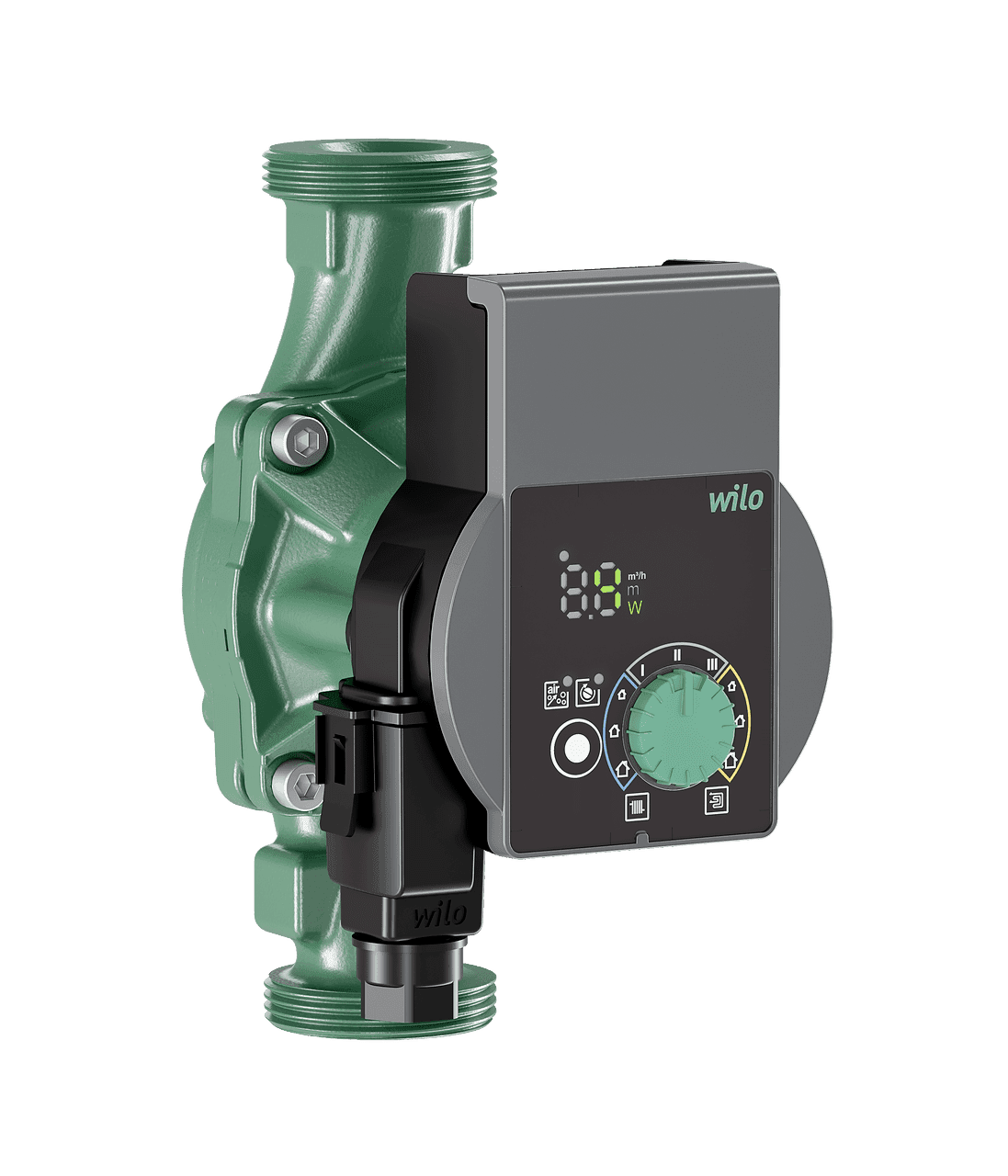

Wilo Yonos PICO 25/1-8 kiertovesipumppu

Wilo Yonos PICO 25/1-8 -kiertovesipumppu, viitenumero 4215517, on korkean hyötysuhteen elektronisesti ohjattu pumppu, joka on suunniteltu veden kiertoon lämmitys- ja ilmastointijärjestelmissä. Se tarjoaa enimmäisvirtaaman 4,4 kuutiometriä tunnissa ja enimmäisnostokorkeuden 7,6 metriä, ja sen eri säätötilat mahdollistavat toiminnan mukauttamisen pattereihin, lattialämmitykseen ja muihin hydraulisiin järjestelmiin.

Sen ECM-teknologialla varustettu tahtimoottori, integroitu elektroninen säätö ja energiatehokkuusindeksi, joka on enintään 0,23, mahdollistavat pumpun toiminnan säätämisen piirin todellisten tarpeiden mukaan. Lisäksi siinä on LED-näyttö, ilmaus-toiminto, automaattinen lukituksen avaus, moottorisuoja ja Wilo-sähköliitin asennuksen ja käyttöönoton helpottamiseksi.

Korkean hyötysuhteen kiertovesipumppu lämmitykseen ja ilmastointiin

Wilo Yonos PICO on suunniteltu huoltovapaaksi märkäroottoriseksi kiertovesipumpuksi. Tässä rakenteessa roottori toimii pumpattavan nesteen kanssa kosketuksissa, mikä takaa sopivan toiminnan jatkuvaan kiertoon rakennusten hydraulijärjestelmissä.

Wilo määrittelee tämän mallin lämmitys- ja ilmastointisovelluksiin ja mahdollistaa eri säätöstrategioiden valinnan piirin ominaisuuksien mukaan.

Enimmäisvirtaama 4,4 kuutiometriä tunnissa

Yonos PICO 25/1-8 saavuttaa enimmäisvirtaaman 4,4 kuutiometriä tunnissa. Todellinen toiminta riippuu piirin hydraulisesta vastuksesta ja asennuksen vaatimasta toimintapisteestä.

Integroitu elektroninen säätö mahdollistaa pumpun toiminnan hienosäädön, jotta käytettävissä oleva virtaama ja paine voidaan sovittaa järjestelmän tarpeisiin, välttäen jatkuvaa käyttöä maksiminopeudella silloin, kun sitä ei tarvita.

Enimmäisnostokorkeus 7,6 metriä

Tämä malli tarjoaa enimmäisnostokorkeuden 7,6 metriä, sijoittuen Yonos PICO -sarjaan, joka on tarkoitettu asennuksiin, joissa tarvitaan korkeaa nostokykyä.

Tämä ominaisuus mahdollistaa käytön lämmitys- tai ilmastointipiireissä, joissa on erilaisia painehäviöitä, kunhan vaadittu toimintapiste sijaitsee pumpun hydraulisen käyrän sisällä.

Kolme säätötilaa

Wilo Yonos PICO 25/1-8 sisältää kolme pääasiallista säätötapaa, joiden avulla toiminta voidaan mukauttaa erilaisiin hydraulijärjestelmiin.

Muuttuvan paine-eron tila pienentää pumpun tuottamaa painetta asteittain, kun tarvittava virtaama vähenee. Se on erityisen hyödyllinen asennuksissa, joissa termostaattiventtiilit tai muut elementit muuttavat jatkuvasti piirin vastusta.

Vakio paine-eron tila pitää valitun arvon käytännössä vakiona toiminta-alueella, mikä on erityisen sopiva ratkaisu tietyille piireille, kuten lattialämmitysjärjestelmille.

Siinä on myös vakionopeus kolmella valittavalla käyrällä, jolloin se voi toimia samalla tavalla kuin perinteinen useampinopeuksinen kiertovesipumppu silloin, kun asennus sitä edellyttää.

Sopii pattereihin ja lattialämmitykseen

Erilaisten säätötilojen ansiosta pumppu voidaan konfiguroida asennetun lämmönluovuttimen mukaan. Wilo huomioi nimenomaisesti toimintatilan valinnan patteri- ja lattialämmityssovellusten mukaan.

Tämä monipuolisuus mahdollistaa saman pumpun käytön useissa lämmitys- ja ilmastointijärjestelmissä, jolloin hydraulinen toiminta voidaan sovittaa kunkin piirin ominaisuuksiin.

LED-näyttö tärkeimpien parametrien tarkasteluun

Pumppu sisältää segmenttityyppisen LED-ilmaisimen, joka helpottaa asetusten tekemistä ja valvontaa suoraan laitteen etupuolelta.

Näytöltä voidaan tarkastella asetusarvoa, nykyistä virtaamaa, sähkönkulutusta ja mahdollisia vikakoodeja. Näin asentaja voi nopeasti tarkistaa toimintatilan ilman ulkoisia mittalaitteita perussäätöjä varten.

Ohjaus vihreällä painikkeella

Asetukset tehdään Wilon tunnusomaisella vihreällä painikkeella. Tällä ohjaimella voidaan valita tärkeimmät parametrit helposti käyttöönoton aikana.

Järjestelmä yhdistää kiertosäätimen ja LED-näytön, mikä helpottaa nostokorkeuden, nopeuden tai vastaavan säätötilan säätämistä.

Manuaalinen ilmaustoiminto

Yonos PICO sisältää manuaalisen ilmaustoiminnon, joka helpottaa moottoritilaan kertyneen ilman poistamista.

Tämä toiminto on erityisen hyödyllinen käyttöönoton aikana piirin täytön jälkeen ja auttaa varmistamaan oikean hydraulisen toiminnan.

Automaattinen lukituksen avaus ja manuaalinen uudelleenkäynnistys

Wilo varustaa tämän pumpun automaattisella lukituksen avauksella. Moottori on jumittumista kestävä, ja elektroniikka sisältää toimintoja, joiden tarkoituksena on palauttaa toiminta tietyissä tilanteissa.

Siinä on myös manuaalinen uudelleenkäynnistys, jonka avulla laitteeseen voidaan puuttua silloin, kun toiminta on palautettava tiettyjen häiriöiden jälkeen.

Tahtimoottori ECM-teknologialla

Pumppu käyttää korkean hyötysuhteen tahtimoottoria ECM-teknologialla ja integroidulla tehonsäädöllä.

Moottori toimii yksivaiheisella 230 voltin syötöllä, 10 prosentin toleranssilla, ja 50 tai 60 hertsin taajuudella.

Toimintanopeus voi vaihdella noin 500 ja 4 800 kierroksen minuutissa välillä, ja se säätyy elektronisesti valitun säätötilan ja piirin hydraulisten tarpeiden mukaan.

Sähkönkulutus 4–75 wattia

Pumpun sähkönkulutus vaihtelee toimintapisteen mukaan. Wilo ilmoittaa vähimmäiskulutukseksi 4 wattia ja enimmäiskulutukseksi 75 wattia.

Moottorin nimellisteho on 58 wattia. Elektronisen säädön ansiosta pumppu voi pienentää kulutustaan, kun asennus vaatii vähemmän virtaamaa tai painetta.

Energiatehokkuusindeksi enintään 0,23

Yonos PICO 25/1-8:n energiatehokkuusindeksi on enintään 0,23, mikä sijoittaa sen korkean hyötysuhteen elektronisten kiertovesipumppujen luokkaan.

Tämä ominaisuus yhdistettynä automaattiseen tehonsäätöön auttaa vähentämään kulutusta verrattuna perinteisiin kiertovesipumppuihin, jotka toimivat jatkuvasti kiinteällä nopeudella.

Nesteen lämpötila -10 ja 95 celsiusasteen välillä

Pumppu sallii nesteen lämpötilan välillä -10 ja 95 celsiusastetta, joten sitä voidaan käyttää erilaisissa lämmitys- ja ilmastointisovelluksissa tämän alueen sisällä.

Sallittu ympäristön lämpötila on -10 ja 40 celsiusasteen välillä.

Enimmäiskäyttöpaine 10 bar

Pumpun sallittu enimmäispaine on 10 bar. Järjestelmä on mitoitettava siten, että asennuksen enimmäispaine pysyy aina tämän rajan sisällä.

Wilo ilmoittaa lisäksi vähimmäistulokorkeudeksi 0,5 metriä, kun nesteen lämpötila on 50 celsiusastetta, ja 3 metriä 95 celsiusasteessa. Nämä arvot on otettava huomioon, jotta pumpun imupuolella ei synny epäedullisia hydraulisia olosuhteita.

DN 25 -liitäntä ja 180 millimetrin asennuspituus

Pumpussa on G 1 1/2 -putkiliitäntä, joka vastaa RP 1 -pumpun liitäntää ja nimellishalkaisijaa DN 25.

Kierreväli on 180 millimetriä, mikä on tämän teholuokan kiertovesipumpuille tyypillinen mitta ja helpottaa yhteensopivien asennusten vaihtoa ja integrointia.

Wilo-sähköliitin helppoon asennukseen

Laitteessa on Wilo-pikaliitin sähköliitäntää varten. Tämä järjestelmä on suunniteltu helpottamaan kaapelointia asennuksen ja huollon aikana.

Pumpussa on myös integroitu moottorisuoja, joten se ei tarvitse perinteistä erillistä suojausjärjestelmää moottorin jumittumista vastaan valmistajan määrittelemissä olosuhteissa.

Kestävä rakenne jatkuvaan käyttöön

Hydraulinen runko on valmistettu harmaasta valuraudasta, kun taas akseli on ruostumatonta terästä. Juoksupyörä on valmistettu lasikuituvahvistetusta muovista ja laakerit ovat metallilla kyllästettyä hiiltä.

Tämä materiaalien yhdistelmä on suunniteltu erityisesti märkäroottorisen kiertovesipumpun käyttöön lämmitys- ja ilmastointijärjestelmissä.

IPX4D-suojaus ja F-luokan eristys

Moottorilla on IPX4D-suojausluokka ja F-luokan sähköeristys.

Pumppu täyttää myös vastaavat sähkömagneettisen yhteensopivuuden vaatimukset ja sillä on merkinnät ja hyväksynnät kuten CE, VDE ja EAC.

Kompakti koko ja pieni paino

Wilo Yonos PICO 25/1-8:n kompaktit mitat helpottavat sen asennusta teknisiin tiloihin, hydraulikaappeihin ja muihin ahtaisiin paikkoihin.

Sen pituus on 180 millimetriä, korkeus noin 102 millimetriä ja leveys 143 millimetriä. Nettopaino on noin 2 kilogrammaa.

Wilo Yonos PICO 25/1-8:n tekniset ominaisuudet

• Merkki: Wilo.
• Sarja: Yonos PICO.
• Viite: 4215517.
• Malli: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Tuotetyyppi: elektroninen märkäroottorinen kiertovesipumppu.
• Käyttökohde: lämmitys ja ilmastointi.
• Enimmäisvirtaama: 4,4 kuutiometriä tunnissa.
• Enimmäisnostokorkeus: 7,6 metriä.
• Enimmäiskäyttöpaine: 10 bar.
• Nesteen lämpötila: -10 ja 95 celsiusasteen välillä.
• Ympäristön lämpötila: -10 ja 40 celsiusasteen välillä.
• Syöttö: yksivaiheinen 230 volttia, 10 prosentin toleranssilla.
• Taajuus: 50 tai 60 hertsiä.
• Moottorin nimellisteho: 58 wattia.
• Vähimmäiskulutus: 4 wattia.
• Enimmäiskulutus: 75 wattia.
• Nopeus: 500–4 800 kierrosta minuutissa.
• Energiatehokkuusindeksi: enintään 0,23.
• Säätötilat: muuttuva paine-ero, vakio paine-ero ja vakionopeus 3 käyrällä.
• Näyttö: segmenttityyppinen LED-ilmaisin.
• Näyttötoiminnot: asetusarvo, nykyinen virtaama, tehonkulutus ja vikakoodit.
• Ilmaustoiminto: manuaalinen.
• Automaattinen lukituksen avaus: kyllä.
• Manuaalinen uudelleenkäynnistys: kyllä.
• Jumittumista kestävä moottori: kyllä.
• Integroitu moottorisuoja: kyllä.
• Sähköliitäntä: Wilo-pikaliitin.
• Hydraulinen liitäntä: G 1 1/2.
• Vaihtoehtoinen liitäntä: RP 1.
• Nimellishalkaisija: DN 25.
• Asennuspituus: 180 millimetriä.
• Pumpun runko: harmaa valurauta.
• Juoksupyörä: lasikuituvahvistettu polypropeeni.
• Akseli: ruostumaton teräs.
• Laakerit: metallilla kyllästetty hiili.
• Suojausluokka: IPX4D.
• Eristysluokka: F.
• Pituus: 180 millimetriä.
• Korkeus: 102 millimetriä.
• Leveys: 143 millimetriä.
• Nettopaino: noin 2 kilogrammaa.

Tehokas kierto pattereihin ja lattialämmitykseen

Wilo Yonos PICO 25/1-8 yhdistää 4,4 kuutiometrin tuntivirtaaman ja jopa 7,6 metrin nostokorkeuden korkeatehoiseen elektroniseen säätöön. Sen vakio- ja muuttuvan paine-eron sekä vakionopeuden tilat mahdollistavat toiminnan mukauttamisen erilaisiin lämmitys- ja ilmastointijärjestelmiin.

LED-näyttö, vihreä painike, kulutuksen ja virtaaman näyttö, ilmaustoiminto, automaattinen lukituksen avaus ja Wilo-pikaliitin helpottavat sekä käyttöönottoa että päivittäistä käyttöä tarjoten tehokkaan ja monipuolisen ratkaisun veden kiertoon rakennusten hydraulijärjestelmissä.
