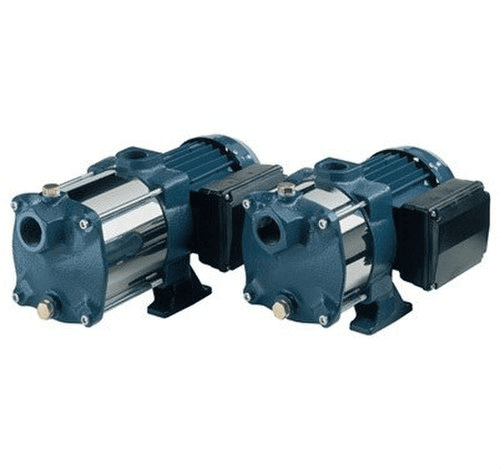

Ebara Compact BM/15G Watercontrol paineenkorotusryhmä

El paineenkorotusyksikkö Ebara COMPACT BM/15G WATERCONTROL, viite 623GP05110710, on automaattinen paineenkorotuslaite, joka koostuu vaakasuuntaisesta monivaiheisesta keskipakopumpusta, jonka teho on 1,1 kW / 1,5 CV, sekä WATERCONTROL-elektronisesta paineensäätimestä. Se on erityisesti suunniteltu lisäämään painetta ja hoitamaan veden automaattisen syötön omakotitaloissa, kastelujärjestelmissä, pienissä puutarhoissa ja muissa sovelluksissa, joissa puhtaan veden siirtäminen edellyttää kompaktia, hiljaista ja automaattisesti toimivaa laitetta.

COMPACT BM/15G -pumppu tarjoaa Ebaran julkaistun hydraulisen käyrän mukaisesti suorituskyvyn jopa 7,2 m³/h ja saavuttaa kyseisellä virtaamalla 22 metrin nostokorkeuden. Siinä on valurautainen runko ja tuki, AISI 304 -ruostumattomasta teräksestä valmistettu ulkovaippa, teknopolymeeriset juoksupyörät ja diffuusorit sekä AISI 416 -ruostumattomasta teräksestä valmistettu akseli. WATERCONTROL-säädin automatisoi käynnistyksen ja pysäytyksen kulutuspisteiden avaamisen ja sulkemisen mukaan sekä suojaa pumppua kuivakäynniltä.

Automaattinen paineenkorotusyksikkö koteihin ja kasteluun

Ebara kehittää COMPACT-paineenkorotusyksiköitä sovelluksiin, joissa tarvitaan automaattista vedenjakelua tai riittämättömän verkostopaineen nostamista.

Tyypillisiä käyttökohteita ovat:

• Omakotitalojen paineenkorotus.
• Paineen nostaminen verkostoissa, joissa paine on riittämätön.
• Veden jakelu säiliöistä.
• Pienet kastelu- ja sadetusjärjestelmät.
• Ajoneuvojen pesu.
• Puhtaan veden siirto ja pumppaus.
• Integrointi tiettyihin koneisiin ja teollisuuslaitteisiin.

Lopullinen valinta tulee tehdä varmistamalla, että asennuksen vaatima virtaama ja nostokorkeus ovat pumpun toimintakäyrän sisällä.

COMPACT BM/15G vaakasuuntainen monivaiheinen keskipakopumppu

Yksikkö käyttää vaakasuoraa monivaiheista keskipakopumppua. Useiden hydraulisten vaiheiden ansiosta voidaan saavuttaa korkea paine kompaktissa koossa, mikä tekee siitä erityisen sopivan paineenkorotussovelluksiin.

Ebara korostaa COMPACT-sarjaa myös sen matalan äänitason, helppokäyttöisyyden, tukevan rakenteen ja helpon siirrettävyyden vuoksi.

1,1 kW / 1,5 CV teho

COMPACT BM/15G -mallissa on moottori, jonka nimellisteho on 1,1 kW, mikä vastaa 1,5 CV:tä.

Moottori on 2-napainen asynkronimoottori pakotetulla jäähdytyksellä, ja tämä versio on tarkoitettu yksivaiheiseen syöttöön.

Yksivaiheinen 230 V syöttö

Viite 623GP05110710 vastaa yksivaiheista 230 V ±10 %, 50 Hz -versiota.

Pumppu sisältää:

• Kondensaattori: 31,5 µF.
• Kondensaattorin jännite: 450 V.
• Ottovirta: noin 7,3 A.
• Automaattisesti palautuva lämpö-/virtasuoja: integroitu.

Yksikkö toimitetaan sähköliitäntäkaapelilla ja Schuko-pistokkeella, mikä helpottaa käyttöönottoa, kun sähköasennus täyttää valmistajan vaatimukset.

COMPACT BM/15G hydrauliset suoritusarvot

Ebaran virallisessa taulukossa esitetään pumpun nostokorkeuden kehitys virtaaman funktiona.

• 1,2 m³/h: 59 mvp
• 1,8 m³/h: 58 mvp
• 2,4 m³/h: 56 mvp
• 3,0 m³/h: 54 mvp
• 3,6 m³/h: 51,5 mvp
• 4,8 m³/h: 44,5 mvp
• 6,0 m³/h: 34,5 mvp
• 7,2 m³/h: 22 mvp

Näiden arvojen avulla yksikkö voidaan mitoittaa asennuksen samanaikaisen virtaamatarpeen sekä tarvittavan paineen tai nostokorkeuden mukaan.

Jopa 7,2 m³/h julkaistun käyrän sisällä

COMPACT BM/15G -mallille Ebaran tekninen taulukko ilmoittaa suorituskyvyn jopa 7,2 m³/h, mikä vastaa 120 l/min, jolloin nostokorkeus on noin 22 metriä.

Maksimivirtaamaa ei pidä sekoittaa suositeltuun virtaamaan kaikissa asennuksissa: sopiva toimintapiste tulee valita huomioiden painehäviöt, geodeettinen korkeus ja kulutuspisteissä tarvittava jäljellä oleva paine.

WATERCONTROL-automaattiohjaus

Tämä viite sisältää Ebara WATERCONTROL -elektronisen paineensäätimen, joka automatisoi pumpun toiminnan.

Säädin tunnistaa veden tarpeen ja käynnistää pumpun automaattisesti kun hana tai venttiili avataan. Kun vedenotto päättyy, se pysäyttää sähköpumpun uudelleen.

Näin käyttäjä saa paineistetun vesihuollon ilman, että pumppua tarvitsee kytkeä päälle ja pois manuaalisesti.

Suoja kuivakäyntiä vastaan

Yksi WATERCONTROLin tärkeimmistä toiminnoista on pumpun suojaaminen veden puuttuessa.

Jos laite havaitsee kuivakäynnin, se pysäyttää sähköpumpun auttaakseen ehkäisemään vaurioita, joita voi syntyä, kun laite toimii ilman nesteen tuomaa jäähdytystä ja voitelua hydraulisille komponenteille.

Säätimessä on lisäksi merkkivalot tilan näyttämiseen sekä palautuspainike.

Käynnistyspaine 1,5 bar

Ebaran käyttämä WATERCONTROL sisältää 1,5 barin käynnistyspaineen.

Tämä käynnistyspaine on WATERCONTROL-mallissa kiinteä, eikä käynnistyspainetta voi säätää.

Tämä ominaisuus on otettava huomioon asennusta suunniteltaessa, erityisesti silloin kun pumpun ja kulutuspisteiden välillä on huomattava korkeusero.

WATERCONTROL pumpuille, joiden teho on enintään 1,1 kW

WATERCONTROL-elektronisen paineensäätimen tekniset tiedot ovat:

• Syöttö: 230 V yksivaiheinen ±10 %.
• Taajuus: 50/60 Hz.
• Maksimivirta: 10 A.
• Pumpun enimmäisteho: 1,1 kW.
• Käynnistyspaine: 1,5 bar.
• Maksimipaine: 10 bar.
• Säätimen enimmäislämpötila: 60 °C.
• Suojaus: IP65.
• Painemittari: sisältyy.
• Liitäntä: 1".

WATERCONTROLin sallima enimmäisteho vastaa tässä yksikössä asennetun COMPACT BM/15G -pumpun 1,1 kW:n tehoa.

Kiinteänopeuksinen järjestelmä

COMPACT BM/15G WATERCONTROL on kiinteänopeuksinen paineenkorotusyksikkö. WATERCONTROL automatisoi sähköpumpun käynnistyksen ja pysäytyksen, mutta ei toimi taajuusmuuttajana.

Siksi käytön aikana saatavilla oleva paine vaihtelee virtaaman mukaan pumpun hydraulisen käyrän mukaisesti.

Maksimikäyttöpaine 10 bar

COMPACT-pumppu sallii 10 barin maksimikäyttöpaineen.

Hydraulisen asennuksen tulee sisältää tarvittavat komponentit sen varmistamiseksi, ettei pumpun, säätimen tai muiden liitettyjen osien sallittuja rajoja ylitetä.

Puhdasta vettä jopa 40 °C

Ebara määrittelee COMPACT-sarjalle pumpattavan nesteen enimmäislämpötilaksi 40 °C.

Yksikkö on tarkoitettu ensisijaisesti puhtaan veden siirtoon ja paineenkorotukseen. Sitä ei tule käyttää kemiallisesti aggressiivisille nesteille, kiintoaineita sisältäville vesille tai nesteille, joiden ominaisuudet eivät ole yhteensopivia pumpun materiaalien kanssa.

Valurautainen pumpun runko

Sähköpumpussa on kestävä rakenne, jossa eri komponenttien materiaalit on valittu niiden tehtävän mukaan:

• Pumpun runko: valurauta.
• Tuki: valurauta.
• Ulkovaippa: AISI 304 -ruostumaton teräs.
• Juoksupyörät: teknopolymeeri.
• Diffuusorit: teknopolymeeri.
• Akseli: AISI 416 -ruostumaton teräs.
• Mekaaninen tiiviste: hiili / keramiikka / NBR.

AISI 304 -ruostumattomasta teräksestä valmistettu ulkovaippa

AISI 304 -ruostumattomasta teräksestä valmistettu ulkovaippa lisää hydraulisen osan kestävyyttä ja suojaa yhdistyen COMPACT-sarjassa käytettyyn valurautaiseen runkoon ja tukeen.

Pumpun IP44-sähkösuojaus

COMPACT BM/15G -moottorin suojausluokka on IP44 ja sähköeristys luokkaa F.

WATERCONTROL-säätimellä on puolestaan korkeampi IP65-suojaus.

Nämä luokitukset eivät poista tarvetta asentaa laite sopivaan paikkaan, joka on suojattu tulvilta, pakkaselta ja muilta ympäristöolosuhteilta, jotka voivat vaikuttaa sen toimintaan.

G 1¼" imuliitäntä

COMPACT BM/15 -pumpussa on G 1¼" imuliitäntä.

Sähköpumpun painepuolen liitäntä on G 1", mikä on yhteensopiva ulostuloon asennetun WATERCONTROL-säätimen kanssa.

• Pumpun imu: G 1¼".
• Pumpun painepuoli: G 1".
• WATERCONTROLin liitäntä: 1".

Imuputken oikea mitoitus on erityisen tärkeää liiallisten painehäviöiden ja pumpun toimintahäiriöiden välttämiseksi.

Kompakti ja hiljainen pumppu

Ebara kuvaa COMPACT-yksiköitään matalan äänitason, pienten mittojen ja kestävän rakenteen laitteiksi.

Nämä ominaisuudet helpottavat niiden käyttöä kotitalousasennuksissa, joissa yksikkö sijoitetaan teknisiin tiloihin, autotalleihin tai muihin asunnon läheisiin tiloihin.

BM/15-sähköpumpun mitat

Yksikön perustana käytettävän yksivaiheisen COMPACT BM/15 -sähköpumpun pituus on noin 438 mm ja paino noin 15,9 kg, ilman WATERCONTROL-säädintä ja muita kokonaisuuteen lisättyjä osia.

Nämä arvot koskevat nimenomaan pumppua, eikä niitä tule tulkita koko kootun yksikön mitoiksi tai painoksi.

Syöttö säiliöstä tai verkosta, jossa paine on riittämätön

Ebara suunnittelee COMPACT-yksikön veden jakeluun paineella säiliöstä, sekä tietyissä imu- tai paineolosuhteissa että verkostoihin, jotka eivät tuota riittävää painetta.

Imuasennus on suunniteltava huolellisesti, jotta vältetään ilman pääsy järjestelmään, suuret painehäviöt tai olosuhteet, jotka voivat aiheuttaa kavitaatiota.

Minimaalinen varaustila

Tämä WATERCONTROL-versio käyttää elektronista säädintä suuren hydropneumaattisen säiliön sijaan. Ebara luokittelee sen minimaalisen varaustilan ratkaisuksi.

Tämä mahdollistaa kompaktin yksikön ja yksinkertaistaa kokonaisuutta verrattuna COMPACT-versioihin, joissa on 20, 24 tai 50 litran paineastia.

Ebara 623GP05110710 tekniset tiedot

• Merkki: Ebara.
• Viite: 623GP05110710.
• Malli: COMPACT BM/15G WATERCONTROL.
• Tyyppi: automaattinen kotitalouksien paineenkorotusyksikkö.
• Pumppujen määrä: 1.
• Pumpputyyppi: vaakasuuntainen monivaiheinen keskipakopumppu.
• Säätö: WATERCONTROL-elektroninen paineensäädin.
• Nopeus: kiinteä.
• Teho: 1,1 kW.
• Vastaava teho: 1,5 CV.
• Syöttö: yksivaiheinen 230 V ±10 %.
• Taajuus: 50 Hz pumpussa.
• Pumpun ottovirta: 7,3 A.
• Kondensaattori: 31,5 µF / 450 V.
• Julkaistun käyrän mukainen enimmäisvirtaama: 7,2 m³/h.
• Nostokorkeus 7,2 m³/h: 22 mvp.
• Nostokorkeus 6 m³/h: 34,5 mvp.
• Nostokorkeus 4,8 m³/h: 44,5 mvp.
• Nostokorkeus 3 m³/h: 54 mvp.
• Nostokorkeus 1,2 m³/h: 59 mvp.
• Maksimikäyttöpaine: 10 bar.
• Pumpattavan nesteen enimmäislämpötila: 40 °C.
• Pumpun runko: valurauta.
• Tuki: valurauta.
• Ulkovaippa: AISI 304 -ruostumaton teräs.
• Juoksupyörät ja diffuusorit: teknopolymeeri.
• Akseli: AISI 416 -ruostumaton teräs.
• Mekaaninen tiiviste: hiili / keramiikka / NBR.
• Moottori: 2-napainen asynkronimoottori.
• Jäähdytys: pakotettu.
• Eristys: luokka F.
• Pumpun suojaus: IP44.
• Lämpö-/virtasuoja: integroitu, automaattisella palautuksella.
• Imuliitäntä: G 1¼".
• Painepuolen liitäntä: G 1".
• Pumpun paino: noin 15,9 kg.
• Pumpun pituus: noin 438 mm.

WATERCONTROL-säätimen ominaisuudet

• Toiminta: automaattinen käynnistys ja pysäytys tarpeen mukaan.
• Suoja kuivakäyntiä vastaan: kyllä.
• Käynnistyspaine: 1,5 bar.
• Käynnistyspaineen säätö: ei.
• Maksimipaine: 10 bar.
• Syöttö: 230 V yksivaiheinen ±10 %.
• Taajuus: 50/60 Hz.
• Maksimivirta: 10 A.
• Pumpun enimmäisteho: 1,1 kW.
• Enimmäislämpötila: 60 °C.
• Suojaus: IP65.
• Painemittari: kyllä.
• Liitäntä: 1".
• Toiminnan merkkivalot: kyllä.
• Palautuspainike: kyllä.

Ebara-paineenkorotusyksikkö automaattiseen vedenjakeluun

Ebara COMPACT BM/15G WATERCONTROL yhdistää 1,5 CV:n monivaiheisen pumpun automaattiseen elektroniseen säätöön ja tarjoaa kompaktin ratkaisun asennuksiin, joissa paine on nostettava tai vettä on jaettava säiliöstä.

Sen hydraulinen käyrä mahdollistaa jopa 7,2 m³/h virtaaman, ja valurautainen runko, AISI 304 -vaippa sekä ruostumaton akseli on suunniteltu tarjoamaan kestävyyttä puhtaan veden sovelluksissa. WATERCONTROL automatisoi käynnistyksen ja pysäytyksen, sisältää painemittarin ja suojaa veden puutteelta, mikä helpottaa yksikön päivittäistä käyttöä.

Suorituskykynsä ansiosta se soveltuu erityisen hyvin kotitalouksien paineenkorotukseen, omakotitaloihin, puutarhojen kasteluun ja muihin puhtaan veden syöttösovelluksiin, jotka sijoittuvat sen virtaama- ja painekäyrän sisälle.
