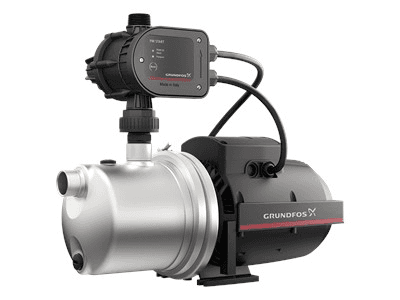

Paineenkorotusjärjestelmä JP 5-48 PM START

Grundfos JP 5-48 PM START -paineenkorotusjärjestelmä, viitenumero 93294166, on kompakti kokonaisuus, joka koostuu Grundfos JP -itseimevästä keskipakopumpusta ja PM1-elektronisesta paineohjaimesta. Se on suunniteltu automatisoimaan veden syöttö ja paineistus kodeissa, puutarhoissa ja muissa kotitaloussovelluksissa, tarjoten nimellisvirtaaman 5 m³/h ja nimellisen nostokorkeuden 45,6 metriä.

PM1-ohjain käynnistää pumpun automaattisesti, kun järjestelmän paine laskee 1,5 bariin, ja pitää laitteen käynnissä niin kauan kuin vettä kulutetaan. Lisäksi siinä on kuivakäyntisuoja, estokäyntitoiminto sekä integroitu takaiskuventtiili, jotka lisäävät asennuksen turvallisuutta ja käyttömukavuutta.

Automaattinen paineenkorotusryhmä Pressmanager PM1:llä

Grundfos JP 5-48 PM START on suunniteltu toimimaan automaattisesti veden tarpeen mukaan. Pressmanager PM1 valvoo järjestelmää ja käynnistää pumpun, kun se havaitsee paineen laskun asetettuun 1,5 barin käynnistysarvoon.

Kun vettä virtaa, pumppu pysyy käynnissä. Kun kulutus loppuu, ohjain pysäyttää laitteen automaattisesti, jolloin käyttäjän ei tarvitse tehdä käynnistyksiä ja pysäytyksiä manuaalisesti.

Tämän version käynnistyspaine on kiinteä eikä säädettävissä.

Itseimevä pumppu kotiin ja puutarhaan

Integroitu JP-pumppu on yksivaiheinen itseimevä keskipakopumppu, joka voi imeä vettä oman pumppunsa tason alapuolelta. Grundfos ilmoittaa enimmäisimuetäisyydeksi jopa 8 metriä, kun huomioidaan imuputken painehäviöt ja veden lämpötila 20 °C.

Esitäytön aikana pumppu voi käsitellä ilman ja veden seosta, kunnes normaali pumppaus saavutetaan. Tämä itseimevä ominaisuus helpottaa sen käyttöä kotitalousveden syöttöön, sadeveden hyödyntämiseen, kasteluun ja paineenkorotukseen, kun vesi tulee säiliöistä, altaista tai alempana sijaitsevista lähteistä.

Nimellisvirtaama 5 m³/h ja 45,6 metrin nostokorkeus

JP 5-48 PM START tarjoaa nimellisvirtaaman 5 m³/h ja nimellisen nostokorkeuden 45,6 metriä. Nämä ominaisuudet mahdollistavat käytön sovelluksissa, joissa tarvitaan korkeaa vedenpainetta ja riittävää virtaamaa useille kulutuspisteille.

Järjestelmän suurin käyttöpaine on 6 bar. Sekä imu- että painepuolen liitännät ovat naaraskierteisiä G1-liitäntöjä, mikä helpottaa sen integrointia kotitalouksien putkistoihin.

Kuivakäyntisuoja

PM1-ohjain sisältää kuivakäyntisuojan. Jos järjestelmä havaitsee, että pumppu käy ilman vettä, laite pysäytetään automaattisesti vaurioiden riskin vähentämiseksi.

Tämä suoja on erityisen hyödyllinen säiliöistä, kaivoista tai sadeveden hyödyntämisjärjestelmistä syötetyissä asennuksissa, joissa voi esiintyä vedenpuutetta.

Estokäyntisuoja

Järjestelmässä on myös estokäyntisuoja. Tämä toiminto auttaa havaitsemaan liian tiheät käynnistykset ja pysäytykset, joita voi esiintyä pienten vuotojen tai asennuksen poikkeamien vuoksi.

Suojaamalla laitetta toistuvilta käyttösykleiltä Pressmanager auttaa vähentämään pumpun tarpeetonta rasitusta ja helpottaa mahdollisten ongelmien havaitsemista hydraulipiirissä.

Integroitu takaiskuventtiili

PM1 sisältää takaiskuventtiilin, joka estää veden virtauksen takaisin ohjaimen läpi. Koska se on integroitu itse järjestelmään, asennus yksinkertaistuu ja se auttaa ylläpitämään pumpun automaattiselle toiminnalle sopivat olosuhteet.

Moottorin lämpösuoja

JP-pumpussa on integroitu lämpösuoja. Ylikuumenemisen sattuessa järjestelmä pysäyttää moottorin suojatakseen sitä liiallisilta lämpötiloilta.

Moottori on ilmajäähdytteinen ja siinä on ylimitoitetut, tiivistetyt ja elinikäisesti voidellut laakerit, mikä on Grundfosin kehittämä ratkaisu huoltotarpeen vähentämiseksi normaalikäytössä.

Vankka ruostumattomasta teräksestä valmistettu rakenne

Pumpun runko on valmistettu ruostumattomasta teräksestä EN 1.4301 / AISI 304, joka soveltuu hyvin korroosionkestävyyden tarjoamiseen veden syöttö- ja paineistussovelluksissa.

Juoksupyörä on valmistettu lasikuidulla vahvistetusta PPO-komposiitista. Korroosionkestävien materiaalien yhdistelmä auttaa tarjoamaan vankan rakenteen kotitalous- ja puutarhakäyttöön.

Puhdasta vettä varten

Grundfos JP 5-48 PM START on tarkoitettu veden pumppaamiseen. Teknisessä dokumentaatiossa tälle viitteelle ilmoitetaan nesteen lämpötila-alueeksi 0–40 °C sekä ympäristön käyttölämpötilaksi 0–40 °C.

Oikean toiminnan varmistamiseksi sitä on käytettävä puhtaan veden kanssa ja Grundfosin määrittämien käyttörajojen puitteissa.

Yksivaiheinen syöttö ja valmiiksi asennettava liitäntä

Pumppu toimii yksivaiheisella 220–240 V:n, 50 Hz:n syötöllä. Sen ottoteho P1 on 1390 W ja nimellisteho P2 on 1 kW, nimellisvirran ollessa 6,1 A.

Toimitukseen sisältyy 1,5 metrin sähköjohto ja Schuko-tyypin E/F -pistotulppa, mikä helpottaa sähköliitäntää yhteensopivissa asennuksissa. Moottorin suojausluokka on IP44 ja eristysluokka F.

Grundfos JP 5-48 PM STARTin tekniset tiedot

• Merkki: Grundfos.
• Viite: 93294166.
• Malli: JP 5-48 PM START.
• Tyyppi: paineenkorotusjärjestelmä itseimevällä pumpulla ja elektronisella ohjaimella.
• Pumpputyyppi: yksivaiheinen itseimevä keskipakopumppu.
• Paineohjain: Grundfos PM1.
• Nimellisvirtaama: 5 m³/h.
• Nimellinen nostokorkeus: 45,6 m.
• Käynnistyspaine: 1,5 bar.
• Säädettävä käynnistyspaine: ei.
• Suurin käyttöpaine: 6 bar.
• Enimmäisimuetäisyys: jopa 8 m.
• Imuliitäntä: G1 naaras.
• Paineliitäntä: G1 naaras.
• Liitäntöjen standardi: ISO 228-1.
• Takaiskuventtiili: integroitu.
• Kuivakäyntisuoja: kyllä.
• Estokäyntisuoja: kyllä.
• Moottorin lämpösuoja: kyllä.
• Pumppattava neste: vesi.
• Nesteen lämpötila: 0–40 °C.
• Ympäristön lämpötila: 0–40 °C.
• Pumpun rungon materiaali: ruostumaton teräs EN 1.4301 / AISI 304.
• Juoksupyörän materiaali: PPO-20GF-komposiitti.
• Mekaaninen tiiviste: BBVP.
• Syöttö: 1 x 220–240 V, 50 Hz.
• Ottoteho P1: 1390 W.
• Nimellisteho P2: 1 kW.
• Nimellisvirta: 6,1 A.
• Käynnistysvirta: 28,4 A.
• Nimellisnopeus: 2870 rpm.
• Pumpun suojausluokka: IP44.
• Eristysluokka: F.
• Johdon pituus: 1,5 m.
• Pistotulppa: Schuko-tyyppi E/F (CEE 7/7).
• Nettopaino: 14,8 kg.
• Sertifioinnit: CE ja EAC.

JP 5-48 PM STARTin käyttökohteet

Itseimevän ominaisuutensa ja PM1:n automaattisen ohjauksen ansiosta tämä paineenkorotusryhmä soveltuu erilaisiin veden syöttösovelluksiin koti- ja puutarhaympäristöissä.

• Paineenkorotus kotitalousasennuksissa.
• Veden syöttö asuinrakennuksiin.
• Puutarhojen kastelu.
• Sadeveden hyödyntäminen.
• Pumppaus säiliöistä ja altaista.
• Asennukset, joissa tarvitaan automaattinen käynnistys ja pysäytys kulutuksen mukaan.

Kompakti ratkaisu vedenpaineen nostamiseen

Grundfos JP 5-48 PM START yhdistää yhteen kokonaisuuteen tehokkaan itseimevän pumpun ja elektronisen PM1-ohjaimen. Automaattinen käynnistys 1,5 barissa, kuivakäyntisuoja, estokäyntisuoja ja integroitu takaiskuventtiili tekevät siitä käytännöllisen järjestelmän veden syötön automatisointiin.

Nimellisvirtaamalla 5 m³/h, nostokorkeudella 45,6 metriä, jopa 8 metrin imukyvyllä ja AISI 304 -ruostumattomasta teräksestä valmistetulla rungolla JP 5-48 PM START sopii erityisesti niille, jotka etsivät vankkaa Grundfos-paineenkorotusryhmää kotitalouskäyttöön, kasteluun ja veden hyödyntämiseen.
