Kolmen Climaver-paneelileikkurin sarja

Saint-Gobain ISOVERin CLIMAVER-työkalusarja KD25706 on ammattikäyttöön tarkoitettu salkku, joka on suunniteltu erityisesti CLIMAVER-järjestelmän paneelien ja kanavien leikkaamiseen ja työstämiseen. Sarja sisältää kolme MM-työkalua puolipuuleikkauksiin ja kaksi MTR-työkalua kohtisuoriin ja 22,5° leikkauksiin, mikä mahdollistaa kaikki tärkeimmät toiminnot CLIMAVER-ilmastointikanavien valmistuksessa ja asennuksessa.

ISOVER on kehittänyt työkalut toimimaan CLIMAVER-järjestelmän omien rakennusmenetelmien mukaisesti, mikä helpottaa tarkkojen ja toistettavien leikkausten tekemistä suoraan paneeleihin. Toimitus tapahtuu 485 x 375 x 130 mm:n kuljetussalkussa, joka pitää työkalut järjestyksessä ja suojassa kuljetuksen sekä työmaakäytön aikana.

CLIMAVER KD25706 -työkalusarjan tärkeimmät ominaisuudet

• Merkki: Saint-Gobain ISOVER.
• Tuotesarja: CLIMAVER.
• Viite: KD25706.
• Tyyppi: ammattikäyttöön tarkoitettu leikkaustyökalusarja CLIMAVER-paneeleille ja -kanaville.
• Toimitusmuoto: työkalusalkku.
• MM-työkaluja mukana: 3 kpl.
• MTR-työkaluja mukana: 2 kpl.
• Leikkaustyökaluja yhteensä: 5 kpl.
• MM-käyttö: puolipuuleikkaukset.
• MTR-käyttö: kohtisuora leikkaus ja 22,5° leikkaus.
• Käyttö: CLIMAVER-kanavien valmistus ja työstö.
• Pakkauksen mitat: 485 x 375 x 130 mm.
• Sarjan paino: noin 4,30 kg.

Erityiset työkalut CLIMAVER-kanaville

KD25706-sarja on kehitetty erityisesti Saint-Gobain ISOVERin CLIMAVER-kanavajärjestelmää varten. Toisin kuin yleiskäyttöiset leikkaustyökalut, CLIMAVER-työkalut on suunniteltu tekemään paneeleihin tarvittavat työstöt valmistajan asennustavan mukaisesti.

Tämä mahdollistaa asentajalle taivutusten, liitosten ja muotojen tekemisen ilmastointikanavien rakentamisen aikana säilyttäen samalla leikkauksen oikean geometrian myöhempää kokoamista varten.

Kolme MM-työkalua puolipuuleikkauksiin

Salkku sisältää kolme CLIMAVER MM -työkalua. Lyhenne MM tarkoittaa puolipuuta, eli leikkaustapaa, jota käytetään paneelin työstämiseen ja sen myöhempään taittamiseen kanavan muotoon.

Nämä työkalut on suunniteltu tekemään tarvittavat leikkaukset suorien osien valmistuksessa sekä muissa työvaiheissa, joissa paneelia on työstettävä ilman että kaikkia kerroksia katkaistaan kokonaan.

ISOVERin teknisen dokumentaation mukaan MM-työkaluja käytetään erityisesti yhdessä CLIMAVER MM -kulmaviivaimen kanssa, jolloin mittaus- ja leikkaustyöt voidaan suorittaa järjestelmällisesti kanavan rakentamista varten.

Kaksi MTR-työkalua muotojen valmistukseen

MM-työkalujen lisäksi KD25706-sarja sisältää kaksi työkalua Suoran Osan Menetelmää eli MTR:ää varten. Tämän menetelmän avulla voidaan valmistaa erilaisia muotoja ja muutoksia aiemmin rakennetusta suorasta osasta.

Toimitukseen sisältyvillä kahdella MTR-työkalulla voidaan tehdä:

• Kohtisuora eli 90° leikkaus.
• 22,5° leikkaus.

Näitä kulmia käytetään osien ja suunnanmuutosten valmistuksessa ISOVERin CLIMAVER-kanaville määrittelemän MTR-menetelmän mukaisesti.

CLIMAVER Suoran Osan Menetelmä

Suoran Osan Menetelmä (MTR) on valmistusmenetelmä, jonka avulla kanavien muotoja voidaan tehdä suorista osista. Salkun erikoistyökalut auttavat tekemään tarvittavat kulmaleikkaukset merkintälinjojen mukaisesti.

Näin asentaja voi toteuttaa erilaisia kokoonpanoja säilyttäen samalla järjestelmällisen ja CLIMAVER-kanavien rakentamiseen sovitetun leikkausprosessin.

Puolipuuleikkaukset paneelin taittoa varten

Puolipuuleikkaus mahdollistaa paneelin tiettyjen alueiden osittaisen poistamisen tai työstämisen, jotta sen pinnat voidaan taittaa 90° kulmaan kanavaa muodostettaessa.

MM-työkalut on suunniteltu juuri tällaiseen työhön, ja niiden avulla paneeli voidaan työstää CLIMAVER-järjestelmän edellyttämän geometrian mukaisesti, mikä helpottaa kanavan myöhempää kokoamista ja sulkemista.

Salkku kuljetusta ja järjestystä varten

Työkalut toimitetaan yhdessä erityisessä salkussa, mikä helpottaa niiden kuljettamista työpajan ja työmaan välillä sekä auttaa pitämään jokaisen työkalun järjestyksessä.

Saint-Gobain ISOVERin virallisen hinnaston mukaan KD25706-viitteen toimitusmitat ovat 485 x 375 x 130 mm ja paino noin 4,30 kg.

Salkku on erityisen käytännöllinen ammattiasentajille, jotka työskentelevät säännöllisesti CLIMAVER-paneelien kanssa ja tarvitsevat työstötyökalut eri kohteisiin.

CLIMAVER-työkalusarjan käyttökohteet

Sarja on suunnattu ammattilaisille, jotka valmistavat ja asentavat CLIMAVER-paneeleista tehtyjä ilmastointikanavia. Sen tärkeimpiä käyttökohteita ovat:

• CLIMAVER-kanavien rakentaminen.
• Ilmastointipaneelien leikkaus ja työstö.
• Puolipuuleikkausten tekeminen.
• Suorien osien taitto ja muotoilu.
• Muotojen valmistus Suoran Osan Menetelmällä.
• Kohtisuorat leikkaukset MTR-muunnoksia varten.
• 22,5° kulmaleikkaukset.
• Ammattimaiset ilmastointi- ja ilmanvaihtokanavien asennustyöt.

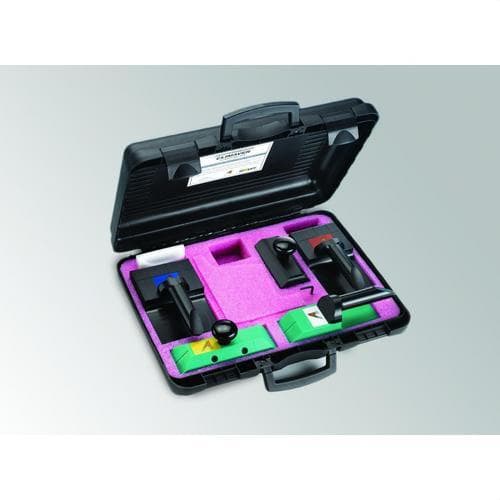

KD25706-salkun sisältö

Saint-Gobain ISOVERin virallisen dokumentaation mukaan KD25706-viite toimitetaan täydellisenä sarjana, joka sisältää:

• 3 CLIMAVER MM -työkalua paneelien puolipuuleikkauksiin.
• 2 CLIMAVER MTR -työkalua kanavaleikkauksiin Suoran Osan Menetelmän mukaisesti.
• 1 salkku säilytystä ja kuljetusta varten.

Siksi, vaikka jotkin kaupalliset nimitykset voivat viitata kolmen työkalun sarjaan, KD25706-viitteen virallinen kokoonpano sisältää viisi leikkaustyökalua: kolme MM-työkalua ja kaksi MTR-työkalua.

Saint-Gobain ISOVER KD25706 -työkalusarjan tekniset tiedot

• Valmistaja: Saint-Gobain ISOVER Ibérica.
• Merkki: ISOVER.
• Järjestelmä: CLIMAVER.
• Viite: KD25706.
• Virallinen nimitys: CLIMAVER-työkalusarja.
• Toimitusmuoto: työkalulaatikko / salkku.
• MM-työkalut: 3.
• MTR-työkalut: 2.
• Työkaluja yhteensä: 5.
• MM-leikkaustyyppi: puolipuu.
• MTR-leikkaustyypit: kohtisuora ja 22,5°.
• Toimitusmitat: 485 x 375 x 130 mm.
• Arvioitu paino: 4,30 kg.
• Toimitusyksikkö: 1 työkalulaatikko.

Ammattityökalut CLIMAVER-asennukseen

CLIMAVER-työkalusarja KD25706 kokoaa yhteen salkkuun työkalut, joita tarvitaan sekä puolipuuleikkauksiin että Suoran Osan Menetelmässä käytettäviin tärkeimpiin leikkauksiin. Näin asentaja voi työskennellä sarjalla, joka on suunniteltu erityisesti Saint-Gobain ISOVERin määrittelemiin kanavien valmistusmenetelmiin.

Kolmen MM-työkalun ja kahden MTR-työkalun yhdistelmä tekee tästä salkusta erikoistuneen lisävarusteen ammattilaisille, jotka valmistavat ja asentavat CLIMAVER-kanavia ja tarvitsevat toistuvia leikkauksia valmistajan rakennusjärjestelmän mukaisesti.
