Läpinäkyvä ovi sähkökaapille 15 moduulia 600x780mm PrismaSeT G IP40

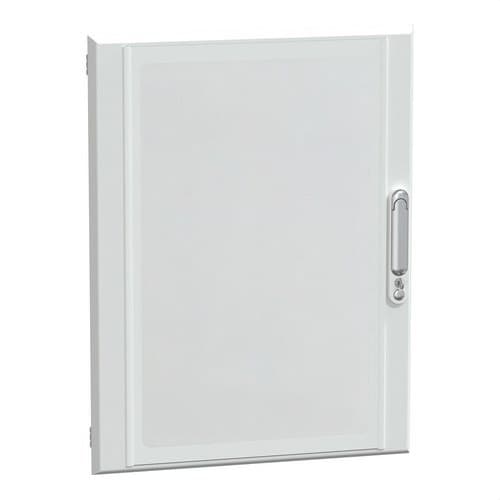

Schneider Electricin läpinäkyvä ovi PrismaSeT G LVS08135 on etuvaruste PrismaSeT G -koteloille, joiden leveys on 600 mm ja korkeus 780 mm, ja se vastaa kokoonpanoja, joissa on 15 pystymoduulia à 50 mm. Läpinäkyvän etuosan ansiosta kotelon sisällä olevat laitteet näkyvät, vaikka kotelo pysyy suljettuna. Kun ovi asennetaan Schneider Electricin määrittämään kokoonpanoon, saavutetaan IP40-suojausluokka. Ovi sisältää käännettävän avautumisen jopa 130°:een, kahvan, avaimella 405 varustetun lukon sekä kaksi saranaa.

Viite LVS08135 kuuluu pienjännitekeskusten järjestelmään PrismaSeT G ja on suunniteltu seinäasennettaville koteloille sekä 600 mm leveille laajennuskoteloille. Sen käsitelty teräsrunko, valkoinen RAL 9003 -viimeistely, mattapintainen ja teksturoitu pinta sekä lasinen läpinäkyvä alue yhdistävät mekaanisen suojan ja asennettujen laitteiden näkyvyyden.

Läpinäkyvä ovi PrismaSeT G -keskuksiin

LVS08135 on suunniteltu erityisesti osaksi Schneider Electricin PrismaSeT G -sähkökeskuksia. Kyseessä ei ole täydellinen kotelo, vaan etuovi, joka on yhteensopiva 600 mm leveiden PrismaSeT G -kaappien ja laajennusten kanssa.

• Tuotesarja: PrismaSeT.
• Tuoteperhe: PrismaSeT G.
• Komponenttityyppi: läpinäkyvä etuovi.
• Yhteensopivuus: PrismaSeT G -koteloiden kanssa.
• Yhteensopivan kotelon leveys: 600 mm.
• Kokoonpano: 15 pystymoduulia à 50 mm.

15 pystymoduulia à 50 mm

15 moduulin merkintä viittaa PrismaSeT G:n pystysuuntaiseen modulaariseen järjestelmään, jossa yksi moduuli vastaa 50 mm:n korkeutta.

Tätä ominaisuutta ei siis pidä sekoittaa 18 mm:n DIN-moduulien määrään, jota käytetään tavallisesti johdonsuojakatkaisijoissa ja muissa moduulilaitteissa.

• Pystymoduulien määrä: 15.
• Yhden pystymoduulin korkeus: 50 mm.
• Oven kokonaiskorkeus: 780 mm.

Mitat 600 x 780 mm

Oven mitat on sovitettu vastaaviin PrismaSeT G -kaappeihin:

• Leveys: 600 mm.
• Korkeus: 780 mm.
• Syvyys: 36 mm.
• Nettopaino: noin 5,52 kg.

Nämä mitat koskevat itse ovea, ja ne on tarkistettava yhdessä sen PrismaSeT G -kaapin tai laajennuksen viitteen kanssa, johon se asennetaan.

Läpinäkyvä etupinta visuaaliseen tarkastukseen

Läpinäkyvä alue mahdollistaa laitteiden ja merkintöjen tarkastelun ilman oven avaamista, mikä helpottaa tarkastus- ja huoltotoimia.

Tämä ominaisuus on erityisen käytännöllinen, kun kotelon sisällä on laitteita, joissa on:

• tilanilmaisimia,
• näyttöjä,
• mekaanista merkintää,
• instrumentointia,
• mittalaitteita,
• tai kojeita, joiden kytkentäasento on tarkistettava visuaalisesti.

IP40 oven ollessa asennettuna

Schneider Electric määrittelee PrismaSeT G -järjestelmälle eri suojausluokkia kokoonpanosta riippuen:

• IP30: kotelo ilman ovea.
• IP40: kotelo tämän oven kanssa asennettuna.
• IP41: kokonaisuus, jossa on ovi ja yläkansi eli canopy.
• IP43: kokonaisuus, jossa on ovi, canopy ja vastaava IP43-tiiviste.

Siksi LVS08135:een liitetty IP40 viittaa PrismaSeT G -kotelon oikein määritettyyn suojausluokkaan oven kanssa. Ovi yksinään ei muodosta täydellistä sähkökoteloa.

IK08-mekaaninen kestävyys

Kokoonpanolla on iskunkestävyys IK08 standardin EN/IEC 62262 mukaisesti.

Tämä luokitus tarjoaa lisämekaanista suojaa kotelon sisällä oleville laitteille ja soveltuu ammattikäyttöön ympäristöissä, joissa koteloon voi kohdistua tahattomia iskuja.

Käännettävä avautuminen vasemmalle tai oikealle

Ovi voidaan asentaa käännettävällä avautumissuunnalla, mikä helpottaa asennuksen sovittamista käytettävissä olevaan tilaan keskuksen ympärillä.

• Avautuminen: vasemmalle tai oikealle.
• Enimmäisavautumiskulma: 130°.
• Toimitettavien saranoiden määrä: 2.

Käännettävyys helpottaa asennusta teknisissä tiloissa, käytävillä ja muissa tiloissa, joissa avautumissuunta voi olla rajoitettu muiden laitteiden tai läheisten seinien vuoksi.

Kahva ja avaimella 405 varustettu lukko mukana

Schneider Electric toimittaa LVS08135:n mukana oven sulkemiseen tarvittavat peruselementit:

• Läpinäkyvä ovi.
• Kahva.
• Lukko avaimella 405.
• 2 saranaa.

Teknisessä tiedotteessa mainitaan myös mahdollisuus käyttää muita yhteensopivia lukitusjärjestelmiä ja inserttejä, jotka on tilattava erikseen.

Kaksi lukituskohtaa

Ovessa on 2 lukitusta, mikä auttaa säilyttämään tasaisen sulkeutumisen koteloon ja varmistamaan kokonaisuuden suunnitellut ominaisuudet.

Käsitelty teräsrunko ja lasi

Rakenne yhdistää eri materiaalit kunkin osan tehtävän mukaan:

• Läpinäkyvä alue: lasi.
• Runko: käsitelty teräslevy.
• Kahva: polyamidi.

Tämä yhdistelmä tarjoaa näkyvyyden sisätilaan, rakenteellisen kestävyyden ja sopivan sulkuratkaisun ammattimaiseen jakokeskukseen.

Valkoinen RAL 9003 -viimeistely

Oven kehys on viimeistelty valkoisella RAL 9003 -värillä, joka sopii PrismaSeT G -sarjan muotoiluun.

• Väri: valkoinen.
• Väriviite: RAL 9003.
• Viimeistely: matta.
• Pinta: teksturoitu.

Schneider Electricin määrittelemä pintakäsittely yhdistää elektroforeesin ja kuumakovetetun epoksi-polyesterijauhemaalauksen, joka suojaa metalliosia ja antaa tasaisen pinnan.

Yhteensopiva seinäasennettavien koteloiden ja laajennusten kanssa

Schneider Electric määrittelee LVS08135:n seuraaviin kohteisiin:

• 600 mm leveät PrismaSeT G -seinäasennettavat kaapit.
• 600 mm leveät PrismaSeT G -laajennuskotelot.

Kaappien laajennuksissa on käytettävä järjestelmän edellyttämiä yhdistämiselementtejä PrismaSeT G -järjestelmän mukaisesti.

IEC 61439 -standardit

Ovi kuuluu PrismaSeT G -järjestelmään, joka on suunniteltu pienjännitejakokeskusten rakentamiseen sovellettavien IEC 61439 -sarjan standardien mukaisesti.

• IEC 61439-1: pienjännitekojeistojen yleiset säännöt.
• IEC 61439-2: teho-kojeistot.
• EN/IEC 62262: IK-iskunkestävyysluokitus.

Keskuksen lopulliset ominaisuudet riippuvat siitä, että kaikki komponentit valitaan ja asennetaan Schneider Electricin ohjeiden mukaisesti.

PrismaSeT G LVS08135 -oven käyttökohteet

LVS08135:ää voidaan käyttää PrismaSeT G -jakokeskuksissa eri ammattiympäristöissä:

• kaupallisissa rakennuksissa,
• toimistoissa,
• teollisuuslaitoksissa,
• logistiikkakeskuksissa,
• teknisissä tiloissa,
• infrastruktuurikohteissa,
• pääjakokeskuksissa,
• alajakokeskuksissa,
• sekä kohteissa, joissa laitteet on nähtävä ilman oven avaamista.

Schneider Electric LVS08135:n tekniset ominaisuudet

• Merkki: Schneider Electric.
• Viite: LVS08135.
• Tuotesarja: PrismaSeT.
• Tuoteperhe: PrismaSeT G.
• Tuotetyyppi: läpinäkyvä ovi sähkökoteloon.
• Yhteensopivuus: PrismaSeT G -koteloiden kanssa.
• Yhteensopivan kotelon leveys: 600 mm.
• Pystymoduulien määrä: 15.
• Pystymoduulin korkeus: 50 mm.
• Oven tyyppi: läpinäkyvä.
• Avautumissuunta: käännettävä.
• Avautumiskulma: 130°.
• Lukitusten määrä: 2.
• Lukko mukana: kyllä.
• Avaimen numero: 405.
• Kahva mukana: kyllä.
• Saranat mukana: 2.
• Korkeus: 780 mm.
• Leveys: 600 mm.
• Syvyys: 36 mm.
• Nettopaino: noin 5,52 kg.
• Läpinäkyvä materiaali: lasi.
• Rungon materiaali: käsitelty teräslevy.
• Kahvan materiaali: polyamidi.
• Väri: valkoinen RAL 9003.
• Viimeistely: matta ja teksturoitu.
• Suojaava käsittely: elektroforeesi ja kuumakovetettu epoksi-polyesterijauhe.
• Suojausluokka oven kanssa: IP40.
• Suojausluokka ilman ovea: IP30.
• Oven ja canopyn kanssa: IP41.
• Oven, canopyn ja IP43-tiivisteen kanssa: IP43.
• Iskunkestävyys: IK08.
• Määrä: 1 kappale sarjaa kohti.
• Päästandardit: IEC 61439-1 ja IEC 61439-2.
• EAN: 3606481879103.

Läpinäkyvä ovi keskuksen tarkastukseen ja suojaamiseen

Schneider Electric PrismaSeT G LVS08135 mahdollistaa 600 mm leveän kotelon sulkemisen siten, että sisällä olevat laitteet pysyvät näkyvissä. Sen 15 pystymoduulin à 50 mm kokoonpano, käännettävä 130° avautuminen, avaimella 405 varustettu lukko ja IK08-kestävyys tarjoavat ratkaisun, joka on suunnattu erityisesti ammattimaisiin sähkönjakokeskuksiin.

Kun se on asennettu oikein yhteensopivaan koteloon, saavutetaan IP40, ja kokonaisuuden suojausluokkaa voidaan nostaa Schneider Electricin PrismaSeT G -tarvikkeilla.

Tärkeää: LVS08135 on PrismaSeT G -järjestelmän ovi/tarvike eikä täydellinen sähkökeskus. Ilmoitetut 15 moduulia ovat 50 mm:n pystymoduuleja, eivät 18 mm:n DIN-moduuleja. Lopullinen IP-luokka riippuu kotelosta ja asennetusta kokonaiskokoonpanosta.
