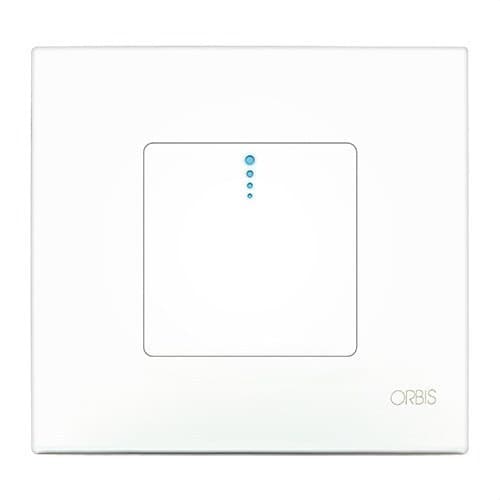

30 sekunnin - 10 minuutin Pulsamat-ajastin

Orbis PULSAMAT -ajastin, viitenumero OB200001, on elektroninen portaikkoautomaatti, joka on suunniteltu ohjaamaan valaistuksen ajastettua kytkeytymistä. Se toimii 230 V jännitteellä, asennetaan uppoasennuksena yleismalliseen mekanismirasiaan ja mahdollistaa käyttöajan säädön 30 sekunnista 10 minuuttiin.

Aktivointi tapahtuu etupaneeliin integroidulla kapasitiivisella kosketusanturilla ilman painamista, ja lisäksi laite tukee lisäulkoisia painikkeita. Toisin kuin 2-johtiminen PULSALUZ, PULSAMAT käyttää 3-johtimista asennusta ja on suunniteltu toimimaan eri valaistustekniikoiden kanssa, mukaan lukien LED-, loiste-, halogeeni- ja energiansäästölamput Orbisin ilmoittamien enimmäiskuormien puitteissa.

Säädettävä ajastus 30 sekunnista 10 minuuttiin

Orbis PULSAMAT mahdollistaa sen ajan valinnan, jonka valaistus pysyy päällä jokaisen aktivoinnin jälkeen. Säätöalue ulottuu noin 30 sekunnista 10 minuuttiin, mikä tarjoaa joustavuutta portaikkoihin, käytäviin, auloihin, autotalleihin, varastoihin, WC-tiloihin ja muihin kulkualueisiin.

Ajastimen säätövalitsin on piilotettu ulkokehyksen taakse, mikä auttaa estämään tahattomat muutokset tai manipuloinnin halutun ajan asettamisen jälkeen.

Kapasitiivinen kosketusanturi

Pääaktivointi tapahtuu mekanismin etuosassa sijaitsevalla kosketusanturilla. Riittää, että pintaa kosketetaan ajastuksen käynnistämiseksi ilman mekaanisen painikkeen painamista.

Etupaneelissa on lisäksi merkkivalo, joka helpottaa mekanismin paikantamista ja toiminnan tarkistamista.

Uudelleenkäynnistyvä toiminta

PULSAMATissa on uudelleenkäynnistyvä ajastus. Jos etuanturia tai jotakin lisäpainiketta painetaan piirin ollessa edelleen päällä, alkaa uusi täydellinen ajastussykli.

Tämä ominaisuus on erityisen käytännöllinen portaikoissa ja yhteisissä tiloissa, sillä eri käyttäjät voivat pidentää valaistusaikaa liikkuessaan asennuksen alueella.

Yhteensopiva ulkoisten painikkeiden kanssa

Integroitu kapasitiivinen anturi lisäksi PULSAMATiin voidaan liittää ulkoisia painikkeita valaistuksen ohjaamiseksi eri kohdista asennusta.

Se tukee myös valollisia painikkeita, joissa on neonlamppu, enintään 6 mA:n kokonaiskulutuksella 230 V jännitteellä. Näin se voidaan integroida asennuksiin, joissa on useita ohjauspisteitä.

Orbisin ohjeen mukaan, jos lisäpainikkeen kosketin pidetään suljettuna kytkimen avulla, piiri voi pysyä jatkuvasti päällä niin kauan kuin kyseinen kosketin on suljettuna.

3-johtiminen elektroninen asennus

Viite OB200001 käyttää 3-johtimista kytkentää. Tämä ominaisuus mahdollistaa lähtöreleen käytön ja laajemman valaistusteknologioiden valikoiman kuin 2-johtimiset elektroniset ajastimet, jotka on suunniteltu vain tietyille kuormille.

Asennus tehdään uppoasennuksena 65 x 65 mm yleismalliseen mekanismirasiaan, ja sähköliitäntä tehdään ruuviliittimillä.

Sopii eri lampputyypeille

Orbis määrittelee PULSAMATin sopivaksi eri valonlähteille, kunhan kunkin teknologian suositeltua enimmäistehoa noudatetaan.

• Hehkulamput: enintään 1300 W.
• Loistelamput: enintään 1200 VA.
• Matalajännitteiset 12 V AC -halogeenilamput: enintään 1000 VA.
• 230 V AC -halogeenilamput: enintään 1300 W.
• Energiansäästölamput: enintään 600 VA.
• Downlight-valaisimet: enintään 400 VA.
• LED-valaistus: enintään 90 VA.

Tämä yhteensopivuus tekee siitä erityisen monipuolisen vaihtoehdon saneerauksiin ja vanhojen portaikkoautomaattien vaihtoon, kun asennuksessa käytetään erilaisia valaistustekniikoita.

6 A lähtörele

Ajastimessa on rele, jonka katkaisukyky on 6 A / 230 V AC, cos φ = 1. Kytkettävä kuorma on valittava huomioiden sekä tämä enimmäisvirta että Orbisin kullekin valaistusteknologialle määrittämät erityisrajat.

Yhteensopiva Simonin 27-sarjan kanssa

Orbisin tekninen tietolomake ilmoittaa PULSAMATin yhteensopivaksi Simonin 27-sarjan mekanismien kanssa, mikä helpottaa sen integrointia tiettyihin olemassa oleviin asennuksiin tai uudistushankkeisiin.

Uppoasennettava ja huomaamaton muotoilu

Mekanismin ulkomitat ovat noin 93 x 86 x 42,5 mm ja nettomassa 53 g. Asennuksen jälkeen elektroniikka jää yleismallisen rasian sisään, ja ulkopuolelle jää etupaneeli kosketusanturilla ja merkkivalolla.

Ajan säätö jää suojattuna kehyksen taakse, mikä säilyttää siistin ulkonäön ja vaikeuttaa käyttäjän tahattomia asetusten muutoksia.

Pieni oma kulutus

PULSAMATin oma kulutus on noin 0,7 W, mikä vastaa 5,5 VA. Laite pysyy jännitteisenä tunnistaakseen kosketuksen anturilla ja hallitakseen ajastusta elektronisesti.

IP20-suojaus sisäasennuksiin

Ajastimella on IP20-suojausluokka standardin EN 60529 mukaan ja oikein asennettuna suojausluokka II. Se on tarkoitettu sisäasennuksiin, jotka on suojattu vedeltä ja suoralta kosteudelta.

Sen käyttölämpötila on -10...+50 °C, ja kuljetus- ja varastointilämpötila on -20...+60 °C.

Orbis PULSAMATin käyttökohteet

Sen kosketusanturin, lisäpainikkeiden ja säädettävän ajastuksen yhdistelmä tekee siitä erityisen sopivan valaistuksen ohjaukseen alueilla, joilla valaisimia ei tarvitse pitää jatkuvasti päällä.

• Taloyhtiöiden portaikot.
• Käytävät ja aulat.
• Yhteispihat.
• Autotallit.
• Kellarit ja varastot.
• WC-tilat ja kylpyhuoneet.
• Rakennusten yhteiset tilat.
• Ajastettu sisävalaistus.

Orbis PULSAMAT OB200001:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB200001.
• Malli: PULSAMAT.
• Tyyppi: elektroninen ajastin / portaikkoautomaatti.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Ajastusalue: 30 sekunnista 10 minuuttiin.
• Käynnistys: kapasitiivinen kosketusanturi.
• Uudelleenkäynnistyvä toiminta: kyllä.
• Ulkoiset painikkeet: kyllä.
• Valolliset painikkeet: enintään 6 mA / 230 V.
• Sähköasennus: 3-johtiminen.
• Kontaktityyppi: rele.
• Katkaisukyky: 6 A / 230 V AC, cos φ = 1.
• Oma kulutus: 0,7 W, noin 5,5 VA.
• Hehkulamppukuorma max: 1300 W.
• Loistelamppukuorma max: 1200 VA.
• 12 V AC halogeenikuorma max: 1000 VA.
• 230 V AC halogeenikuorma max: 1300 W.
• Energiansäästölamppukuorma max: 600 VA.
• Downlight-kuorma max: 400 VA.
• LED-kuorma max: 90 VA.
• Asennus: uppoasennus yleismalliseen mekanismirasiaan.
• Yhteensopiva rasia: 65 x 65 mm.
• Liitäntä: ruuviliittimet.
• Johdinkoko: 0,75-1,5 mm².
• Kiristysmomentti max: 0,4 Nm.
• Suojausluokka: IP20 standardin EN 60529 mukaan.
• Suojausluokka: II oikein asennettuna.
• Käyttölämpötila: -10...+50 °C.
• Kuljetus- ja varastointilämpötila: -20...+60 °C.
• Mitat: 93 x 86 x 42,5 mm.
• Nettopaino: 53 g.
• Yhteensopivuus: Simon 27 -sarja.

Ajastettu ohjaus LED- ja perinteiselle valaistukselle

Orbis PULSAMAT OB200001 yhdistää kosketusohjauksen jopa 10 minuutin ajastukseen ja mahdollisuuden lisäpainikkeiden liittämiseen. Sen 3-johtiminen asennus ja relelähtö mahdollistavat käytön LED-valaistuksen sekä eri lampputekniikoiden kanssa valmistajan määrittämien kuormien puitteissa.

Verrattuna jatkuvasti päällä olevaan valaistukseen ajastin sammuttaa piirin automaattisesti valitun ajan päätyttyä, mikä tekee siitä käytännöllisen ratkaisun portaikkojen ja muiden yhteisten tai kulkualueiden automatisointiin.

Tärkeää: PULSAMATin asennuksen saa suorittaa vain pätevä henkilö Orbisin kytkentäkaavion mukaisesti. Valmistaja suosittelee välttämään asennusta erityisen voimakkaiden sähkömagneettisten kenttien lähteiden läheisyyteen ja noudattamaan aina kullekin valaistustyypille ilmoitettuja enimmäiskuormia.
