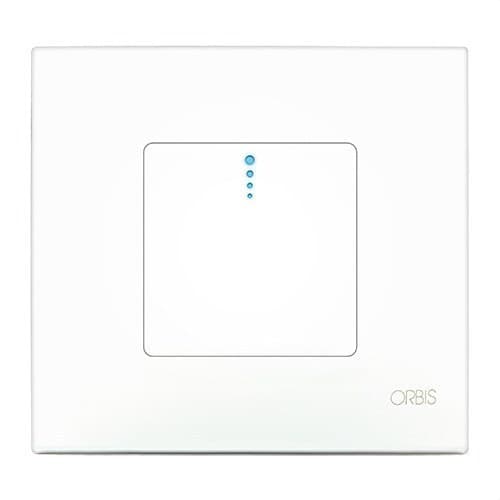

30 sekunnin - 10 minuutin pulssivalokytkin

Orbis PULSALUZ, viitenumero OB200000, on elektroninen ajastin, joka automatisoi valaistuspiirien kytkemisen päälle määrätyksi ajaksi. Se asennetaan uppoasennuksena yleismalliseen mekanismirasiaan, toimii 230 V jännitteellä ja mahdollistaa ajastuksen säätämisen 30 sekunnista 10 minuuttiin. Se soveltuu erityisen hyvin portaisiin, käytäviin, eteisiin, autotalleihin, kellareihin, varastoihin, WC-tiloihin ja muihin kulkualueisiin.

Käynnistys tapahtuu etuosaan integroidulla kapasitiivisella kosketusanturilla, joten riittää, että siihen kosketaan ilman painamista. Lisäksi siihen voidaan liittää ulkoisia lisäpainikkeita, ja siinä on uudelleenlaukaistava toiminto: jos sitä painetaan uudelleen aktiivisen ajastuksen aikana, uusi täysi jakso alkaa alusta.

Säädettävä ajastus 30 sekunnista 10 minuuttiin

PULSALUZ mahdollistaa valaistuksen toiminta-ajan säätämisen noin 30 sekunnista 10 minuuttiin. Säätövalitsin on piilotettu ulkokehyksen taakse, mikä auttaa estämään tahattomat muutokset tai luvattoman manipuloinnin asetuksen jälkeen.

Tämä säätö mahdollistaa toiminnan mukauttamisen eri tiloihin. Lyhyemmät ajat sopivat nopeasti läpikuljettaviin tiloihin, kun taas pidemmät ajat mahdollistavat valaistuksen pitämisen päällä pidempään portaikoissa, autotalleissa, WC-tiloissa tai yhteisissä tiloissa.

Integroitu kapasitiivinen kosketusanturi

Yksi Orbis PULSALUZin tärkeimmistä ominaisuuksista on kapasitiivinen ohjaus. Käyttäjän tarvitsee vain koskettaa etupintaa ajastuksen käynnistämiseksi ilman mekaanisen painikkeen käyttöä.

Etupaneelissa on myös merkkivalo-LED, joka helpottaa mekanismin tunnistamista.

Uudelleenlaukaistava toiminta

Ajastin on uudelleenlaukaistava käytön aikana. Aina kun anturia kosketetaan uudelleen tai ulkoista painiketta painetaan valaistuksen ollessa päällä, ajastus alkaa uudelleen alusta.

Tämä toiminto on erityisen hyödyllinen portaikoissa ja yhteisissä tiloissa, sillä eri käyttäjät voivat automaattisesti pidentää valaistuksen paloaikaa käyttäessään tilaa.

Yhteensopiva ulkoisten painikkeiden kanssa

Integroitu kosketusanturi lisäksi PULSALUZ tukee lisäulkoisia painikkeita. Näin samaa piiriä voidaan ohjata useista pisteistä portaikossa, käytävässä tai yhteisessä tilassa.

Orbis ilmoittaa yhteensopivuuden valaistujen painikkeiden kanssa, joiden virta on enintään 6 mA / 230 V. Jos lisäpainikkeen kosketin pidetään suljettuna kytkimellä, laite voi pysyä jatkuvasti päällä niin kauan kuin kyseinen kosketin pysyy suljettuna.

2-johtiminen asennus

Orbis PULSALUZ käyttää elektronista 2-johtimista asennusta, mikä on erityisen hyödyllistä tietyissä saneerauksissa ja ajastettujen mekanismien vaihdoissa, joissa mekanismirasiassa ei ole nollajohdinta.

Asennus tehdään uppoasennuksena 65 x 65 mm:n yleismalliseen mekanismirasiaan. Sähköliitäntä tehdään ruuviliittimillä johtimille, joiden poikkipinta-ala on 0,75–1,5 mm².

Suunniteltu hehku- ja halogeenilampuille

Viite OB200000 on suunniteltu erityisesti hehku- ja halogeenivalaistuksen kuormille. Valmistaja määrittää seuraavat suositellut kuormitusalueet:

• Hehkulamput: 25–500 W.
• 12 V AC pienjännitehalogeenilamput: 50–300 VA.
• 230 V AC halogeenilamput: 18–500 W.

Tärkeää: Orbis ilmoittaa nimenomaisesti, että PULSALUZ ei sovellu elektronisille kuormille. Sitä ei saa käyttää loistelamppujen, energiansäästölamppujen, elektronisten downlight-valaisimien eikä LED-valaistuksen kanssa. Tämän tyyppisille kuormille on valittava Orbis-ajastimet, jotka ovat nimenomaan yhteensopivia.

Suojaus nopealla sulakkeella

Ajastimessa on sisäinen, vaihtamaton 3,15 A:n nopea F-tyypin sulake. Kytkentäelementti on puolijohdetyyppinen, ja se soveltuu laitteen elektroniseen toimintaan valmistajan määrittämillä kuormilla.

Alhainen oma kulutus

PULSALUZin oma kulutus on noin 0,7 W, mikä vastaa 5,3 VA:ta. Koska kyseessä on pysyvästi piirissä asennettu ajastin, tämä alhainen kulutus vähentää ohjausjärjestelmän ylläpitoon tarvittavaa energiaa.

Uppoasennukseen suunniteltu rakenne

Mekanismin ulkomitat ovat noin 93 x 86 x 42,5 mm ja nettopaino 48 g. Se on suunniteltu asennettavaksi yleismalliseen rasiaan, ja sen rakenne mahdollistaa ajastusjärjestelmän integroinnin suoraan valaistuksen ohjauspisteeseen.

Orbisin tekninen tietolehti ilmoittaa lisäksi yhteensopivuuden Simonin 27-sarjan mekanismien kanssa, mikä helpottaa sen integrointia tiettyihin olemassa oleviin asennuksiin.

IP20-suojaus sisätiloihin

PULSALUZilla on EN 60529 -standardin mukainen IP20-suojausluokka ja oikein asennettuna suojausluokka II. Se on tarkoitettu sisäasennuksiin, jotka on suojattu suoralta kosteudelta.

Sen käyttölämpötila-alue on -10...+50 °C, ja kuljetus- ja varastointilämpötila-alue on -20...+60 °C.

Orbis PULSALUZin käyttökohteet

PULSALUZ on suunniteltu ensisijaisesti asennuksiin, joissa valaistuksen tarvitsee olla päällä vain rajoitetun ajan. Tyypillisiä käyttökohteita ovat:

• Taloyhtiöiden portaikot.
• Käytävät ja eteiset.
• Yhteispihat.
• Autotallit.
• Kellarit ja varastot.
• Kylpyhuoneet ja WC-tilat.
• Rakennusten yhteiset tilat.
• Kulkualueet, joissa on yhteensopiva hehku- tai halogeenivalaistus.

Orbis PULSALUZ OB200000:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB200000.
• Malli: PULSALUZ.
• Tyyppi: elektroninen ajastin / portaikkoautomaatti.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Ajastus: 30 sekunnista 10 minuuttiin.
• Käynnistys: kapasitiivinen kosketusanturi.
• Ulkoiset painikkeet: kyllä.
• Valaistut painikkeet: yhteensopivat enintään 6 mA / 230 V.
• Uudelleenlaukaistava toiminta: kyllä.
• Sähköasennus: 2-johtiminen.
• Asennus: uppoasennus yleismalliseen mekanismirasiaan.
• Suositeltu rasia: yleismallinen 65 x 65 mm.
• Kontaktityyppi: puolijohde.
• Sisäinen suojaus: vaihtamaton 3,15 A:n nopea F-sulake.
• Oma kulutus: 0,7 W (5,3 VA).
• Hehkulamppukuorma: 25–500 W.
• 12 V AC halogeenikuorma: 50–300 VA.
• 230 V AC halogeenikuorma: 18–500 W.
• Yhteensopivuus loistelamppujen kanssa: ei.
• Yhteensopivuus energiansäästölamppujen kanssa: ei.
• Yhteensopivuus elektronisten downlightien kanssa: ei.
• Yhteensopivuus LEDin kanssa: ei.
• Merkkivalo-LED: kyllä.
• Suojausluokka: IP20.
• Suojausluokka: II oikein asennettuna.
• Käyttölämpötila: -10...+50 °C.
• Kuljetus- ja varastointilämpötila: -20...+60 °C.
• Johdinpoikkipinta: 0,75–1,5 mm².
• Kiristysmomentti: 0,4 Nm.
• Mitat: 93 x 86 x 42,5 mm.
• Nettopaino: 48 g.
• Yhteensopivuus: Simonin 27-sarja.

Yksinkertainen ajastus yhdellä kosketuksella

Orbis PULSALUZ OB200000 yhdistää painikkeen ja ajastimen yhteen mekanismiin, jolloin valaistusta voidaan ohjata yksinkertaisesti koskettamalla etuanturia. 30 sekunnista 10 minuuttiin säädettävä ajastus ja mahdollisuus lisätä ulkoisia painikkeita tekevät siitä käytännöllisen ratkaisun valaistuspiirien automatisointiin kulkualueilla.

Sen 2-johtiminen asennus helpottaa tiettyjä vaihtoja ja saneerauksia, ja piilotetut säädöt auttavat säilyttämään valitun asetuksen asennuksen jälkeen.

Tärkeää: PULSALUZ on suunniteltu yksinomaan Orbisin määrittämille hehku- ja halogeenikuormille. Se ei ole yhteensopiva LED-valaistuksen eikä muiden elektronisten kuormien kanssa. Myöskään useita PULSALUZ-mekanismeja ei saa kytkeä ohjaamaan samaa kuormaa.
