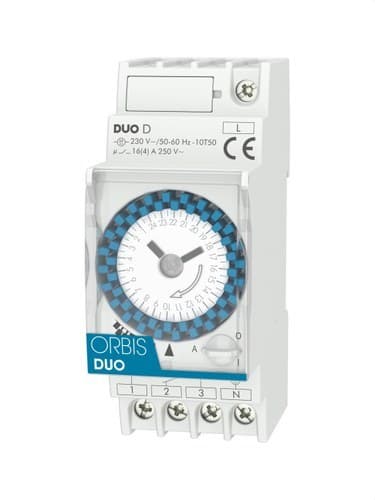

Analoginen aikakytkin 2 MOD.DUO D 230V

Orbisin analoginen aikakytkin DUO D, viitenumero OB291032, on modulaarinen sähkömekaaninen ajastin, joka on suunniteltu sähköpiirien päivittäisen päälle- ja poiskytkennän automatisointiin. Se toimii 230 V jännitteellä, siinä on 24 tunnin etukiekko, ohjelmoinnin vähimmäisväli on 30 minuuttia ja siinä on vaihtokosketin 16(4) A / 250 V AC.

Sen 2 moduulin rakenne mahdollistaa asennuksen suoraan 35 mm DIN-kiskoon sähkötaulussa. Ohjelmointi tehdään helposti etukiekon ohjelmointitappien avulla, ja käsivalitsin mahdollistaa automaattisen toiminnan, jatkuvan päälle-tilan ja jatkuvan pois-tilan valinnan. Viitenumero OB291032 vastaa nimenomaan päivittäistä mallia ilman käyntivarausta.

Päivittäinen ohjelmointi 24 tunnin kiekolla

Orbis DUO D käyttää 24 tunnin etukiekkoa piirin kytkentä- ja katkaisujaksojen määrittämiseen. Asetettu ohjelma toistuu automaattisesti joka päivä, joten se soveltuu erityisen hyvin asennuksiin, joissa tarvitaan samanlainen aikataulu koko viikon ajan.

Kiekossa on 48 ohjelmointitappia. Jokainen vastaa 30 minuutin jaksoa, mikä mahdollistaa erilaisten käyttöaikojen määrittämisen päivän aikana ilman digitaalisia näyttöjä, sovelluksia tai ulkoisia laitteita.

30 minuutin vähimmäiskytkentäaika

Ohjelmoitava vähimmäiskesto on 30 minuuttia. Tämä tarkkuus soveltuu hyvin valaistuksen, lämmityksen, pumppujen, suodattimien, kastelujärjestelmien ja muiden laitteiden ohjaukseen, joiden on toimittava suhteellisen pitkiä jaksoja.

Orbis ilmoittaa päiväkiekolle noin ±5 minuutin kytkentätarkkuuden.

Helppolukuinen etukiekko

DUO-sarja tunnetaan etukiekosta, joka helpottaa ajan ja ohjelmoitujen jaksojen visuaalista tarkistamista laitteen ollessa asennettuna keskukseen.

Ohjelmointi tehdään siirtämällä ohjelmointitapit kytkentä- ja katkaisujaksojen mukaisiin asentoihin, mikä tarjoaa intuitiivisen järjestelmän erityisesti käyttäjille, jotka suosivat analogista säätöä.

Kolmiasentoinen käsivalitsin

Etupaneelissa on käsivalitsin, jolla piirin tila voidaan muuttaa ilman ohjelmoinnin muuttamista:

• I - Jatkuvasti päällä: pitää piirin kytkettynä ohjelmoinnista riippumatta.
• 0 - Jatkuvasti pois: pitää piirin katkaistuna.
• A - Automaattinen: lähtö seuraa kiekkoon asetettuja aikatauluja.

Nämä asennot ovat hyödyllisiä huoltotöissä, lomajaksoilla, toimintatesteissä tai tilanteissa, joissa automaattinen ohjelma on tilapäisesti ohitettava.

Versio ilman käyntivarausta

Viitenumero OB291032 vastaa DUO D -mallia, eli päivittäistä versiota ilman akkua tai käyntivarausta. Kun sähkösyöttö katkeaa, mekanismi pysähtyy, kunnes virransyöttö palautuu.

Ohjelmointitapit säilyttävät asetetun ohjelman mekaanisesti, mutta sähkökatkon jälkeen nykyinen aika voi olla tarpeen säätää uudelleen.

Vaihtokosketin 16(4) A

DUO D:ssä on vaihtokosketin, jonka kuormituskyky on 16(4) A / 250 V AC. Tämän rakenteen ansiosta voidaan käyttää sekä normaalisti avointa että normaalisti suljettua kosketinta piirin tarpeiden mukaan.

Liitettävä enimmäisteho riippuu kuorman luonteesta, joten Orbisin määrittämiä rajoja on noudatettava kullekin vastaanotintyypille.

Sopii erilaisiin valaistustekniikoihin

• Hehkulamput: enintään 3000 W.
• Loistelamput: enintään 1200 VA.
• 12 V AC pienjännitehalogeenit: enintään 2000 VA.
• 230 V AC halogeenit: enintään 3000 W.
• Energiaa säästävät lamput: enintään 900 VA.
• LED-valaistus: enintään 200 VA.

Suurella käynnistysvirralla varustetuissa laitteissa on erityisesti varmistettava, että todellinen kuorma pysyy valmistajan määrittämien arvojen sisällä.

2 DIN-moduulin modulaarinen muoto

Aikakytkin vie 2 DIN-moduulia, mikä vastaa 35 mm leveyttä, ja se asennetaan 35 mm DIN-kiskoon. Sen ulkomitat ovat noin 35 x 88 x 65 mm, mikä helpottaa sen sijoittamista yhdessä suojalaitteiden ja muiden keskuksen ohjauselementtien kanssa.

Liitäntä tehdään liittimillä, jotka on tarkoitettu enintään 4 mm² johtimille.

Pieni oma kulutus

DUO:n oma kulutus on enintään 0,5 W. Sen käyntitarkkuus on jopa ±1 sekunti päivässä 23 °C:n viitelämpötilassa.

IP20-suojaus sähkötauluihin

Orbis DUO D:llä on IP20-suojausluokka standardin EN 60529 mukaan ja suojausluokka II oikeissa asennusolosuhteissa. Se on suunniteltu asennettavaksi sähkötaulujen sisään tai asianmukaisiin koteloihin, jotka suojaavat liittimet ja jännitteiset osat.

Sen käyttölämpötila-alue on -10...+45 °C.

Orbis DUO D:n käyttökohteet

Päivittäinen ohjelmointi ja vaihtokosketin mahdollistavat OB291032-mallin käytön monissa asennuksissa, joissa laitteiden on toimittava ennalta määritettyjen aikataulujen mukaan:

• Uima-altaiden suodatusjärjestelmät.
• Sisä- ja ulkovalaistus.
• Näyteikkunat ja valomainokset.
• Lämmitysjärjestelmät.
• Vesipumput.
• Kastelujärjestelmät.
• Kotien ja taloyhtiöiden laitteet.
• Toimistot ja liiketilat.
• Julkiset rakennukset.
• Yhteensopivat maatalous- ja teollisuussovellukset.

Orbis DUO D OB291032:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB291032.
• Malli: DUO D.
• Tyyppi: analoginen sähkömekaaninen aikakytkin.
• Ohjelmointi: päivittäinen.
• Kiekko: 24 tuntia.
• Ohjelmointitappien määrä: 48.
• Vähimmäiskytkentäaika: 30 minuuttia.
• Kytkentätarkkuus: ±5 minuuttia.
• Syöttöjännite: 230 V AC.
• Taajuus: 50-60 Hz.
• Käyntivaraus: ei.
• Akku: ei.
• Kosketintyyppi: vaihtokosketin.
• Kytkentäkyky: 16(4) A / 250 V AC.
• Käsiohjaus: jatkuvasti päällä / jatkuvasti pois / automaattinen.
• Käyntitarkkuus: ≤ ±1 s/päivä 23 °C:ssa.
• Oma kulutus: ≤0,5 W.
• Hehkulamppukuorma: 3000 W.
• Loistelamppukuorma: 1200 VA.
• 12 V AC halogeenikuorma: 2000 VA.
• 230 V AC halogeenikuorma: 3000 W.
• Pienkulutuskuorma: 900 VA.
• LED-kuorma: 200 VA.
• Asennus: 35 mm DIN-kisko.
• Moduulien määrä: 2.
• Leveys: 35 mm.
• Mittojen arvio: 35 x 88 x 65 mm.
• Johdinalan enimmäiskoko: 4 mm².
• Suojausluokka: IP20 standardin EN 60529 mukaan.
• Suojausluokka: Luokka II oikeissa asennusolosuhteissa.
• Nimellinen impulssijännite: 4 kV.
• Käyttölämpötila: -10...+45 °C.
• EAN: 8426709108946.

Helppo päivittäinen ohjelmointi piirien automatisointiin

Orbis DUO D OB291032 tarjoaa yksinkertaisen ratkaisun piirien automatisointiin, kun sama aikataulu toistuu joka päivä. Etukiekko helpottaa sekä ohjelmointia että visuaalista tarkistusta, ja 30 minuutin jaksot mahdollistavat erilaisten käyttöaikojen määrittämisen päivän sisällä.

Sen 16(4) A vaihtokosketin, kolmiasentoinen käsivalitsin ja asennus vain 2 DIN-moduuliin tekevät siitä käytännöllisen ajastimen asuin-, liike- ja ammattikäyttöön.

Tärkeää: viitenumero OB291032 vastaa DUO D -versiota ilman käyntivarausta. Päivittäiseen versioon, jossa on akku ja yli 150 tunnin käyntivaraus, Orbis tarjoaa DUO QRD -mallin. Liitetyn kuorman on aina oltava valmistajan ilmoittamien rajojen sisällä.
