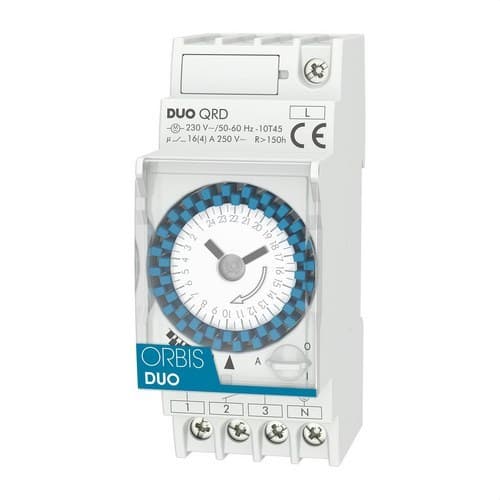

Analoginen ajastinkytkin 2 MOD.DUO QRD 230V

Orbis DUO QRD -analoginen aikakytkin, viite OB292032, on modulaarinen sähkömekaaninen ohjelmointilaite, joka on suunniteltu sähköpiirien päivittäiseen päälle- ja poiskytkennän automatisointiin. Se toimii 230 V jännitteellä, siinä on 24 tunnin etusäätötaulu ja ohjelmoinnin vähimmäisväli on 30 minuuttia. Lisäksi siinä on yli 150 tunnin käyntivara, joka pitää kellon toiminnassa sähkökatkosten aikana.

Sen 2 moduulin koko mahdollistaa suoran asennuksen 35 mm DIN-kiskoon sähkökaapin sisällä. DUO QRD:ssa on vaihtokosketin 16(4) A / 250 V AC, vaihdettava ladattava akku sekä kolmiportainen käsivalitsin, jolla voidaan valita automaattinen toiminta, jatkuva päälle tai jatkuva pois.

Päiväohjelmointi 24 tunnin taululla

Orbis DUO QRD käyttää analogista päiväohjelmointitaulua, jonka avulla asetetut toiminta-ajat on helppo nähdä. Asetettu jakso toistuu 24 tunnin välein, mikä tekee siitä erityisen käytännöllisen laitteille, joiden on toimittava joka päivä samalla aikataululla.

Taulussa on 48 vipua, joista kukin vastaa 30 minuutin aikaväliä. Näin voidaan ohjelmoida erilaisia kytkentä- ja katkaisujaksoja päivän aikana ilman näyttöjä, digitaalisia valikoita tai sovelluksia.

Vähimmäiskytkentäaika 30 minuuttia

Jokaisen ohjelmoitavan jakson vähimmäiskesto on 30 minuuttia. Ohjelmointi tehdään siirtämällä taulun vivut niille ajanjaksoille, joina piirin halutaan olevan päällä.

Tämä mekaaninen järjestelmä mahdollistaa nopean ja visuaalisen asetuksen, ja se soveltuu erityisesti valaistukseen, pumppuihin, lämmitykseen, altaiden suodatuslaitteisiin ja muihin laitteisiin, jotka eivät vaadi muutaman minuutin tai sekunnin kytkentöjä.

Yli 150 tunnin käyntivara

QRD-versiossa on ladattava akku, joka tarjoaa yli 150 tunnin käyntivaran. Sen ansiosta aikamekanismi voi jatkaa käyntiä, vaikka sähkösyöttö katkeaisi tilapäisesti.

Tämä ominaisuus estää kellon ajan välittömän katoamisen verkkokatkon aikana ja säilyttää asetetun aikajakson. Akku on vaihdettavissa Orbisin määrittämän menettelyn mukaisesti.

Kolmiportainen käsivalitsin

Etupaneelissa on käsisäädin, jolla voidaan valita suoraan yksi kolmesta toimintatilasta:

• I - Jatkuvasti päällä: pitää lähtökosketuksen kytkettynä ohjelmoinnista riippumatta.
• 0 - Jatkuvasti pois: pitää piirin katkaistuna.
• A - Automaattinen: piiri toimii taululle asetettujen aikojen mukaisesti.

Tämän toiminnon avulla ohjelma voidaan ohittaa tilapäisesti huoltotöiden, lomajaksojen, testauksen tai muiden tilanteiden aikana, joissa kuormaa on hallittava manuaalisesti.

Vaihtokosketin 16(4) A

DUO QRD:ssa on potentiaalivapaa vaihtokosketin, jonka katkaisukyky on 16(4) A / 250 V AC. Tämä mahdollistaa normaalisti avoimen ja normaalisti suljetun koskettimen käytön ohjauspiirin tarpeiden mukaan.

Maksimikapasiteetti riippuu kytketyn vastaanottimen tyypistä, joten Orbisin suosittelemia kuormia on noudatettava.

• Hehkulamput: enintään 3000 W.
• Loistelamput: enintään 1200 VA.
• 12 V AC pienjännitehalogeenit: enintään 2000 VA.
• 230 V AC halogeenit: enintään 3000 W.
• Energiaa säästävät lamput: enintään 900 VA.
• LED-valaistus: enintään 200 VA.

Kompakti 2 moduulin DIN-muoto

Ohjelmointilaite on suunniteltu asennettavaksi 35 mm symmetriselle profiilille EN 60715 -standardin mukaisesti. Se vie 2 DIN-moduulia, eli 35 mm leveyttä, mikä helpottaa sen integrointia johdonsuojakatkaisijoiden, vikavirtasuojien ja muiden sähkökaapin ohjaus- ja suojalaitteiden rinnalle.

Sen ulkomitat ovat noin 35 x 88 x 65 mm. Kytkentä tehdään liittimillä, joihin voidaan liittää enintään 4 mm² johtimet.

Helppolukuinen etutaulu

Toisin kuin muut analogiset ohjelmointilaitteet, joissa taulu on sivulla, DUO-sarja käyttää etutaulua, jonka avulla aika ja ohjelmoidut jaksot voidaan tarkistaa nopeasti myös laitteen asennuksen jälkeen.

Läpinäkyvä kansi suojaa ohjelmointiosia ja auttaa estämään vivun tahattomat muutokset normaalin käytön aikana.

Aikamekanismin tarkkuus

Orbis ilmoittaa mekanismin käyntitarkkuudeksi enintään ±1 sekunti vuorokaudessa 23 °C:n viitelämpötilassa. Päivätaulun kytkentätarkkuus on ilmoitettu noin ±5 minuutiksi.

Aikakytkimen oma kulutus on enintään 0,5 W, joten mekanismin ylläpitämiseen tarvittava energia on vähäinen.

IP20-suojaus ja luokka II

DUO QRD:n suojausluokka on IP20 standardin EN 60529 mukaisesti ja luokka II oikeissa asennusolosuhteissa. Se on tarkoitettu asennettavaksi sähkökaapin sisään siten, että liittimiin ei pääse käsiksi asennuksen päätyttyä.

Sen käyttölämpötila-alue on -10...+45 °C. Orbis suosittelee lisäksi välttämään asennusta välittömästi voimakkaasti induktiivisten kuormien, kuten kontaktorien tai muuntajien, viereen, koska ne voivat synnyttää voimakkaita sähkömagneettisia kenttiä.

Orbis DUO QRD:n käyttökohteet

Päiväohjelmoinnin ja vaihtokoskettimen ansiosta tätä aikakytkintä voidaan käyttää monien kotitalous-, kaupallisten ja ammatillisten laitteiden automatisointiin.

• Uima-altaiden suodatuslaitteet.
• Sisä- ja ulkovalaistus.
• Näyteikkunat ja valomainokset.
• Lämmitysjärjestelmät.
• Vesipumput.
• Kastelujärjestelmät.
• Sähkölaitteet kodeissa ja taloyhtiöissä.
• Yhteensopivat kaupalliset ja teolliset asennukset.

Orbis DUO QRD OB292032 tekniset tiedot

• Merkki: Orbis.
• Viite: OB292032.
• Malli: DUO QRD.
• Tyyppi: analoginen modulaarinen aikakytkin.
• Ohjelmointi: päivittäinen.
• Taulu: 24 tuntia.
• Vipujen määrä: 48.
• Vähimmäiskytkentäaika: 30 minuuttia.
• Syöttöjännite: 230 V AC.
• Taajuus: 50-60 Hz.
• Kontakti: vaihtokosketin.
• Katkaisukyky: 16(4) A / 250 V AC.
• Käyntivara: yli 150 tuntia.
• Akku: ladattava ja vaihdettava.
• Käyntitarkkuus: ≤ ±1 s/vrk 23 °C:ssa.
• Kytkentätarkkuus: noin ±5 min päivätaululla.
• Oma kulutus: ≤0,5 W.
• Käsiohjaus: jatkuvasti päällä / automaattinen / jatkuvasti pois.
• Maksimikuorma hehkulamput: 3000 W.
• Maksimikuorma loistelamput: 1200 VA.
• Maksimikuorma 12 V AC halogeenit: 2000 VA.
• Maksimikuorma 230 V AC halogeenit: 3000 W.
• Maksimikuorma pienkulutuslamput: 900 VA.
• Maksimikuorma LED: 200 VA.
• Asennus: 35 mm DIN-kisko EN 60715 -standardin mukaisesti.
• Leveys: 2 DIN-moduulia, 35 mm.
• Likimääräiset mitat: 35 x 88 x 65 mm.
• Johtimen enimmäispoikkipinta: 4 mm².
• Suojausluokka: IP20 standardin EN 60529 mukaisesti.
• Suojausluokka: luokka II oikealla asennuksella.
• Nimellinen impulssijännite: 4 kV.
• Käyttölämpötila: -10...+45 °C.

Yksinkertainen päiväohjelmointi ja kestävyys sähkökatkoja vastaan

Orbis DUO QRD OB292032 tarjoaa yksinkertaisen ratkaisun piirien automatisointiin, joissa toistuu päivittäin sama aikataulu. Etutaulu helpottaa sekä ohjelmointia että visuaalista tarkistusta, ja 30 minuutin aikavälit soveltuvat moniin kotitalous- ja ammattikäyttöihin.

Yli 150 tunnin käyntivara, vaihdettava ladattava akku, 16(4) A vaihtokosketin ja kompakti kahden DIN-moduulin koko tekevät siitä erityisen sopivan asennuksiin, joissa halutaan helposti konfiguroitava analoginen aikakytkin, joka säilyttää kellon toiminnan tilapäisten sähkökatkosten aikana.

Tärkeää: kytketyn kuorman on oltava Orbisin kullekin vastaanotintyypille asettamien rajojen mukainen. Asennus on tehtävä sähkökaapin sisällä pätevän henkilön toimesta ja valmistajan asennus- ja kytkentäohjeita noudattaen.
