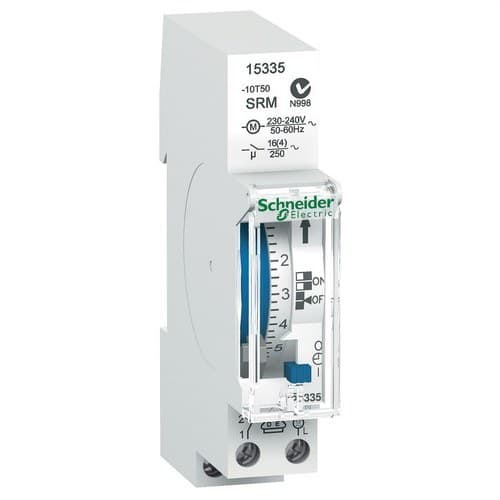

Analoginen ajastinkytkin IH 24H 1 moduulilla SRM 1C-16A

Schneider Electric Acti9 IH 15335 analoginen aikakytkin on päivittäinen sähkömekaaninen ohjelmointilaite, joka on suunniteltu kytkemään ja katkaisemaan sähköpiirejä automaattisesti käyttäjän määrittämän aikataulun mukaan. Laitteessa on 24 tunnin ohjelmointijakso, 1 lähtökanava, jopa 16 A / 250 V AC resistiivisellä kuormalla kytkentäkapasiteetti sekä vähintään 15 minuutin ohjelmointitarkkuus. Sen kompakti koko, vain 1 moduuli / 18 mm, mahdollistaa helpon asennuksen DIN-kiskoon asuin-, liike- ja pieniin tertiäärisiin sähkökeskuksiin.

Viite 15335 kuuluu Schneider Electricin Acti9 IH -sarjaan ja on SRM-versio, ilman käyntivarausta. Tämä tarkoittaa, että laitteessa ei ole akkua tai sisäistä järjestelmää, joka pitäisi kellon käynnissä sähkökatkon aikana. Sähkökatkon sattuessa nykyinen aika voi olla tarpeen asettaa uudelleen, kun syöttö palautuu.

24 tunnin päivittäinen ohjelmointi

Schneider Electric 15335 toimii 24 tunnin päivittäisellä jaksolla. Asetettu ohjelma toistuu automaattisesti joka päivä niin kauan kuin aikakytkin on jännitteellinen ja automaattitilassa.

Käyttäjä määrittää kytkentä- ja katkaisujaksot suoraan etupuolen aikalevyltä mekaanisten segmenttien avulla ilman ohjelmistoa, digitaalinäyttöä tai ulkoisia laitteita.

Tämä ratkaisu on erityisen käytännöllinen yksinkertaisissa asennuksissa, joissa kuorma halutaan aktivoida samoihin aikoihin joka päivä.

15 minuutin vähimmäisvälit

Ohjelmointikiekko on jaettu 15 minuutin segmentteihin. Jokaisen segmentin avulla voidaan määrittää, onko lähtö kyseisen jakson aikana kytkettynä vai katkaistuna.

• Kokonaisjakso: 24 tuntia.
• Ohjelmointitarkkuus: 15 minuuttia.
• Vähimmäisväli kahden toiminnon välillä: 15 minuuttia.
• Käytettävissä olevien segmenttien määrä: jopa 48 ON- ja 48 OFF-jaksoa kiekon asetuksesta riippuen.

Tämä tarkkuus sopii valaistukseen, lämmitykseen, pumppuihin, ilmanvaihtoon ja muihin kuormiin, jotka eivät vaadi minuutintarkkaa ohjelmointia.

Yksinkertainen analoginen ohjelmointi

Acti9 IH 15335:n ohjelmointi tehdään mekaanisesti etupuolen valitsimella. Toiminta-ajat määritetään siirtämällä kunkin aikajakson segmentit haluttuun asentoon.

Järjestelmä näyttää suoraan asetetun päivittäisen ohjelman, mikä helpottaa säätöä myös käyttäjille, jotka eivät tunne digitaalisia ohjelmointilaitteita.

Käsiohjaus kolmella asennolla

Automaattisen toiminnan lisäksi aikakytkimessä on etupuolen 3-asentoinen valitsin:

• 0: pysyvä katkaisu.
• Auto: toiminta asetetun aikataulun mukaan.
• I: pysyvä kytkentä.

Tämän toiminnon avulla ohjelma voidaan ohittaa tilapäisesti muuttamatta asetettuja segmenttejä, esimerkiksi jotta asennus voidaan pitää kytkettynä tai katkaistuna huoltotöiden tai yksittäisten tilanteiden aikana.

1 lähtökanava, jopa 16 A

Schneider Electric 15335:ssa on 1 lähtökanava. Schneider Electric ilmoittaa kytkentäkapasiteetiksi:

• 16 A / 250 V AC, cos φ = 1.
• 4 A / 250 V AC, cos φ = 0,6.

Sallittu virta riippuu siis kuorman tyypistä. 16 A koskee lähes resistiivistä kuormaa; induktiivisilla kuormilla kytkentäkapasiteetti on pienempi.

Sallitut tehot kuorman tyypin mukaan

Schneider Electricin virallinen dokumentaatio antaa suuntaa-antavat enimmäiskuormat eri valaistustekniikoille:

• 230 V hehkulamput: enintään 1 000 W.
• 230 V halogeenilamput: enintään 1 000 W.
• Loisteputket: enintään 700 VA.
• Kompaktit CFL-loistelamput: enintään 150 W.
• LED-lamput yli 2 W: enintään 300 W.
• LED-lamput alle 2 W: enintään 30 W.

Kun kuorma ylittää koskettimen sallitun kapasiteetin, aikakytkintä tulee käyttää oikein mitoitetun kontaktorin tai tehoreleen ohjaamiseen.

SRM-versio ilman käyntivarausta

SRM-lyhenne tarkoittaa, että kyseessä on ilman käyntivarausta oleva malli.

Tämä tarkoittaa, että:

• Siinä ei ole varaparistoa.
• Se ei pidä kelloa käynnissä sähköverkon katkoksen aikana.
• Sähkökatkon jälkeen kello voi olla asetettava uudelleen aikaan.
• Ohjelman fyysiset segmentit pysyvät paikoillaan eikä niitä tarvitse ohjelmoida uudelleen.

Schneider Electricillä on myös ARM-nimisiä versioita, joissa on käyntivaraus; viite 15335 on nimenomaan SRM-versio.

Noin ±1 sekunnin päivätarkkuus

Schneider Electric ilmoittaa tälle aikakytkimelle noin ±1 sekunnin päivätarkkuuden, joka ei kumuloidu valmistajan kuvaamissa olosuhteissa.

Tämä tarkkuus riittää päivittäisiin ohjelmointisovelluksiin, joissa pienet sekuntien heitot eivät vaikuta suunniteltuun toimintaan.

230 V AC -syöttö

Viitteitä 15331, 15335 ja 15336 koskevassa virallisessa oppaassa ilmoitetaan mallille 15335:

• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Oma kulutus: noin 0,5 W.

Pieni kulutus mahdollistaa aikamekanismin jatkuvan syöttämisen erittäin alhaisella energiankulutuksella.

4 kV:n impulssinkestävä jännite

Aikakytkimellä on 4 kV:n nimellinen impulssinkestävä jännite Schneider Electricin ilmoittamien ominaisuuksien mukaisesti.

Tämä ominaisuus kuuluu laitteen eristys- ja sähkönkestävyysominaisuuksiin sen suunnitellussa käytössä pienjännitekeskuksissa.

Asennus DIN-kiskoon

Acti9 IH 15335 on suunniteltu asennettavaksi DIN-kiskoon moduulikeskuksissa.

• Leveys: 18 mm.
• Tilantarve: 1 vakiomoduuli / 18 mm.
• 9 mm:n moduulijaot: 2.
• Korkeus: noin 90 mm.
• Syvyys: noin 66 mm.

Yhden moduulin leveys mahdollistaa aikatoiminnon lisäämisen viemättä liikaa tilaa keskuksessa.

IP20-suojaus

Aikakytkimellä on IP20-suojausluokka määritellyissä asennusolosuhteissa.

Moduulilaitteena se on asennettava keskukseen tai koteloon, joka tarjoaa ympäristön edellyttämän suojausluokan ja estää tahattoman kosketuksen jännitteisiin osiin.

Schneider Electric 15335:n käyttökohteet

24 tunnin päivittäinen jakso ja 15 minuutin ohjelmointivälit tekevät tästä aikakytkimestä sopivan moniin yksinkertaisiin automaatioihin:

• Näyteikkunavalaistus.
• Valomainokset.
• Ulkovalaistus.
• Sähkölämmitys kontaktorin kautta.
• Lämpimän veden varaajat ja akkumulaattorit asianmukaisella ohjauksella.
• Kiertovesipumput.
• Puhaltimet ja poistopuhaltimet.
• Yhteensopivat ilmastointilaitteet.
• Kastelujärjestelmät.
• Pienten liikkeiden automaatio.
• Asuinrakennusten asennukset.
• Kuormat, jotka on aktivoitava päivittäin toistuvina aikoina.

Käyttö kontaktorien kanssa suuremmille kuormille

Vaikka kosketin voi kytkeä jopa 16 A resistiivisellä kuormalla, moottoreita, suuritehoisia vastuksia, suurta käynnistysvirtaa sisältävää valaistusta tai muita vaativia kuormia sisältävissä asennuksissa voi olla suositeltavaa käyttää 15335:tä vain kontaktorin ohjauselementtinä.

Tällöin aikakytkin ohjaa kontaktorin kelaa, ja kontaktori hoitaa varsinaisen teho-kuorman kytkennän.

Schneider Electric 15335:n tekniset ominaisuudet

• Merkki: Schneider Electric.
• Viite: 15335.
• Sarja: Acti9.
• Perhe: IH.
• Tyyppi: analoginen / mekaaninen aikakytkin.
• Ohjelma: päivittäinen.
• Jakso: 24 tuntia.
• Kanavien määrä: 1.
• Vähimmäistarkkuus: 15 minuuttia.
• Vähimmäiskytkentäväli: 15 minuuttia.
• Viikko-ohjelmointi: ei.
• Vuosiohjelmointi: ei.
• Kesä-/talviajan automaattinen vaihto: ei.
• Käsikäyttö: kyllä.
• Käsivalitsin: 0 / Auto / I.
• Käyntivaraus: ei, SRM-versio.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz valmistajan erityisoppaan mukaan.
• Kulutus: noin 0,5 W.
• Kontaktivirta cos φ = 1: 16 A / 250 V AC.
• Kontaktivirta cos φ = 0,6: 4 A / 250 V AC.
• Tarkkuus: ±1 s/vrk.
• Impulssinkestävä jännite: 4 kV.
• Hehkulamppujen enimmäisteho: 1 000 W.
• Halogeenilamppujen enimmäisteho: 1 000 W.
• Loisteputket: enintään 700 VA.
• CFL: enintään 150 W.
• LED >2 W: enintään 300 W.
• LED <2 W: enintään 30 W.
• Asennus: DIN-kisko.
• Leveys: 18 mm.
• Korkeus: noin 90 mm.
• Syvyys: noin 66 mm.
• Moduulileveys: 1 moduuli / 18 mm.
• Suojausluokka: IP20.
• Väri: valkoinen RAL 9003.
• Toimintastandardi: EN 60730-1, tyyppi 1 BRTU SRM-versiolle.
• EAN: 3303430153351.

Yksinkertainen päivittäinen ohjelmointi yhdessä moduulissa

Schneider Electric Acti9 IH 15335 tarjoaa yksinkertaisen ratkaisun kuormien automatisointiin, kun ne on kytkettävä ja katkaistava joka päivä samalla aikataululla. Mekaaninen kiekko näyttää ohjelmoidut jaksot suoraan ja mahdollistaa niiden muuttamisen ilman työkaluja tai digitaalisia valikoita.

Sen 16 A:n kapasiteetti resistiivisille kuormille, 15 minuutin tarkkuus, käsivalitsin ja vain 18 mm:n DIN-muoto tekevät siitä kompaktin ratkaisun kotitalouksien ja pienten liiketilojen keskuksiin.

Tärkeää: tämä viite on SRM-versio ilman käyntivarausta. Sähkökatkon aikana kello ei jatka käyntiä, joten aika on tarkistettava ja tarvittaessa asetettava uudelleen syötön palautuessa. Induktiivisille tai suuritehoisille kuormille on noudatettava koskettimen todellista kapasiteettia ja käytettävä tarvittaessa teho-kontaktoria.
