Analoginen ajastinkytkin UNO D 230V

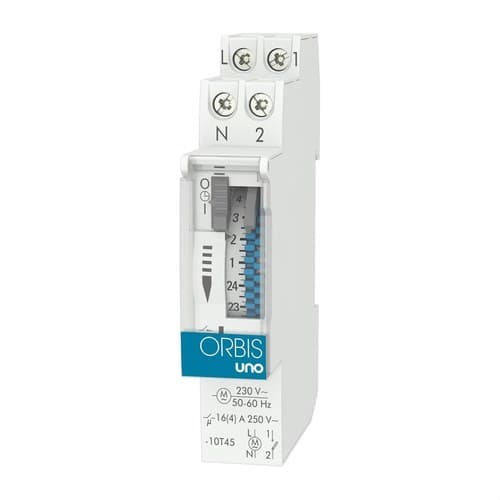

Analoginen Orbis UNO D -aikakytkin, viitenumero OB400132, on modulaarinen sähkömekaaninen ohjelmointilaite, joka on suunniteltu sähköpiirien päivittäiseen päälle- ja poiskytkennän automatisointiin. Se toimii 230 V jännitteellä, siinä on 24 tunnin kellotaulu, ohjelmoinnin vähimmäisväli on 15 minuuttia ja siinä on potentiaalivapaa kosketin, jonka kuormitettavuus on 16(4) A / 250 V AC.

Sen erityisen kompakti rakenne vie vain 1 DIN-moduulin eli 17,5 mm, mikä helpottaa asennusta ahtaisiin sähkökeskuksiin. UNO D soveltuu valaistuksen, pumppujen, ilmastoinnin, kastelun ja muiden sähkölaitteiden ohjaukseen, kun niiden on toistettava sama aikataulu joka päivä. Tämä versio toimii ilman käyntivarausta ja siinä on manuaalinen OFF-Automaattinen-ON-valitsin.

24 tunnin päivittäinen ohjelmointi

Orbis UNO D käyttää analogista 24 tunnin kellotaulua, jonka avulla ohjelmoidut kytkentä- ja katkaisujaksot näkyvät heti. Valittu ohjelma toistuu automaattisesti joka päivä.

Ohjelmointi tehdään kellotauluun integroitujen 96 tappin avulla. Jokainen tappi vastaa 15 minuuttia, mikä mahdollistaa erilaisten käyttöjaksojen asettamisen päivän aikana ilman näyttöjä, sovelluksia tai digitaalisia asetuksia.

15 minuutin vähimmäiskytkentäaika

UNO D:n ohjelmoinnin vähimmäisväli on 15 minuuttia. Tämä tarkkuus sopii moniin sovelluksiin, joissa laitteita on ohjattava automaattisesti tiettyinä aikoina.

Sitä voidaan käyttää esimerkiksi useiden päälle- ja poiskytkentöjen määrittämiseen päivän aikana valaistuksessa, pumpuissa, ilmastointilaitteissa tai muissa kuormissa, jotka ovat yhteensopivia koskettimen kapasiteetin kanssa.

Versio ilman käyntivarausta

Viitenumero OB400132 vastaa nimenomaan UNO D -versiota ilman käyntivarausta. Aikamekanismi toimii verkkosyötön tahdissa eikä sisällä akkua, joka ylläpitäisi kellotaulun etenemistä sähkökatkon aikana.

Tapit säilyttävät ohjelmoinnin fyysisesti, mutta sähkökatkon jälkeen kellotaulun nykyinen aika voi olla tarpeen säätää uudelleen.

Manuaalinen OFF-, automaatti- ja ON-valitsin

Etupaneelissa on valitsin, jonka avulla voidaan valita kolme toimintatilaa ja ohjata piiriä muuttamatta asetettua ohjelmaa:

• OFF: pitää piirin pois päältä.
• Automaattinen: kytkee lähdön päälle ja pois kellotaulun ohjelman mukaan.
• ON: pitää piirin jatkuvasti päällä.

Tämä toiminto helpottaa huoltoa, testauksia tai tilanteita, joissa aikataulu on tarpeen ohittaa tilapäisesti.

Potentiaalivapaa 16(4) A kosketin

UNO D sisältää potentiaalivapaan lähtökoskettimen, jonka nimelliskapasiteetti on 16(4) A / 250 V AC. Tämän rakenteen ansiosta aikakytkintä voidaan käyttää erilaisissa ohjaus- ja tehopiireissä, aina Orbisin määrittämien rajojen puitteissa.

Sallittu enimmäisteho riippuu kytketyn kuorman tyypistä, sillä eri valaistusteknologioilla on erilaiset käynnistysvirrat ja sähköiset ominaisuudet.

Sopii erilaisille valaistustyypeille

Orbis ilmoittaa seuraavat suositellut enimmäiskuormat UNO-aikakytkimelle:

• Hehkulamput: enintään 2500 W.
• Loistelamput: enintään 1200 VA.
• Matalajännitteiset 12 V AC halogeenilamput: enintään 2000 VA.
• 230 V AC halogeenilamput: enintään 2500 W.
• Energiaa säästävät lamput: enintään 1000 VA.
• Downlightit: enintään 900 VA.
• LED-valaistus: enintään 100 VA.

Ultrakompakti 1 DIN-moduulin koko

Yksi Orbis UNO D:n tärkeimmistä eduista on sen pieni koko. Laite vie vain 17,5 mm leveyttä, eli yhden DIN-moduulin, joten se voidaan asentaa sähkökeskuksiin, joissa käytettävissä oleva tila on rajallinen.

Sen ulkomitat ovat noin 17,5 x 90 x 66 mm, ja se on tarkoitettu asennettavaksi 35 mm DIN-kiskoon EN 60715 -standardin mukaisesti.

Lukittava läpinäkyvä kansi

Ohjelmointialue on suojattu läpinäkyvällä, sinetöitävällä kannella. Ratkaisu mahdollistaa ajan ja ohjelmoitujen jaksojen visuaalisen tarkastelun ja auttaa samalla estämään tahattomat käsittelyt tai luvattomat muutokset.

Tämä ominaisuus on erityisen hyödyllinen taloyhtiöissä, liiketiloissa, julkisissa rakennuksissa ja sähkökeskuksissa, joihin useilla käyttäjillä on pääsy.

Aikamekanismin tarkkuus

Orbis ilmoittaa toimintatarkkuudeksi noin ±1 sekunti päivässä 22 °C:n viitelämpötilassa. Mekanismin oma kulutus on noin 0,5 W.

Sähkömekaanisena järjestelmänä ohjelmointi tehdään suoraan etupuolen kellotauluun, eikä se vaadi ulkoisia laitteita tai elektronisia asetustoimenpiteitä.

IP20-suojaus ja asennus keskukseen

UNO D:n suojausluokka on IP20 standardin EN 60529 mukaisesti, ja oikein asennettuna sen suojausluokka on II. Se on suunniteltu asennettavaksi suojattujen sähkökeskusten sisään.

Sen käyttölämpötila-alue on -10...+50 °C, mikä mahdollistaa käytön monissa asuin-, liike- ja ammattiasennuksissa.

Orbis UNO D:n käyttökohteet

Päivittäisen ohjelmoinnin ja yhden moduulin koon ansiosta UNO D:tä voidaan käyttää monenlaisten sähköpiirien automatisointiin:

• Sisä- ja ulkovalaistus.
• Näyteikkunat ja valomainokset.
• Vesipumput.
• Kastelujärjestelmät.
• Uima-altaiden puhdistuslaitteet ja apulaitteet.
• Yhteensopivat ilmastointilaitteet.
• Sähkölämmitys kuormitusrajojen puitteissa.
• Asennukset kodeissa ja taloyhtiöissä.
• Liiketilat ja toimistot.
• Yhteensopivat liike- ja teollisuussovellukset.

Orbis UNO D OB400132:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB400132.
• Malli: UNO D.
• Tyyppi: sähkömekaaninen analoginen aikakytkin.
• Ohjelmointi: päivittäinen.
• Kellotaulu: 24 tuntia.
• Tappien määrä: 96.
• Vähimmäiskytkentäaika: 15 minuuttia.
• Käyntivaraus: ei.
• Syöttöjännite: 230 V AC.
• Taajuus: 50-60 Hz.
• Kontakti: potentiaalivapaa.
• Katkaisukyky: 16(4) A / 250 V AC.
• Manuaalinen valitsin: OFF / Automaattinen / ON.
• Toimintatarkkuus: ±1 s/päivä 22 °C:ssa.
• Oma kulutus: noin 0,5 W.
• Hehkulamppukuorma: enintään 2500 W.
• Loistelamppukuorma: enintään 1200 VA.
• 12 V AC halogeenikuorma: enintään 2000 VA.
• 230 V AC halogeenikuorma: enintään 2500 W.
• Energiaa säästävä kuorma: enintään 1000 VA.
• Downlight-kuorma: enintään 900 VA.
• LED-kuorma: enintään 100 VA.
• Asennus: 35 mm DIN-kisko EN 60715 -standardin mukaan.
• Leveys: 1 DIN-moduuli, 17,5 mm.
• Likimääräiset mitat: 17,5 x 90 x 66 mm.
• Kansi: läpinäkyvä ja sinetöitävä.
• Suojausluokka: IP20 standardin EN 60529 mukaan.
• Suojausluokka: luokka II oikein asennettuna.
• Käyttölämpötila: -10...+50 °C.

Päivittäinen ohjelmointi vain yhdessä moduulissa

Orbis UNO D OB400132 tarjoaa kompaktin ja helpon ratkaisun piirien automatisointiin, kun samat aikataulut toistuvat päivittäin. Sen 15 minuutin jaksot mahdollistavat erilaisten käyttöaikojen tarkan määrittämisen 24 tunnin aikana.

16(4) A kosketin, kolmiasentoinen manuaalivalitsin, sinetöitävä kansi ja vain 17,5 mm leveys tekevät UNO D:stä käytännöllisen vaihtoehdon sekä uusiin keskuksiin että saneerauksiin, joissa tilaa on vähän.

Tärkeää: tämä viite vastaa UNO D -versiota ilman käyntivarausta. Jos kellon eteneminen on säilytettävä sähkökatkosten aikana, Orbis tarjoaa käyntivaralla varustetun UNO QRD -version. Asennus on tehtävä valmistajan ohjeiden mukaisesti ja ilmoitettuja enimmäiskuormia noudattaen.
