Analoginen ajastinkytkin UNO QRD 230V

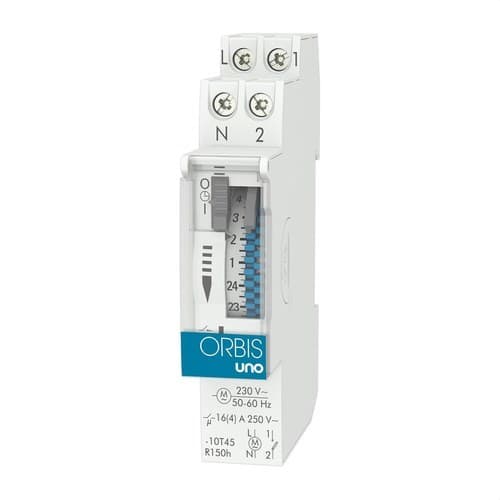

Orbis UNO QRD -analoginen aikakytkin, viite OB400232, on modulaarinen sähkömekaaninen ajastin, joka on suunniteltu sähköpiirien päivittäisen päälle- ja poiskytkennän automatisointiin. Se toimii 230 V jännitteellä, siinä on 24 tunnin kellotaulu, jonka pienin ohjelmointiväli on 15 minuuttia, ja 150 tunnin käyntivara, joka pitää kellon käynnissä sähkökatkosten aikana.

Sen kompakti rakenne vie vain 1 DIN-moduulin eli 17,5 mm, mikä helpottaa asennusta myös sähkötauluissa, joissa on vähän tilaa. Laitteessa on normaalisti avoin 16(4) A / 250 V AC -kosketin, vaihdettava NiMH-akku sekä käsivalitsin, jossa on automaattinen, pois päältä ja jatkuva päälle -asennot.

24 tunnin päivittäinen ohjelmointi

Orbis UNO QRD käyttää analogista 24 tunnin kellotaulua piirin kytkentä- ja katkaisuajankohtien määrittämiseen. Asetettu ohjelma toistuu automaattisesti joka päivä, joten se sopii erityisen hyvin kohteisiin, joissa käyttöaika on sama maanantaista sunnuntaihin.

Kellotaulussa on 96 ohjelmointitappia. Kukin vastaa 15 minuutin jaksoa, joten eri käyttöaikavälit voidaan asettaa päivän aikana ilman digitaalisia näyttöjä, sovelluksia tai sähköisiä asetuksia.

15 minuutin vähimmäiskytkentäaika

Ohjelmoidun päälle- ja poiskytkennän välinen vähimmäisaika on 15 minuuttia. Tämä tarkkuus mahdollistaa monien kotitalous-, kiinteistö- ja ammattikäyttöön tarkoitettujen laitteiden, kuten valaistuksen, lämmityksen, kastelun, pumppauksen tai apujärjestelmien, tarkan automatisoinnin.

Orbis ilmoittaa päivittäisen kellotaulun kytkentätarkkuudeksi noin ±5 minuuttia.

150 tunnin käyntivara

UNO QRD:n ja ilman käyntivaraa olevan UNO D -mallin tärkein ero on ladattavan akun lisääminen, joka pitää kellon toiminnassa, kun sähkösyöttö katkeaa.

Orbis ilmoittaa käyntivaraksi 150 tuntia. Tämän ansiosta tilapäinen sähkökatko ei pakota säätämään ajastimen aikaa heti uudelleen, sillä kello jatkaa käyntiä niin kauan kuin akussa on riittävästi varausta.

Vaihdettava NiMH-akku

UNO QRD käyttää 1,2 V:n ladattavaa NiMH-akkua, tyyppiä V80H. Orbis ilmoittaa, että akku on vaihdettavissa, joten se voidaan uusia käyttöiän päättyessä ilman, että koko aikakytkin tarvitsee vaihtaa.

Akku latautuu laitteen ollessa kytkettynä sähköverkkoon.

Kolmiasentoinen käsivalitsin

Etupaneelissa on kytkin, jonka avulla piirin toimintaa voidaan muuttaa ilman ohjelman muuttamista. Käyttäjä voi valita kolme tilaa:

• Automaattinen: piiri noudattaa tappien avulla asetettuja aikoja.
• Pois päältä: lähtö pysyy irtikytkettynä ohjelmasta riippumatta.
• Jatkuvasti päällä: lähtö pysyy jatkuvasti kytkettynä.

Tämä toiminto on hyödyllinen huollossa, testauksessa, lomien aikana tai tilanteissa, joissa päivittäinen ohjelma halutaan tilapäisesti ohittaa.

Normaalisti avoin 16(4) A -kosketin

UNO QRD:ssa on normaalisti avoin kosketin, jonka kytkentäkyky on 16(4) A / 250 V AC. Liittimien 1 ja 2 välinen kosketin on potentiaalivapaa, mikä helpottaa sen integrointia erilaisiin ohjauspiireihin.

Sallittu enimmäiskuorma riippuu kytketyn vastaanottimen tyypistä, joten Orbisin ilmoittamia arvoja on noudatettava.

Sopii erilaisille kuormille

• Hehkulamput: enintään 2500 W.
• Loistelamput: enintään 1200 VA.
• Matalajännitteiset 12 V AC -halogeenilamput: enintään 2000 VA.
• 230 V AC -halogeenilamput: enintään 2500 W.
• Energiaa säästävät lamput: enintään 1000 VA.
• Downlight-valaisimet: enintään 900 VA.
• LED-valaistus: enintään 100 VA.

Elektronisissa kuormissa tai laitteissa, joissa on suuri käynnistysvirta, on erityisen tärkeää varmistaa, ettei valmistajan määrittelemiä rajoja ylitetä.

Vain 1 DIN-moduulin leveys

Orbis UNO QRD erottuu kompaktilla koollaan. Se vie vain 17,5 mm leveyttä, eli yhden DIN-moduulin, mikä helpottaa sen asentamista olemassa oleviin sähkötauluihin, joissa tila voi olla rajallinen.

Se on suunniteltu asennettavaksi 35 mm DIN-kiskoon EN 60715 -standardin mukaisesti, ja sen ulkomitat ovat noin 17,5 x 90 x 66 mm.

Sivukellotaulu ja helppo ohjelmointi

Sivulla oleva kellotaulu mahdollistaa käyttöjaksojen suoran tarkastelun ja muuttamisen. Ohjelmointi tehdään siirtämällä tappeja niille ajanjaksoille, jolloin piirin halutaan olevan kytkettynä tai irtikytkettynä.

Analogisena järjestelmänä se ei vaadi valikoita tai ulkoisia työkaluja, mikä helpottaa sekä käyttöönottoa että myöhempiä aikamuutoksia.

Sinettövä läpinäkyvä kansi

Ohjelmointialueessa on sinetöitävä läpinäkyvä ikkuna. Ratkaisu mahdollistaa asetusten visuaalisen tarkastelun ja auttaa estämään tahattomia muutoksia tai luvattomia säätöjä.

Tämä ominaisuus on erityisen hyödyllinen taloyhtiöissä, julkisissa rakennuksissa, toimistoissa, liikkeissä ja muissa sähkötauluissa, joihin useilla henkilöillä on pääsy.

Pieni oma kulutus

Orbisin ilmoittama oma kulutus on noin 0,5 W, eli 0,6 VA. Sen kvartsikoneisto tarjoaa käyntitarkkuuden ±1 s / 24 h 23 °C:n viitelämpötilassa.

IP20-suojaus asennukseen sähkötauluun

UNO QRD:n suojausluokka on IP20 EN 60529 -standardin mukaisesti ja oikeissa asennusolosuhteissa luokka II. Se on tarkoitettu asennettavaksi sähkötaulun sisään, suojattuna vedeltä ja suoralta kosketukselta liittimiin.

Sen käyttölämpötila-alue on -10...+45 °C. Kuljetusta ja varastointia varten Orbis ilmoittaa lämpötila-alueeksi -20...+60 °C.

Orbis UNO QRD:n käyttökohteet

Päivittäinen ohjelmointi ja käyntivara mahdollistavat OB400232-mallin käytön monissa kohteissa, joissa sama aikataulu halutaan toistaa automaattisesti:

• Sisä- ja ulkovalaistus.
• Näyteikkunat ja valomainokset.
• Lämmitysjärjestelmät.
• Vesipumput.
• Kastelujärjestelmät.
• Uima-altaan puhdistuslaitteet.
• Sähkölaitteet kodeissa ja taloyhtiöissä.
• Toimistot ja liiketilat.
• Julkiset rakennukset.
• Yhteensopivat teollisuus- ja maataloussovellukset.

Orbis UNO QRD OB400232:n tekniset ominaisuudet

• Merkki: Orbis.
• Viite: OB400232.
• Malli: UNO QRD.
• Tyyppi: analoginen modulaarinen aikakytkin.
• Ohjelmointi: päivittäinen.
• Kellotaulu: 24 tuntia.
• Ohjelmointitappien määrä: 96.
• Vähimmäiskytkentäaika: 15 minuuttia.
• Kytkentätarkkuus: ±5 minuuttia.
• Syöttöjännite: 230 V AC ±10%.
• Taajuus: 50-60 Hz.
• Käyntivara: 150 tuntia.
• Akku: NiMH 1,2 V tyyppi V80H, ladattava ja vaihdettava.
• Kontaktityyppi: normaalisti avoin.
• Potentiaalivapaa kosketin: kyllä, liittimien 1-2 välillä.
• Kytkentäkyky: 16(4) A / 250 V AC.
• Käsiohjaus: automaattinen / pois päältä / jatkuvasti päällä.
• Kellon tarkkuus: ±1 s / 24 h 23 °C:ssa.
• Oma kulutus: 0,6 VA, noin 0,5 W.
• Hehkulamppukuorma enintään: 2500 W.
• Loistelamppukuorma enintään: 1200 VA.
• 12 V AC halogeenikuorma enintään: 2000 VA.
• 230 V AC halogeenikuorma enintään: 2500 W.
• Energiaa säästävä kuorma enintään: 1000 VA.
• Downlight-kuorma enintään: 900 VA.
• LED-kuorma enintään: 100 VA.
• Asennus: 35 mm DIN-kisko.
• Moduulien määrä: 1.
• Leveys: 17,5 mm.
• Likimääräiset mitat: 17,5 x 90 x 66 mm.
• Nettopaino: noin 73 g.
• Liitäntä: ruuviliittimet.
• Johtimen enimmäispoikkipinta: 4 mm².
• Kiristysmomentti enintään: 0,8 Nm.
• Sinetöitävä kansi: kyllä.
• Suojausluokka: IP20 EN 60529:n mukaan.
• Suojausluokka: luokka II oikeissa asennusolosuhteissa.
• Nimellinen impulssijännite: 4 kV.
• Käyttölämpötila: -10...+45 °C.
• Kuljetus- ja varastointilämpötila: -20...+60 °C.

Päivittäinen ohjelmointi sähkökatkosten varalta

Orbis UNO QRD OB400232 yhdistää analogisen aikakytkimen yksinkertaisuuden 150 tunnin käyntivaraan. Tämä ominaisuus pitää kellon toiminnassa tilapäisten sähkökatkosten aikana, mikä on merkittävä etu verrattuna käyntivarattomaan UNO D -malliin.

Sen 15 minuutin ohjelmointi, 16(4) A -kosketin, vaihdettava akku ja yhden DIN-moduulin koko tekevät siitä erityisen käytännöllisen ratkaisun päivittäisten piirien automatisointiin sähkötauluissa, joissa on vähän tilaa.

Tärkeää: viite OB400232 vastaa päivittäistä UNO QRD -mallia, jossa on käyntivara. Viikoittaista ohjelmointia varten Orbis tarjoaa UNO QRS -mallin. Asennus on tehtävä valmistajan ohjeiden mukaisesti ja ilmoitettuja enimmäiskuormia noudattaen.
