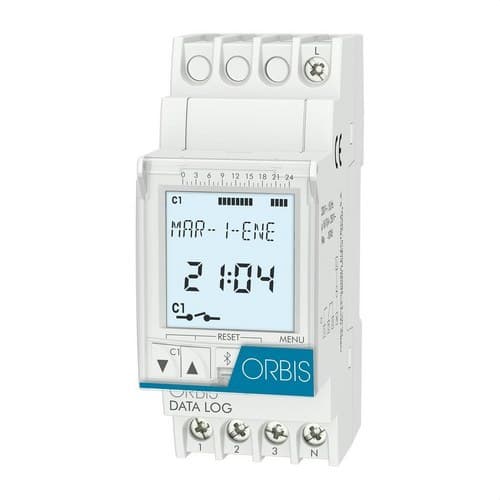

Digitaalinen ajastinkytkin DATA LOG 230V

Orbis DATA LOG, viitenumero OB174012, on 230 V:n digitaalinen aikakytkin, joka on suunniteltu sähköpiirin automaattiseen päälle- ja poiskytkentään päivittäisten tai viikoittaisten ohjelmien avulla. Siinä on 16(10) A:n vaihtokosketin, jopa 40 ohjelman kapasiteetti, taustavalaistu LCD-näyttö ja Bluetooth-yhteys, tarjoten edistyksellisen ratkaisun valaistuksen, kastelun, näyteikkunoiden, valomainosten, suihkulähteiden ja muiden sähkölaitteiden ohjaukseen.

Sen 2 moduulin modulaarinen muoto mahdollistaa asennuksen suoraan DIN-kiskoon sähkökaapin sisällä. Tavanomaisten päälle- ja poiskytkentöjen lisäksi se tukee lyhyitä impulsseja, toistuvia jaksoja, erityisiä lomajaksoja, automaattista kesä- ja talviajan vaihtoa sekä tilapäisiä tai pysyviä manuaalisia ohjauksia.

Päivittäinen ja viikoittainen ohjelmointi jopa 40 ohjelmalla

DATA LOG mahdollistaa jopa 40 ohjelman määrittämisen, jotta piirin toiminta voidaan sovittaa kunkin asennuksen todellisiin aikatauluihin. Eri ohjelma voidaan asettaa viikonpäivän mukaan tai useita päiviä voidaan ryhmitellä, kun niiden on käytettävä samoja aikoja.

Tämä joustavuus mahdollistaa asuin-, liike-, yhteisö- ja ammattiasennusten automatisoinnin, estää tarpeettomat käynnistykset ja varmistaa, että laitteet toimivat vain suunnitelluilla aikaväleillä.

Yksi 16(10) A:n vaihtokosketin

Viitenumero OB174012 vastaa yhden piirin DATA LOG -versiota. Siinä on vaihtokosketin, jonka katkaisukyky on 16(10) A / 250 V AC, mikä mahdollistaa erityyppisten kuormien suoran ohjauksen Orbisin määrittämien rajojen puitteissa.

Sovelluksiin, joissa on ohjattava kahta erillistä piiriä, Orbis tarjoaa DATA LOG 2 -version, kun taas viitenumero OB174012 on tarkoitettu nimenomaan yhden piirin ohjaukseen.

ON/OFF-ohjaukset, impulssit ja jaksot

Tavanomaisten kiinteään aikaan tehtävien ohjelmien lisäksi Orbis DATA LOG mahdollistaa erilaisten ohjaustyyppien määrittämisen tarkempiin automaatiosovelluksiin.

• Kiinteä aika ON/OFF: piirin kytkentä päälle tai pois ohjelmoituina aikoina.
• Impulssit: ohjaukset, joiden kesto on ohjelmoitavissa 1–59 sekuntia.
• Jaksot: toistuvat sekvenssit 1–59 sekunnista ja/tai 1 minuutista 23 tuntiin ja 59 minuuttiin.
• Manuaalinen ohjaus: mahdollistaa piirin tilan tilapäisen muuttamisen.
• Pysyvä ohjaus: pitää lähdön kytkettynä tai irtikytkettynä aikataulusta riippumatta.

Ohjelmointi Bluetoothin kautta

DATA LOG OB174012:n nykyinen versio sisältää vakiona Bluetooth 5 LE -yhteyden, jonka avulla ohjelmointi voidaan tehdä yhteensopivalla älypuhelimella laitteen etupaneelin ohjainten lisäksi.

Tämä yhteys helpottaa aikataulujen luomista ja muokkaamista, kun ohjelmointilaite on asennettu sähkökaapin sisään, ja mahdollistaa sen toimintojen hallinnan Orbisin yhteensopivilla ohjelmistoratkaisuilla.

Taustavalaistu LCD-näyttö

DATA LOGissa on taustavalaistu graafinen LCD-näyttö, josta voidaan tarkistaa selkeästi aika, ohjelmointi ja piirin tila. Laite näyttää lisäksi päivittäisen aikataulun, joka helpottaa määritettyjen toimintajaksojen hahmottamista.

Taustavalaistus ja kontrastin säätö helpottavat ohjelmointia ja huoltoa myös silloin, kun sähkökaappi on asennettu heikosti valaistuun tilaan.

Neljä erityisjaksoa lomia ja pyhäpäiviä varten

Ohjelmoija mahdollistaa jopa neljän vuosittaisen erityisjakson määrittämisen. Näitä jaksoja voidaan käyttää toiminnan tilapäiseen mukauttamiseen lomien, pyhäpäivien, yrityksen sulkemisten tai muiden päivien aikana, jolloin asennuksen normaali aikataulu muuttuu.

Näin viikoittaista perusohjelmointia ei tarvitse poistaa aina, kun kalenterissa on poikkeus.

Automaattinen kesä- ja talviajan vaihto

DATA LOG voi vaihtaa automaattisesti kesä- ja talviajan välillä valitun maan mukaan. Tämä toiminto voidaan myös poistaa käytöstä, kun asennuksen ominaisuudet edellyttävät kiinteän ajan säilyttämistä ympäri vuoden.

Varakäynti vaihdettavalla paristolla

Aikakytkin sisältää vaihdettavan CR2032-pariston, 3 V ja 220 mAh, joka on tarkoitettu kellon ja ohjelmien säilyttämiseen, kun verkkosyöttö katkeaa.

Orbisin nykyinen dokumentaatio ilmoittaa jopa 5 vuoden varakäynnin pariston ollessa asennettuna ja laitteen ollessa irrotettuna verkosta sekä pariston arvioidun käyttöiän olevan jopa 10 vuotta, kun aikakytkin on jatkuvasti jännitteellinen.

Jopa ilman toimivaa paristoa laitteessa on suurikapasiteettinen kondensaattori, joka voi pitää ohjelmoinnin tallennettuna noin 48 tuntia ilman syöttöä.

Käyttötuntimittari

DATA LOG sisältää kanavan käyttötuntimittarin. Tämän toiminnon avulla voidaan nähdä, kuinka kauan piiri on ollut aktiivinen, ja se voi olla erityisen hyödyllinen huoltojen suunnittelussa tai valaisimien ja muiden sähkölaitteiden käytön seurannassa.

Näppäinlukitus ja sinetöitävä kansi

Vahinkojen tai luvattomien muutosten estämiseksi ohjelmoijassa on näppäinlukitus. Siinä on myös sinetöitävä etukansi, joka rajoittaa fyysistä pääsyä ohjaimiin.

Nämä ominaisuudet ovat erityisen hyödyllisiä taloyhtiöissä, julkisissa rakennuksissa, liikkeissä, kunnallisissa kohteissa ja muissa sähkökaapeissa, joihin useilla henkilöillä on pääsy.

Kuormituskyky

DATA LOGin kosketin tarjoaa 16(10) A:n katkaisukyvyn / 250 V AC. Suositellut enimmäiskuormat riippuvat kytkettyjen vastaanottimien teknologiasta.

• Hehkulamput: jopa 3000 W.
• Loisteputket: jopa 1200 VA.
• 12 V:n pienjännitehalogeenit: jopa 2000 VA.
• 230 V:n halogeenit: jopa 3000 W.
• Pienkulutuslamput: jopa 600 VA.
• Downlightit: jopa 400 VA tavanomaisessa kokoonpanossa.
• LED-valaistus: jopa 90 VA tavanomaisessa kokoonpanossa.

Orbis ilmoittaa myös suurempia kapasiteetteja tietyille elektronisille kuormille, kun käytetään nollapisteen ylityksen tunnistavaa kytkentää. On aina tarkistettava tarkka kokoonpano ja noudatettava valmistajan ilmoittamaa enimmäistehoa.

Kompakti 2 DIN -moduulin muoto

Orbis DATA LOG on suunniteltu asennettavaksi DIN-kiskoon, ja sen leveys on vain 2 moduulia. Sen mitat ovat noin 35 x 88 x 65 mm, mikä helpottaa sen integrointia muiden ohjaus- ja suojalaitteiden rinnalle sähkökaapissa.

Liitäntä tehdään ruuviliittimillä, ja se hyväksyy jäykät tai taipuisat johtimet, joiden poikkipinta-ala on 1–6 mm². Valmistajan ilmoittama suurin kiristysmomentti on 0,8 Nm.

Orbis DATA LOG OB174012:n tekniset ominaisuudet

• Merkki: Orbis.
• Viite: OB174012.
• Malli: DATA LOG.
• Tyyppi: modulaarinen digitaalinen aikakytkin.
• Syöttö: 230 V AC ±10%.
• Taajuus: 50/60 Hz.
• Piirien määrä: 1.
• Kosketintyyppi: vaihtokosketin.
• Katkaisukyky: 16(10) A / 250 V AC.
• Ohjelmien enimmäismäärä: 40.
• Ohjelmointi: päivittäinen ja viikoittainen.
• Erityisjaksot: 4.
• Ohjaukset: ON/OFF, manuaalinen, pysyvä, impulssit ja jaksot.
• Impulssien kesto: 1–59 sekuntia.
• Jaksot: 1–59 sekuntia ja/tai 1 minuutista 23 tuntiin ja 59 minuuttiin.
• Ohjelmoinnin tarkkuus: sekunnin tarkkuudella.
• Kellon tarkkuus: ±1 s/24 h 23 °C:ssa.
• Kesä-/talviajan vaihto: automaattinen maan mukaan tai poistettavissa käytöstä.
• Käyttötuntimittari: kyllä.
• Yhteys: Bluetooth 5 LE.
• Näyttö: taustavalaistu LCD.
• Aikamuoto: 12/24 tuntia.
• Näppäinlukitus: kyllä.
• Sinetöitävä etukansi: kyllä.
• Paristo: CR2032, 3 V, 220 mAh, vaihdettava.
• Varakäynti paristolla ja ilman verkkosyöttöä: jopa 5 vuotta.
• Pariston käyttöikä verkkosyötöllä: jopa 10 vuotta.
• Ohjelmoinnin säilyminen ilman paristoa ja verkkoa: noin 48 tuntia.
• Oma kulutus 230 V:lla: noin 1 W.
• Suojausluokka: IP20.
• Suojausluokka: luokka II oikeissa asennusolosuhteissa.
• Nimellinen impulssijännite: 4 kV.
• Käyttölämpötila: -10...55 °C.
• Asennus: DIN-kisko.
• Leveys: 2 DIN-moduulia.
• Arvioidut mitat: 35 x 88 x 65 mm.
• Nettopaino: noin 95 g.
• Liitäntä: ruuviliittimet.
• Johdinpoikkipinta: 1–6 mm², jäykkä tai taipuisa.
• Suurin kiristysmomentti: 0,8 Nm.

DATA LOG -aikakytkimen käyttökohteet

Viikoittaisen ohjelmoinnin, impulssi- ja jaksotoimintojen sekä erityisjaksojen ansiosta DATA LOGia voidaan käyttää monien sähköpiirien automatisointiin.

• Taloyhtiöiden valaistus.
• Ulkovalaistus ja koristevalaistus.
• Valomainokset ja näyteikkunat.
• Katu- tai yleisvalaistus.
• Suihkulähteet ja puutarhat.
• Kastelujärjestelmät.
• Toimistojen ja liiketilojen valaistus.
• Yhteensopivien sähkölaitteiden aikaperusteinen automaatio.

Edistynyt aikavalvonta vain 2 moduulissa

Orbis DATA LOG OB174012 yhdistää 40 ohjelmaa, päivittäisen ja viikoittaisen ohjelmoinnin, impulssit, jaksot ja neljä erityisjaksoa yhteen kompaktiin ohjelmoijaan. Taustavalaistu näyttö ja Bluetooth-yhteys helpottavat sekä alkuasetuksia että myöhempiä aikataulumuutoksia.

Sen varakäynti, käyttötuntimittari, näppäinlukitus ja 16(10) A:n vaihtokosketin täydentävät monipuolisen ratkaisun kohteisiin, joissa tarvitaan tarkkaa ja helposti muokattavaa aikavalvontaa.

Tärkeää: ennen minkään laitteen kytkemistä on tarkistettava virta, teho ja kuormitustyyppi, jotta Orbisin asettamia rajoja noudatetaan. Asennus ja johdotus on tehtävä valmistajan ohjeiden ja sovellettavien sähkömääräysten mukaisesti.
