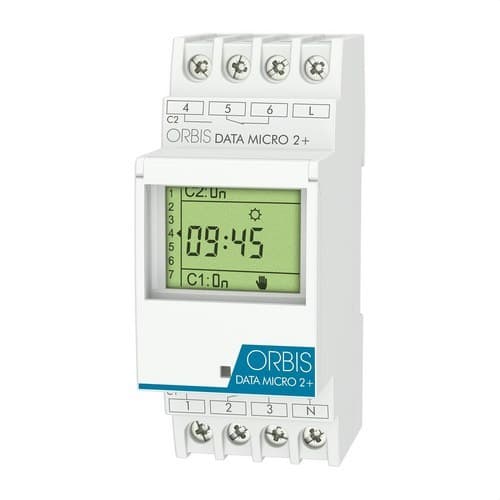

Digitaalinen ajastinkytkin DATA MICRO 2+

Orbis DATA MICRO 2+ -digitaalinen aikakytkin, viite OB171912N, on 230 V:n modulaarinen ohjelmointilaite, joka on suunniteltu automatisoimaan kaksi toisistaan riippumatonta sähköpiiriä sekunti-, päivä- tai viikkokohtaisilla ohjelmoinneilla. Laitteessa on kaksi potentiaalivapaata vaihtokosketinta, joiden kuormitettavuus on 16(10) A, enintään 32 ohjelmaa, 1–59 sekunnin impulssitoiminto sekä erityinen lomajakso jopa 99 päiväksi.

Asennus tehdään DIN-kiskoon, ja laite vie vain 2 moduulia. Ohjelmointi suoritetaan kuvakeohjatun valikon ja LCD-näytön avulla, joka näyttää tarvittavat tiedot aikataulujen määrittämiseen ja toimintatilan tarkistamiseen. Lisäksi laitteessa on litiumparistolla toteutettu käyntivara, automaattinen kesä-/talviajan vaihto sekä mahdollisuus tilapäisiin tai pysyviin manuaalisiin ohjauksiin.

Kaksi toisistaan riippumatonta piiriä

Viite OB171912N vastaa nimenomaan DATA MICRO 2+ -mallia, jossa on kaksi itsenäistä lähtöpiiriä. Kummassakin piirissä on yksi potentiaalivapaa vaihtokosketin, joten yhdellä aikakytkimellä voidaan ohjata kahta eri kuormaa tai laitetta.

Jokainen lähtö tarjoaa 16(10) A:n katkaisukyvyn 250 V AC:lla, mikä tekee siitä kompaktin ratkaisun asennuksiin, joissa kaksi piiriä on automatisoitava ilman kahta erillistä ohjelmoijaa.

Jopa 32 päivä- tai viikko-ohjelmaa

DATA MICRO 2+ mahdollistaa jopa 32 päälle- ja poiskytkentäohjelman tallentamisen. Toiminnot voidaan määrittää päivä- tai viikkokohtaisesti, jolloin kunkin asennuksen toiminta voidaan sovittaa suunniteltuihin aikatauluihin.

Tämä kapasiteetti soveltuu hyvin valaistuksen, ilmastoinnin, kastelupumppujen, sireenien, opasteiden ja muiden laitteiden automatisointiin silloin, kun niiden on käynnistyttävä tai pysähdyttävä tiettyinä hetkinä.

Ohjelmointi 1 sekunnin tarkkuudella

Ohjelmoija tarjoaa vähimmäistoiminta-ajaksi 1 sekunnin ja ohjelmointitarkkuudeksi sekunnin. Sen sisäinen kello käyttää kvartsikristallia ja sen käyntitarkkuus on ±1 sekunti vuorokaudessa 23 °C:n viitelämpötilassa.

Nämä ominaisuudet mahdollistavat DATA MICRO 2+:n käytön sekä tavanomaisissa aikatauluohjelmoinneissa että sovelluksissa, joissa tarvitaan lyhyitä ja tarkkoja toimintoja.

1–59 sekunnin impulssitoiminto

Tavanomaisten tiettyyn aikaan tapahtuvien päälle- ja poiskytkentöjen lisäksi Orbis DATA MICRO 2+ mahdollistaa 1–59 sekunnin pituiset impulssit.

Tämä toiminto on erityisen hyödyllinen esimerkiksi koulujen sireeneissä, äänimerkeissä, releiden tilapäisessä aktivoinnissa, automaatioissa ja muissa laitteissa, joiden tulee olla kytkettyinä vain muutaman sekunnin ajan.

Erityinen lomajakso jopa 99 päiväksi

DATA MICRO 2+ mahdollistaa erityisen lomajakson asettamisen jopa 99 päiväksi. Tänä aikana tavalliset ohjelmoinnit voidaan poistaa käytöstä tilapäisesti ilman, että niitä tarvitsee poistaa.

Lomajakson päätyttyä laite voi palata aiemmin määritettyyn aikatoimintaan, mikä helpottaa toimistojen, oppilaitosten, liikkeiden ja muiden sulkujaksoja sisältävien kohteiden hallintaa.

Tilapäinen tai pysyvä manuaalinen ohjaus

Lähtöjä voidaan ohjata manuaalisesti suoraan ohjelmoijasta. Orbis mahdollistaa koskettimien tilan tilapäisen muuttamisen tai pysyvän päälle-/poiskytkennän silloin, kun automaattinen ohjelmointi on tarpeen ohittaa väliaikaisesti.

Tämä helpottaa huoltoa, testauksia ja yksittäisiä tilanteita, joissa käyttäjän on hallittava piirejä suoraan.

Automaattinen kesä- ja talviajan vaihto

Aikakytkin sisältää talvi- ja kesäajan vaihdon hallinnan. Se voidaan määrittää vaihtamaan automaattisesti eurooppalaisen kalenterin mukaan, ohjelmoida yksilöllisesti tai poistaa kokonaan käytöstä.

Tämä ominaisuus estää laitteen ajan manuaalisen säätämisen kohteissa, joissa käytetään kausittaista kellonaikavaihtoa.

Käyntivara jopa 4 vuotta

Orbis DATA MICRO 2+ sisältää sisäisen litiumpariston, joka tarjoaa jopa 4 vuoden käyntivaran ilman verkkosyöttöä. Näin kello ja ohjelmoinnit voidaan säilyttää pitkien sähkökatkosten aikana tai silloin, kun laite on irrotettuna verkosta.

Virallisen teknisen tiedotteen mukaan tämän version litiumparistoa ei voi vaihtaa.

LCD-näyttö ja kuvakeohjattu ohjelmointi

Laitteessa on LCD-näyttö ja kuvakkeisiin perustuva ohjelmointijärjestelmä, joka helpottaa eri toimintojen käyttöä. Käytetty aikamuoto on 24 tuntia.

Etupaneelissa on sinetöitävä läpinäkyvä ikkuna, joka on suunniteltu vaikeuttamaan luvattomia muutoksia laitteen ohjelmoinnin jälkeen.

Potentiaalivapaat vaihtokoskettimet

DATA MICRO 2+:n kaksi piiriä käyttävät potentiaalivapaita NA/NC-vaihtokoskettimia. Tämä rakenne laajentaa integrointimahdollisuuksia ohjauspiireihin, sillä koskettimia voidaan käyttää eri kuormien kytkemiseen tai katkaisemiseen projektin tarpeiden mukaan.

Koskettimet on valmistettu AgSnO₂:sta ja niiden nimellinen kytkentäkyky on 2 x 16(10) A 250 V AC:lla.

Soveltuvuus erilaisille valaistustyypeille

Orbis ilmoittaa seuraavat suositellut enimmäiskuormat normaalisti avoimille koskettimille:

• Hehkulamput: enintään 3000 W.
• Loisteputket: enintään 1200 VA.
• Matalajännitteiset 12 V AC -halogeenit: enintään 2000 VA.
• 230 V AC -halogeenit: enintään 3000 W.
• Energiansäästölamput: enintään 600 VA.
• Downlightit: enintään 400 VA.
• LED-valaistus: enintään 90 VA.

Sallittu teho on valittava kuorman luonteen ja mahdollisten käynnistysvirtojen mukaan, erityisesti kun kytketään elektronisia laitteita tai valaistusjärjestelmiä.

Kompakti 2 DIN-moduulin rakenne

DATA MICRO 2+ asennetaan suoraan DIN-kiskoon, ja se vie 2 moduulia, joiden leveys on noin 35 mm. Ulkomitat ovat noin 35 x 88 x 65 mm.

Tämä rakenne mahdollistaa kahden aikakanavan integroinnin sähkökaappiin pienessä tilassa, mikä on erityisen käytännöllistä asennuksissa, joissa uusille laitteille on vähän tilaa.

230 V:n syöttö

Viite OB171912N vastaa versiota, joka toimii 230 V AC ±10 % -syötöllä ja jonka nimellistaajuus on 50/60 Hz. Orbis ilmoittaa oman kulutuksen olevan 7,3 VA, mikä vastaa noin 1,2 W:ia.

Orbis markkinoi myös DATA MICRO + ja DATA MICRO 2+ -versioita muille jännitteille, joten olemassa olevaa laitetta vaihdettaessa on aina tarkistettava oikea viite.

Orbis DATA MICRO 2+:n käyttökohteet

Kahden itsenäisen piirin, viikko-ohjelmoinnin ja jopa sekunnin mittaisten toimintojen yhdistelmä mahdollistaa DATA MICRO 2+:n käytön monissa koti-, liike- ja ammattikäytön sovelluksissa.

• Sisä- ja ulkovalaistuksen ohjelmointi.
• Toimistovalaistuksen aikakytkentä.
• Kasteluun tarkoitettujen sähköpumppujen automatisointi.
• Yhteensopivien ilmastointijärjestelmien ohjelmointi.
• Sireenien aktivointi kouluissa ja oppilaitoksissa.
• Opasteiden ja merkintöjen ohjaus.
• Sähkölaitteiden automatisointi julkisissa rakennuksissa.
• Piirien ohjaus teollisuusasennuksissa.

Orbis DATA MICRO 2+ OB171912N:n tekniset ominaisuudet

• Merkki: Orbis.
• Viite: OB171912N.
• Malli: DATA MICRO 2+.
• Tyyppi: modulaarinen digitaalinen aikakytkin.
• Syöttö: 230 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Piirien määrä: 2.
• Koskettimien tyyppi: 2 potentiaalivapaata NA/NC-vaihtokosketinta.
• Katkaisukyky: 2 x 16(10) A 250 V AC:lla.
• Koskettimien materiaali: AgSnO₂.
• Enimmäisohjelmien määrä: 32.
• Ohjelmointi: sekunti-, päivä- ja viikkokohtainen.
• Vähimmäistoiminta-aika: 1 sekunti.
• Ohjelmointitarkkuus: sekunnin tarkkuudella.
• Ohjelmoitavat impulssit: 1–59 sekuntia.
• Erityinen lomajakso: 1 jakso, enintään 99 päivää.
• Manuaaliset toiminnot: tilapäiset tai pysyvät.
• Kesä-/talviajan vaihto: automaattinen Eurooppaan, ohjelmoitava tai poistettavissa käytöstä.
• Näyttö: LCD.
• Aikamuoto: 24 tuntia.
• Sinetöitävä ikkuna: kyllä.
• Käyntivara: jopa 4 vuotta ilman syöttöä.
• Paristotyyppi: sisäinen, ei vaihdettava litiumparisto.
• Kellon tarkkuus: ±1 s/24 h 23 °C:ssa.
• Oma kulutus: 7,3 VA, noin 1,2 W.
• Asennus: DIN-kisko.
• Moduulien määrä: 2.
• Likimääräiset mitat: 35 x 88 x 65 mm.
• Nettopaino: 160 g.
• Liitäntä: ruuviliittimet.
• Johtimen enimmäispoikkipinta: 4 mm².
• Enimmäiskiristysmomentti: 0,8 Nm.
• Suojausluokka: IP20 standardin EN 60529 mukaan.
• Suojausluokka: Luokka II oikeissa asennusolosuhteissa.
• Nimellinen impulssijännite: 4 kV.
• Käyttölämpötila: -10...+45 °C.
• Toimintaraja: -30...+50 °C.
• Kuljetus- ja varastointilämpötila: -35...+60 °C.
• Hehkulamppukuorma enintään: 3000 W.
• Loistekuorma enintään: 1200 VA.
• 12 V AC -halogeenikuorma enintään: 2000 VA.
• 230 V AC -halogeenikuorma enintään: 3000 W.
• Energiansäästökuorma enintään: 600 VA.
• Downlight-kuorma enintään: 400 VA.
• LED-kuorma enintään: 90 VA.

Tarkka kahden piirin ohjelmointi yhdellä laitteella

Orbis DATA MICRO 2+ OB171912N mahdollistaa kahden piirin ohjelmoinnin keskittämisen kompaktilla, vain 2 DIN-moduulin laitteella. Sen 32 ohjelmaa, potentiaalivapaat koskettimet, viikko-ohjelmointi ja impulssitoiminto tuovat joustavuutta sekä yksinkertaisiin automaatioihin että lyhyitä toimintoja vaativiin sovelluksiin.

Jopa 4 vuoden käyntivara, automaattinen kesä-/talviajan vaihto ja sinetöitävä ikkuna täydentävät ratkaisun, joka on suunniteltu kohteisiin, joissa halutaan automaattinen ja vakaa toiminta ilman jatkuvaa ohjelmoijan säätämistä.

Tärkeää: kytkettyjen kuormien on noudatettava Orbisin määrittämiä rajoja kullekin tekniikalle. Asennus ja johdotus on tehtävä valmistajan kytkentäkaavion ja sovellettavan sähkömääräyksen mukaisesti.
