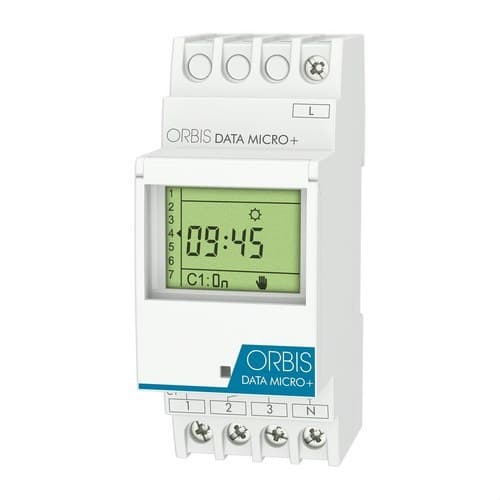

Digitaalinen ajastinkytkin DATA MICRO+

Orbis DATA MICRO+ -digitaalinen aikakytkin, viite OB172012N, on 230 V:n modulaarinen ohjelmointilaite, joka on suunniteltu automatisoimaan sähköpiiri sekunti-, päivä- tai viikko-ohjelmoinnilla. Siinä on potentiaalivapaa vaihtokosketin 16(10) A, jopa 32 ohjelmaa, 1–59 sekunnin impulssitoiminto sekä erityinen lomajakso jopa 99 päiväksi.

Asennus tehdään DIN-kiskoon, ja laite vie 2 moduulin leveyden. Ohjelmointi suoritetaan LCD-näytön ja kuvakkeilla ohjatun valikon avulla, mikä helpottaa valaistuksen, kastelupumppujen, ilmastoinnin, merkinannon ja muiden sähkölaitteiden aikataulutusta. Lisäksi siinä on jopa 4 vuoden käyntivara, automaattinen kesä-/talviajan vaihto sekä tilapäinen tai pysyvä manuaalinen ohjaus.

Päivä- ja viikko-ohjelmointi jopa 32 ohjelmalla

Orbis DATA MICRO+ mahdollistaa jopa 32 ohjelman tallentamisen, jotta kytkentä- ja katkaisuajat voidaan määrittää päivän tai viikon aikana. Näin asennuksen toiminta voidaan sovittaa eri päiviin ja aikaväleihin ilman manuaalisia toimenpiteitä.

Ohjelmoinnin vähimmäistarkkuus on 1 sekunti, mikä tarjoaa korkean tarkkuuden sovelluksiin, joissa tarvitaan lyhyitä toimintoja tai käynnistys tiettyyn aikaan.

Yksi potentiaalivapaa vaihtopiiri

Viite OB172012N vastaa DATA MICRO+ -version yhtä piiriä. Siinä on normaalisti avoin ja normaalisti suljettu potentiaalivapaa vaihtokosketin, jonka kytkentäkyky on 16(10) A / 250 V AC.

Kontakti on valmistettu AgSnO2-materiaalista ja sen avulla voidaan ohjata suoraan erilaisia kuormia Orbisin ilmoittamien enimmäistehojen puitteissa.

Ohjelmoitavat impulssit 1–59 sekuntia

Tavanomaisten tiettyyn aikaan tehtävien päälle- ja poiskytkentöjen lisäksi DATA MICRO+ mahdollistaa impulssien ohjelmoinnin 1–59 sekunnin kestolla.

Tämä toiminto laajentaa käyttömahdollisuuksia esimerkiksi sireeneissä, hälyttimissä, merkinannossa, releiden hetkellisessä ohjauksessa tai muissa laitteissa, joiden tarvitsee olla aktiivisia vain muutaman sekunnin ajan.

Lomajakso jopa 99 päivää

Ohjelmointilaitteessa on erityinen lomajakso, joka voidaan asettaa enintään 99 päiväksi. Tänä aikana normaalit ohjelmat poistuvat käytöstä ilman, että niitä tarvitsee poistaa muistista.

Tämä ominaisuus on erityisen hyödyllinen toimistoissa, liikkeissä, oppilaitoksissa ja muissa kohteissa, jotka ovat suljettuina tiettyinä ajanjaksoina.

Tilapäinen tai pysyvä manuaalinen ohjaus

Lähdön tila voidaan muuttaa manuaalisesti itse ohjelmointilaitteesta. DATA MICRO+ mahdollistaa tilapäisen päälle- tai poiskytkennän, joka muuttaa automaattista toimintaa hetkellisesti, tai pysyvän manuaalisen tilan asettamisen.

Nämä toiminnot helpottavat huoltoa, testauksia tai tilanteita, joissa ohjelmoitua aikataulua ei väliaikaisesti haluta noudattaa.

Automaattinen kesä- ja talviajan vaihto

Kello sisältää kesä- ja talviajan vaihdon hallinnan. Se voidaan asettaa vaihtamaan automaattisesti Euroopan unionin aikataulun mukaan, ohjelmoida mukautetusti tai jättää pois käytöstä.

Tämän toiminnon avulla kytkentä- ja katkaisuajat pysyvät oikein koko vuoden ajan ilman, että kelloa tarvitsee säätää käsin jokaisen vuodenaikavaihdoksen yhteydessä.

Jopa 4 vuoden käyntivara

DATA MICRO+ sisältää litiumpariston, joka tarjoaa jopa 4 vuoden käyntivaran ilman verkkosyöttöä. Näin kello ja ohjelmat voivat säilyä sähkökatkosten aikana tai silloin, kun jakokeskus on irrotettuna.

Tässä DATA MICRO+ -sukupolvessa Orbis ilmoittaa sisäisen, ei-vaihdettavan litiumpariston.

LCD-näyttö ja kuvakeohjattu ohjelmointi

Ohjelmointilaitteessa on LCD-näyttö, josta voidaan nähdä aika, päivä ja piirin toimintatila. Valikkojärjestelmä käyttää kuvakkeita käyttäjän opastamiseen asetusten määrittämisessä.

Aikamuoto on 24 tuntia, ja kellon tarkkuus on ±1 sekunti / 24 tuntia 23 °C:n viitelämpötilassa kvartsioskillaattorin ansiosta.

Sinettövä läpinäkyvä kansi

Etupuolen säätimet on suojattu sinetöitävällä läpinäkyvällä kannella. Tämän ansiosta näytön tiedot voidaan tarkistaa visuaalisesti ja samalla estää ohjelmoinnin luvattomat muutokset.

Siksi DATA MICRO+ soveltuu erityisen hyvin taloyhtiöiden, liikkeiden, toimistojen, oppilaitosten ja muiden useiden käyttäjien käytettävissä olevien kohteiden sähkökeskuksiin.

Soveltuvuus erilaisille kuormille

Normaalisti avoin kosketin sallii eri enimmäistehot kuorman tyypistä riippuen:

• Hehkulamput: jopa 3000 W.
• Loistelamput: jopa 1200 VA.
• 12 V AC:n pienjännitehalogeenit: jopa 2000 VA.
• 230 V AC:n halogeenit: jopa 3000 W.
• Energiaa säästävät lamput: jopa 600 VA.
• Downlight-valaisimet: jopa 400 VA.
• LED-valaistus: jopa 90 VA.

Korkean käynnistysvirran kuormissa on erityisesti varmistettava, ettei valmistajan ilmoittamia rajoja ylitetä.

Modulaarinen DIN-kiskomuoto

Orbis DATA MICRO+ on suunniteltu asennettavaksi DIN-kiskoon, ja se vie 2 moduulia, mikä vastaa noin 35 mm:n leveyttä. Ulkomitat ovat 35 x 88 x 65 mm ja nettopaino 135 g.

Liitäntä tehdään ruuviliittimillä, ja se hyväksyy enintään 4 mm²:n johdinpoikkipinnan. Ilmoitettu suurin kiristysmomentti on 0,8 Nm.

230 V:n syöttö

Viite OB172012N vastaa nimenomaan 230 V AC ±10 %:lla syötettävää versiota, jonka nimellistaajuus on 50/60 Hz. Oma kulutus on 7,3 VA, mikä vastaa noin 1,2 W:ia.

Orbiksella on myös muita DATA MICRO+ -viitteitä eri syöttöjännitteille, joten tuotteen koodi on tärkeä tarkistaa olemassa olevaa ohjelmointilaitetta vaihdettaessa.

IP20-suojaus sähkökeskuksiin

DATA MICRO+ -laitteella on EN 60529 -standardin mukainen IP20-suojausluokka ja oikein asennettuna suojausluokka II. Se on tarkoitettu asennettavaksi sähkökeskusten sisään, suojattuna vedeltä ja kosketukselta jännitteisiin osiin.

Sen normaali käyttölämpötila-alue on -10...+45 °C, kun taas Orbisin ilmoittama käyttöraja ulottuu -30...+50 °C:een.

Orbis DATA MICRO+ -sovellukset

Viikko-ohjelmointi, impulssitoiminto ja potentiaalivapaa kosketin mahdollistavat DATA MICRO+ -laitteen käytön lukuisissa asuin-, liike- ja ammattikohteissa:

• Sisä- ja ulkovalaistuksen ohjelmointi.
• Sähköpumput kastelujärjestelmiin.
• Ilmastoinnin käyttöajat toimistoissa.
• Oppilaitosten sireenit.
• Valomainokset ja opasteet.
• Sähkölaitteet liikkeissä ja julkisissa rakennuksissa.
• Yhteensopivien teollisuusasennusten piirien automatisointi.

Orbis DATA MICRO+ OB172012N:n tekniset ominaisuudet

• Merkki: Orbis.
• Viite: OB172012N.
• Malli: DATA MICRO+.
• Tyyppi: modulaarinen digitaalinen aikakytkin.
• Syöttö: 230 V AC ±10 %.
• Taajuus: 50/60 Hz.
• Piirien määrä: 1.
• Piiri: potentiaalivapaa.
• Kontaktityyppi: vaihtokosketin NO/NC.
• Kontaktimateriaali: AgSnO2.
• Kytkentäkyky: 16(10) A / 250 V AC.
• Ohjelmien määrä: jopa 32.
• Ohjelmointi: sekunti-, päivä- ja viikko-ohjelmointi.
• Vähimmäistoiminta-aika: 1 sekunti.
• Kytkentätarkkuus: sekunnin tarkkuudella.
• Impulssit: 1–59 sekuntia.
• Erityinen lomajakso: jopa 99 päivää.
• Manuaalinen ohjaus: tilapäinen tai pysyvä.
• Kesä-/talviajan vaihto: automaattinen EU, ohjelmoitava tai pois käytöstä.
• Näyttö: LCD.
• Aikamuoto: 24 tuntia.
• Käyntivara: jopa 4 vuotta ilman syöttöä.
• Paristo: sisäinen, ei-vaihdettava litiumparisto.
• Kellon tarkkuus: ±1 s/24 h 23 °C:ssa.
• Oma kulutus: 7,3 VA, noin 1,2 W.
• Sinettövä läpinäkyvä kansi: kyllä.
• Näppäinlukitus: ei.
• Tuntilaskuri: ei.
• Hehkulamppukuorma maks.: 3000 W.
• Loistelamppukuorma maks.: 1200 VA.
• 12 V AC halogeenikuorma maks.: 2000 VA.
• 230 V AC halogeenikuorma maks.: 3000 W.
• Pienkulutuskuorma maks.: 600 VA.
• Downlight-kuorma maks.: 400 VA.
• LED-kuorma maks.: 90 VA.
• Asennus: DIN-kisko.
• Moduulien määrä: 2.
• Mitat: 35 x 88 x 65 mm.
• Nettopaino: 135 g.
• Liitäntä: ruuviliittimet.
• Johdinalan enimmäiskoko: 4 mm².
• Suurin kiristysmomentti: 0,8 Nm.
• Suojausluokka: IP20 standardin EN 60529 mukaan.
• Suojausluokka: II oikein asennettuna.
• Nimellinen impulssijännite: 4 kV.
• Käyttölämpötila: -10...+45 °C.
• Käyttörajalämpötila: -30...+50 °C.
• Kuljetus- ja varastointilämpötila: -35...+60 °C.

Tarkka aikakontrolli kompaktissa muodossa

Orbis DATA MICRO+ OB172012N yhdistää päivä- ja viikko-ohjelmoinnin, sekunnin tarkkuudella toimivat kytkennät ja impulssitoiminnon vain 2 DIN-moduulin ohjelmointilaitteessa. Sen potentiaalivapaa vaihtokosketin helpottaa integrointia moniin ohjaus- ja automaatiopiireihin.

Jopa 4 vuoden käyntivara, lomajakso, automaattinen ajanvaihto ja sinetöitävä kansi täydentävät ratkaisun, joka sopii erityisesti kohteisiin, joissa tarvitaan luotettavaa aikavalvontaa ilman liian monimutkaista asetusten määrittämistä.

Tärkeää: viite OB172012N vastaa yhden piirin DATA MICRO+ -mallia ja 230 V:n syöttöä. Kahdelle erilliselle piirille Orbis tarjoaa DATA MICRO 2+ -mallin. Asennus on tehtävä valmistajan kytkentäkaavion mukaisesti ja kunkin kuormatyypin enimmäisarvoja noudattaen.
