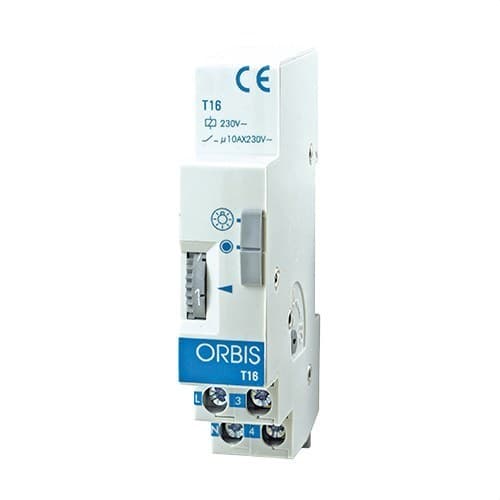

Modulaarinen kellokoneistomekanismi autotalli T-16G 230V 3–30 minuuttia

Orbis T-16G -ajastin, viitenumero OB060100, on modulaarinen portaikkoautomaatti, joka on suunniteltu erityisesti asennuksiin, joissa tarvitaan pitkiä päällekytkentäaikoja, kuten autotalleihin, pysäköintialueille, pitkiin käytäviin, kellareihin ja yhteisiin tiloihin. Se toimii 230 V jännitteellä ja mahdollistaa ajastuksen säätämisen 3–30 minuutin välille etupaneelin valitsimella.

Sen kompakti yhden DIN-moduulin koko helpottaa asennusta sähkökeskuksiin, ja uudelleenlaukaistava toiminta mahdollistaa ajastuksen käynnistämisen uudelleen uudella painalluksella ennen käynnissä olevan jakson päättymistä. Lisäksi se tukee 3- tai 4-johtimisia asennuksia sekä valaistuja painikkeita, mikä tuo joustavuutta sekä uudisrakentamiseen että saneerauksiin.

Pitkä ajastus 3–30 minuuttia

T-16G eroaa vakiomallista T-16 huomattavasti laajemman ajastusalueensa ansiosta. Päällekytkentäaika voidaan säätää 3–30 minuutin välille, mikä tekee siitä erityisen sopivan tiloihin, joissa käyttäjät tarvitsevat valaistusta pidempiä aikoja.

Orbis suosittelee tätä mallia erityisesti autotalleihin ja maanalaisiin pysäköintihalleihin, mutta sitä voidaan käyttää myös pitkillä käytävillä, varastoissa, yhteisissä tiloissa ja muissa kohteissa, joissa muutaman minuutin ajastus voi olla riittämätön.

Uudelleenlaukaistava toiminta

Ajastus on uudelleenlaukaistava. Jos päällekytkentäjakson aikana mitä tahansa järjestelmään kytketyistä painikkeista painetaan uudelleen, ajastin aloittaa uuden täyden jakson alusta.

Tämä toiminto on erityisen hyödyllinen autotalleissa tai suurissa rakennuksissa, sillä se mahdollistaa valaistusajan automaattisen pidentämisen, kun uusia käyttäjiä saapuu alueelle ilman, että piirin tarvitsee sammua ensin.

Yhteensopiva 3- ja 4-johtimisten asennusten kanssa

Orbis T-16G:tä voidaan käyttää sekä 3-johtimisissa että 4-johtimisissa sähköasennuksissa. Laitteessa on oma valitsin, jolla kytkentäkaavio voidaan sovittaa olemassa olevan asennuksen tyyppiin.

Tämä yhteensopivuus helpottaa vanhojen ajastimien vaihtoa ja mahdollistaa saman mallin käytön monenlaisissa asuin-, taloyhtiö- ja ammattikäyttöön tarkoitetuissa sähkökeskuksissa.

Yhteensopivat valaistut painikkeet

Ajastin tukee valaistuja painikkeita, joissa on neonlamput, yhteisvirran ollessa enintään 50 mA. Näin painikkeet on helppo löytää pimeissä tiloissa, kuten autotalleissa, portaikoissa tai käytävillä.

Manuaalinen valitsin: automaattinen tai jatkuva päälläolo

T-16G:n etupaneelissa on manuaalinen valitsin kahdella asennolla. Automaattitilassa valaistus kytkeytyy valituksi ajaksi aina, kun painiketta painetaan.

Jatkuvan päälläolon asento pitää piirin jatkuvasti kytkettynä ja ohittaa ajastuksen tilapäisesti. Tämä toiminto on hyödyllinen huoltotöissä, siivouksessa, korjauksissa tai muissa tilanteissa, joissa tarvitaan jatkuvaa valaistusta.

10 A:n kosketin

Orbis T-16G:n kytkentäkapasiteetti on 10 A / 230 V AC. Sallittu enimmäiskuorma riippuu kytketyn valaistustekniikan tyypistä, ja sitä on noudatettava oikean ja turvallisen toiminnan varmistamiseksi.

• Hehkulamput: enintään 2000 W.
• Loistelamput: enintään 800 VA.
• 12 V pienjännitehalogeenit: enintään 1200 VA.
• 230 V halogeenit: enintään 2000 W.
• Pienkulutuslamput: enintään 700 VA.
• LED-valaistus: enintään 100 VA.

Kompakti yhden DIN-moduulin koko

Ajastin on suunniteltu asennettavaksi 35 mm DIN-kiskoon EN 60715 -standardin mukaisesti. Se vie vain noin 17,5 mm leveyttä, mikä helpottaa asennusta ahtaissa sähkökeskuksissa.

T-16/T-16G-sarjan ulkomitat ovat noin 17,5 x 85 x 59 mm. Sen pieni koko mahdollistaa asennuksen yhdessä suojalaitteiden, kontaktorien ja muiden keskuksen ohjauskomponenttien kanssa.

Helppo asennus sähkökeskukseen

Kytkentä tehdään laitteen liittimien kautta, ja sisäinen valitsin mahdollistaa 3- tai 4-johtimisen asennuksen valinnan. Suurin sallittu johdinkoko on 4 mm².

Ajan säätö tehdään suoraan etupaneelista asteikollisella valitsimella, joten digitaalista ohjelmointia tai ulkoisia työkaluja ei tarvita.

IP20-suojaus

T-16G:n suojausluokka on IP20 standardin EN 60529 mukaisesti, ja oikein asennettuna sen suojausluokka on II. Se on tarkoitettu asennettavaksi sähkökeskuksiin, jotka on suojattu vedeltä ja suoralta kosketukselta jännitteisiin osiin.

Tälle sarjalle Orbis ilmoittaa käyttölämpötila-alueeksi -10...+50 °C.

Orbis T-16G:n käyttökohteet

Pitkän ajastusalueensa ansiosta OB060100 soveltuu erityisen hyvin piireihin, joissa valaistus halutaan pitää päällä useita minuutteja jokaisen painalluksen jälkeen.

• Taloyhtiöiden autotallit.
• Maanalaiset pysäköintihallit.
• Pitkät käytävät.
• Portaikot ja porrastasanteet.
• Kellarit ja varastotilat.
• Rakennusten yhteiset tilat.
• Koulut ja liikuntatilat.
• Julkiset rakennukset.
• Liiketilat ja toimistot.
• Yhteensopivat teollisuuskohteet.

Orbis T-16G OB060100:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB060100.
• Malli: T-16G.
• Tyyppi: portaikkoautomaatti / modulaarinen ajastin.
• Pääkäyttökohde: autotallit, pysäköintialueet ja pitkää ajastusta vaativat tilat.
• Syöttöjännite: 230 V AC.
• Taajuus: 50–60 Hz.
• Ajastusalue: 3–30 minuuttia.
• Uudelleenlaukaistava ajastus: kyllä.
• Aktivointi: ulkoisilla painikkeilla.
• Sähköasennus: 3- tai 4-johtiminen.
• Valaistut painikkeet: yhteensopivat, enintään 50 mA.
• Manuaalinen ohjaus: automaattinen / jatkuva päälläolo.
• Kytkentäkyky: 10 A / 230 V AC.
• Hehkulamppukuorma: enintään 2000 W.
• Loistelamppukuorma: enintään 800 VA.
• 12 V halogeenikuorma: enintään 1200 VA.
• 230 V halogeenikuorma: enintään 2000 W.
• Pienkulutuskuorma: enintään 700 VA.
• LED-kuorma: enintään 100 VA.
• Asennus: 35 mm DIN-kisko.
• Leveys: 1 DIN-moduuli, noin 17,5 mm.
• Likimääräiset mitat: 17,5 x 85 x 59 mm.
• Suurin johdinkoko: 4 mm².
• Suojausluokka: IP20.
• Suojausluokka: II oikein asennettuna.
• Käyttölämpötila: -10...+50 °C.
• GTIN/EAN: 8426709001179.

Ajastin erityisesti autotalleihin ja pitkäaikaisiin tiloihin

Orbis T-16G OB060100 tarjoaa yksinkertaisen ratkaisun estämään autotalleissa ja yhteisissä tiloissa olevan valaistuksen jäämisen päälle toistaiseksi. Sen jopa 30 minuutin ajastus mahdollistaa valaistuksen pitkille kulkureiteille, ja valitun ajan päätyttyä piiri katkeaa automaattisesti.

Uudelleenlaukaistava toiminta, yhteensopivuus 3- ja 4-johtimisten asennusten kanssa, jatkuvan päälläolon valitsin sekä yhden DIN-moduulin koko helpottavat sekä asennusta että päivittäistä käyttöä asuin- ja ammattikohteissa.

Tärkeää: ennen valaisimien kytkemistä on varmistettava, että kuorman tyyppi ja teho ovat Orbisin asettamien rajojen sisällä. Asennus ja kytkentä on tehtävä pätevän ammattilaisen toimesta valmistajan kaavioiden ja sovellettavan sähkömääräyksen mukaisesti.
