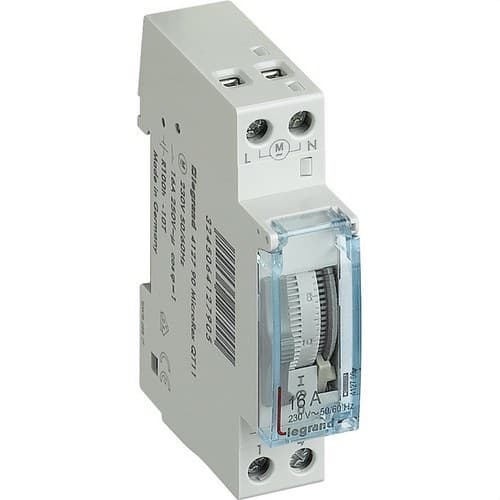

Ohjelmoitava analoginen ajastinkytkin pystysuora päivittäinen kellotaulu käyntivaralla

Legrandin ajastettava kellokytkin 412790 on modulaarinen analoginen ohjelmointilaite, joka on suunniteltu sähköpiirien kytkemiseen päälle ja pois automaattisesti päivittäisen ohjelman mukaan. Siinä on pystysuuntainen kellotaulu, 15 minuutin ohjelmointivälit, 16 ampeerin lähtö ja 100 tunnin käyntivara, joka säilyttää kellon toiminnan tilapäisten sähkökatkosten aikana.

230 voltin vaihtovirralla toimiva ja vain 1 moduulin kokoinen laite voidaan asentaa DIN-kiskoon sähkökeskuksiin ohjaamaan automaattisesti kuormia, kuten valaistusta tai lämmitystä. Sen etupuolen kolmiportaisella valitsimella voidaan valita jatkuva toiminta, automaattinen toiminta tai pois päältä.

Analoginen kellokytkin päivittäisellä ohjelmoinnilla

Viitenumero 412790 kuuluu Legrandin ohjelmoitavien kellokytkimien valikoimaan ja käyttää 24 tunnin analogista ohjelmointia.

Pystysuuntainen kellotaulu kuvaa yhden vuorokauden jakson ja on jaettu 15 minuutin segmentteihin. Näiden segmenttien avulla voidaan määrittää ajanjaksot, joiden aikana lähtö pidetään kytkettynä tai irrotettuna.

Kun ohjelmointi on tehty, jakso toistuu automaattisesti 24 tunnin välein, joten se soveltuu erityisen hyvin asennuksiin, joissa tarvitaan samat käyttöajat joka päivä.

Vähimmäisohjelmointi 15 minuuttia

Jokainen ohjelmointilaiteen segmentti vastaa 15 minuuttia, joka on myös laitteen sallima pienin kytkentäväli.

Tämä tarkkuus mahdollistaa erilaisten käyttöjaksojen määrittämisen päivän aikana ilman monimutkaisempia digitaalisia ohjelmointijärjestelmiä.

Legrand ilmoittaa tälle analogiselle kellokytkimelle kytkentätarkkuudeksi plus tai miinus 5 minuuttia.

100 tunnin käyntivara

Yksi Legrand 412790:n tärkeimmistä ominaisuuksista on sen 100 tunnin käyntivara. Laite sisältää ladattavan varaajan, joka pitää kellon toiminnassa, kun sähkösyöttö katkeaa tilapäisesti.

Näin sähkökatko ei pakota säätämään ohjelmointilaitteen aikaa välittömästi uudelleen, kunhan katkon kesto pysyy määritellyn varakapasiteetin rajoissa.

Legrand määrittelee integroidun varastoelementin ladattavaksi nikkeli-metallihydridiakuksi.

16 ampeerin lähtö

Kellokytkimessä on 1 kanava ja 1 potentiaalivapaa normaalisti avoin kosketin. Nimellinen kytkentävirta on 16 ampeeria 250 voltin vaihtovirralla kuormalle, jonka tehokerroin cos phi on 1.

Tämä kapasiteetti mahdollistaa sen käytön erilaisten yhteensopivien piirien automaatiossa, mutta kuorman tyyppi ja teho on aina tarkistettava ennen käyttöönottoa.

Automaattinen valaistuksen ja lämmityksen ohjaus

Legrand suosittelee tätä ohjelmoitavaa kellokytkintä esimerkiksi valaistuksen tai lämmityksen aikakytkentään. Sen avulla voidaan määrittää päivittäiset päälle- ja poiskytkentäajat ilman, että toimenpide täytyy tehdä käsin joka päivä.

Sitä voidaan käyttää esimerkiksi piirien ohjaukseen, joiden tulee toimia vain tiettyinä aikoina, kunhan sähköinen kuormitus ja kytketyn kuorman ominaisuudet huomioidaan.

Etupuolen ON, AUTO ja OFF -valitsin

Etupuolella on kolmiasentoinen manuaalinen valitsin, jonka avulla voidaan valita eri toimintatilat:

• ON: lähdön jatkuva manuaalinen kytkentä.
• AUTO: toiminta ohjelmointitaululle asetettujen aikojen mukaan.
• OFF: lähdön manuaalinen poiskytkentä.

Tämän toiminnon avulla ohjelmointi voidaan tarvittaessa ohittaa tilapäisesti ilman, että aiemmin asetettuja aikasegmenttejä tarvitsee muuttaa.

Manuaalinen kesä- ja talviajan vaihto

Legrand 412790 mahdollistaa manuaalisen kesä- ja talviajan vaihdon. Säätö ei tapahdu automaattisesti, joten se on tehtävä käsin tarvittaessa.

Ajan asetus tehdään myös suoraan laitteen analogisesta mekanismista.

Kvartsiohjattu kello

Kellomekanismi on kvartsiohjattu, mikä tarjoaa vakaan viitteen päivittäisen ohjelman etenemiselle.

Kvartsimekanismin ja integroidun käyntivaran yhdistelmä pitää kellon toiminnassa myös tilapäisten sähkökatkosten aikana.

230 voltin syöttö

Kellokytkin toimii 230 voltin vaihtovirralla ja hyväksyy 50 tai 60 hertsin taajuuden.

Sähkösyöttö tehdään laitteen yläosasta Legrandin ilmoittaman kytkentäkaavion mukaisesti.

Kompakti 1 moduulin koko

Legrand 412790 vie vain 1 moduulin eli 17,5 millimetrin leveyden, mikä mahdollistaa sen asentamisen sähkökeskuksiin hyvin pienellä tilankulutuksella.

Se on suunniteltu asennettavaksi DIN-kiskoon, ja se voidaan sijoittaa yhdessä johdonsuojakatkaisijoiden, vikavirtasuojien, kontaktorien ja muiden modulaaristen ohjaus- ja suojalaitteiden kanssa.

Legrand 412790:n mitat

Valmistajan ilmoittamat mitat ovat:

• Leveys: 17,5 millimetriä.
• Korkeus: 83 millimetriä.
• Syvyys: 60 millimetriä.
• Moduulien määrä: 1.

Erityisen kompakti muoto helpottaa aikakytkennän lisäämistä myös keskuksiin, joissa on rajallisesti moduulitilaa.

Liittimet enintään 4 neliömillimetrin johtimille

Kellokytkimen liittimet hyväksyvät johtimet, joiden poikkipinta-ala on 1,5–4 neliömillimetriä.

Laitteessa on lisäksi liitäntäliittimien merkinnät, jotka helpottavat tunnistamista johdotuksen ja käyttöönoton aikana.

IP20-suojaus

Viitenumerolla 412790 on IP20-suojausluokka, ja se on tarkoitettu asennettavaksi sähkökeskusten ja soveltuvien koteloiden sisään.

Sen käyttölämpötila-alue on -10...55 celsiusastetta, ja sallittu varastointilämpötila on -10...60 celsiusastetta.

Legrand 412790:n tekniset tiedot

• Merkki: Legrand.
• Viite: 412790.
• EAN: 3245064127905.
• Tuotetyyppi: analoginen ohjelmoitava kellokytkin.
• Ohjelmointityyppi: päivittäinen.
• Ohjelmointisykli: 24 tuntia.
• Kellotaulun tyyppi: pystysuuntainen.
• Kanavien määrä: 1.
• Lähtöjen määrä: 1.
• Kontaktityyppi: normaalisti avoin, potentiaalivapaa.
• Nimellinen kytkentävirta: 16 ampeeria 250 voltin vaihtovirralla.
• Vähimmäisohjelmointi: 15 minuuttia.
• Yhden segmentin kesto: 15 minuuttia.
• Kytkentätarkkuus: plus tai miinus 5 minuuttia.
• Käyntivara: 100 tuntia.
• Kellon ohjaus: кварц.
• Syöttö: 230 voltin vaihtovirta.
• Taajuus: 50–60 hertsiä.
• Manuaalinen valitsin: ON, AUTO ja OFF.
• Kesä- ja talviajan vaihto: manuaalinen.
• Asennus: DIN-kisko.
• Moduulien määrä: 1.
• Leveys: 17,5 millimetriä.
• Korkeus: 83 millimetriä.
• Syvyys: 60 millimetriä.
• Suojausluokka: IP20.
• Liittimissä sallittu poikkipinta-ala: 1,5–4 neliömillimetriä.
• Syöttösuunta: ylhäältä.
• Käyttölämpötila: -10...55 celsiusastetta.
• Varastointilämpötila: -10...60 celsiusastetta.
• Integroitu varaaja: kyllä, ladattava.
• Varaajan teknologia: nikkeli-metallihydridi.
• Väri: harmaa RAL 7035.

Päivittäinen aikakytkentä vain 1 moduulissa

Legrand 412790 -kellokytkin mahdollistaa valaistuksen, lämmityksen ja muiden yhteensopivien kuormien päivittäisen automaation yksinkertaisella analogisella ohjelmoinnilla 15 minuutin välein.

Sen 100 tunnin käyntivara, 16 ampeerin lähtö, ON–AUTO–OFF-manuaalivalitsin ja kompakti 1 moduulin koko tarjoavat käytännöllisen ratkaisun asennuksiin, joissa toistuvia käyttöaikoja on hallittava suoraan sähkökeskuksesta.
