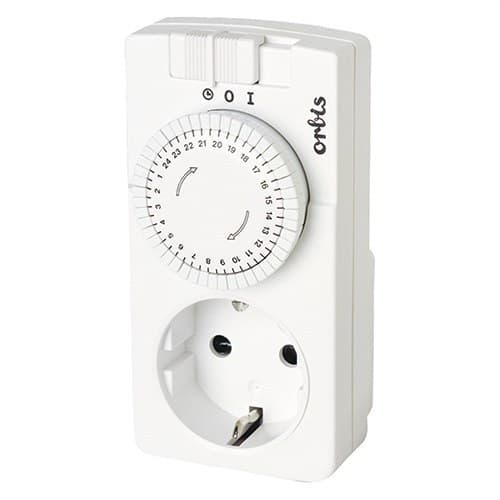

Pistokkeellinen ajastin D T-15 PÄIVITTÄINEN ILMAN VARAUSTA.230V 3500W ESF.30 MIN

Orbis DOMO D T-30 -pistokkeellinen ajastin, viitenumero OB162232, on analoginen kellokytkin, joka on suunniteltu automatisoimaan sähköverkkoon liitettyjen laitteiden päivittäinen päälle- ja poiskytkentä. Se toimii 230 V jännitteellä, siinä on 24 tunnin kellotaulu, ohjelmoinnin vähimmäisväli on 30 minuuttia ja kytkentäkapasiteetti on 16(4) A, joten se on käytännöllinen ratkaisu valaistuksen, lämmityksen, pienten kodinkoneiden ja muiden yhteensopivien laitteiden ohjaukseen.

Asennus on erityisen helppoa: riittää, että ajastin kytketään Schuko-pistorasiaan ja siihen liitetään ohjattava laite. Ohjelmointi tehdään suoraan etupuolen ohjelmointipalojen avulla, ilman näyttöä, sovelluksia tai elektronisia asetuksia. Lisäksi siinä on lapsisuojaus ja manuaalinen valitsin, jolla voi valita automaattisen toiminnan, jatkuvan päälle-tilan ja jatkuvan pois-tilan välillä.

Päivittäinen ohjelmointi 30 minuutin välein

Orbis DOMO D T-30 käyttää analogista 24 tunnin kellotaulua, joka on jaettu 48 ohjelmointipaloon. Jokainen segmentti vastaa 30 minuutin jaksoa, joten päivän aikana voidaan määrittää useita eri toiminta-aikoja.

Kun ohjelma on asetettu, se toistuu päivittäin. Tämä ominaisuus on erityisen hyödyllinen laitteille, joiden on toimittava aina samoina kellonaikoina ilman, että niitä tarvitsee kytkeä päälle ja pois käsin joka päivä.

Helppo ohjelmointi etukiekon avulla

Etukiekko on suunniteltu helpottamaan sekä ajan lukemista että kytkentäjaksojen asettamista. Ohjelma määritetään valitsemalla ne ohjelmointipalot, joiden aikana liitetyn laitteen tulee olla toiminnassa.

Ajan asetus tehdään kääntämällä kiekkoa, kunnes nykyinen aika saadaan kohdistettua ajastimen osoittimeen. Koska kyseessä on analoginen järjestelmä, se ei vaadi asetuksia valikoista eikä erityistä elektronisen ohjelmoinnin osaamista.

Manuaalinen kytkin kolmella toimintatilalla

DOMO-mallissa on manuaalinen valitsin, jonka avulla toimintaa voidaan muuttaa ilman, että tehtyä ohjelmointia tarvitsee muuttaa. Käyttäjä voi valita kolme tilaa tarpeidensa mukaan.

• Automaattinen: liitetty laite kytkeytyy päälle ja pois asetetun päivittäisen ohjelman mukaisesti.
• Jatkuvasti päällä: pitää laitteen jännitteisenä ohjelmasta riippumatta.
• Jatkuvasti pois päältä: katkaisee kuorman ilman, että ajastinta tarvitsee irrottaa pistorasiasta.

Näiden asentojen avulla ohjelmointi voidaan ohittaa tilapäisesti esimerkiksi lomien, huoltotöiden tai tilanteiden aikana, jolloin laite on pidettävä päällä tavallista pidempään.

Suora liitäntä Schuko-pistorasiaan

Orbis OB162232 on pistokkeellinen laite, joten se ei vaadi asennusta sähkökeskukseen eikä DIN-kiskoon. Siinä on Schuko-tyypin F pistotulppa ja pistorasia, joten se voidaan sijoittaa suoraan sähköpistorasian ja ohjattavan laitteen väliin.

Tämä järjestelmä helpottaa käyttöä kodeissa, toimistoissa, liikkeissä ja muissa tiloissa, joissa halutaan lisätä ajastustoiminto laitteeseen ilman olemassa olevan sähköasennuksen muuttamista.

Jopa 3500 W yhteensopivilla kuormilla

Ajastimen katkaisukyky on 16(4) A / 230 V AC. Orbis ilmoittaa DOMO-sarjalle enintään 3500 W kuorman 230 V hehku- ja halogeenilampuille.

Sallittu teho riippuu liitetyn kuorman tyypistä. Induktiiviset kuormat, moottorit, muuntajat ja tietyt valaistusjärjestelmät voivat aiheuttaa suuria käynnistysvirtoja, joten kunkin vastaanottimen ilmoitettua kapasiteettia on aina noudatettava.

• Hehkulamput: enintään 3500 W.
• 230 V halogeenilamput: enintään 3500 W.
• 12 V pienjännitehalogeenit: enintään 2250 VA.
• Katkaisukyky: 16(4) A / 230 V AC.

Integroitu lapsisuojaus

DOMO-mallin Schuko-pistorasiassa on lapsisuojaus, joka auttaa estämään tahattoman kosketuksen jännitteisiin osiin. Tämä ominaisuus on erityisen hyödyllinen kotikäytössä, kun ajastin on jatkuvasti kytkettynä helposti saavutettavaan pistorasiaan.

Ei käyntivarausta

Viite OB162232 vastaa versiota ilman käyntivarausta. Siksi kellomekanismi toimii suoraan verkkovirralla eikä siinä ole varaparistoa, joka pitäisi kellon käynnissä sähkökatkon aikana.

Ohjelmoinnin määrittävät ohjelmointipalot säilyvät fyysisesti asetettuina, mutta sähkökatkon jälkeen nykyinen aika voi olla tarpeen asettaa uudelleen kellotauluun.

Kellomekanismin tarkkuus

Orbis ilmoittaa mekanismin käyntitarkkuudeksi ±1 sekunti vuorokaudessa 22 °C:n viitelämpötilassa. Ajastimen oma kulutus on 1,6 VA.

IP20-suojaus sisäkäyttöön

DOMO D T-30:n suojausluokka on IP20 standardin EN 60529 mukaisesti, ja se on tarkoitettu sisäkäyttöön. Orbis-dokumentaation mukaan suurin käyttölämpötila on 60 °C.

Ulko-olosuhteisiin tai sateelle ja pölylle alttiisiin paikkoihin Orbis tarjoaa erillisiä DOMO Intemperie -versioita eri koteloinnilla, joten tätä tuotetta ei tule käyttää ulkokäyttöön tarkoitetun ajastimen korvaajana.

Orbis DOMO D T-30:n käyttökohteet

Päivittäisen ohjelmoinnin ja suoran Schuko-liitännän ansiosta OB162232:ta voidaan käyttää monien sähkölaiteiden automatisointiin valmistajan ilmoittamien kuormarajojen puitteissa.

• Lamppujen ohjelmoitu päälle- ja poiskytkentä.
• Läsnäolon simulointi poissaolojen tai lomien aikana.
• Pattereiden ja tiettyjen yhteensopivien lämmityslaitteiden ohjelmointi.
• Pienten kodinkoneiden ajastettu ohjaus.
• Koristevalaistuksen automatisointi.
• Sähkölaitteiden ohjaus kodeissa, toimistoissa tai liiketiloissa.
• Energiankulutuksen vähentäminen estämällä laitteita jäämästä tarpeettomasti päälle.

Orbis OB162232:n tekniset tiedot

• Merkki: Orbis.
• Viite: OB162232.
• Virallinen malli: DOMO D T-30.
• Tyyppi: pistokkeellinen analoginen kellokytkin.
• Ohjelmointi: päivittäinen.
• Kellotaulu: 24 tuntia.
• Ohjelmointipalojen määrä: 48.
• Ohjelmoinnin vähimmäisväli: 30 minuuttia.
• Käyntivaraus: ei.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Katkaisukyky: 16(4) A / 230 V AC.
• Suurin teho yhteensopivilla resistiivisillä kuormilla: enintään 3500 W.
• Hehkulamppukuorma enintään: 3500 W.
• 230 V halogeenikuorma enintään: 3500 W.
• 12 V halogeenikuorma enintään: 2250 VA.
• Oma kulutus: 1,6 VA.
• Käyntitarkkuus: ±1 s/vrk 22 °C:ssa.
• Pistotulpan ja pistorasian tyyppi: Schuko Type F.
• Lapsisuojaus: kyllä.
• Manuaalinen ohjaus: automaattinen / jatkuvasti päällä / jatkuvasti pois päältä.
• Suojausluokka: IP20.
• Ilmoitettu enimmäislämpötila: 60 °C.
• Käyttö: sisätilat.

Helppo automaatio ilman sähköasennusta

Orbis DOMO D T-30 OB162232 on erityisen käytännöllinen ratkaisu, kun halutaan lisätä ajastinohjaus sähkölaitteeseen ilman keskukseen asennettavia ajastimia tai olemassa olevan johdotuksen muuttamista. Schuko-liitäntä mahdollistaa käyttöönoton suoraan tavallisessa pistorasiassa.

Päivittäinen 30 minuutin ohjelmointi, manuaalinen toimintovalitsin ja jopa 3500 W:n kapasiteetti yhteensopivilla resistiivisillä kuormilla mahdollistavat monien arjen käyttökohteiden automatisoinnin helposti ja auttavat välttämään turhaa energiankulutusta.

Tärkeää: ennen laitteen kytkemistä on tarkistettava, että sen virta, teho ja kuormitustyyppi ovat Orbisin määrittämien rajojen sisällä. Tämä malli on tarkoitettu sisäkäyttöön eikä siinä ole käyntivarausta.
