Säädettävä ajastin 30 sekunnista 10 minuuttiin

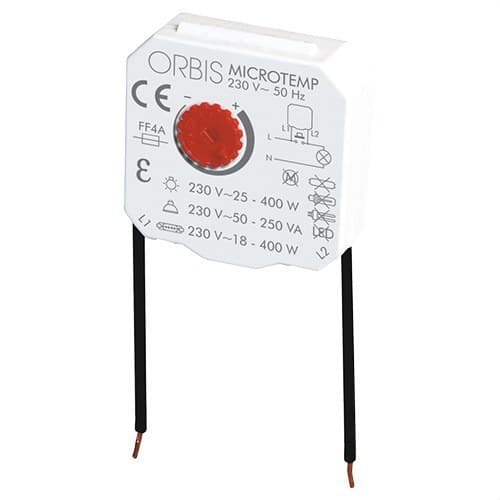

Orbis MICROTEMP -ajastin, viitenumero OB200004, on kompakti 230 V elektroninen ajastin, joka on suunniteltu valopiirien päälle- ja poiskytkennän automatisointiin säädettävällä 30 sekunnin–10 minuutin aikavälillä. Sen pieni koko mahdollistaa asennuksen piiloon painikkeen taakse, yleismalliseen mekanismirasiaan, jakorasiaan, tarkastusluukkuun tai alaslaskettuun kattoon.

MICROTEMP käyttää vain 2-johtimista kytkentää eikä tarvitse nollajohdinta asennuspisteessä. Se on yhteensopiva tavallisten painikkeiden kanssa, tukee rajattomasti lisäpainikkeita ja siinä on uudelleenkäynnistyvä ajastus, joten uusi painallus käynnissä olevan jakson aikana aloittaa valitun ajan uudelleen alusta.

Säädettävä ajastus 30 sekunnista 10 minuuttiin

Toiminta-aika säädetään laitteen etuosassa olevalla säätimellä. 30 sekunnin ja 10 minuutin välinen alue mahdollistaa valaistuksen sovittamisen portaisiin, käytäviin, taloyhtiöiden piha-alueille, saniteettitiloihin ja muihin tiloihin, joissa valon tarvitsee olla päällä vain määrätyn ajan.

Kun valittu aika on kulunut, MICROTEMP katkaisee kuorman automaattisesti. Jos painiketta painetaan uudelleen ajastimen ollessa aktiivinen, jakso alkaa alusta.

2-johtiminen asennus ilman nollaa

Yksi MICROTEMPin tärkeimmistä ominaisuuksista on kytkentä vain kahdella johtimella. Laite kytketään rinnan painikkeen kanssa, eikä se tarvitse nollaa mekanismirasiassa.

Tämä rakenne helpottaa sen lisäämistä olemassa oleviin asennuksiin, joissa paikalle tulee vain vaihe ja valaistuksen paluujohto, ilman merkittäviä muutoksia johdotukseen.

Piiloasennus mekanismirasiaan tai jakorasiaan

Ajastimen runko on noin 40 x 40 x 14 mm, joten se voidaan sijoittaa painikkeen taakse yleisrasiaan tai asentaa jakorasiaan, tarkastusluukkuun tai alaslaskettuun kattoon.

Asennuksen jälkeen MICROTEMP jää piiloon ja käyttäjä ohjaa valaistusta edelleen tavallisilla painikkeilla ilman näkyvää erikoismekanismia.

Yhteensopiva kaikkien tavallisten painikkeiden kanssa

Orbis ilmoittaa yhteensopivuuden markkinoilla olevien tavallisten painikkeiden kanssa. Lisäksi lisäpainikkeita voidaan asentaa rajattomasti, jolloin samaa piiriä voidaan ohjata useasta pisteestä portaikossa, käytävässä tai yhteistilassa.

Se tukee myös valaistuja painikkeita valmistajan määrittelemässä kokoonpanossa.

Uudelleenkäynnistyvä ajastus

Uudelleenkäynnistyvä toiminto mahdollistaa valaistusajan automaattisen pidentämisen. Kun painiketta painetaan uudelleen aktiivisen ajastuksen aikana, MICROTEMP aloittaa uuden täyden jakson samalla asetetulla ajalla.

Tämä toiminto on erityisen hyödyllinen portaikoissa ja yhteisissä tiloissa, sillä eri käyttäjät voivat käynnistää ajastuksen uudelleen tilaan saapuessaan.

Käyttö portaikkoautomaatina ja ajastimena

Portaikkoautomaatin lisäksi Orbisin ohjeet sisältävät erilaisia kytkentätapoja, joiden avulla laitetta voidaan käyttää päälle- tai poiskytkentäajastimena.

Sen rakenne mahdollistaa muun muassa pitkien impulssien muuttamisen lyhyemmiksi ajastetuiksi pulsseiksi, aina valmistajan ilmoittamien sähkökaavioiden mukaisesti.

Suunniteltu hehku- ja halogeenivalaistukselle

MICROTEMP käyttää puolijohteeseen perustuvaa elektronista lähtöä. 2-johtimisen toimintatavan vuoksi Orbis määrittää tietyt vähimmäis- ja enimmäiskuormat, joita on noudatettava.

• Hehkulamput: 25–400 W.
• 12 V AC pienjännitehalogeenit: 50–250 VA.
• 230 V AC halogeenit: 18–400 W.

Ei yhteensopiva LED-valojen tai elektronisten kuormien kanssa

On tärkeää huomioida, että Orbis MICROTEMP ei ole suunniteltu kaikentyyppiselle valaistukselle. Valmistaja ilmoittaa nimenomaisesti, ettei sitä saa käyttää elektronisten kuormien kanssa.

• LED-valaistus: ei yhteensopiva.
• Loisteputket: ei yhteensopiva.
• CFL-energiansäästölamput: ei yhteensopiva.
• Elektroniset downlightit: ei yhteensopiva.
• Moottorit: ei yhteensopiva.
• Releet: ei yhteensopiva.

LED-valaistukselle tai elektronisille kuormille on käytettävä Orbisin ajastimia, jotka on suunniteltu erityisesti kyseisille tekniikoille.

Katkaisukyky 1,5 A

MICROTEMPin katkaisukyky on 1,5 A / 230 V AC. Sen kytkentäelementti on puolijohdetyyppinen, joten sekä suurin virta että kullekin yhteensopivalle kuormalle ilmoitetut minimi- ja maksimitehorajat on huomioitava.

Sisäinen sulakesuojaus

Laite sisältää 4 A:n nopean F-tyypin sulakkeen sisäistä suojausta varten. Sulake ei ole vaihdettavissa, joten sitä ei ole tarkoitettu käyttäjän vaihdettavaksi.

Pieni oma kulutus

Ajastimen kulutus on noin 0,5 W, mikä vastaa 5,5 VA:ta. Se toimii 230 V AC -syötöllä ja 50 Hz:n taajuudella.

IP20-suojaus sisäasennuksiin

MICROTEMPin suojausluokka on IP20 standardin EN 60529 mukaan ja oikein asennettuna luokka II. Se on tarkoitettu sisätiloihin ja suojattavaksi mekanismirasian, tarkastusluukun tai muun sopivan kotelon sisään.

Sen käyttölämpötila-alue on -10...+50 °C, ja kuljetus- sekä varastointilämpötila on -20...+60 °C.

Orbis MICROTEMP OB200004 tekniset tiedot

• Merkki: Orbis.
• Viite: OB200004.
• Malli: MICROTEMP.
• Tyyppi: elektroninen ajastin / portaikkoautomaatti.
• Syöttöjännite: 230 V AC.
• Taajuus: 50 Hz.
• Ajastus: 30 sekunnista 10 minuuttiin.
• Uudelleenkäynnistyvä ajastus: kyllä.
• Asennus: 2-johtiminen.
• Nollajohdin tarvitaan: ei.
• Lisäpainikkeet: rajattomasti.
• Yhteensopivuus tavallisten painikkeiden kanssa: kyllä.
• Lähtötyyppi: puolijohde.
• Katkaisukyky: 1,5 A / 230 V AC.
• Oma kulutus: 5,5 VA, noin 0,5 W.
• Sisäinen suojaus: nopea F-sulake 4 A, ei vaihdettavissa.
• Hehkulamppukuorma: 25–400 W.
• Halogeenikuorma 12 V AC: 50–250 VA.
• Halogeenikuorma 230 V AC: 18–400 W.
• Yhteensopivuus loisteputkien kanssa: ei.
• Yhteensopivuus CFL-lamppujen kanssa: ei.
• Yhteensopivuus elektronisten downlightien kanssa: ei.
• Yhteensopivuus LED-valojen kanssa: ei.
• Yhteensopivuus moottoreiden kanssa: ei.
• Yhteensopivuus releiden kanssa: ei.
• Asennus: piiloon mekanismirasiaan, tarkastusluukkuun, jakorasiaan tai alaslaskettuun kattoon.
• Rungon mitat noin: 40 x 40 x 14 mm.
• Johdinala: 1 mm².
• Nettopaino: 22 g.
• Suojausluokka: IP20 standardin EN 60529 mukaan.
• Suojausluokka: luokka II oikein asennettuna.
• Käyttölämpötila: -10...+50 °C.
• Kuljetus- ja varastointilämpötila: -20...+60 °C.

Piilotettu ajastus ilman näkyvän mekanismin muutoksia

Orbis MICROTEMP OB200004 mahdollistaa automaattisen sammutuksen lisäämisen asennukseen säilyttäen tavalliset painikkeet. Sen pieni koko helpottaa piilottamista mekanismin taakse, ja 2-johtiminen kytkentä mahdollistaa käytön asennuksissa, joissa nollajohdinta ei ole saatavilla kyseisessä pisteessä.

30 sekunnin–10 minuutin ajastus, uudelleenkäynnistyvä toiminta ja mahdollisuus kytkeä useita painikkeita tekevät siitä erityisen käytännöllisen ratkaisun portaisiin, taloyhtiöiden piha-alueille, käytäville ja muihin kulkutiloihin, joissa on hehku- tai halogeenivalaistus.

Tärkeää: MICROTEMP ei ole yhteensopiva LED-valaistuksen, loisteputkien, CFL-lamppujen, elektronisten downlightien, moottoreiden eikä releiden kanssa. Ennen asennusta on varmistettava, että kuorma on Orbisin ilmoittamien minimi- ja maksimiarvojen sisällä.
